今回からルビアスのオーバーホールを

画像つきでやっていきます

画像が多いんで何回かに分けてやっていきます

文字も多くて長くなりますがお付き合いお願いします

素人がやってる事なんで間違い等があると思いますがご了承ください


なお、もし参考にされる方は自己責任でお願いします

不安な方はメーカーに出すのが一番良い事かと思います


それでは・・・

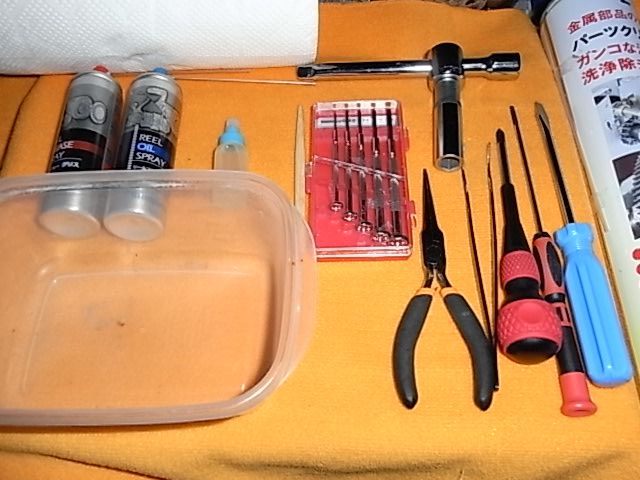

私がメンテに使っている工具類です

特に特別な物は使っていません(汗)

オイル、グリスはシマノの物で釣具店に行けばありますよね

後の物はホームセンターで揃えれます

小さい容器のオイルは北海道のチーム・ビーストさんのオイルです

これだけはＲＣを扱っている模型屋じゃないと手に入りませんが

ベイトリールのスプールベアリングに使う物で今回は使いません


それでは実作業にかかりますがダイワＨＰよりパーツリストを

ＤＬしてプリントするか画面見ながら作業するのをお勧めします

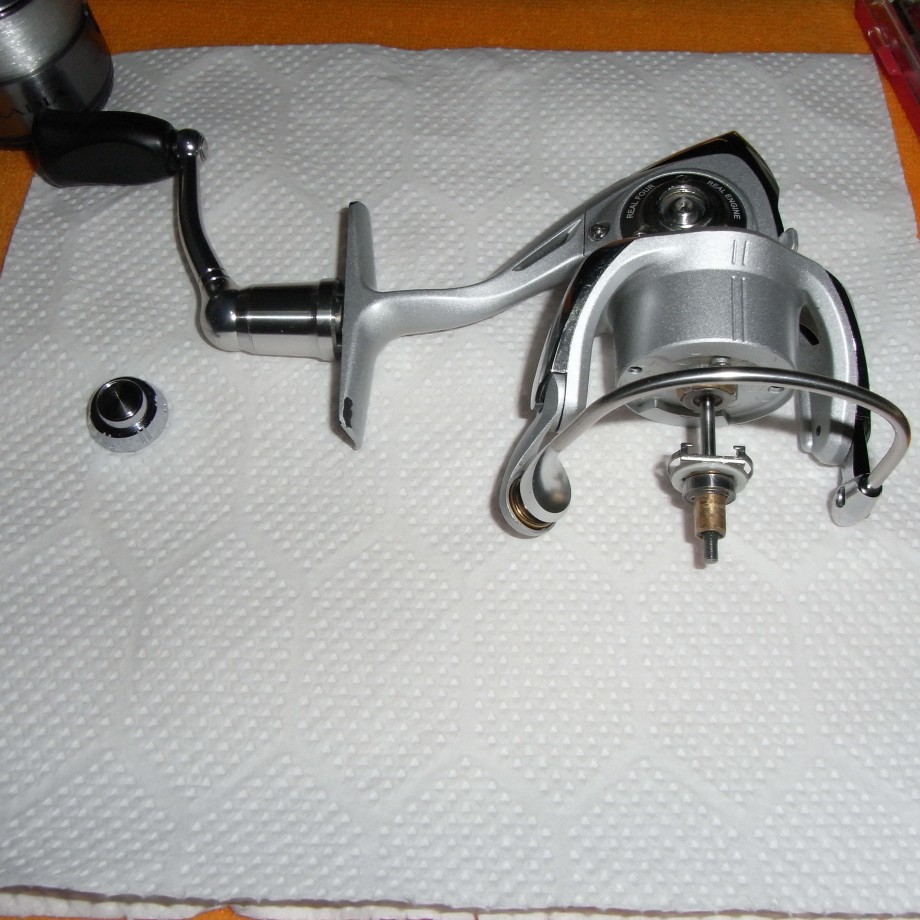

まず、スプール、ハンドル、ボディーキャップを外します

こんな感じです

ローターナットを外すときに無理をかけたくないんで

逆転ストッパーはフリーにしてください

次にスプール受け周りを外します

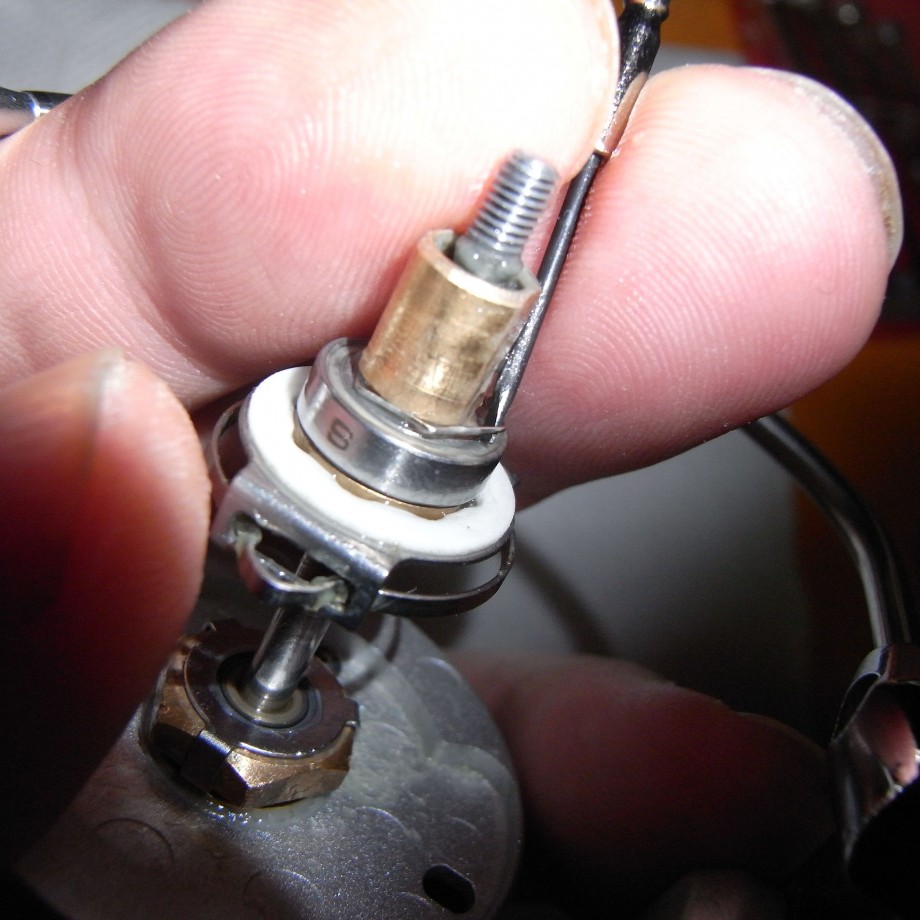

こんな感じでストッパーを外します

この部品、よく飛びます(汗)

気を付けて外します

なを、少しくらい開いても曲げ治せるんで

飛ばさない事だけ気を付けて外します

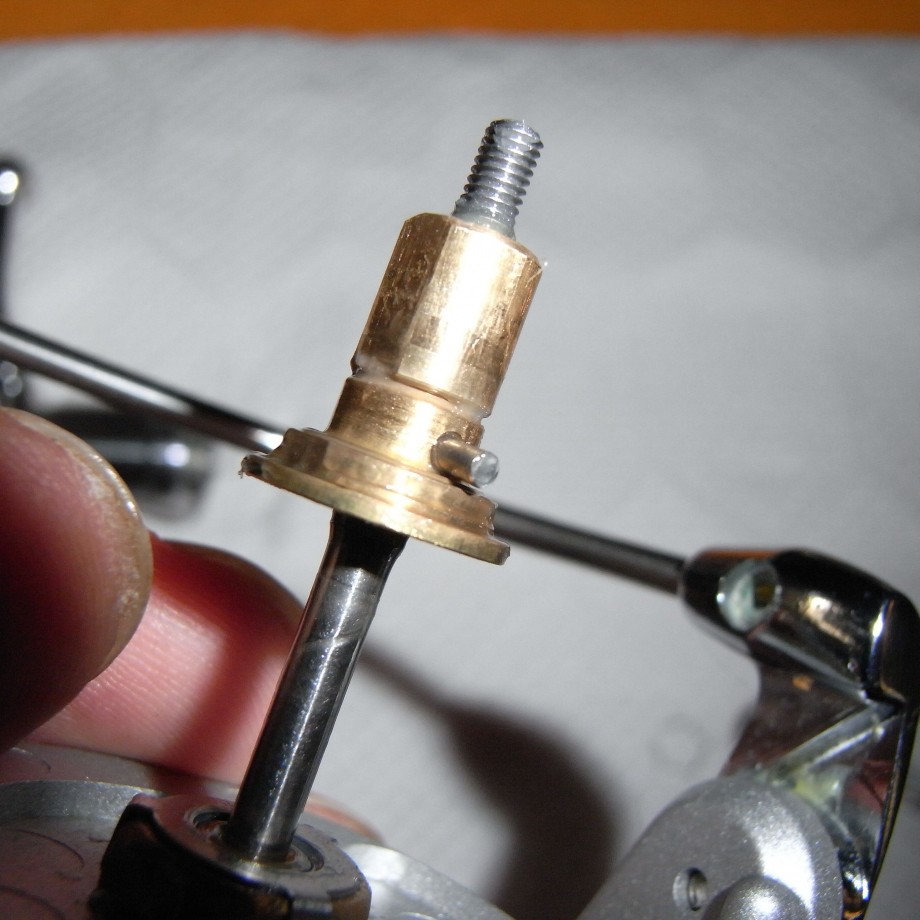

ストッパーが外れたらスプールのメタルを外し

隠れていたピンを外します

これもポロっと落ちやすいんで気をつけて抜きます

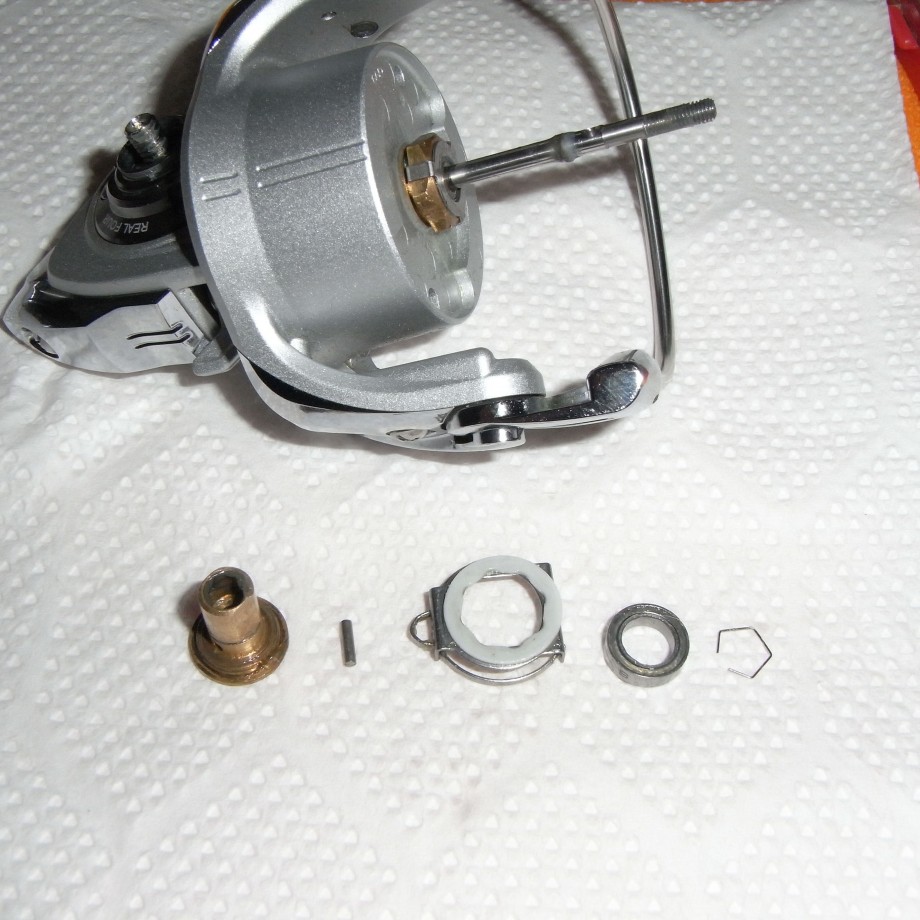

並びはこんな感じです

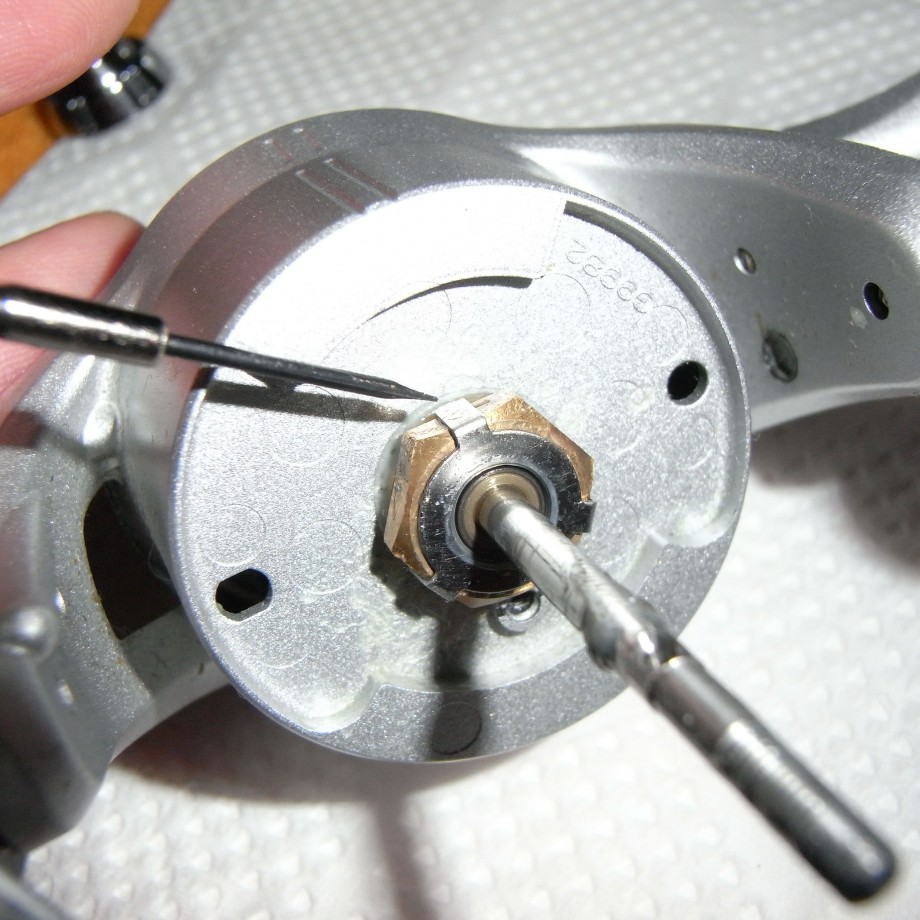

次にローターナットの緩み止めビスを外します

それからローターナットを外すのですが

本来は呼び径12ミリのナットにシャフトのカラーを受けるベアリング

のストッパーが付いてます

ここでこれを外すのも良いですが狭い場所で作業するのが嫌なんで

呼び径が13ミリのディープソケットレンチで外してしまいます

ガタツキは有りますが外せます

外れれば良いのです！←イイカゲン

ちなみに時計の反対回りで緩みます（正ネジ）

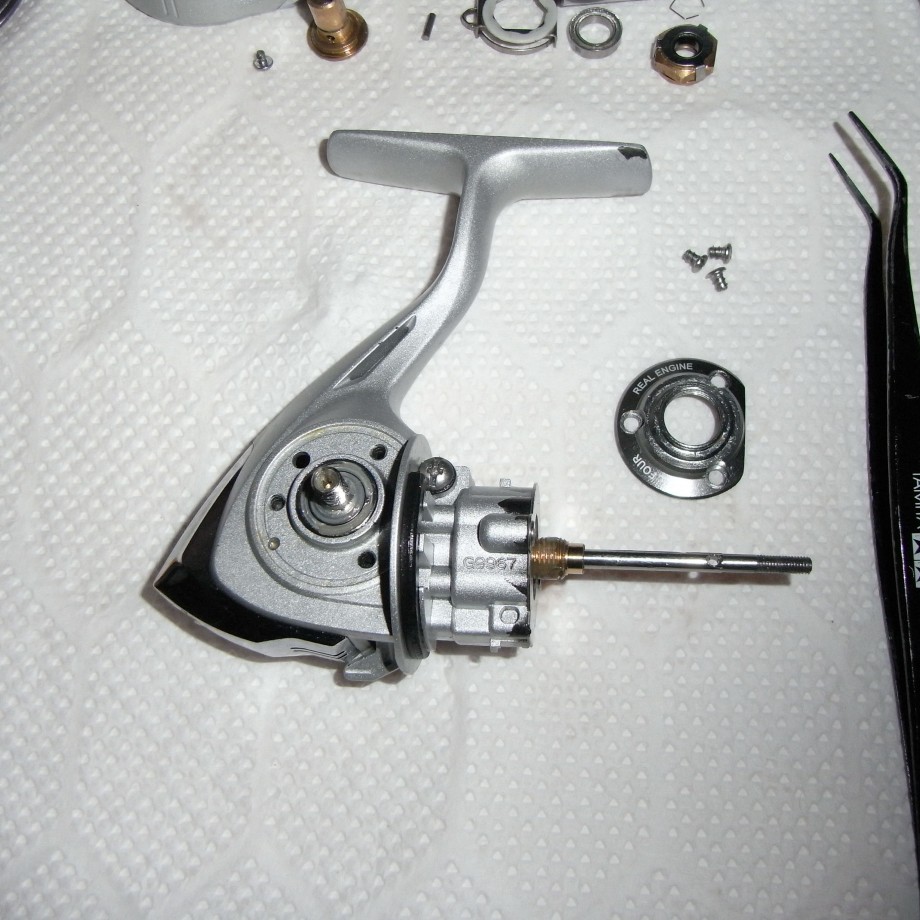

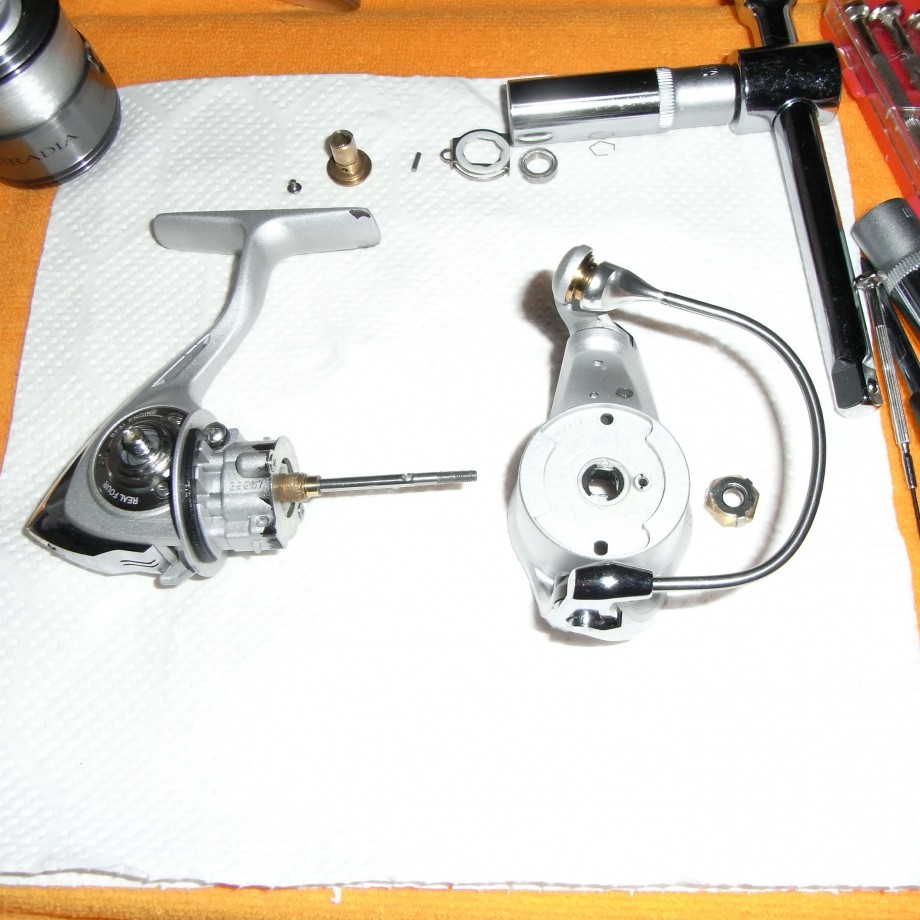

これでローターが外れました

次は右のエンジンプレート（サイドプレート）を

3本のビスを緩めて外します

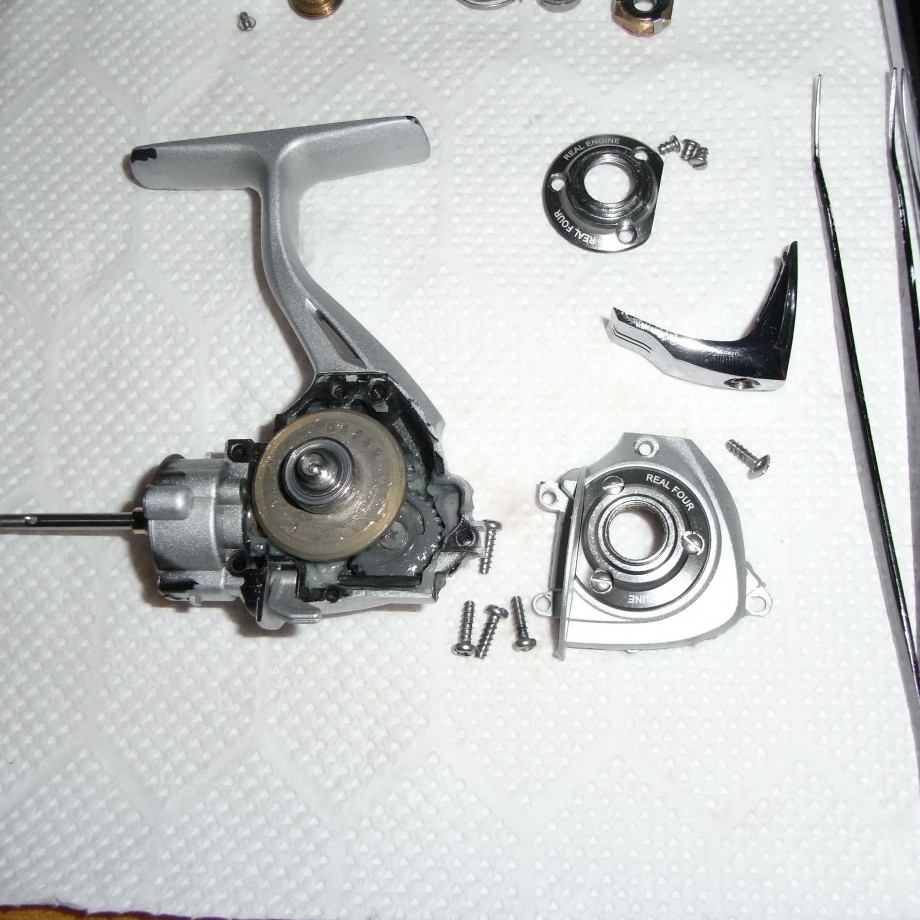

次はリヤカバーと左のカバーを外します

リヤカバーのビスが当たる所に金属のカラーが入ってますので

無くさないように外しときます

次はメインギャーに付いてる右側のベアリングを外します

メインギャーを左右に軽く動かしながらやると

ベアリングが押し出されてきて外れます

こんな感じです

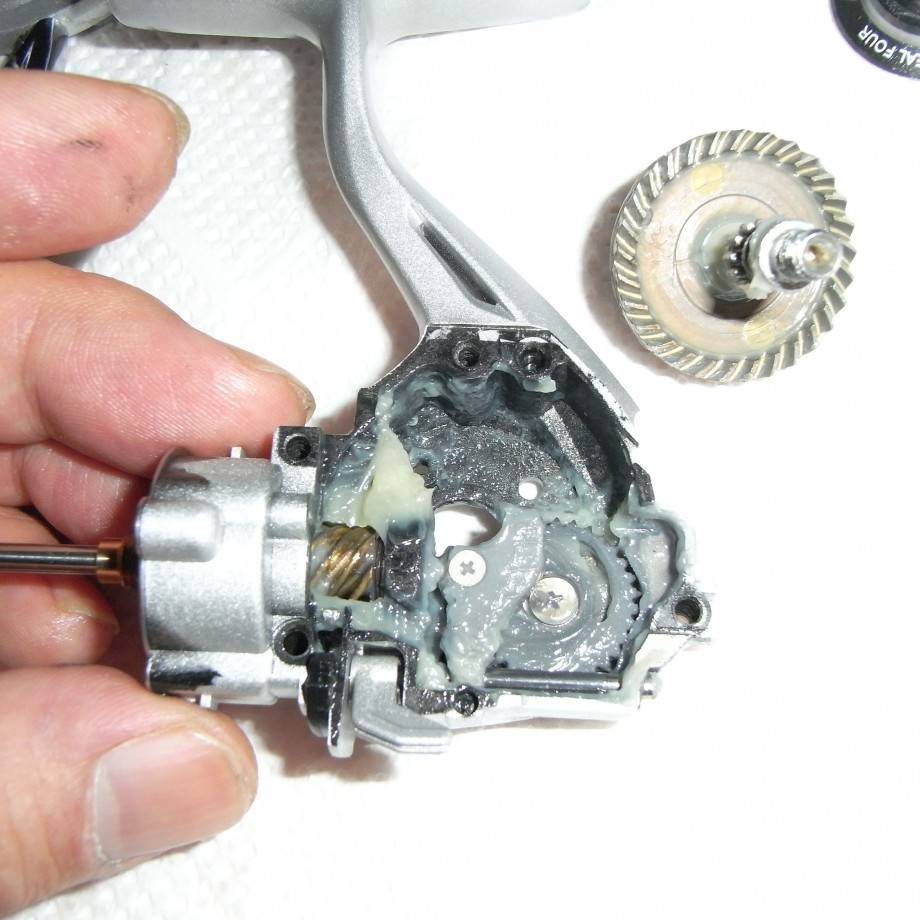

次はメインギャーを外します

メインシャフトをかわすように慎重に抜きます

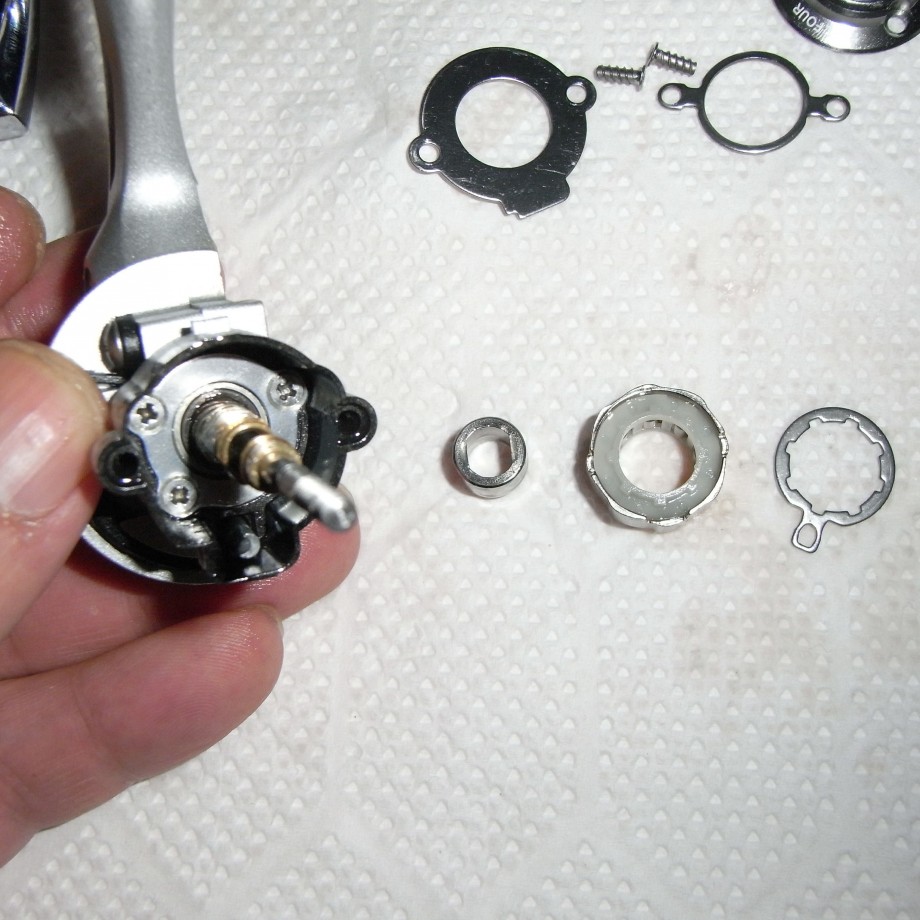

次はワンウェイが入っている前側を分解します

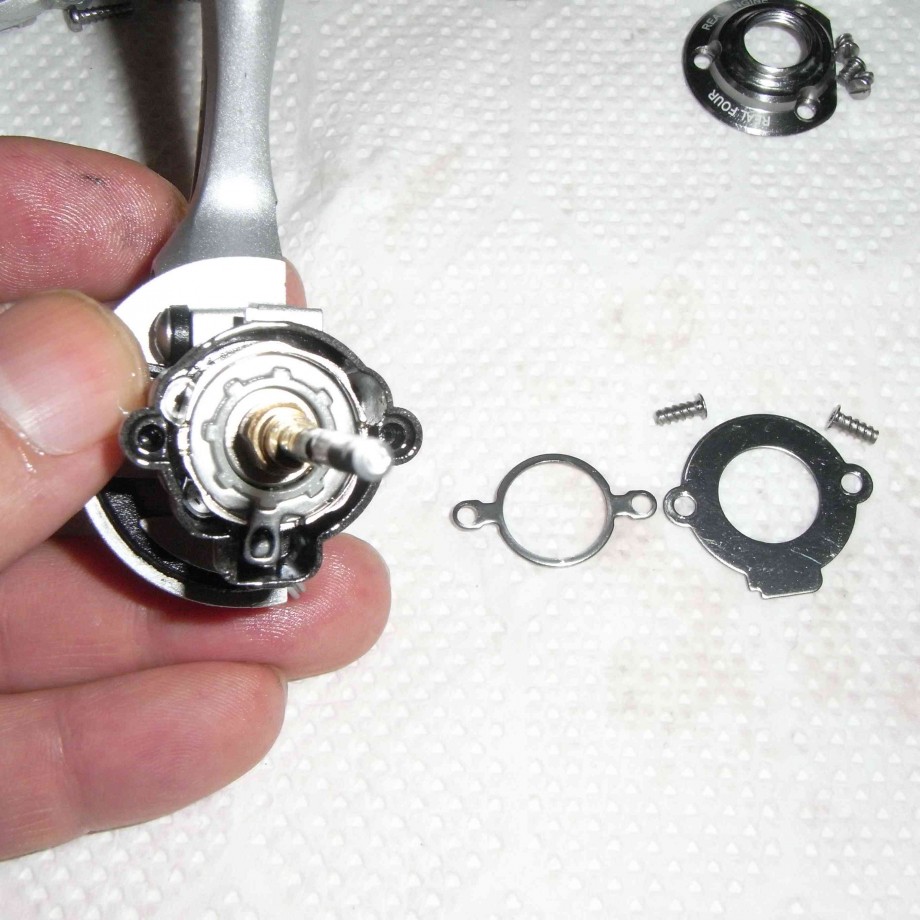

ビス2本で止まっているカバーを外します

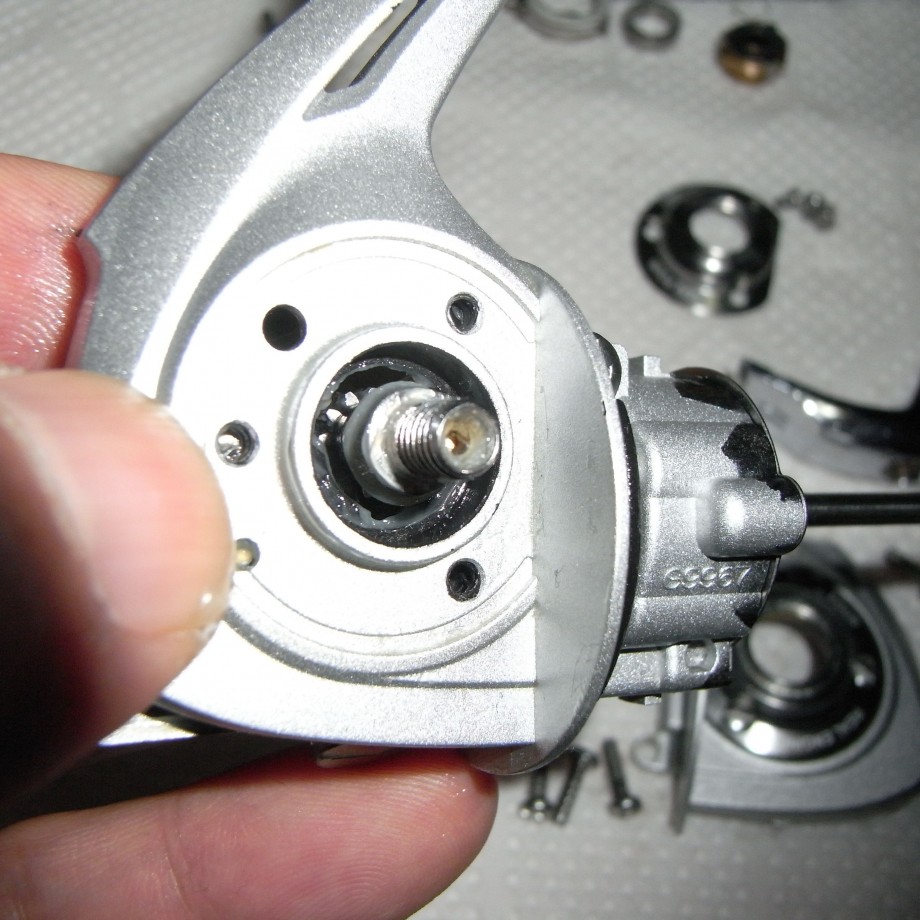

こんな感じでワンウェイユニットが見えます

これを外します

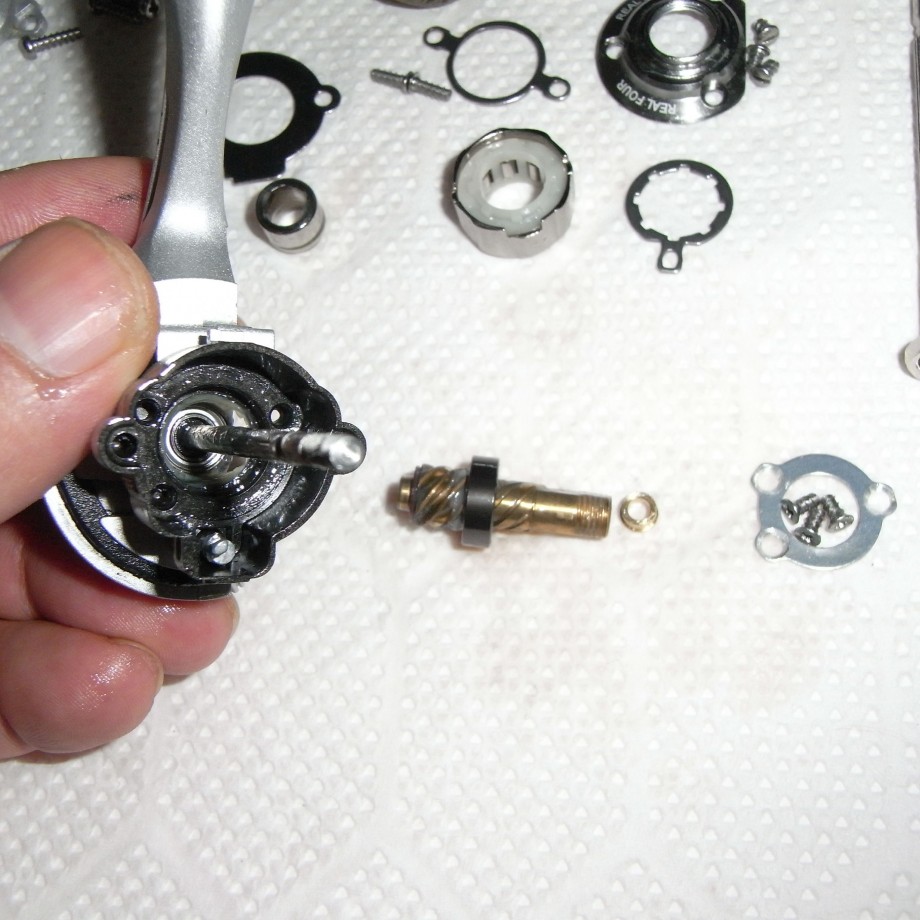

ビス3本で止まっているカバーを取ってピニオンギャーを外します

ピニオンギャーの前にあるカラーはローターナットを外したときに

一緒に外したほうが良いかも

ピニオンギャー後端とベアリングの間に

赤いプラスチックのシムが入ってるので無くさないようにします

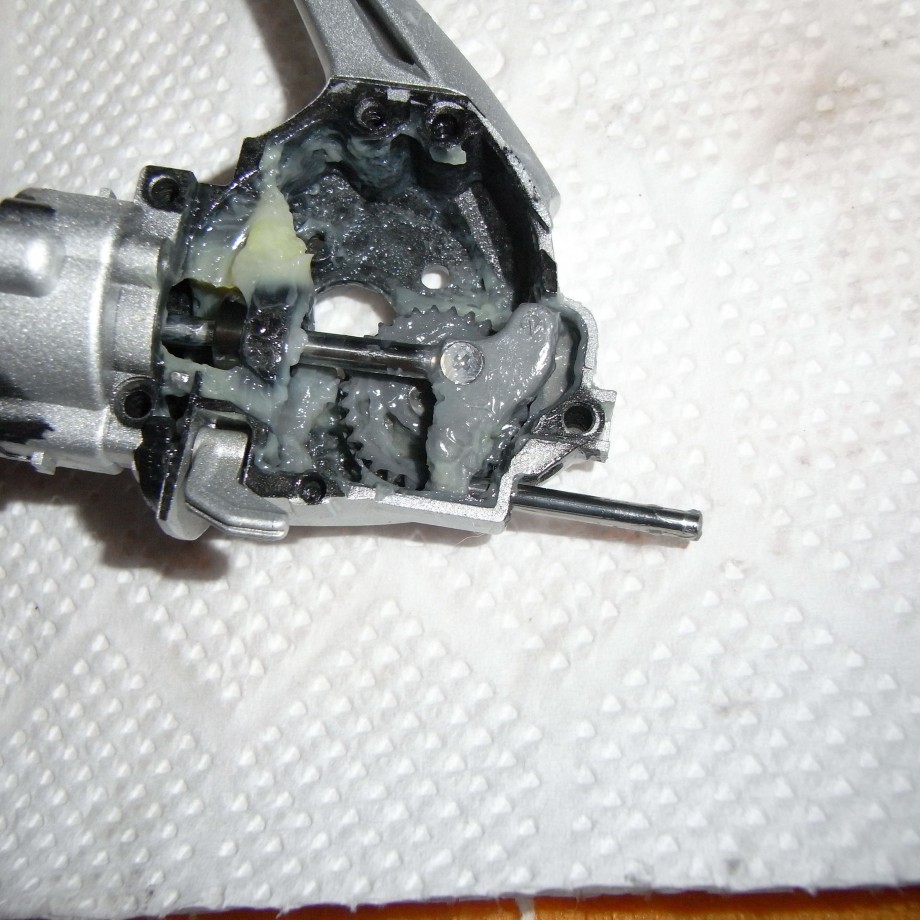

次にピニオンギャー後ろ側のベアリングとメインシャフトを外します

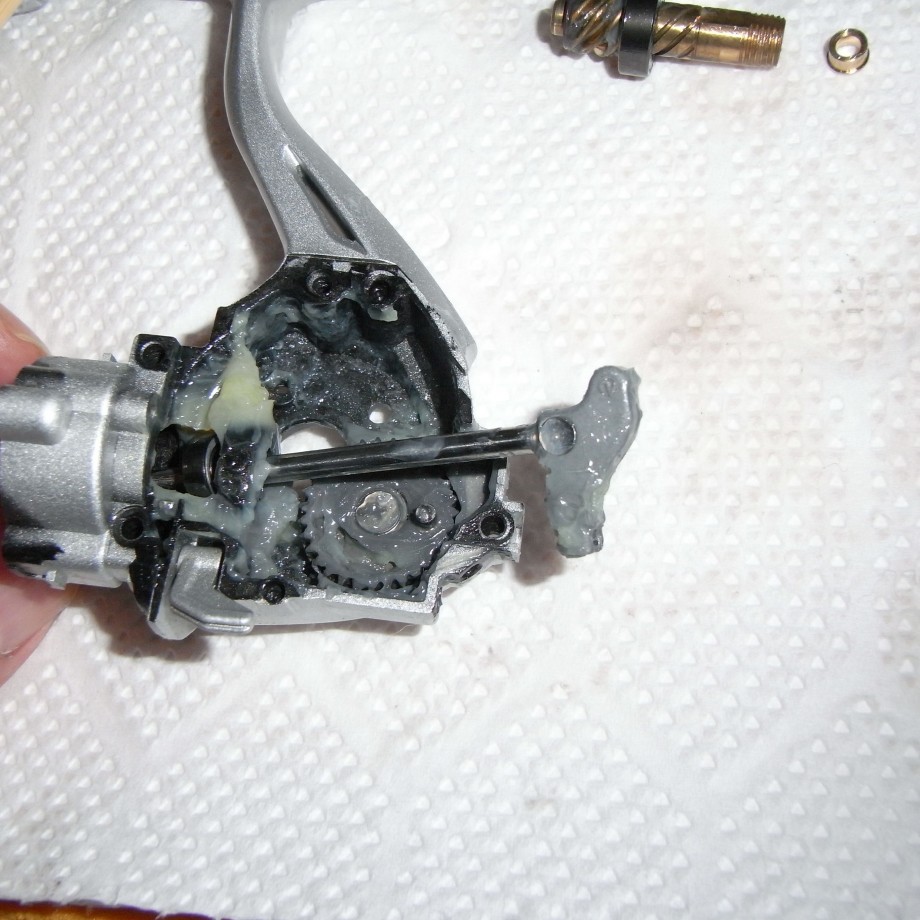

まず下のシャフトを抜いて

こんな感じで抜きます

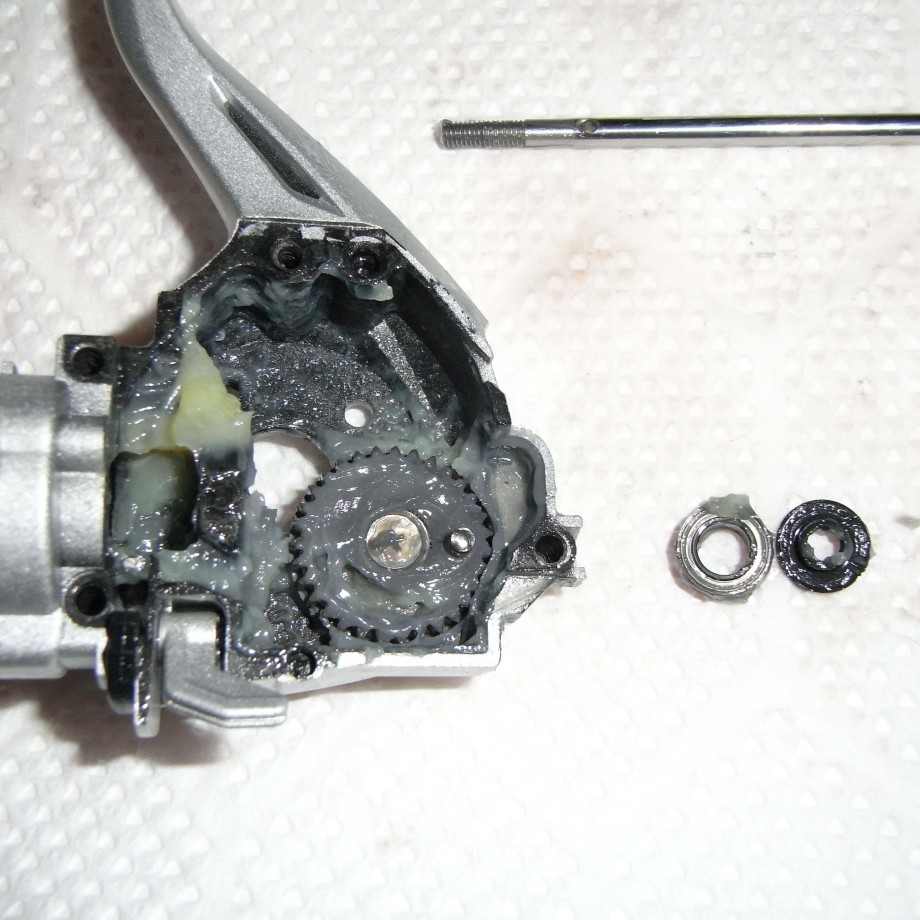

それからベアリングとカラーを外します

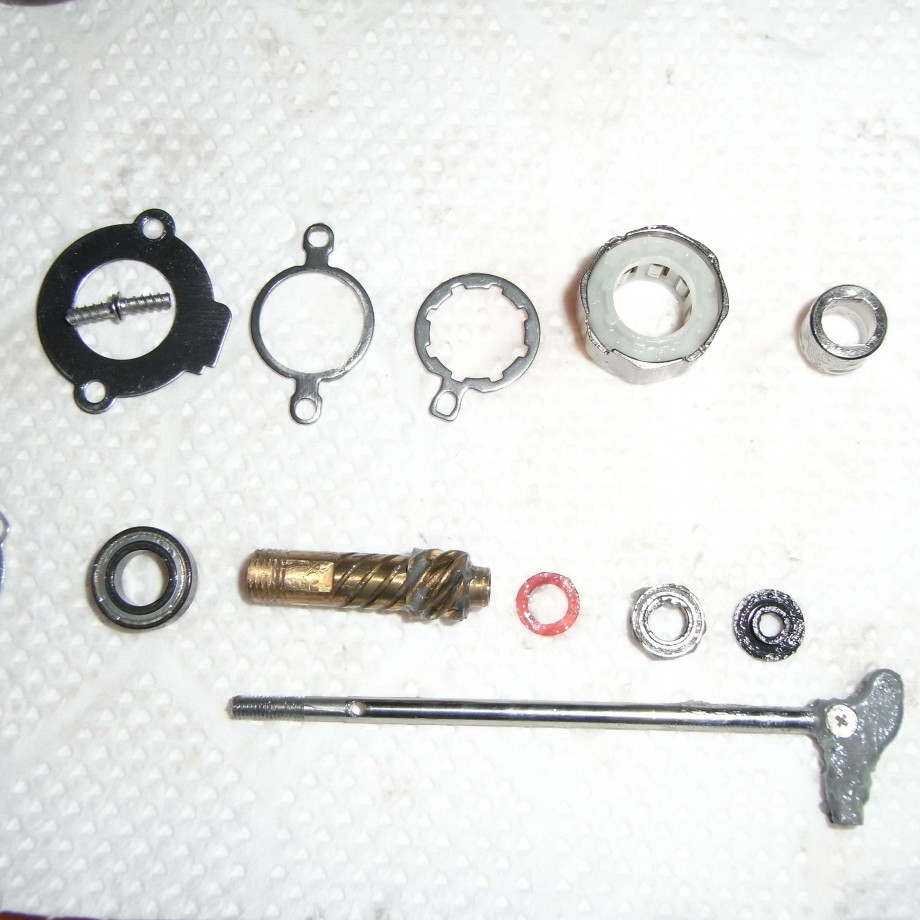

前側からメインシャフトはこの順番で収まってます

後は残っているオシュレーションギャーを

中心のビスを緩めて外します

ギャーが抜けてこない時は軽く出っ張りを掴んで

上下に振って少しずつ外します

出っ張りの黒いＯリング部には傷をつけないようにします

写真取り忘れたんで(汗)

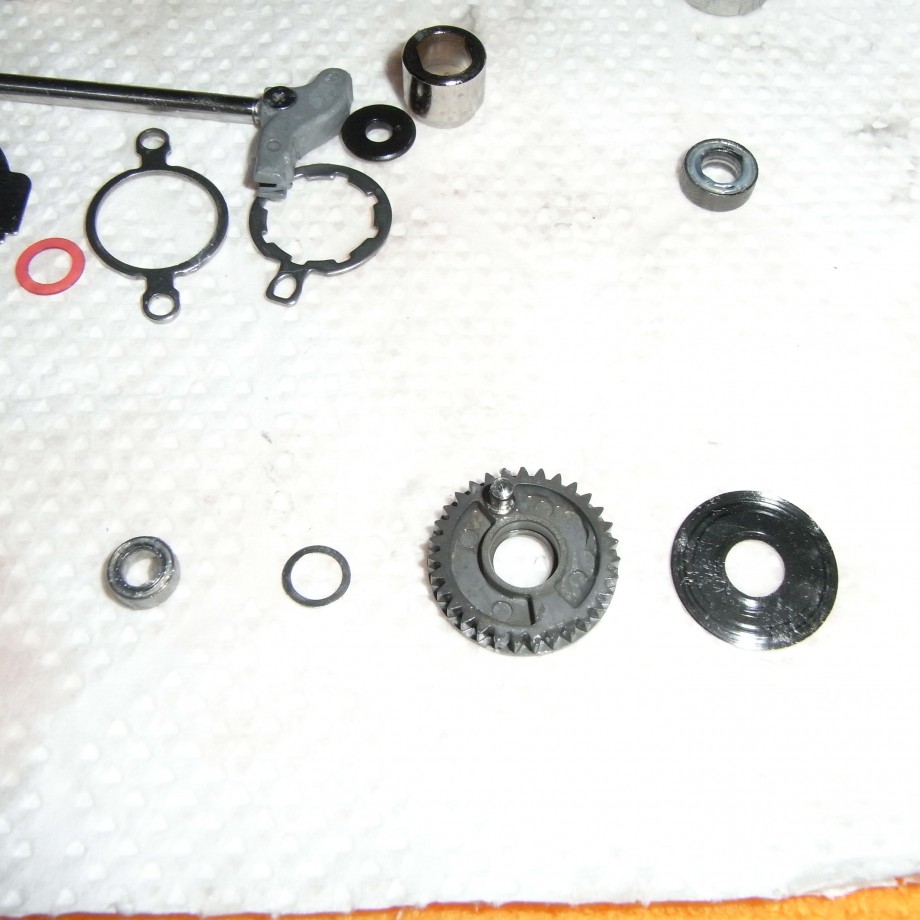

洗浄した後の物ですがこの順番で収まってます

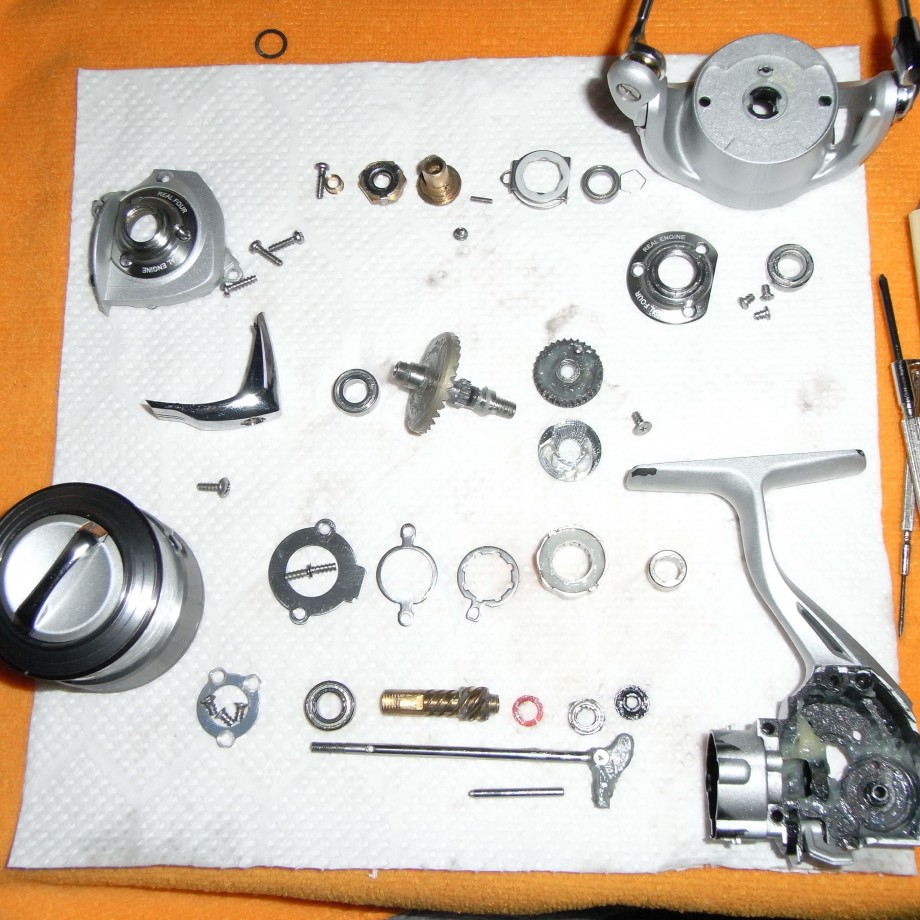

これで駆動部分はバラバラになりました

スプールはまだ無いんで余ってるブラディアのスプールです

ストッパーレバーの板バネは外してませんが

緩んで外れる場合があるので気を付けます

ワンウェイ部分の交換だけならローターを外して

前側のカバーを外すだけで交換できます


途中で説明文と画像が上下逆になったりしますがご了承ください

出来るだけ丁寧にやったつもりでしたが

どうでしたでしょうか？


次回は洗浄・組み上げの前に

私なりのグリスとオイルの

使い分けを考えて見ます
