▼ ぶっ飛びカルカッタ製作日記 SFS構造化その2
- ジャンル:日記/一般
- (ベイトリールチューニング, ベイトタックル)
今日のうちの釣りログは豪華に行きます。
スコXTのOHに続いては、先回書いた
『05カルカッタのSFS構造化』です。
SFS構造(スーパーフリースプール構造)、
簡単に言えばピニオンギヤをベアリング保持して
キャスト時にスプールを完全に両端ベアリングのみで保持する構造。
カルコンと05・95カルカッタの最大の違いです。

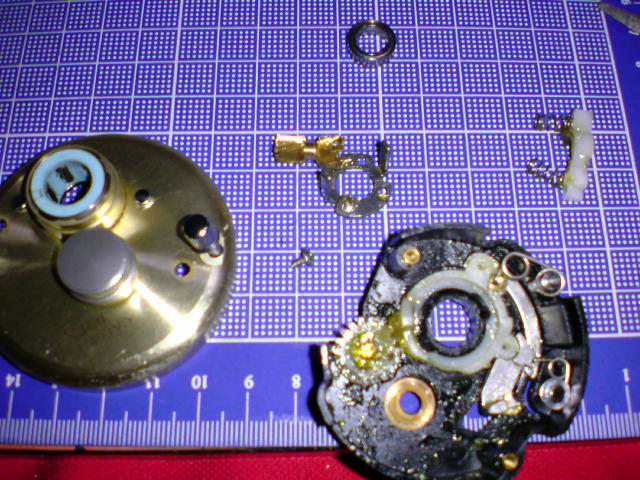

で、いきなり分解図!
95の101XTがバラバラw
写真上に写ってるのが8×12×3.5サイズのSFS用ベアリング。
¥298円w

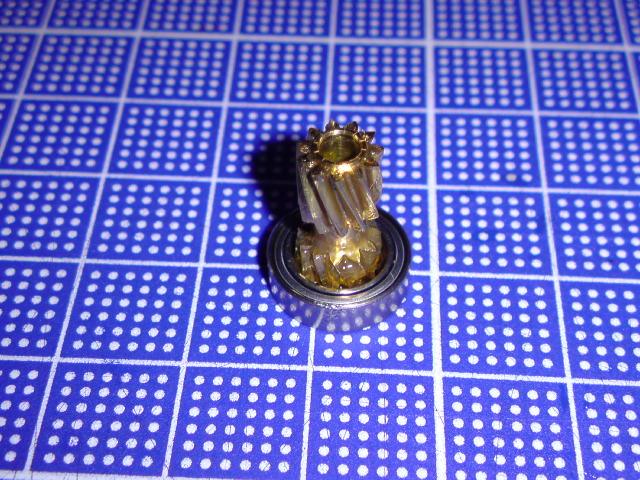

ご覧の通り101カルカッタの純正ピニオンは
すっぽりぴったり収まります。

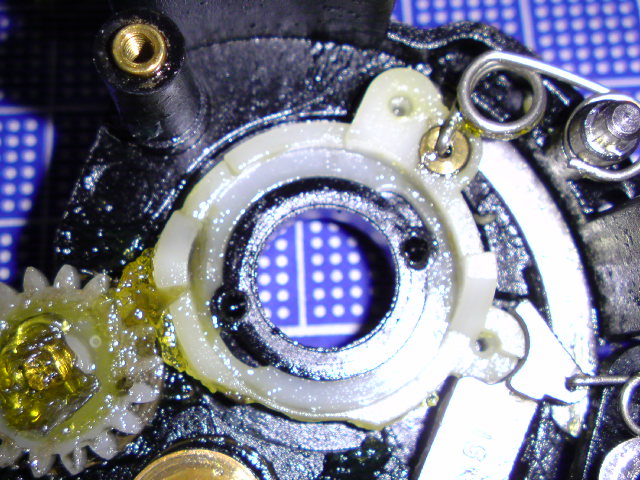

ここがピニオンの通る穴。
ご覧の通り大きな穴ですが、内径は10mmしかありません。
穴の左右にクラッチヨークのフレームを固定するネジ穴があるんですが、
穴を拡大したらネジ穴が消滅してしまいそう…か…?

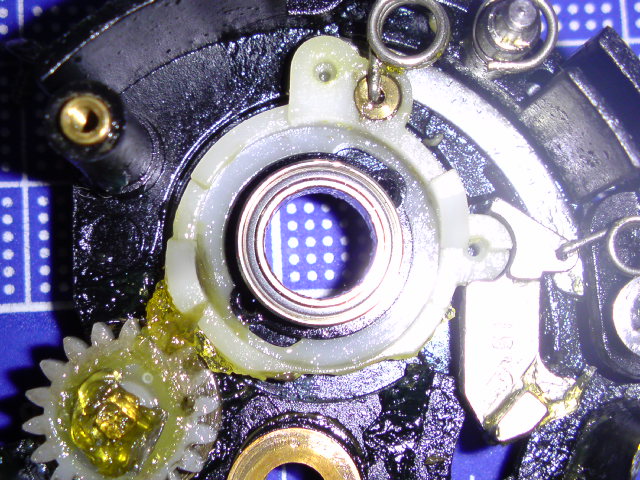

…と思って試しに外径12mmのベアリングを置いてみたら、
あれ行けるんじゃね?ネジ穴は残りそうです。

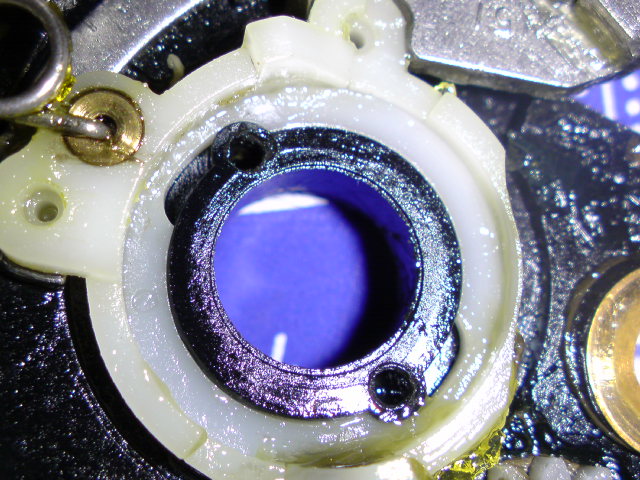

よ~く良く良く見てみると、穴の周囲に線彫りが。
ここを計測してみたらぴったり12mm。キタコレw
この線彫りに沿って穴を拡大したらベアリングは収まりそう。
あとはネジ穴の問題だけど、ここはタッピングビスだったので
新たに固定穴を開ければ対処出来そうかな…?
--------------------------------------------------
今日は作業ここまで( ゚д゚)ノ
今現在、忘年会帰りの友人がGPの横でコタツ爆睡しているので
加工機回すことが出来ません(;=ω=)
もしうまくいって95・05のカルカッタがSFS化出来たら
どんな感じになるんだろうなぁ…(´・ω・`)
スコXTのOHに続いては、先回書いた
『05カルカッタのSFS構造化』です。
SFS構造(スーパーフリースプール構造)、
簡単に言えばピニオンギヤをベアリング保持して
キャスト時にスプールを完全に両端ベアリングのみで保持する構造。
カルコンと05・95カルカッタの最大の違いです。
で、いきなり分解図!
95の101XTがバラバラw
写真上に写ってるのが8×12×3.5サイズのSFS用ベアリング。
¥298円w
ご覧の通り101カルカッタの純正ピニオンは
すっぽりぴったり収まります。
ここがピニオンの通る穴。
ご覧の通り大きな穴ですが、内径は10mmしかありません。
穴の左右にクラッチヨークのフレームを固定するネジ穴があるんですが、
穴を拡大したらネジ穴が消滅してしまいそう…か…?
…と思って試しに外径12mmのベアリングを置いてみたら、
あれ行けるんじゃね?ネジ穴は残りそうです。
よ~く良く良く見てみると、穴の周囲に線彫りが。
ここを計測してみたらぴったり12mm。キタコレw
この線彫りに沿って穴を拡大したらベアリングは収まりそう。
あとはネジ穴の問題だけど、ここはタッピングビスだったので
新たに固定穴を開ければ対処出来そうかな…?
--------------------------------------------------
今日は作業ここまで( ゚д゚)ノ
今現在、忘年会帰りの友人がGPの横でコタツ爆睡しているので
加工機回すことが出来ません(;=ω=)
もしうまくいって95・05のカルカッタがSFS化出来たら
どんな感じになるんだろうなぁ…(´・ω・`)
- 2012年12月8日
- コメント(2)
