▼ ズーム1000ルーメン2号機
- ジャンル:日記/一般
- (ズーム1000(黒))
皆様が、サマーフェスを頑張っている事と思います。
自作は、ズーム1000の製作に頑張っていました。(笑)

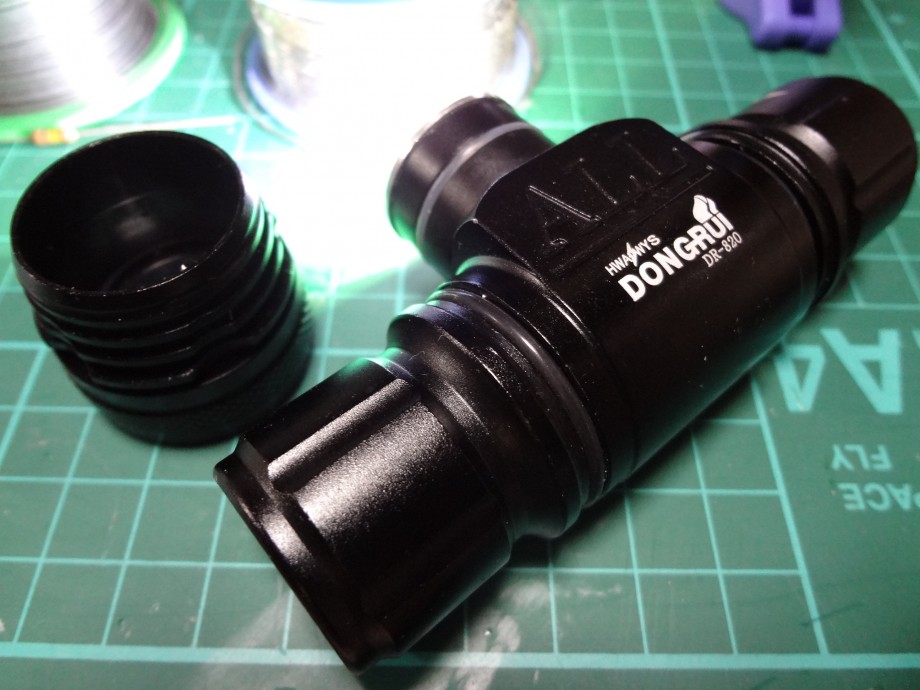

ベースライトを分解しました。

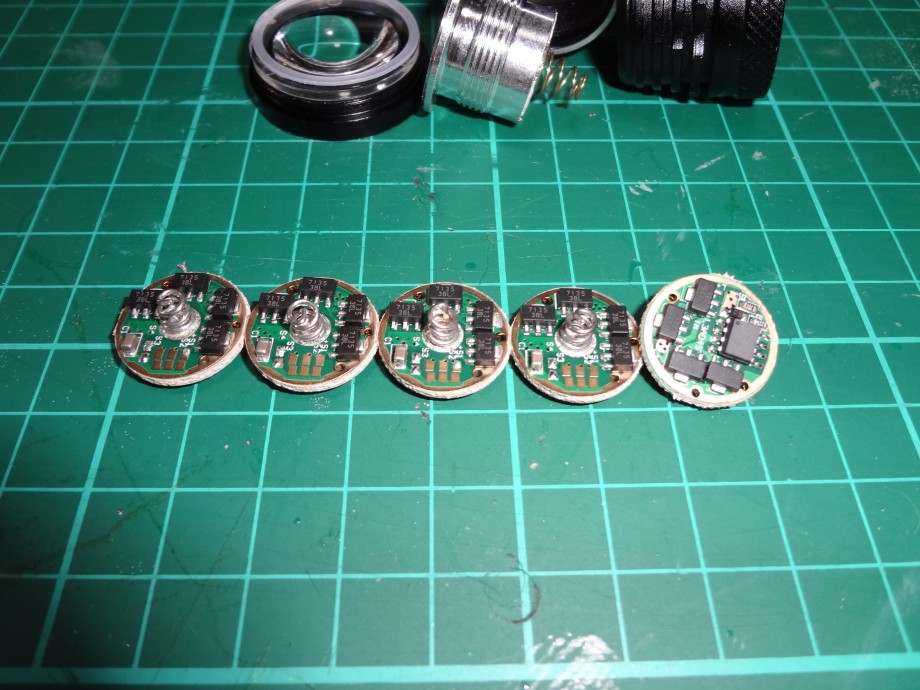

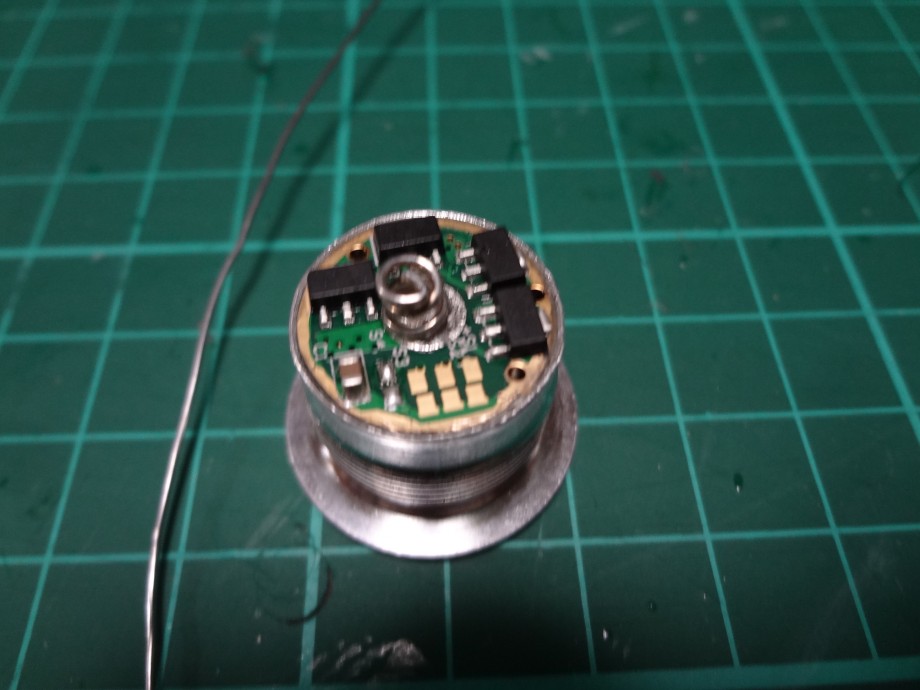

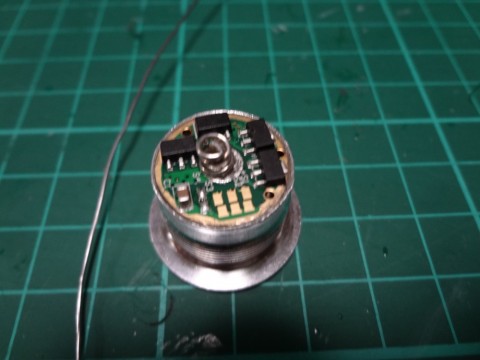

これが、改良型の基盤です!
前回の試作品は、Lowが暗過ぎてルアー交換でも使えない状態でしたが、今回の基盤は、Lowが改良された物なので、実用性が向上しています。

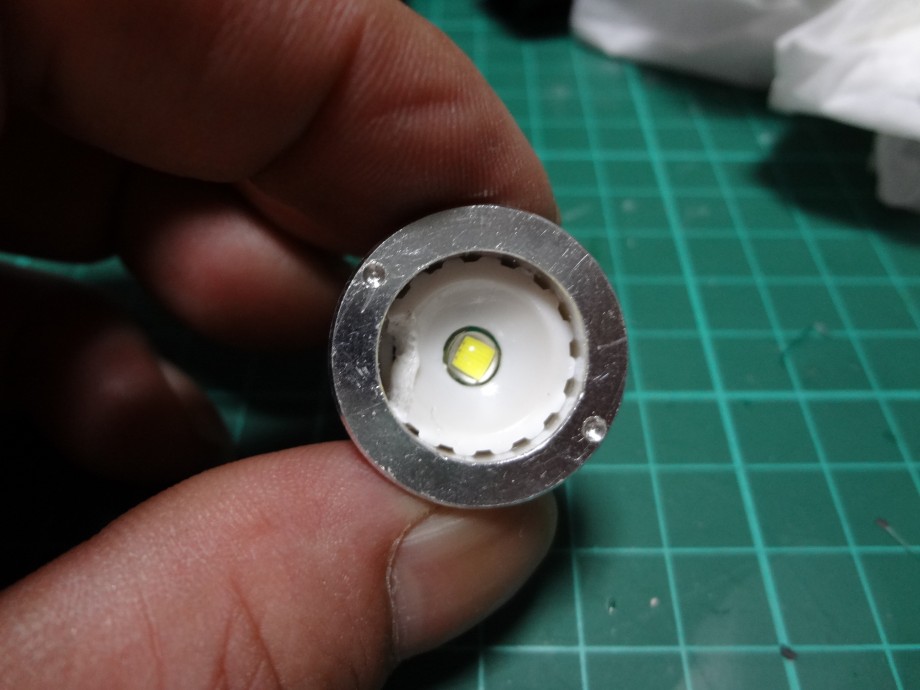

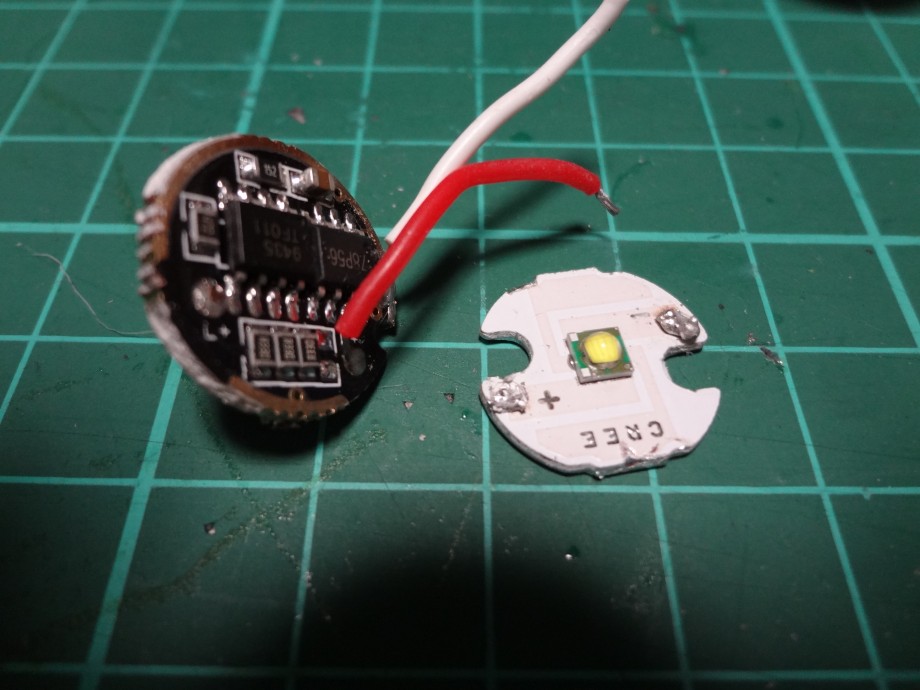

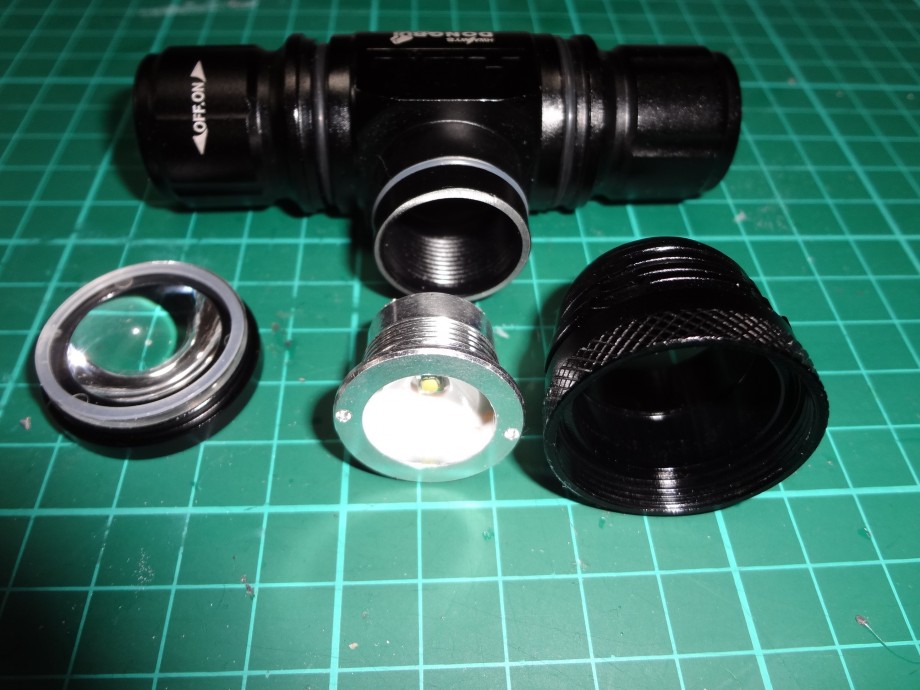

これが、取り外したLEDと基盤です。
これは、CREE XP-G R5で、1.5Aで、
463ルーメンです。
コレを1000ルーメンのLEDと3A超の基盤に交換します!
基盤には、プログラムされた点灯パターンが多数有り、それをジャンパースイッチの代わりにパターンをハンダでショートする事で、点灯パターンを選びます。

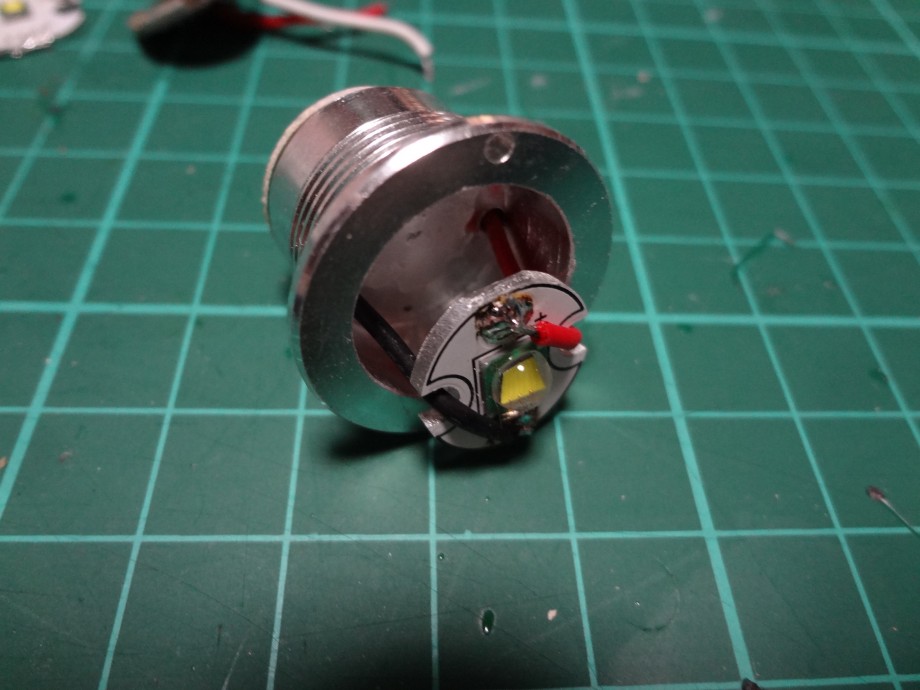

LEDを交換しました!

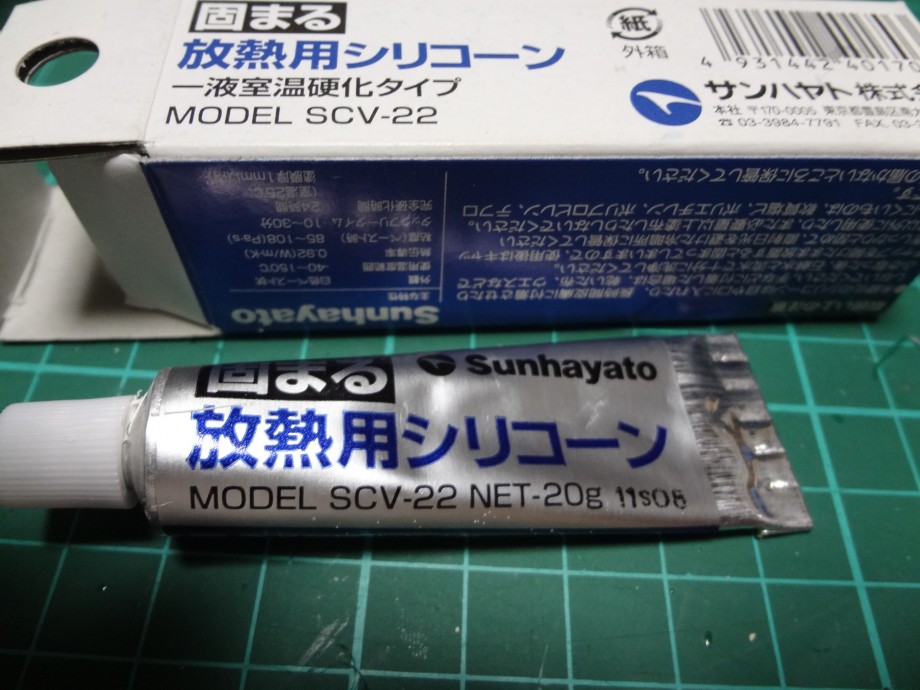

この固まる放熱シリコーンでLED基盤を接着します。これを使う事で、LEDで発生した熱は、本体に逃がす事が出来ます。
もし、本体がプラスチックとかなら本体は溶けます。
車のヘッドライト1つと同等以上の光を出す為、
発熱はそれなりに大きいのです!
LEDを接着して、標準の部品でセンターを決めながら固まるのを待ちます。

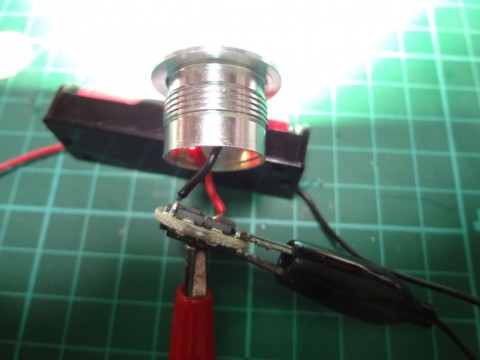

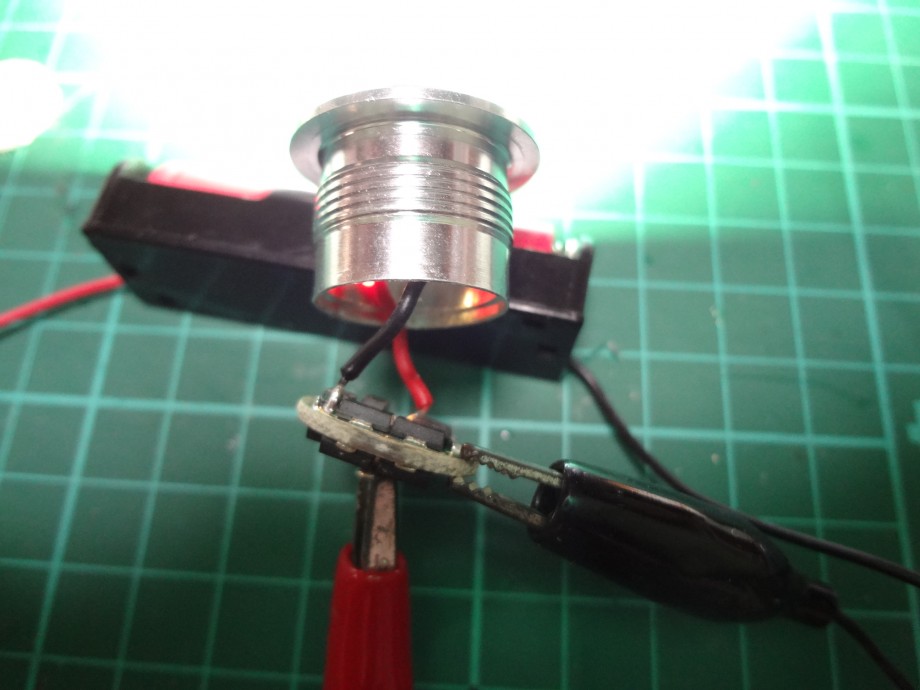

基盤を取り付ける前に点灯テストです!

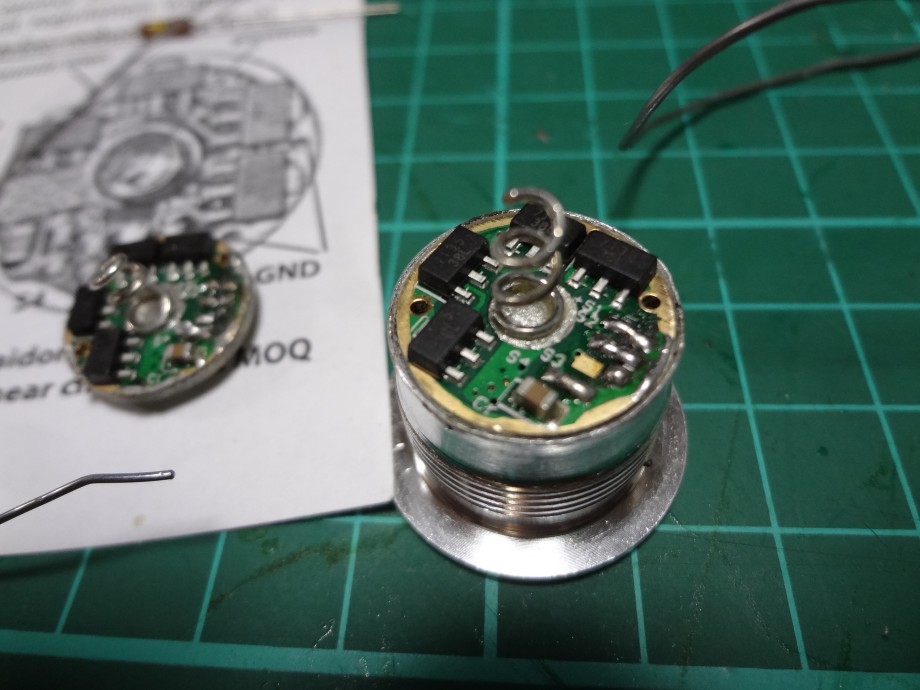

基盤を取り付けてから、点灯パターンを決めます!
今回は、直前のモード保持と3モードを選択します。

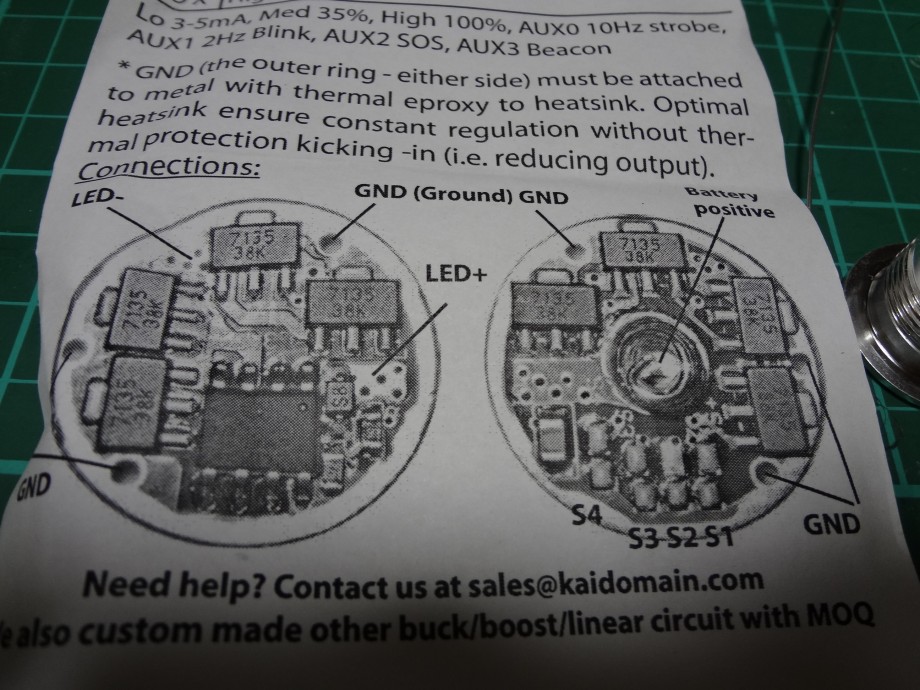

コレが、点灯パターンとコードを繋ぐ場所の解説書です。前回は、入っていなかったけれど、今回は、サービスで入っていました。
パターンのショートに失敗して基盤が1つ死にました。(泣) それで、パターンをショートしてから、交換しました。(汗)

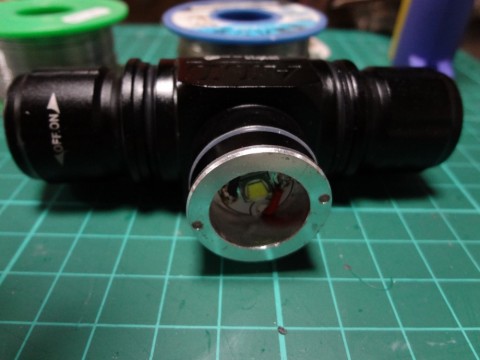

本体に仮付けした状態です。
レンズ部分を明日、加工するので、まだ、取り付けません!
Lowで点灯しています!
どうやら、上手くできたようです!(笑)
ワイドに光を広げる為、明日レンズ部分を加工します!
今日は、ここまでです!(笑)
自作は、ズーム1000の製作に頑張っていました。(笑)
ベースライトを分解しました。
これが、改良型の基盤です!
前回の試作品は、Lowが暗過ぎてルアー交換でも使えない状態でしたが、今回の基盤は、Lowが改良された物なので、実用性が向上しています。
これが、取り外したLEDと基盤です。
これは、CREE XP-G R5で、1.5Aで、
463ルーメンです。
コレを1000ルーメンのLEDと3A超の基盤に交換します!
基盤には、プログラムされた点灯パターンが多数有り、それをジャンパースイッチの代わりにパターンをハンダでショートする事で、点灯パターンを選びます。
LEDを交換しました!
この固まる放熱シリコーンでLED基盤を接着します。これを使う事で、LEDで発生した熱は、本体に逃がす事が出来ます。
もし、本体がプラスチックとかなら本体は溶けます。
車のヘッドライト1つと同等以上の光を出す為、
発熱はそれなりに大きいのです!
LEDを接着して、標準の部品でセンターを決めながら固まるのを待ちます。
基盤を取り付ける前に点灯テストです!
基盤を取り付けてから、点灯パターンを決めます!
今回は、直前のモード保持と3モードを選択します。
コレが、点灯パターンとコードを繋ぐ場所の解説書です。前回は、入っていなかったけれど、今回は、サービスで入っていました。
パターンのショートに失敗して基盤が1つ死にました。(泣) それで、パターンをショートしてから、交換しました。(汗)
本体に仮付けした状態です。
レンズ部分を明日、加工するので、まだ、取り付けません!
Lowで点灯しています!
どうやら、上手くできたようです!(笑)
ワイドに光を広げる為、明日レンズ部分を加工します!
今日は、ここまでです!(笑)
- 2012年8月19日
