【爆光ヘッドライトのハンドメイド】ズーム１０００（黒）

変態ライトマニアです！市販品を改造して、明るくして楽しんでいます。(笑) また、ソル友申請など、お気軽にどうぞ！ヤフオク http://sellinglist.auctions.yahoo.co.jp/ user/fumiaki12001 フェイスブック https://www.facebook.com/ fumiaki.nakamura.98

▼ ズーム１０００（黒）

ジャンル:日記/一般
(ズーム１０００（黒）)

ズーム１０００（黒）を製作しました。

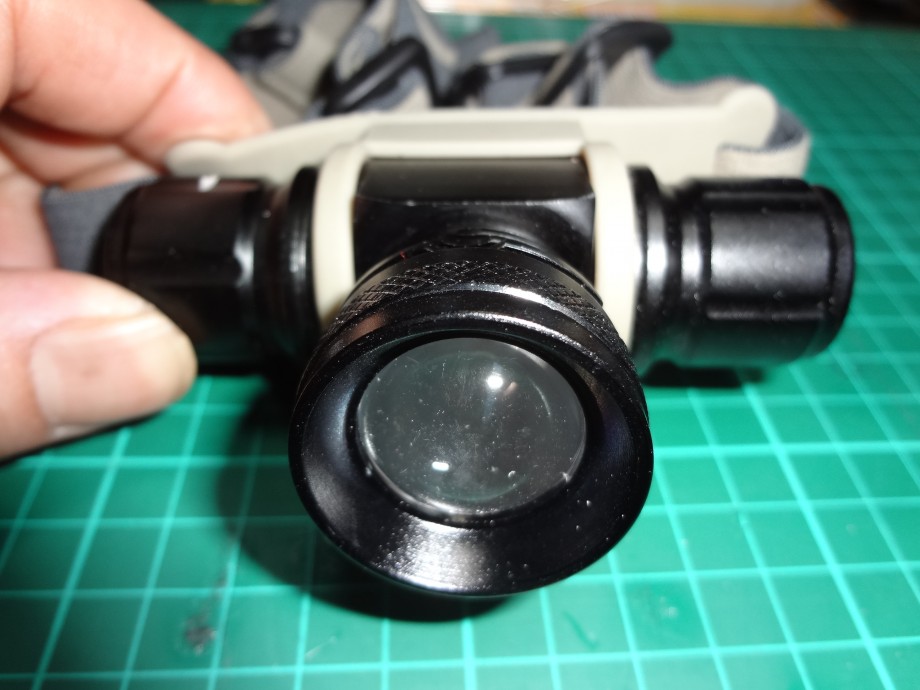

このヘッドライトをベースにパワーアップします！

これのノーマルはどうしようもないライトです。

しかし、ボディーは堅牢な作りなので、細かく手を入れます。

今回は、改造済のスイッチが有ったのでそれを使う

これが、このライトの電球に当たる部分

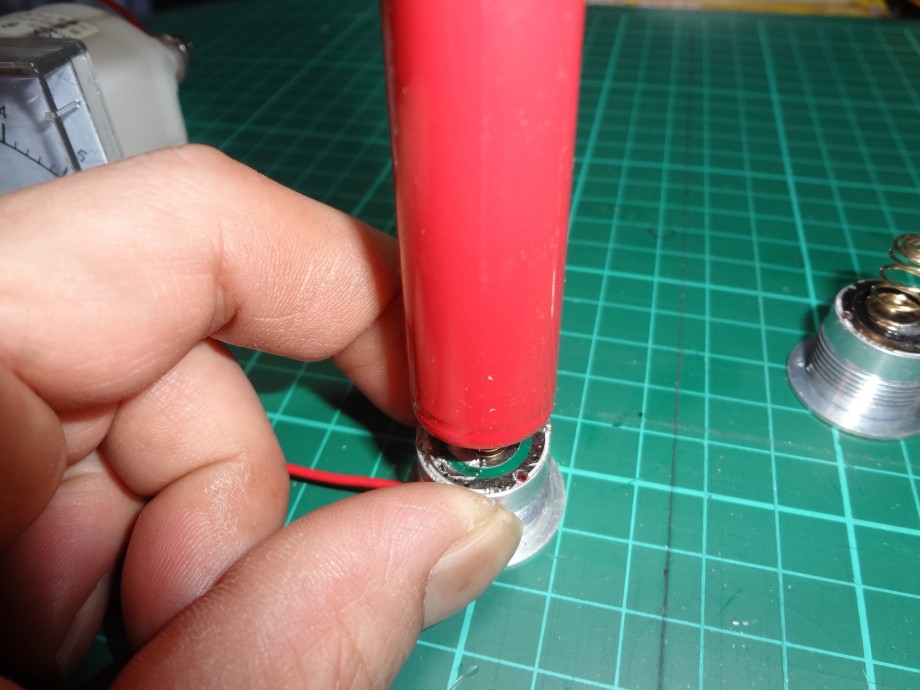

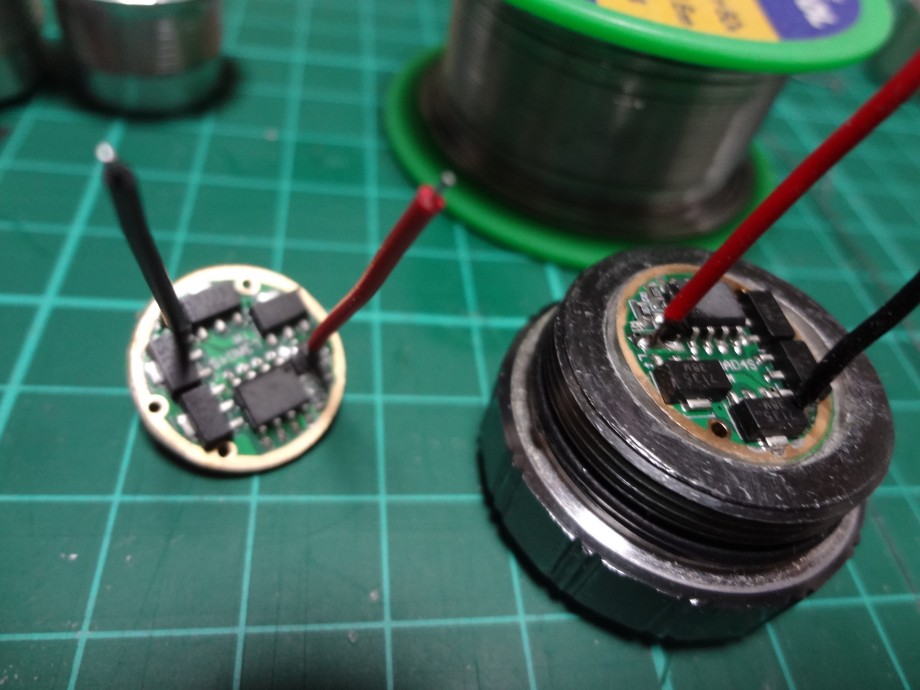

こんな風に電流測定

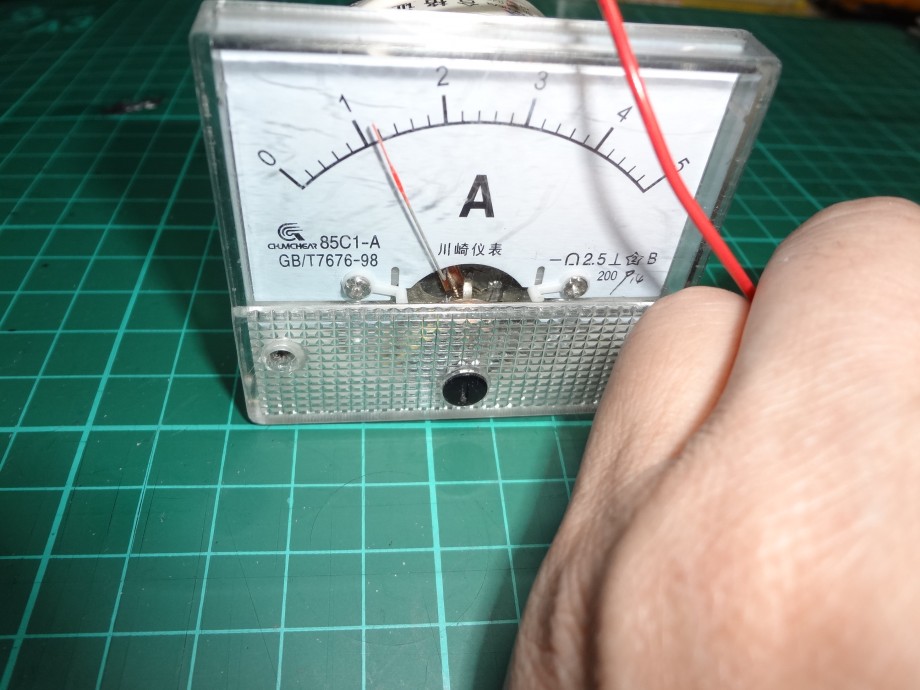

１．１Ａ程度流れている。

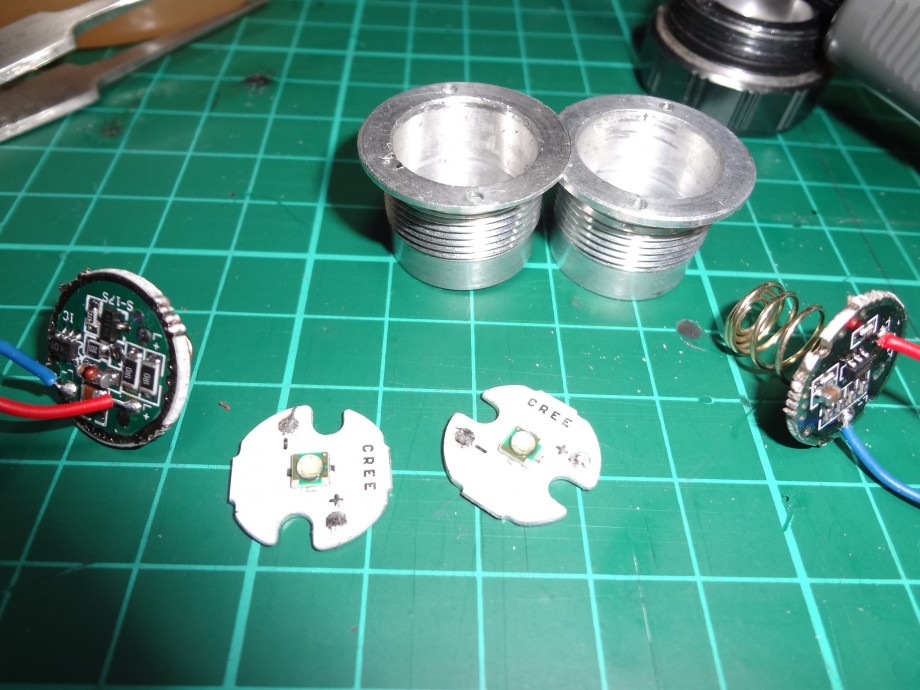

分解して、

新しいチューニング用サーキットボードを用意する。

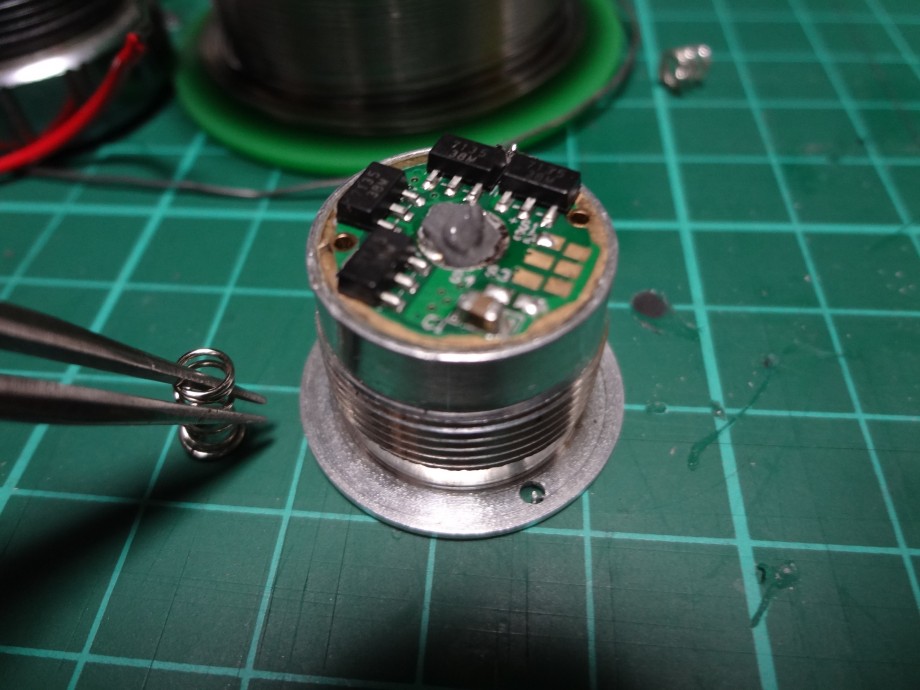

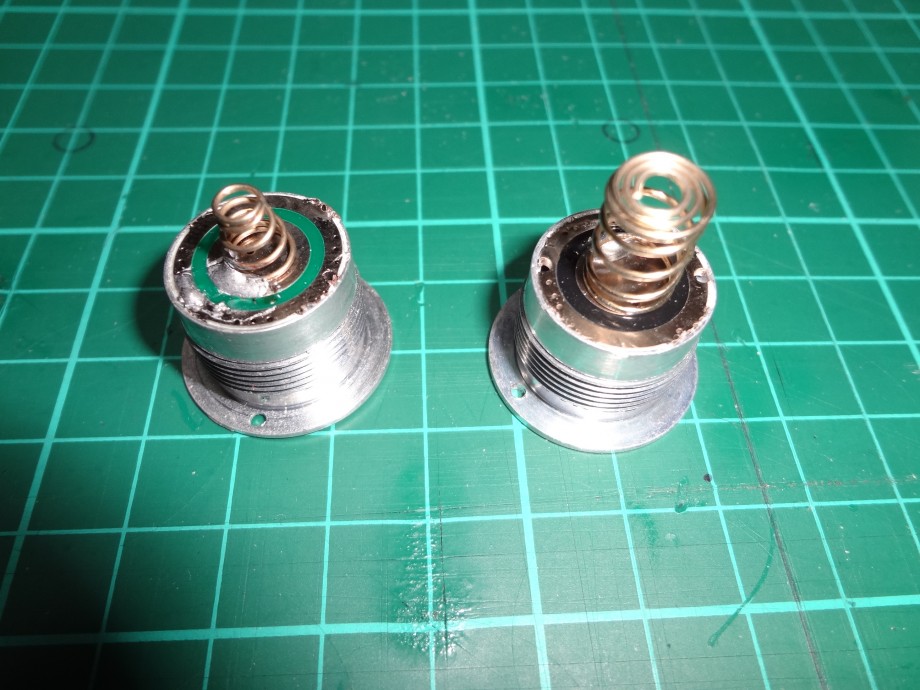

スプリングが短く、届かないので交換する。

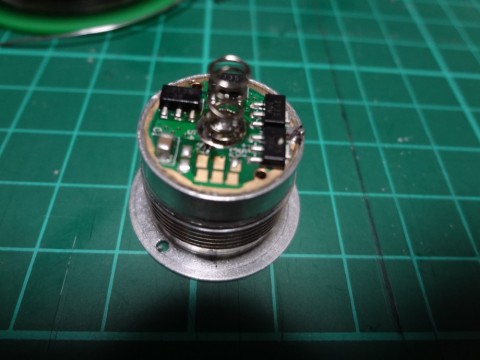

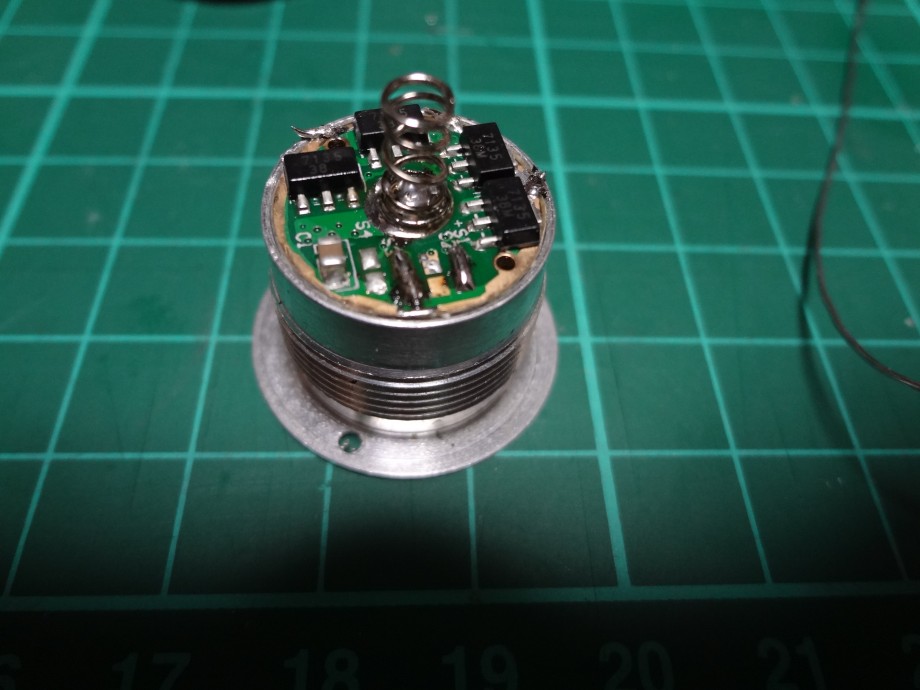

交換できた！

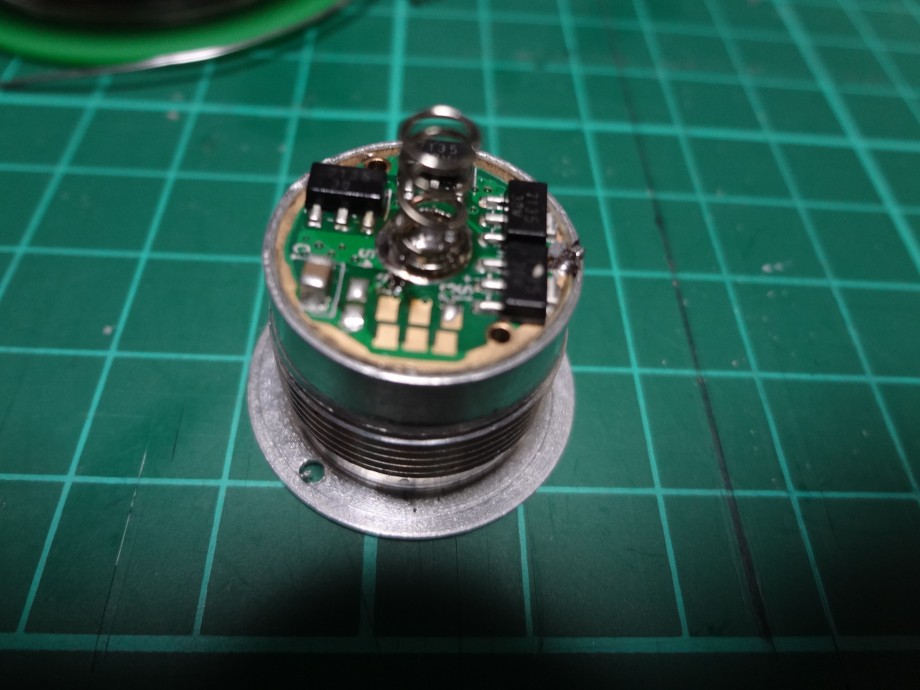

モードを決める為のジャンパーを短絡して、
今回も３モード（Ｈｉ・Ｍｉｄ・Ｌｏｗ）にする。

低電圧警告付

これを組み込んで、完成！

・・・と、思ったが、Ｏリングが最初から無かった。

そこで、製作。

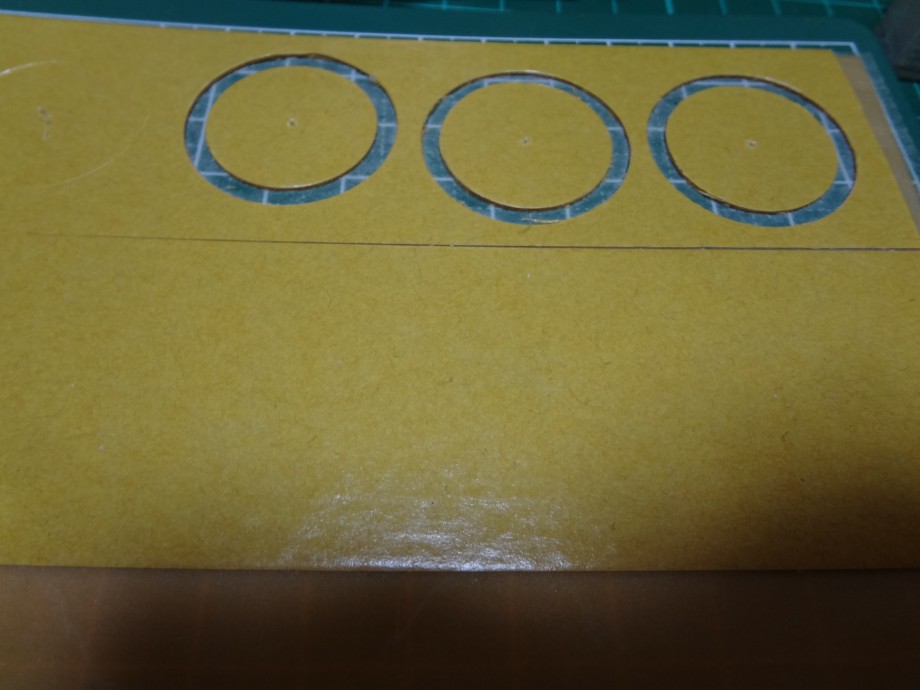

幅広の両面テープで下敷きに貼り付け、さらに上から両面テープを貼る。

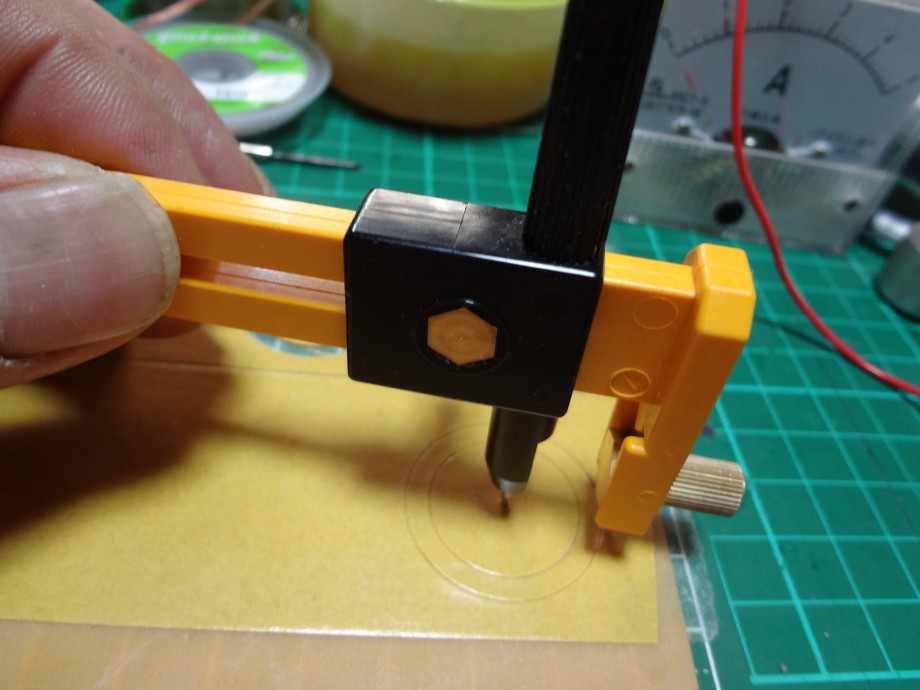

このように円切りカッターで切ると、

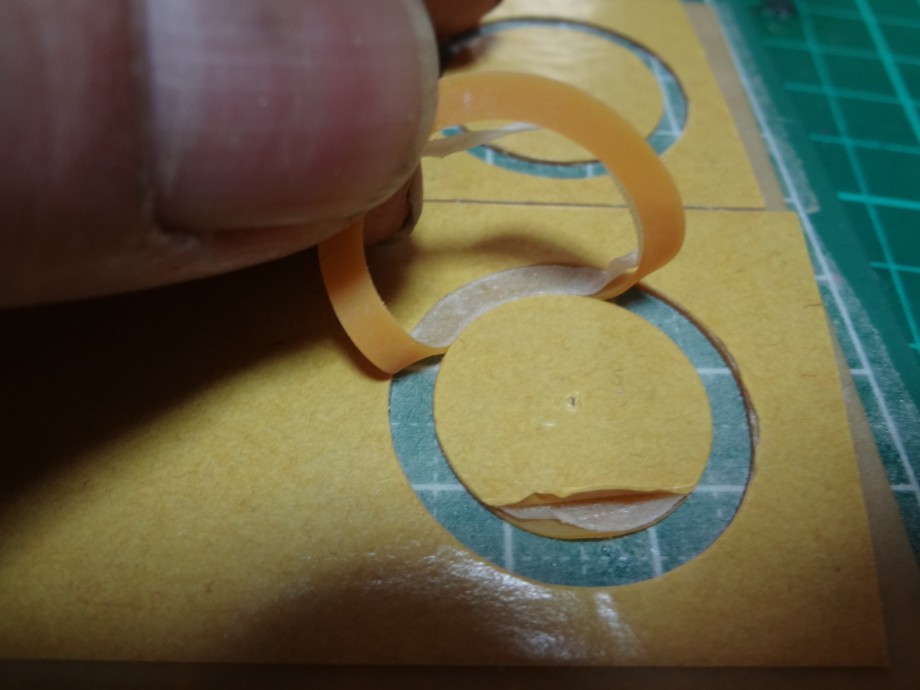

こうなる。

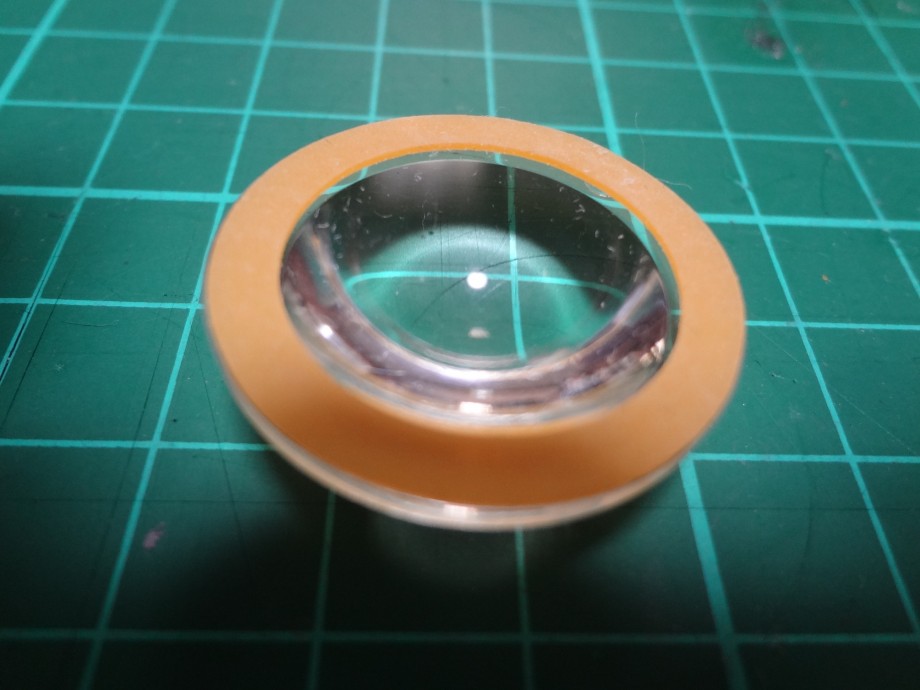

　サイズはマズマズか？

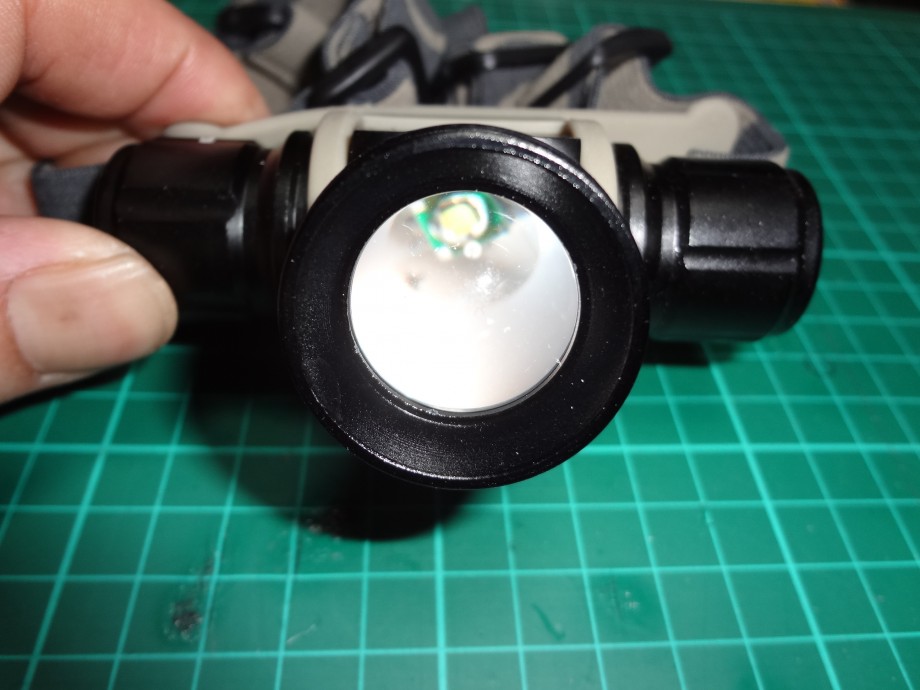

組み付けて、完成！

Ｕ３　１Ｃ　のＬＥＤと３０４０ｍＡの基板の組合せ！

１０００ルーメンのヘッドライトだ！

点灯時間は、ズルイメーカー流で表現するとＬｏｗで２昼夜です！(笑)

と、順調に出来たように書いたが、失敗率が高く、２個製作したが、その内の１個はサーキットボードを２個壊しても完成していない。
１つでも、完成して良かったか？
集積度が高いボードなので、熱の影響なのか、よく壊れる。
（ログには、書いていないがこの間も２つダメにした。）
ハイパワー物は、ボードを壊す事が非常に多く、部品コストで殆ど赤字か？(笑)
ちょっと、凹んでいる所だ。
初期のソル友の方ほど、この手のライトの実力を信用していない傾向にある。
本当に凄いと思うのだが・・・、
今日？も遅くまで掛かり、残り１個を修理？した。
余りにも遅くまでおきているとネコが寝ろとうるさい。(笑)
このライトに関しては、かなりＬＥＤが強力なので、レンズを取ってガラスに変えた方が周囲を照らして明るいと思うのだが・・・、

2013年5月2日
コメント(10)

コメントを見る

みんなからのコメントコメントする

THEリアルカスタマイズ∑（ﾟДﾟ）
ベースがいいもので爪が甘いものを、改めて良くする・・・これが本当の「改良」ですね（*‘ω‘ *）

よく個人に多いデチューンじゃなく、ガチだから流石ですよねm9（ﾟдﾟ）っ

AAコメントする
2013年5月4日

魔法技術者＠珍士

滋賀県

自作ライト

愛知県

>ふろど@珍士さん
このライト、全部書いてると文字数制限に引っ掛かるかな？
もう、凄く手間の掛かるライトなんです。
でも、このボディは、放熱に優れているので、何とか使えるようにします。

これを表現する言葉は、フルチューンですネ！(笑)

コメントする
2013年5月4日

昨日、コミュニティーのメンバーさん達と釣りにいき、新ズーム９００とレッド使ってきました

あの明るさに慣れたら後戻り出来ないです

みんなとても興味をもち、明るさに驚いていました

もう少し使い込んでまたログ書かせて頂きます

AAコメントする
2013年5月3日

ぶんちん

自作ライト

愛知県

>ぶんちんさん
気に入ってもらえましたか！良かったです。

このレベルのライトは、まだ販売されていないと思います。

結構、良いでしょ？(笑)

コメントする
2013年5月3日

うちの、スーパーデリシャスワンダフルボンバー爆光機は、絶好調ですよ♪
相方のも♪(o≧∇≦)o♪
あのライト壊れちゃたらどうしよう…
多分、市販のは絶対使えませんよ！
あの明るさは、写真じゃ中々伝わりません！

AAコメントする
2013年5月3日

浪人鯵

長崎県

自作ライト

愛知県

>浪人鯵さん
御心配なく！　その内、パワーアップ版をリリース出来ると思います。
昨日、部品を発注したので１ヶ月半後ぐらいに入ります。

でも、爆光ライトも一度使うと手放せないライトで、チョイ釣りにはコチラが有利なんです。

１個だけ使うなら、自分は爆光ライトを使います。

奥様用で如何？(笑)

コメントする
2013年5月3日

製作お疲れ様です。
このボディーカッいいですよね(^-^)/
でも中身がダメなんですね～(笑)
赤字.....orz

AAコメントする
2013年5月2日

お気楽クマｐ

自作ライト

愛知県

>お気楽クマｐさん
販売元で黒に書かれている説明文は全て嘘！
最初に入手した物はＸＰ－Ｇで今のノーマルはＸＰ－Ｅです。
ノーマルはスイッチに欠点が有り、不安定なので交換してしまう。

今回は、基板を１つ+３つ使い、2台を完成させました。
ログには書かなかった物は、ドロップインモジュールを分解して２個壊した。
基板も良い物が入手出来ないので、探し回っています。
次回、と言っても、１ヶ月以上後になるけど、凄い物が出来そうかな？(笑)
今日、注文を出したんで、夏頃に挑戦します！

赤字の話ですが、最近の注文の出し方が凄い事になっています。
今日だけで、２万以上の部品を注文しました！（内、半分は研究用）
それも、結構気軽にポチッと・・・(笑)
