ステランパワー計画❹ ステラのラチェットを使いたいの、、、




ステランパワーにステラの音出しラチェットを組み込みたいんですわ(^_^;)

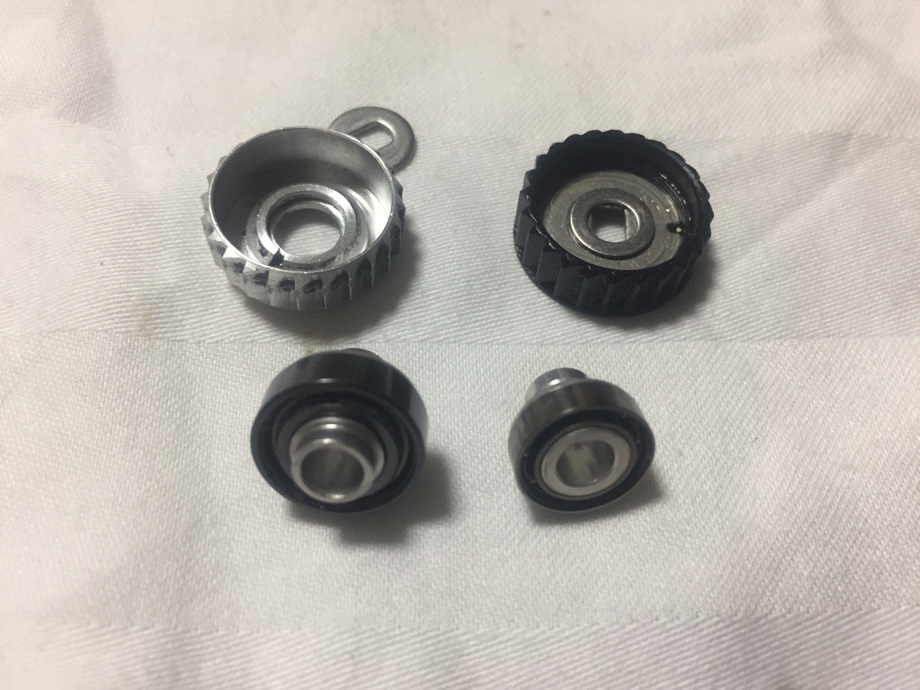

左が04ステラ用、右のはごくありふれた音出しラチェット。

ステラのはアルミ製ですよ!(^_^)ノ

見た目の格好良さがあるでしょ、それにこっちの方が心なしかクリック音が良いんですわ〜

問題は、、、サイズが違うのよね
見ての通りベアリングのサイズが違いますので各部の寸法が普通のと違うんですわ。
造りその物もかなり違います。だから基本的には互換性は全く無いんですな。

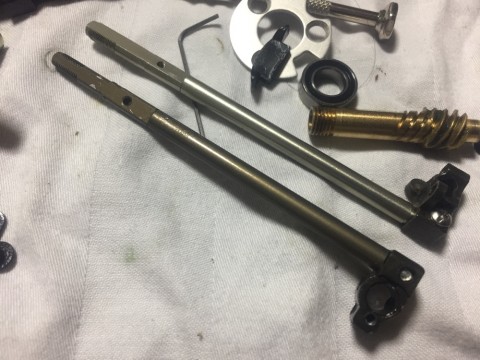

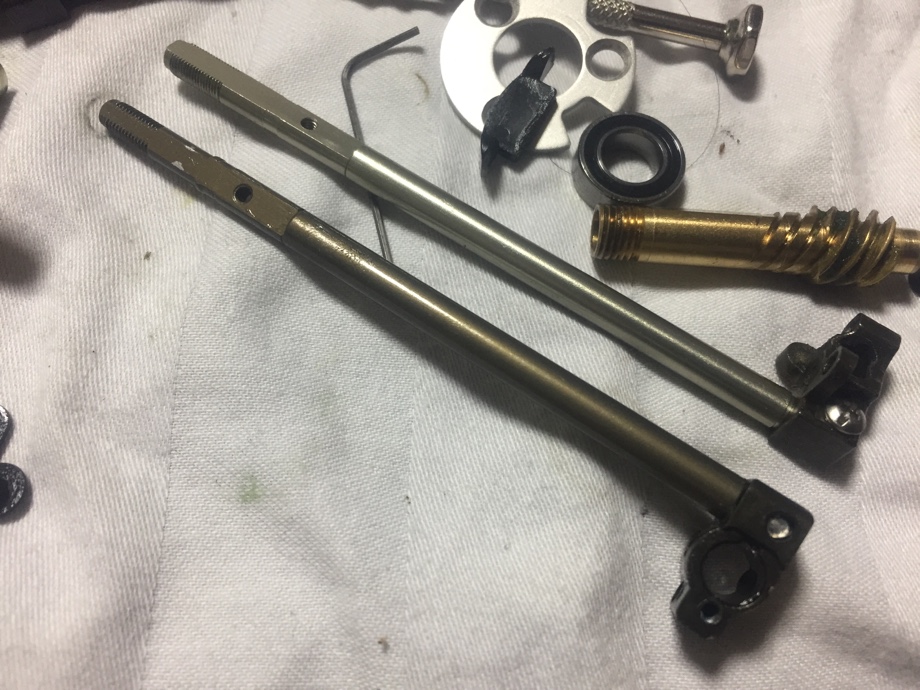

之を組み込むシャフトなんですけど〜
こっちも変えたいんです





上が06セフィア、下のは09セフィアのです。
スプールを06と09セフィア用両方使えるようにしたいので、、、
(互換性の問題は解決済みですよね(^_^)ゞ)
この時にスプールノブの問題で(06用は既に部品で手に入らないの)基本的には09系のネジで行きたいんです。
それにシャフトごとなら09セフィアの売りのラピッドファイヤドラッグな訳ですわ〜(^_^)ノ

ただね〜こっちにも問題が有るんだな〜





これまた寸法が違いますのよ( -_-)
之は、スプールのドラグ部分の寸法の違いでラチェットからネジ部までの距離が09セフィアの方が少し長いんです。
実際にはネジの咬む部分の範囲に余裕があるので取付は出来るのですけど。其れよりもラチェットから下の長さが違う方が頭の痛い所でしてね。

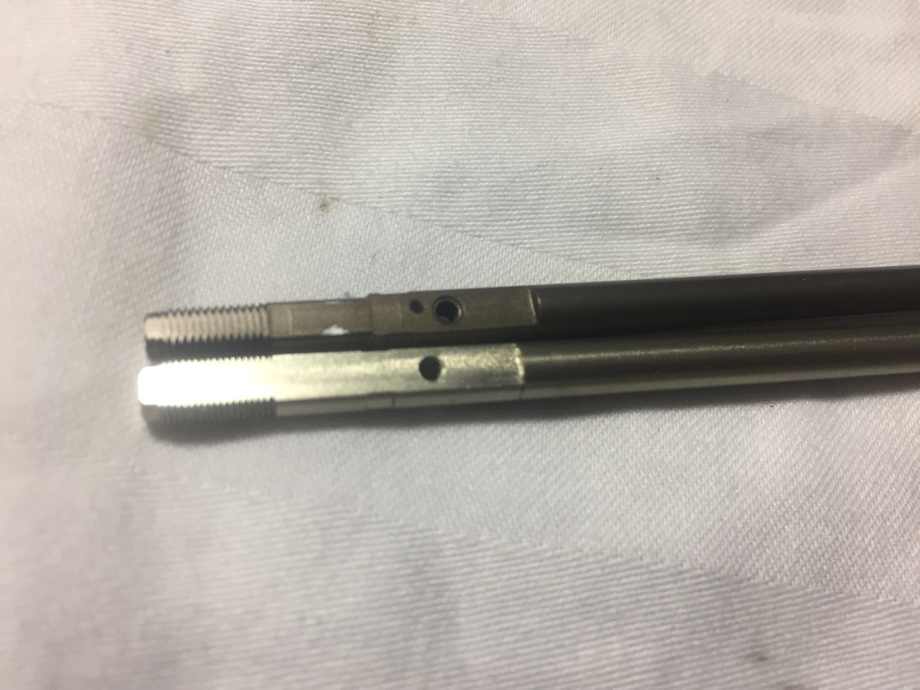

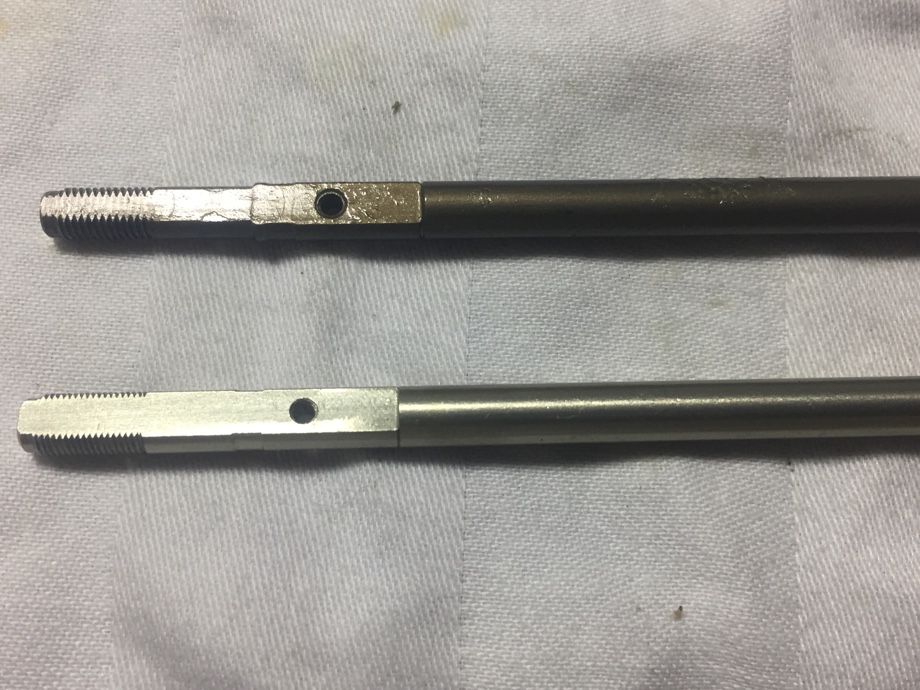

此の2本。全長は全く同じなんであります。
で、穴の位置が之だけ違うんです。
このズレを何とかしなくちゃならないのね。
でもってこれまた寸法の違うステラ用ラチェットですから(^_^;)


それがですね〜

ズレてる同士の組み合わせがそのズレをうま〜い具合に帳消しにしてくれちゃった、、、

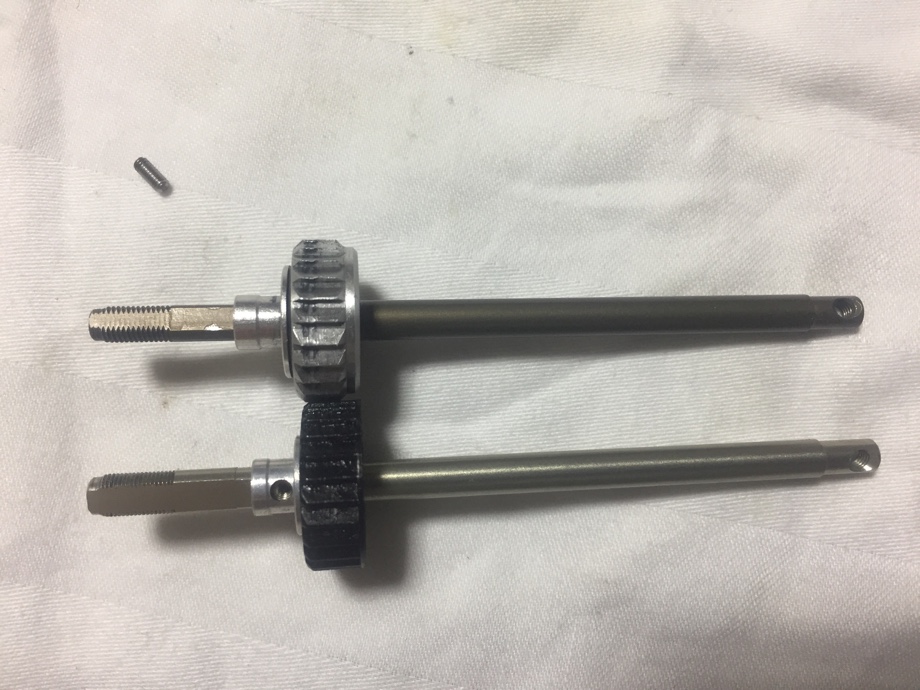

下のが標準。
上は09セフィアのシャフトに04ステラのラチェット。
実に良い感じに収まるんですよこれが〜(^_^;)
微妙な誤差もシムで調整出来る範囲に収まってそうです。
こうするとスプールに対してネジ部の長さが短くなってしまうのですけど、そもそも此処のネジはドラグワッシャを締め付けるだけの物ですからそんなに強度も要らないし、せいぜい3山も咬んどけば用は足るんです。だから問題無〜し(^_^)ノ


行けるぞ〜!
上手く行きますぜ(ノ^^)ノ

芋ネジ用のねじ穴さえ切り直せばバッチリです。

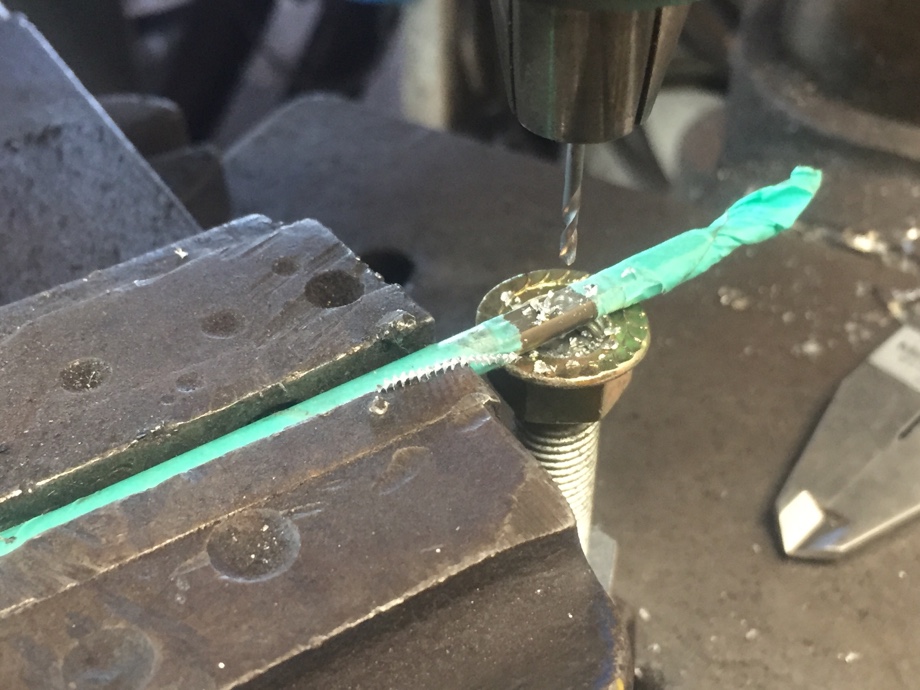

ちゃちゃっと穴開けてタップ立てたら出来上がり〜

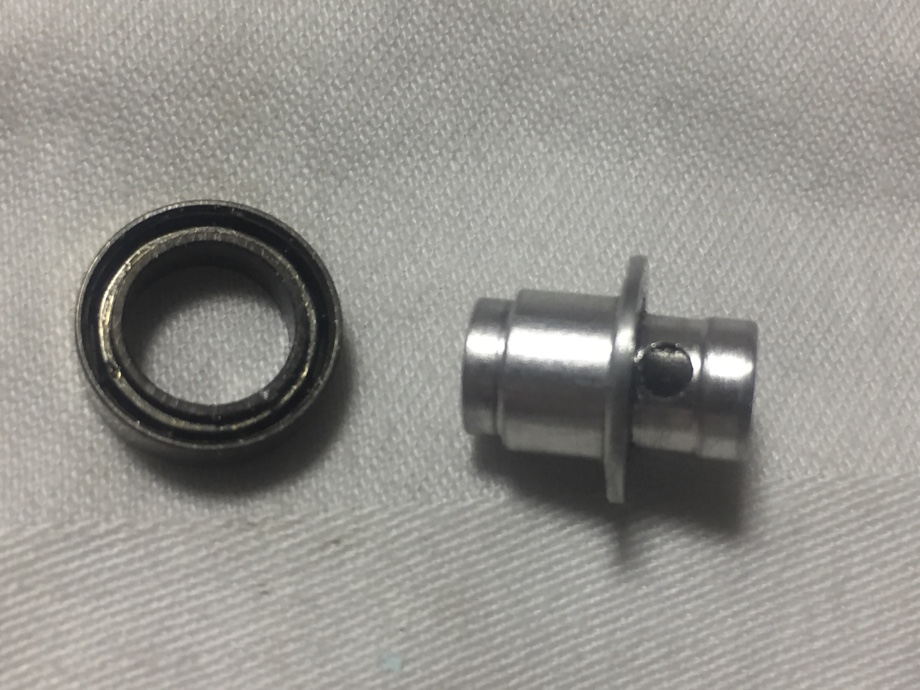

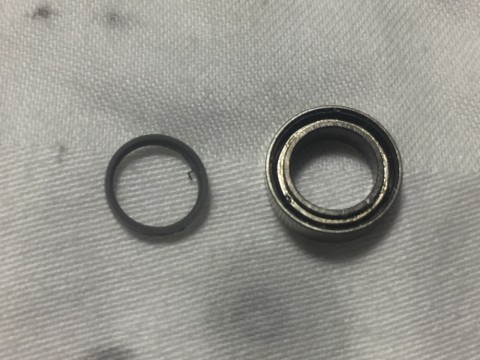

こっちも縁を削ってベアリングのサイズに合わせてと、





厚みの違いもカラー作って調整

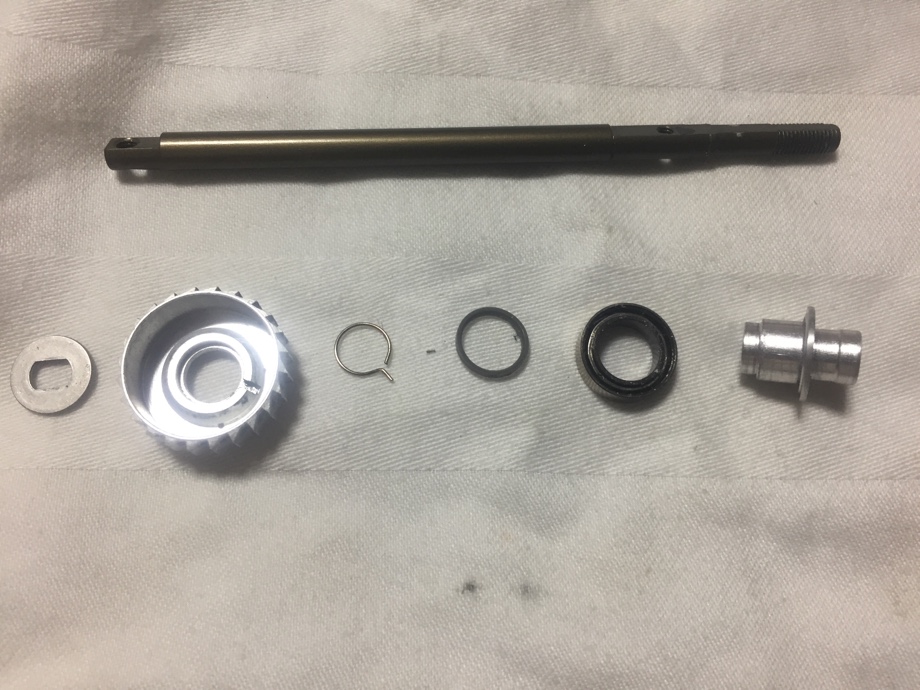

これでステランパワー用セットの出来上がり〜(^_^)ノ

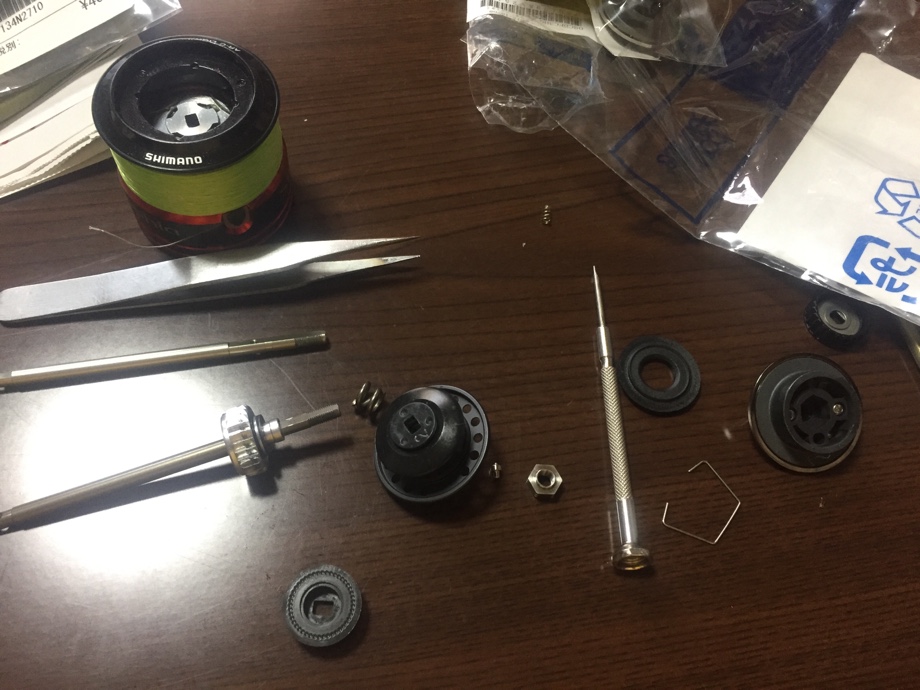

ささ、組んでみましょう。
スプールノブはセフィアのがべらぼうにお高いのでカーディフC3000用を買って来まして。

ほ〜らバッチリです、、、(^_^;)


、、、、、、(-_- )



バッチリのはずなんですが、、、
何故かネジが掛からないのよ??
いやいや〜そんなはずは無いでしょ?
セフィアのノブでは付いたんだからカーディフのでも付かなけりゃおかしいのよ。
其れが付かないって事は
もしかして、、、





ウッソ〜
ネジのサイズが違うやんか〜
此のネジ、前のツインパ系のですやん、、、

カーディフC3000
スプールは09セフィアと互換性有りなんですけどシャフトは旧タイプなんだ〜知らなかった、、、(-_- )

ノブ、2つも買っちゃったんだよな〜
今さら返品も出来ないし。これは困った。

最善の方法は、、、
スプールシャフトも04ステラのを使うって事なんですけど、それじゃ芸が無いな〜ってわざわざ加工したのに〜(T_T)
如何する?


結果
09セフィアのシャフトを使うのは没に成りまして、ステラのシャフトをそのままポン付けする事に相成りまして〜

労多くして益少なし、、、でした(-_-メ)

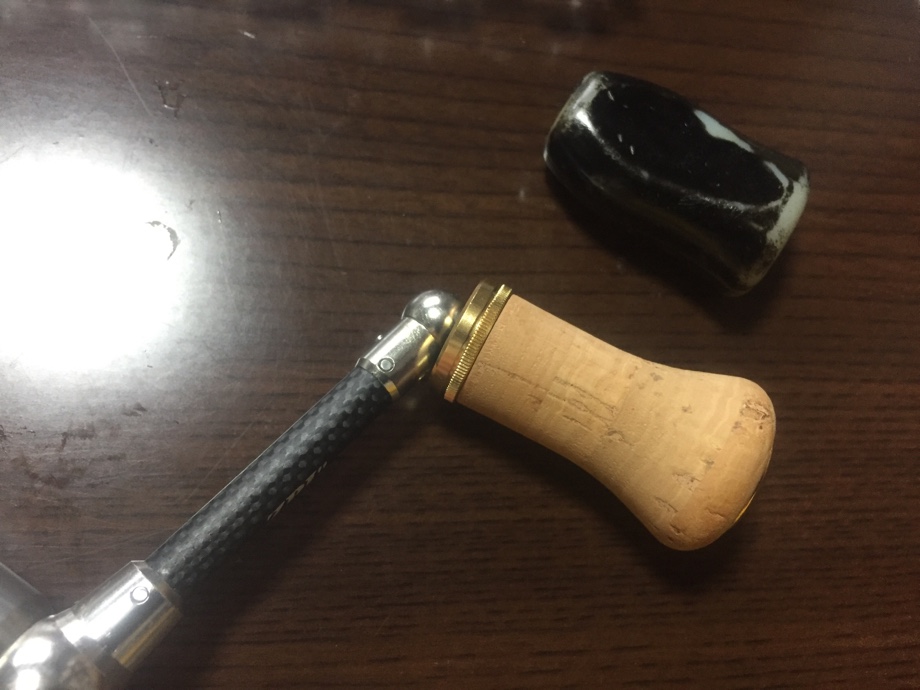

ついでと言っちゃなんですけどハンドルノブもカーディフのに変更です。
ハンドルはステラについてたZPI。
コルクの丸ノブは個人的な好みね(^_^)ゞ





此方はバッチリっす(^_^)ゞ





以上で下準備は全て終わりました。
あと、組み立てる前に各部のクリアランスの調整ですな。シム入れが済んだら一気に組みますよ〜
