え～っと…
先日の日曜日は、出張で日曜日が１回潰れていたので２週間振りの休みでした。

土曜日は、家族で近所の居酒屋に行き…
暴飲暴食でチョット二日酔い気味でした＾＾！
２週間振りのお休みという事で…
嫁が気を利かせて、娘を連れてよさこいに行ってくれたので自分の時間をゆっくりと過ごせました。

さて、その自分の時間ですが…
当然、工房の改修工事の続きです。

改修の資金が底を付いてきたので、ブースの扉は後回しにして…
とりあえず直ぐにでも制作活動の再開が出来るように塗装ファンを完成させることにしました。

前回までの流れはこちらから復活準備のＤＩＹ…③


この続きですが…

解体現場から戴いてきたシロッコファンなので、配線がブツリと切られています。

今後、フードやフィルターを取り付けた後に配線をする為に再度分解…
…と言う二度手間を踏まない為に線を繋げて長くしときます。

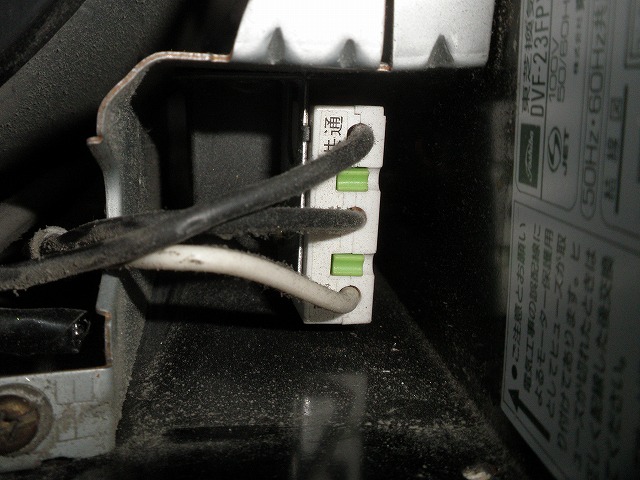

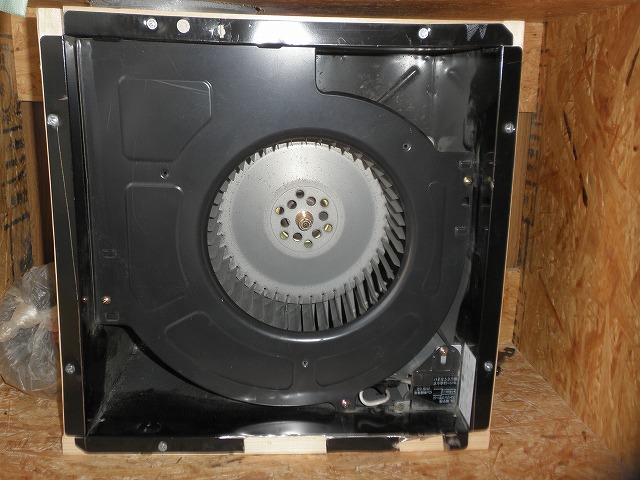

先ずは、ここから画像右下カバーを外すのですが…その前に

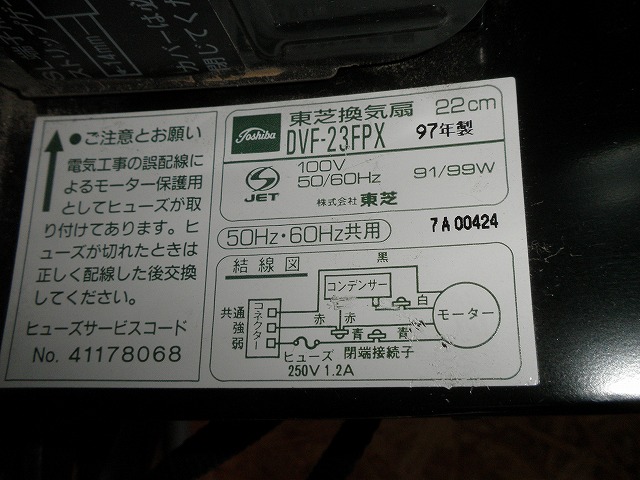

こいつを確認して、カバーを外します。


「なんだかな～！」　空調屋さんのやっつけ仕事が浮彫りですねｗｗｗ
１．６×３芯を使えば配線の色分けも結線図通りで判りやすいのに…
２芯で結線してるから、１本殺してる線があるわけだｗｗｗ

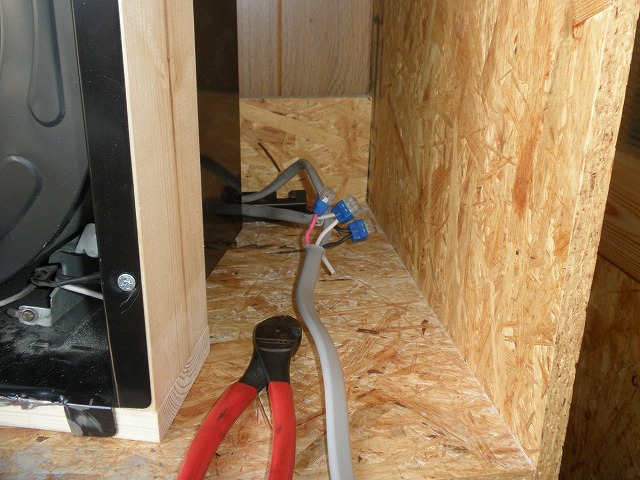

ROKUはちゃ～んと３芯で電コネ使ってジョイントしましたよ＾＾

さて、この線は後々片切りスイッチと両ONのトグルスイッチでファンの強弱をつける事にして…

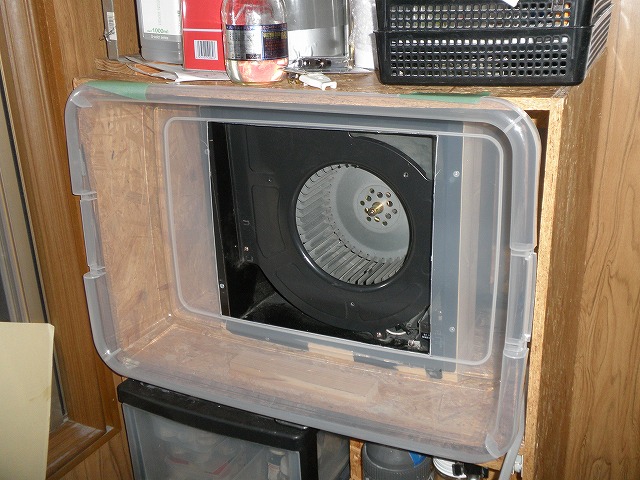

ホームセンターで見付けた丁度良さげなサイズの収納ケースをカットして…

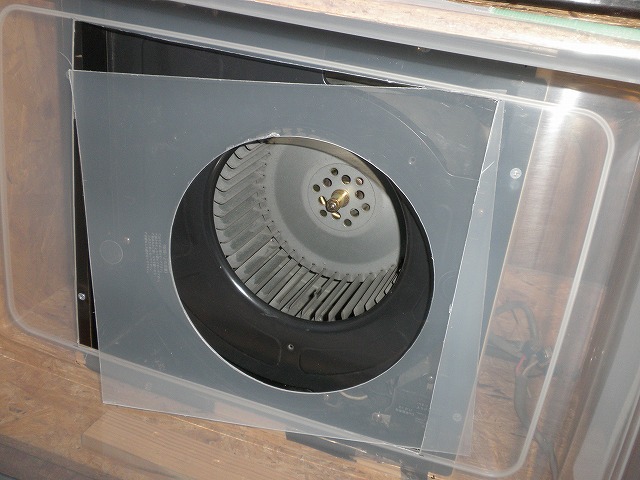

切り抜いた底板もファンの口径よりも少し大きめに切り抜きました。

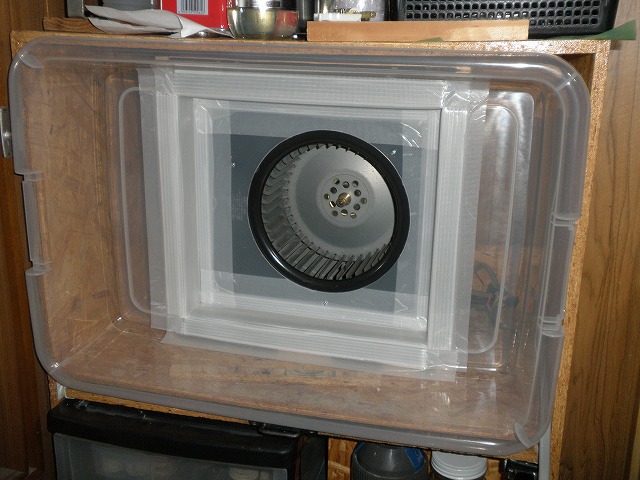

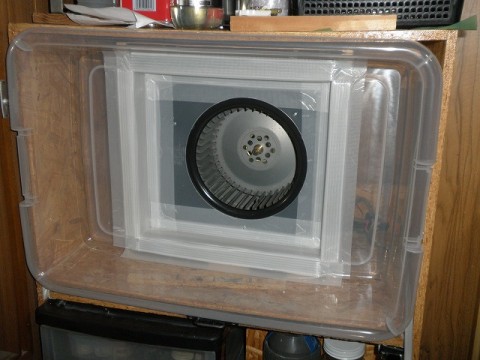

円を切り抜いた底板は、プラダンとテープを使ってジョイントスリーブを作りました。

これをビス３本でシロッコファンに固定して…

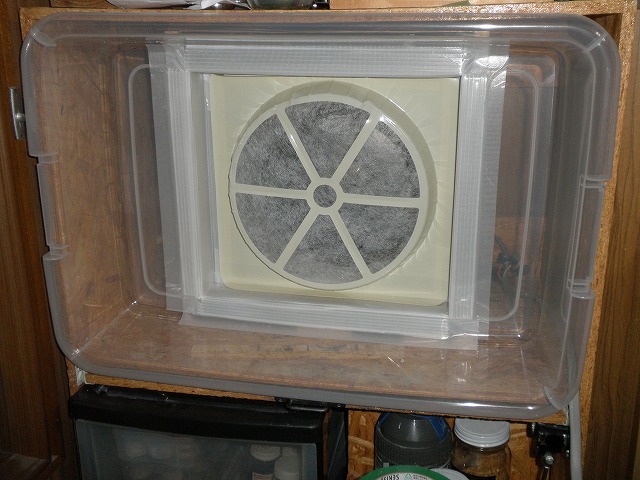

１００円ショップご用達の換気扇用フィルターをチョット加工して取り付けました。

後は、ハニカムコーン（ロールコア）を購入して被せるだけです。



因みに…

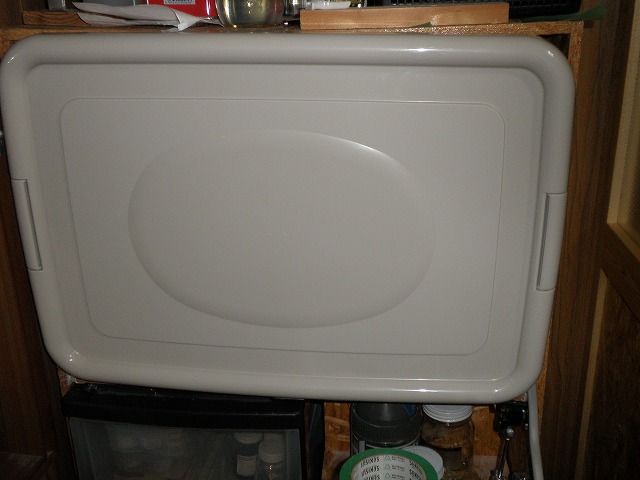

未使用時には、蓋を取り付けることも出来ます。


ファンの排気出口には、一応シャッターが付いてますが…
ここまですれば、隙間風＆防寒対策も万全でしょう＾＾

さてさて、後はスイッチか？
がんばらなくっちゃｗｗｗ
