▼ ハンドメイドルアー その２
- ジャンル:日記/一般
- (ハンドメイドルアー)
数日前にご報告いたしましたハンドメのジョイントビッグベイト
通称『ハトサブレ』のその後の進行状況です。

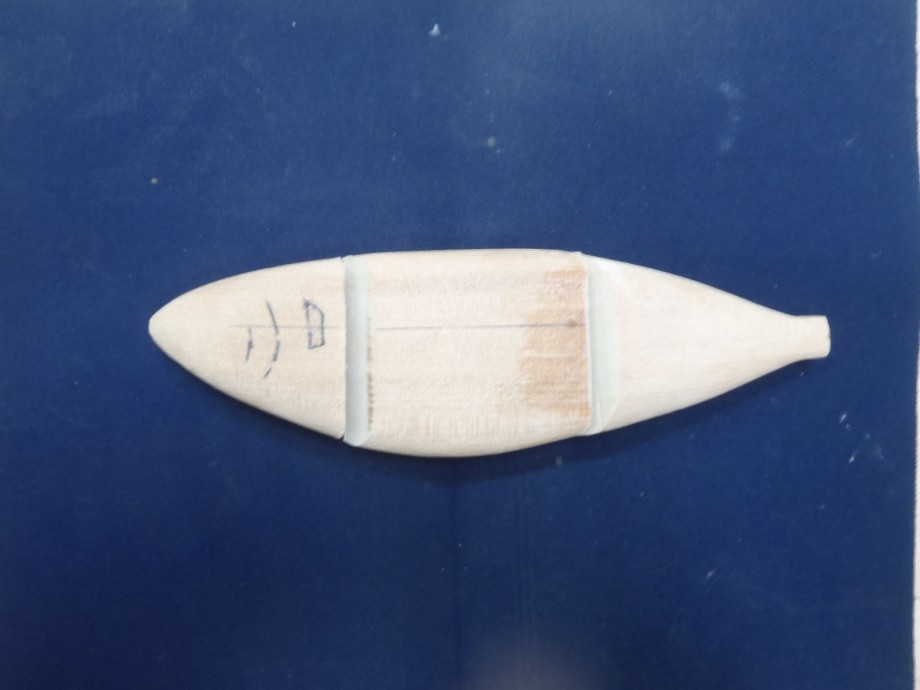

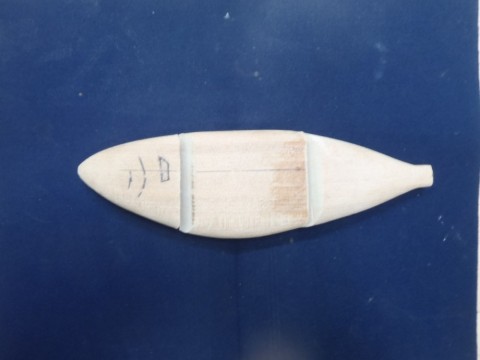

まずは各パーツに分ける為に斜めにノコ入れして分割しました。
関節が可動できるように上部と下部の角度に差を持たせます。
僕はジョイント系をほとんど使ったことがないので、どの程度可動域をもたせればいいのか？どのくらいの角度で仕上げるのか？
実際に売られているものの角度を知りたくてソル友サワダさんにお願いして上からの写メを送ってもらい参考にしました。
（サワダさんありがとうございます♪）

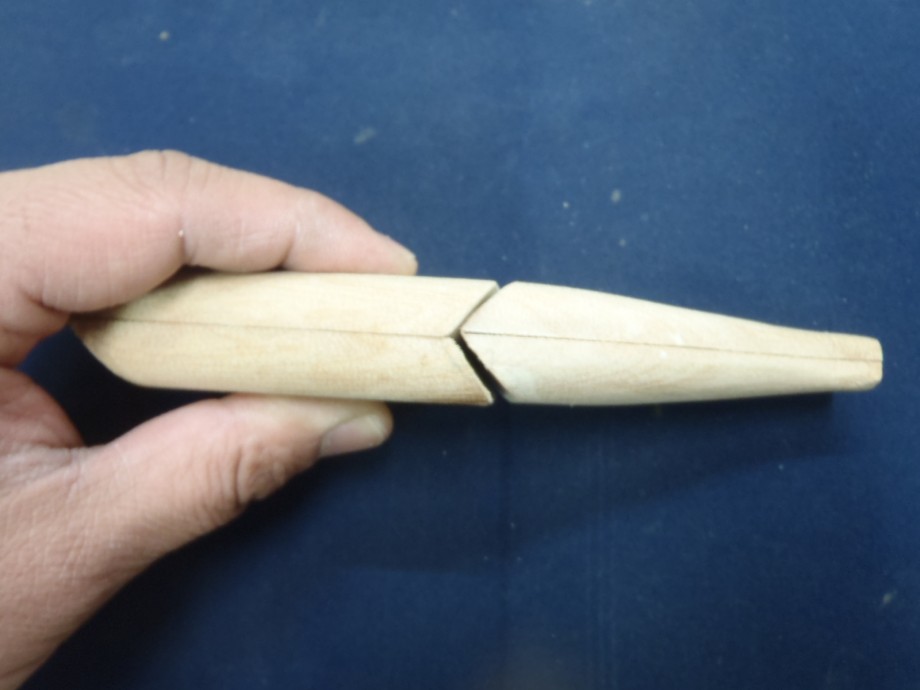

今回はこのくらいの角度で製作しています。
次にジョイント部の機構。
正直悩みました。いくつかの方法があったのですが、完成してからのアフターメンテナンスができるように着脱可能式を目指してみました。

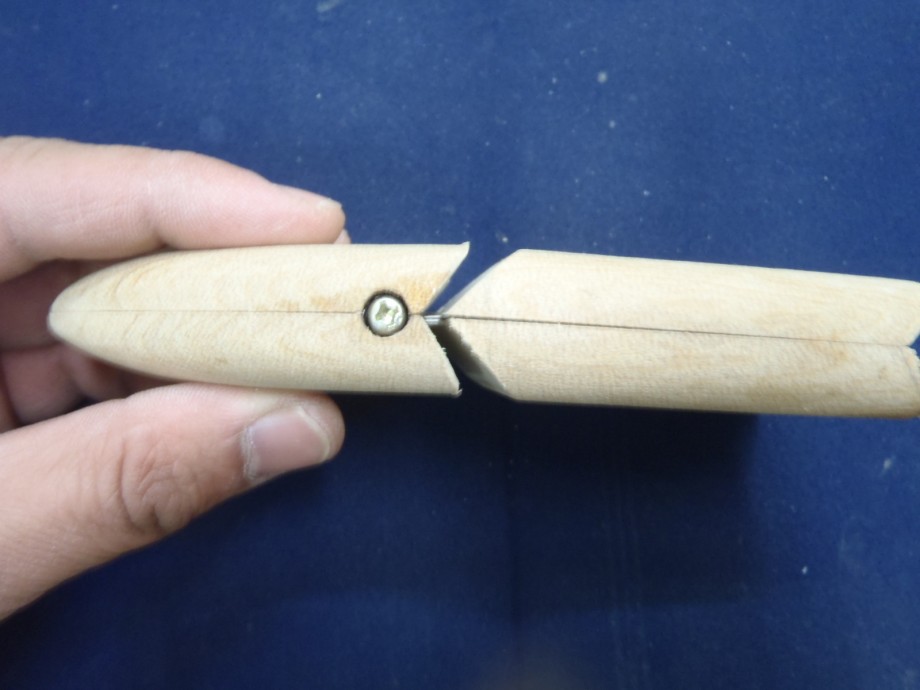

ボルト&ナットで着脱できるようにしてあります。
前回のログでも書いたように、今回は量産型ではないのでパーツ作りにこだわってみました（＾＾）

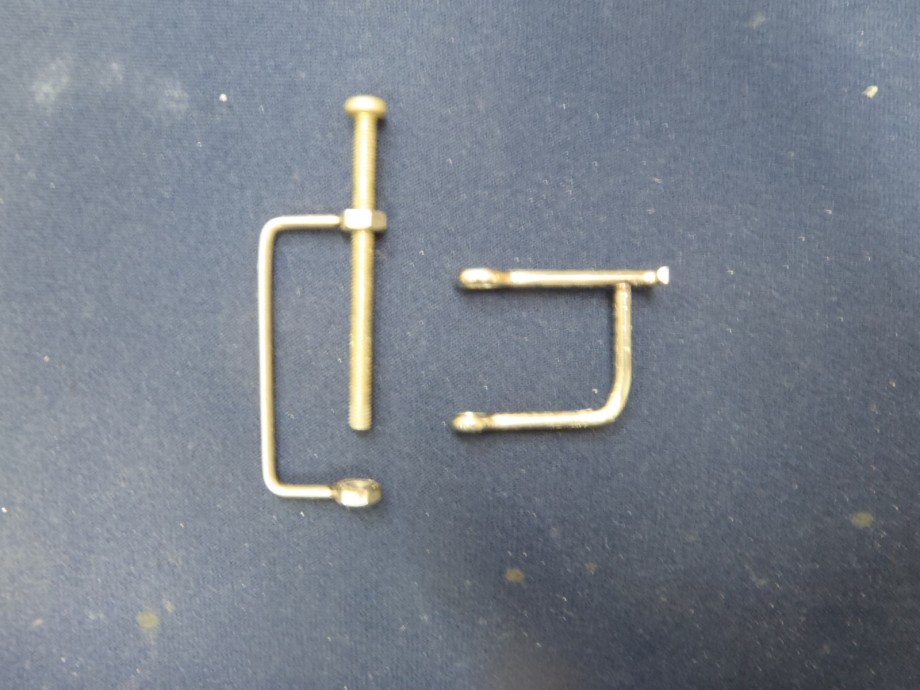

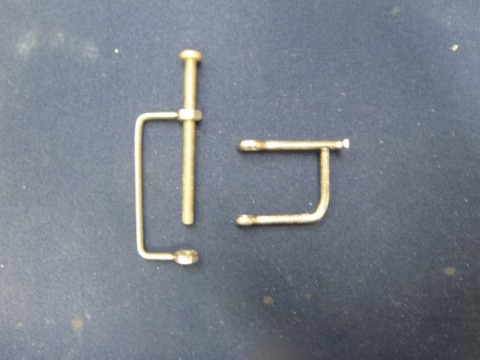

ジョイント構造です。
設計当初はチタンで製作しようと考えていたのですが、初めて作るタイプのジョイント機構なので微調整がしやすいようにレーザー溶接を多様してパーツを作ってみました。

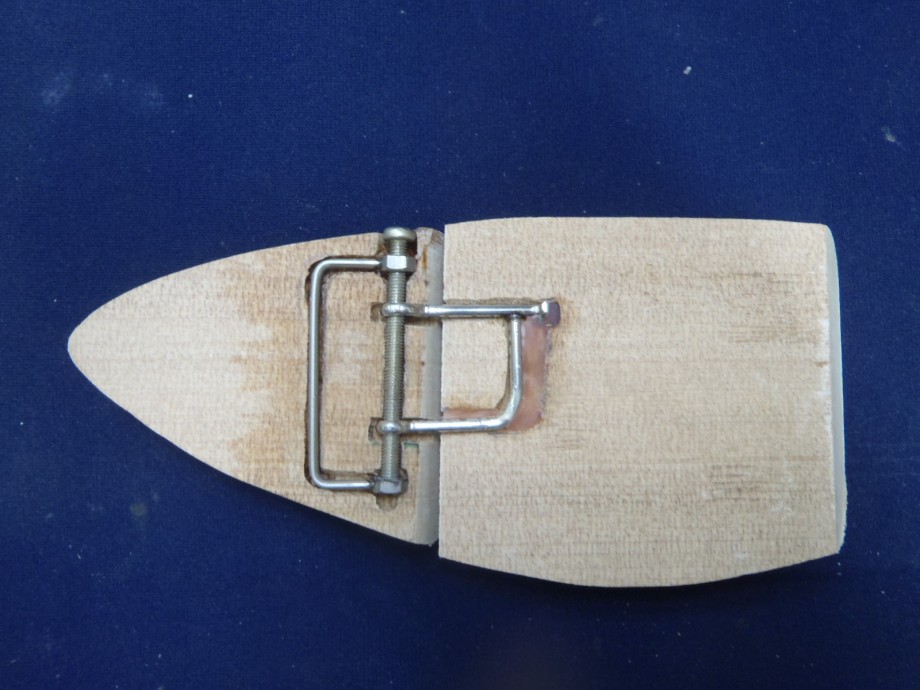

装着するとこんな感じ。
実際に売られているものを見たところ、ジョイント部のガタはかなりあるようです。最初に僕が作ったパーツはガタをほとんど無くして作っていたのですが、完成時にリップを付けて泳がせた時にウォブリングだけではなくロール方向の泳ぎも発生することを考えると、ジョイント部の遊びが０だと上手くウネウネしてくれないのでは？
と考えて若干の遊びを持たせるように作り直しました。
ジョイント系を製作しようと考えた時に一番最初に頭に浮かぶのが、どうやってディッピングをしようか？ってことだと思います。
ジョイント部を作ってからだとドブ浸けできない・・・
最後にジョイントするにはヒートン？でも強度が心配・・・
この辺りが悩みどころだと思います。完成後に分解可能にしようとするとかなり難易度があがりますが、分解不可でかまわないのであるなら、今回の僕のように特殊な機器を使わなくてもできる方法もあります。
次回のハンドメイドログまでにはパーツの素材を作り、ご紹介したいと思います。
- 2011年1月8日
