▼ ｽﾞｰﾑ160改⇒300ﾙｰﾒﾝ 3
- ジャンル:日記/一般
- (超小型ズームライト)
今度は、サーキットボードを交換して見る。
これは、１モード（調光無し）の昇圧ボード
このライトには、元々、昇圧ボードが入っている。
このタイプは、単３電池×１本でも点灯出来る。
デメリットとして、１４５００などに変えても、電流が少なく
最大の照度が劣る感じがする。
ただし、ノーマルのＸＲ－Ｅ程度なら、電流を供給できるようだが？ それ以上のＬＥＤ用は、余り種類は見つからない。
何とか、サイズの小さい基盤を入手したが、本体の穴にも入らない。

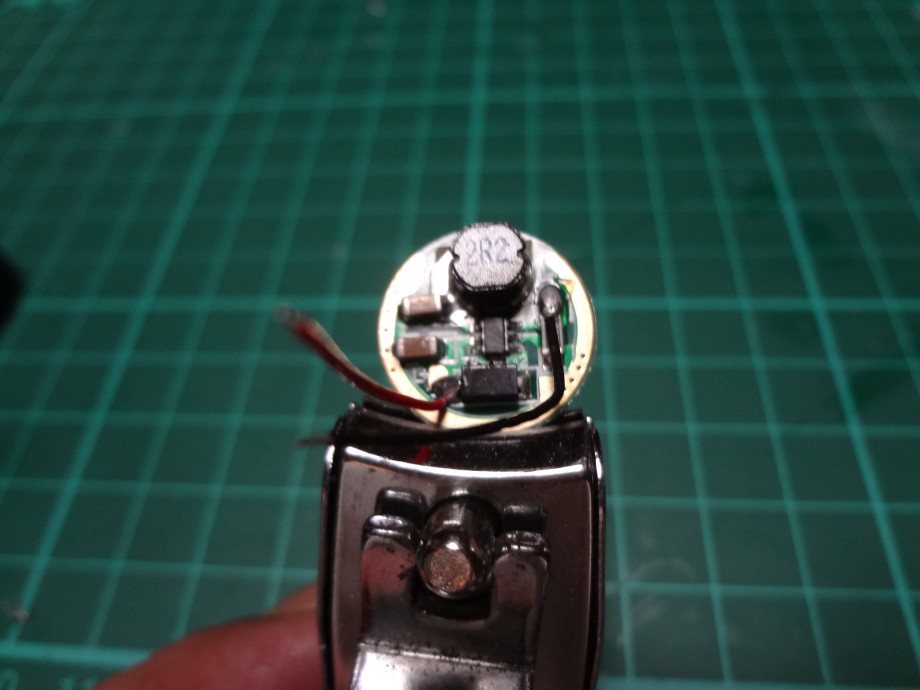

普通は、諦める所だが、上の写真のように
爪切りで、基盤の周囲を切ってしまう！(笑)

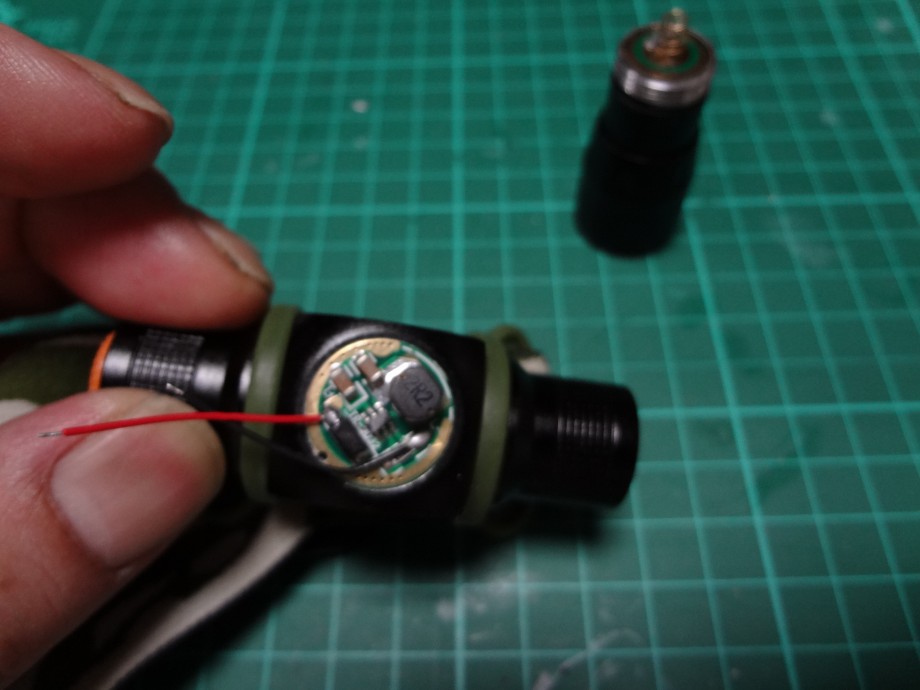

本体に入った！(笑) 入れば良いのだよ！試作とか改造などは、所詮、こんな物だ！(笑)

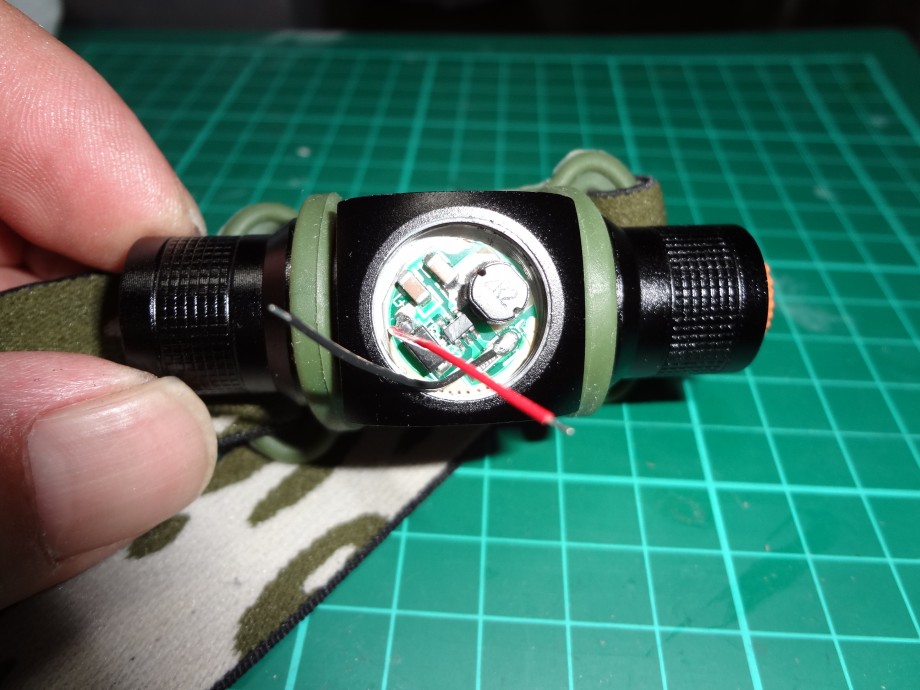

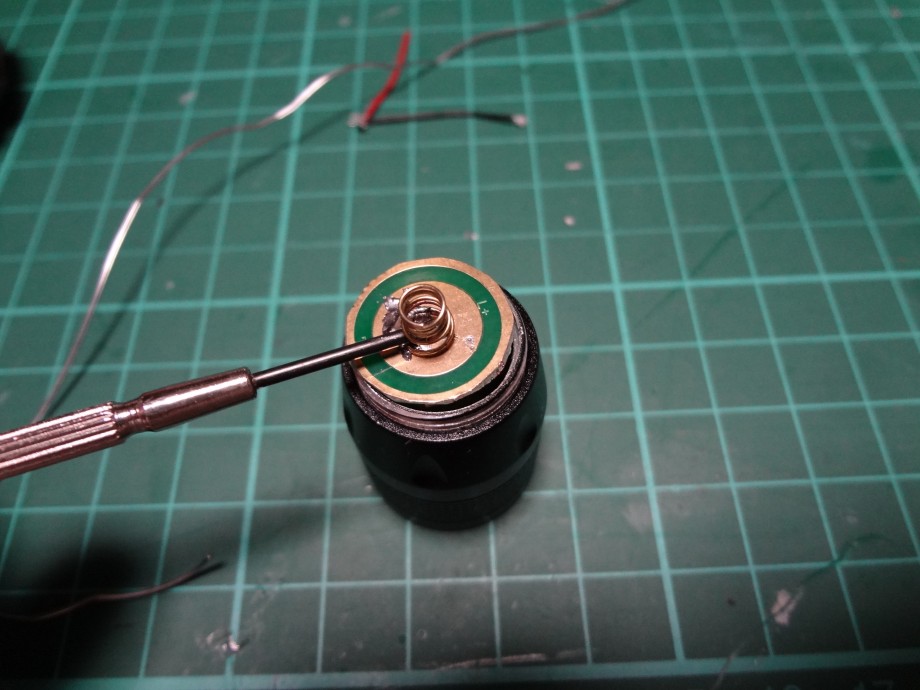

スプリングを移植してハンダ付け！
本体に組み付けて、完成！

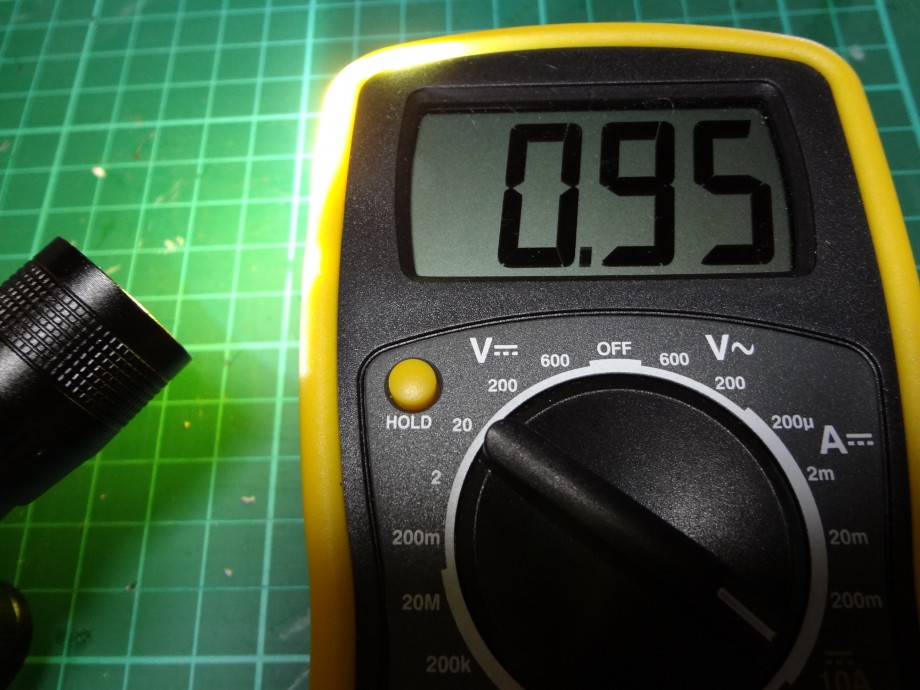

今回は、最大で９５０ｍＡ流れた！
どうも、昇圧ボードは、電流が不安定で数値が揺れる。
１．２Ａの基盤のはずだが、本当は、１．０Ａの基盤だったのか？ 騙されたか・・・？
表示と実際とが、違いすぎる基盤が多い気がする？
この基盤なら、ノーマルＬＥＤで２００ルーメンぐらい出そうだ？
今度は、基盤だけ交換して、試すか？(笑)
ＸＰ－Ｇ Ｒ５で、このテール電流なら、３００ルーメンぐらいのはず！！
それでは、テストをして見る！

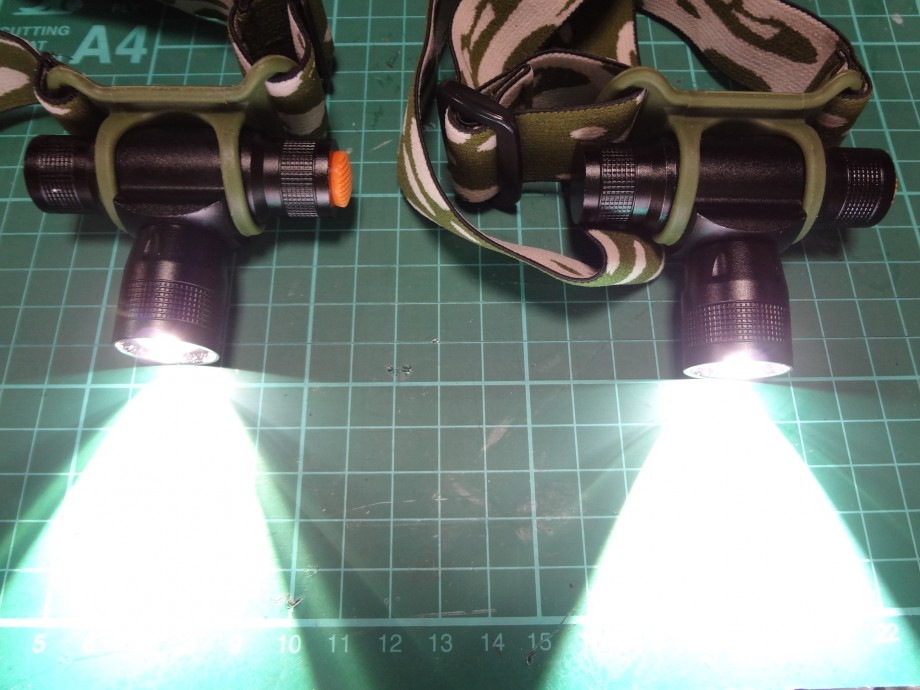

今度は、スポットでも、ノーマルに負けない！
ワイド
道路
中間位置
光は、届くんだが、・・・？

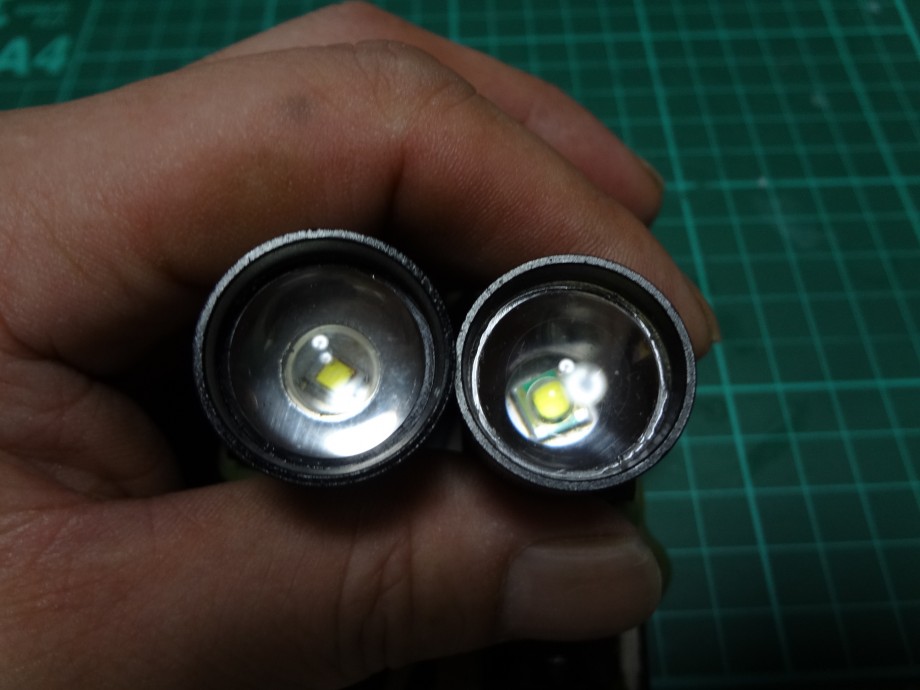

ＬＥＤの違い
実は、前に使ったコノ写真は、改造後の物！
まとめ
計算上と実際の明るさに違いが有りすぎた。
今回、交換した基盤は、ＸＲ－Ｅ用だったような気がする
電流は、上がっていたが、それが明るさには、反映されていないようだ。
テストした限りでは、とても、倍も違うようには見えない？
電流で、１．６倍なので、２５０ルーメンぐらい？？？
もう、自分は、凄いのを見慣れた為、このレベルでは
明るいと思わない。
このサイズで８０ｇ付近のライトである。
軽量ライトでは、最強だと思うが、
コレに関しては、感動が無い！(泣)
なぜだろうか？
失敗か・・・？？？
