【爆光ヘッドライトのハンドメイド】水中集魚灯完成！　その８

変態ライトマニアです！市販品を改造して、明るくして楽しんでいます。(笑) また、ソル友申請など、お気軽にどうぞ！ヤフオク http://sellinglist.auctions.yahoo.co.jp/ user/fumiaki12001 フェイスブック https://www.facebook.com/ fumiaki.nakamura.98

▼ 水中集魚灯完成！　その８

ジャンル:日記/一般
(集魚灯)

あけまして　おめでとうございます！

本年も宜しくお願いします。

やっと、水中集魚灯が完成しました。

最終的なラストスパートを含め、写真を多用します。

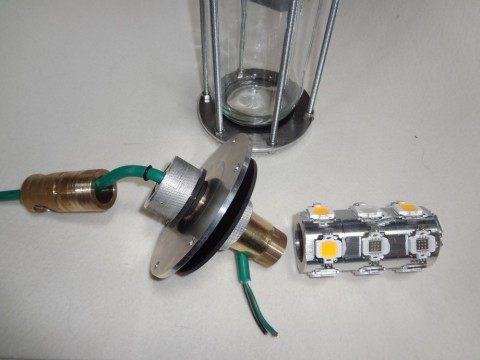

これは上側の製作部品

今日の午前中の姿

何度も仮組みして、確認する。

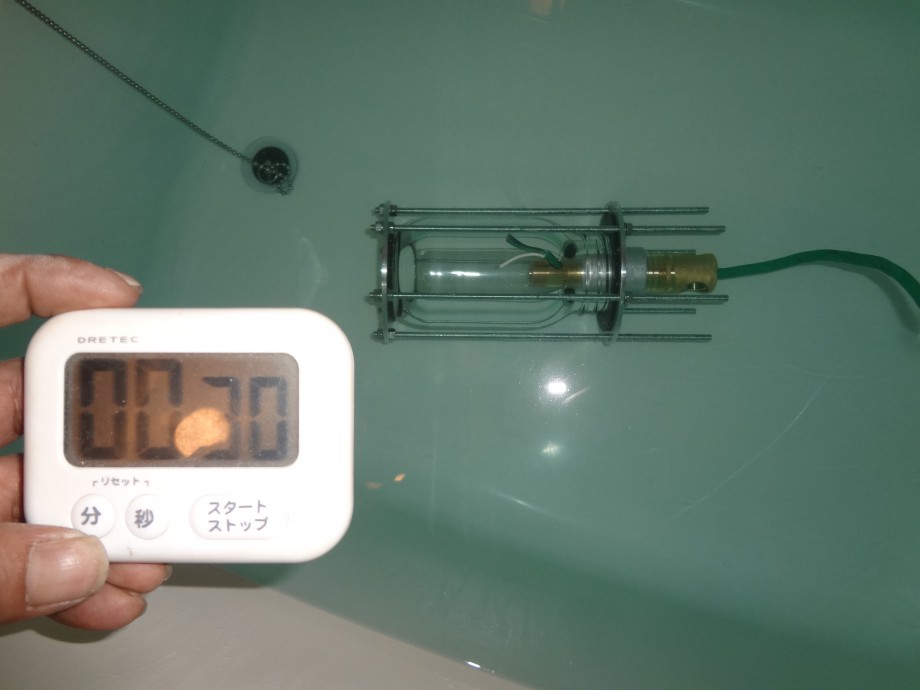

この状態で、まず、水没テストを行う。

時間がもったいないので、おフロに沈めて、ホームセンターに不足したネジを買いに行く。

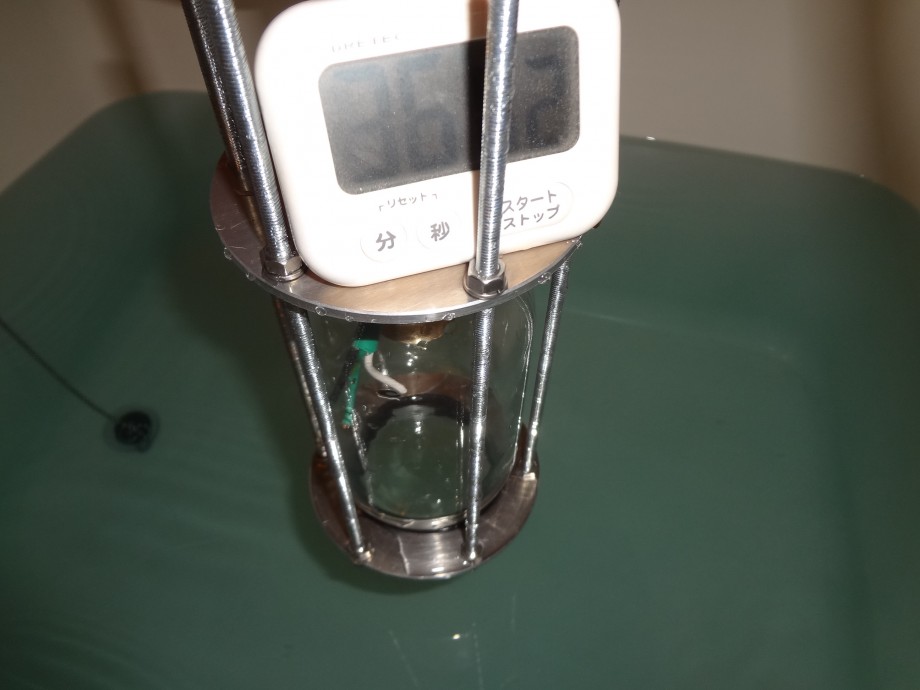

これ、上側のナットは４つだけでテストしてます。

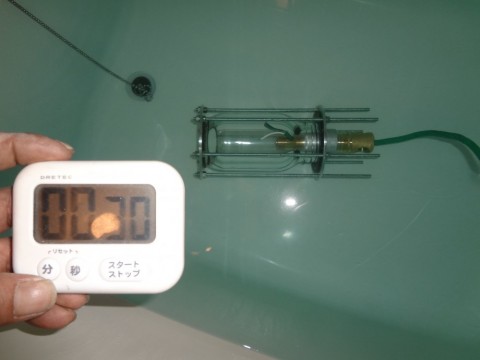

３５分のテストだったが、問題なし。

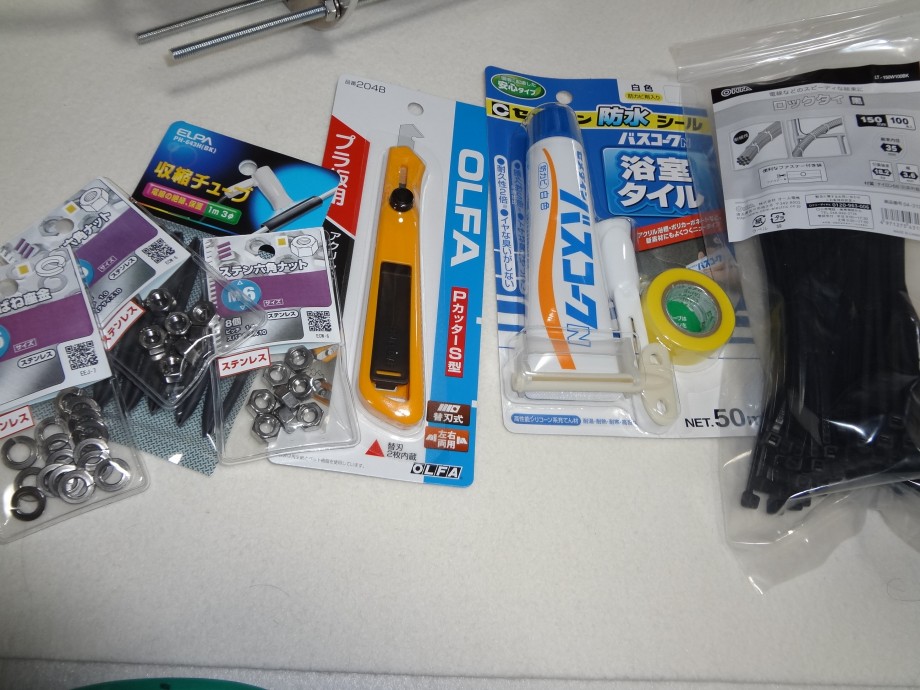

ステンレスネジ、シール剤、タイラップなど購入。

配線をやるので熱収縮チューブも、

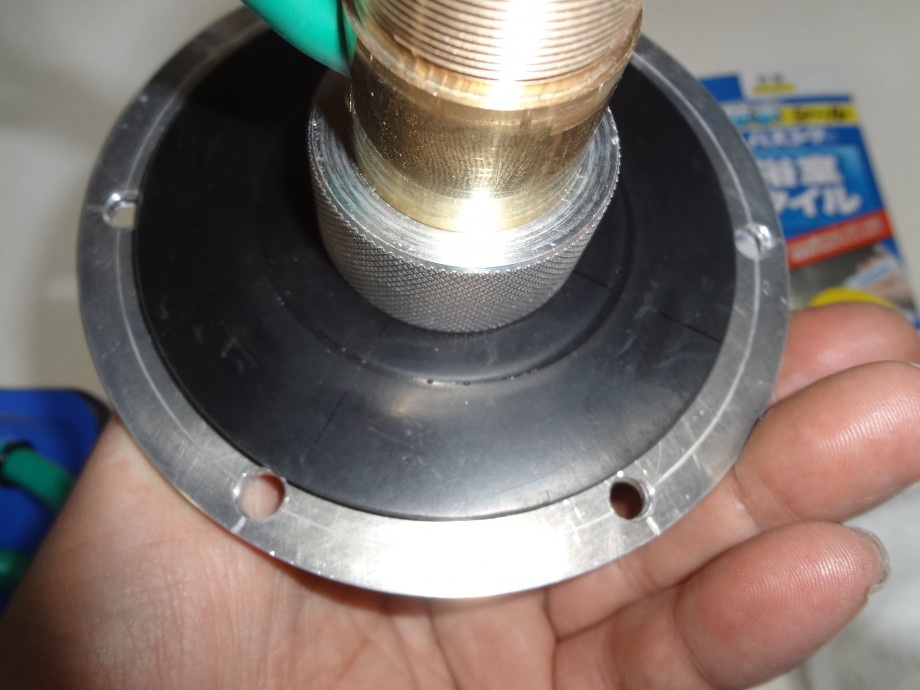

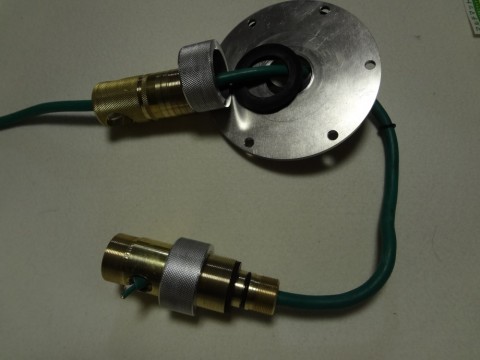

これは、フタの代わりのゴムパッキン

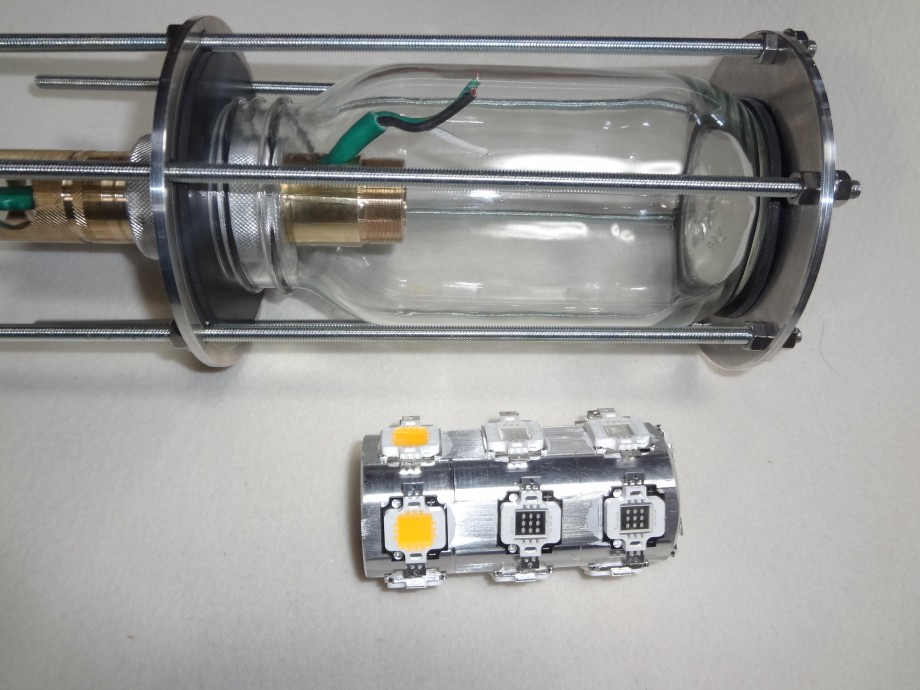

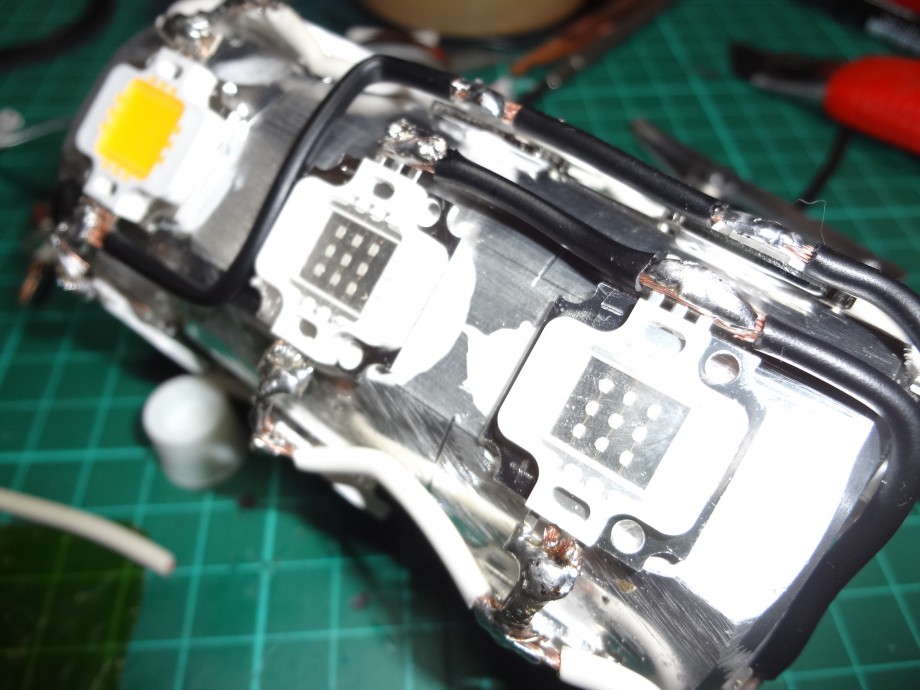

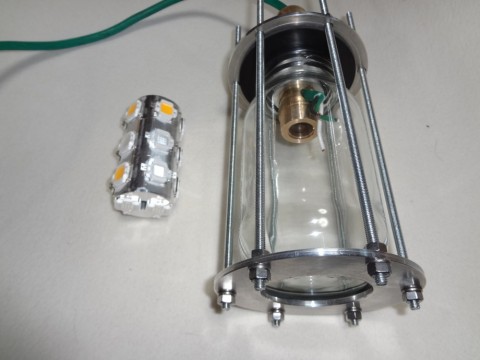

ガンダム的なデザインになったＬＥＤ群

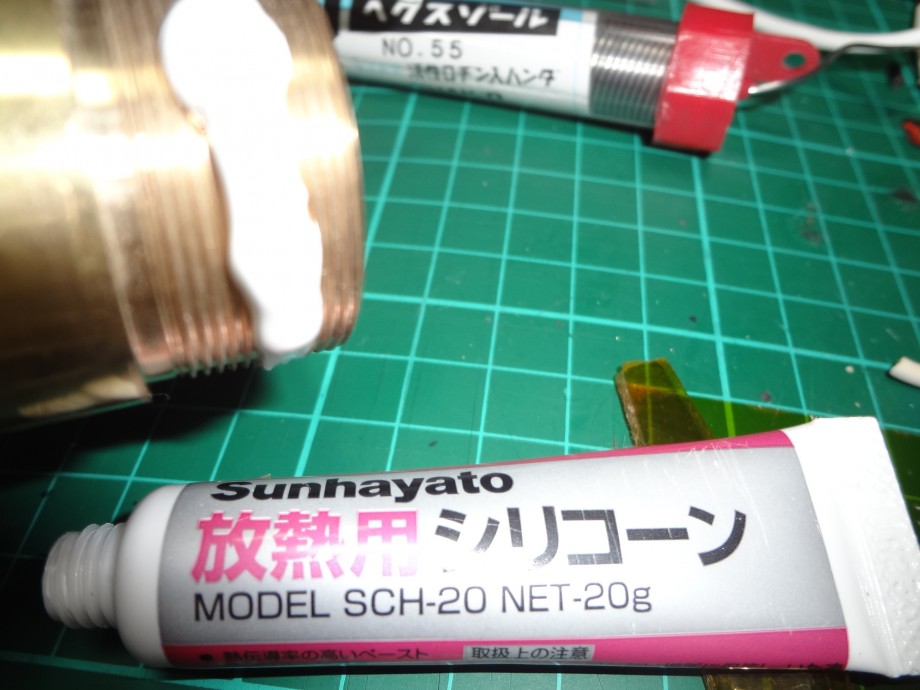

ネジ部分に放熱シリコンを塗布して締め付ける。

最終的な姿・・・、のはずだったんだが・・・、

まず、ＬＥＤを配線した事で、ビンに入らない！

それで、ネスカフェのビンに戻しました。

何処でも入手できるので、逆に良かったか？

加工した部品は、元々、両方に対応しています。

点灯テストをして、問題が発生しました。

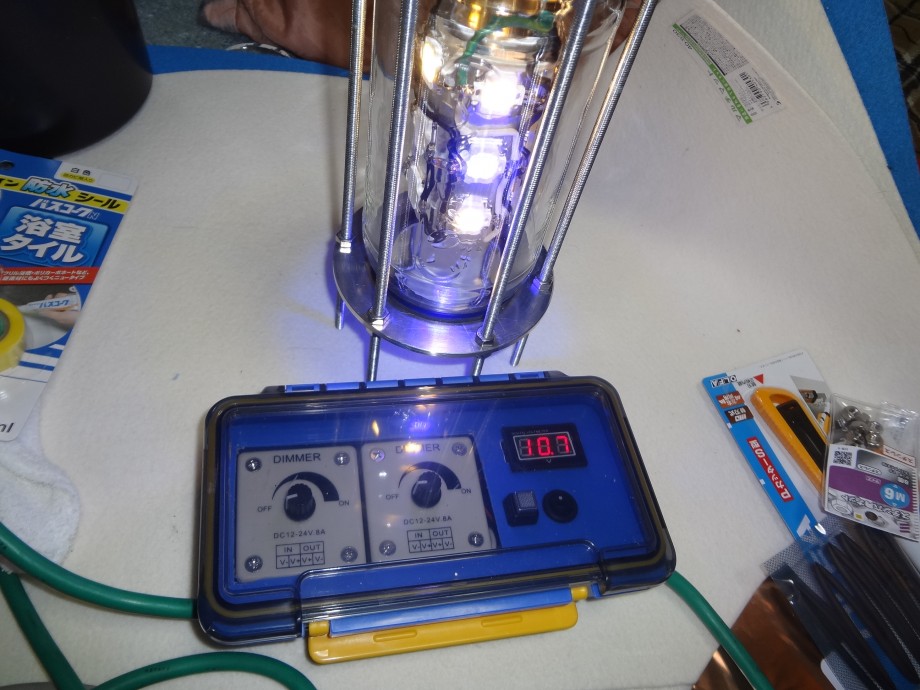

ＬＥＤコントローラーが上手く機能しない！

２個の並列は無理と判断して、スイッチを追加！

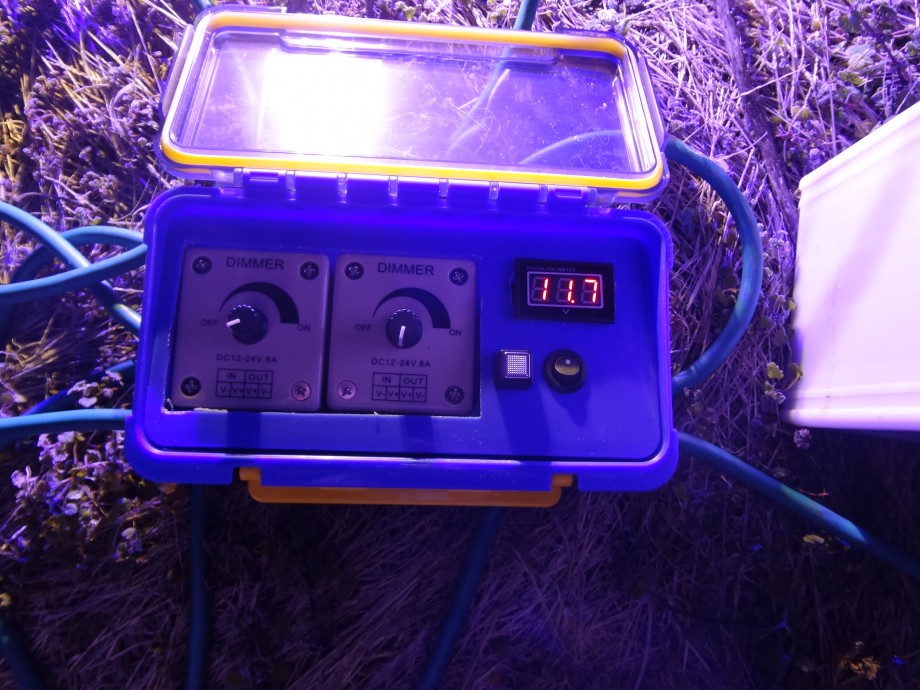

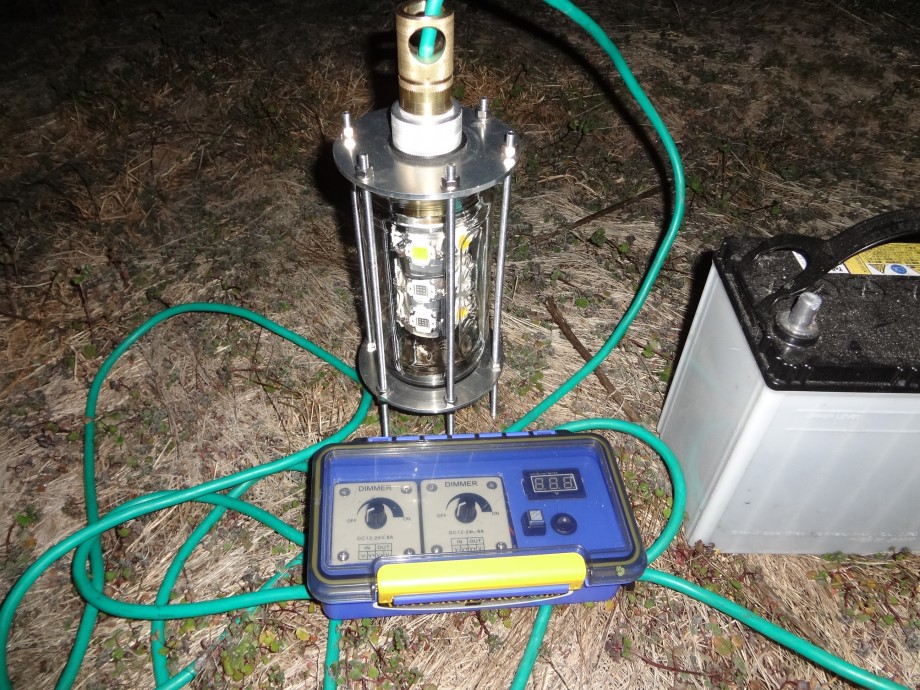

屋外テスト、　電圧１２．６Ｖ

コントローラーは、中央の１個だけ、左はダミー

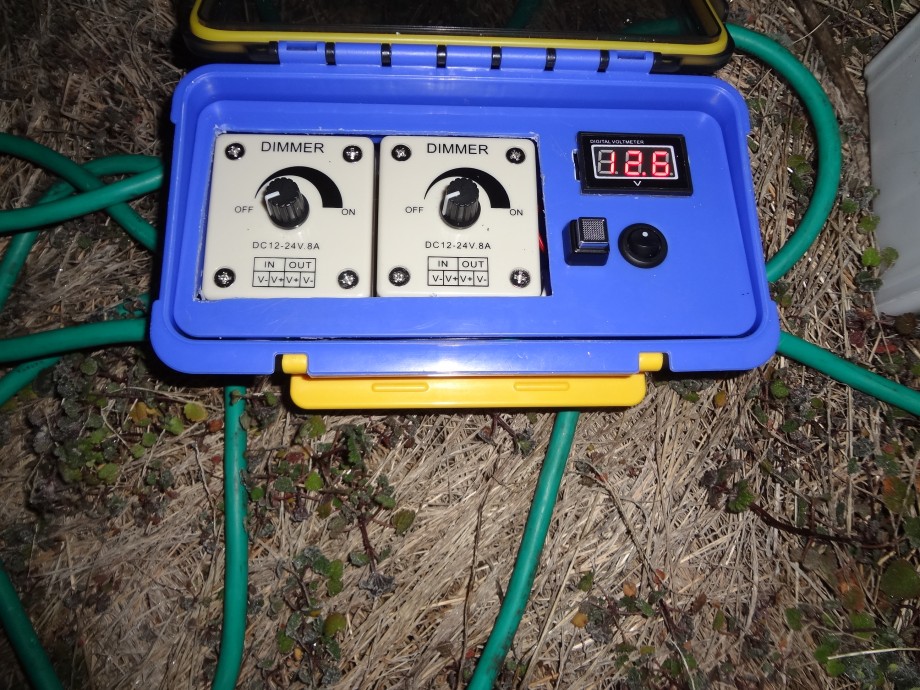

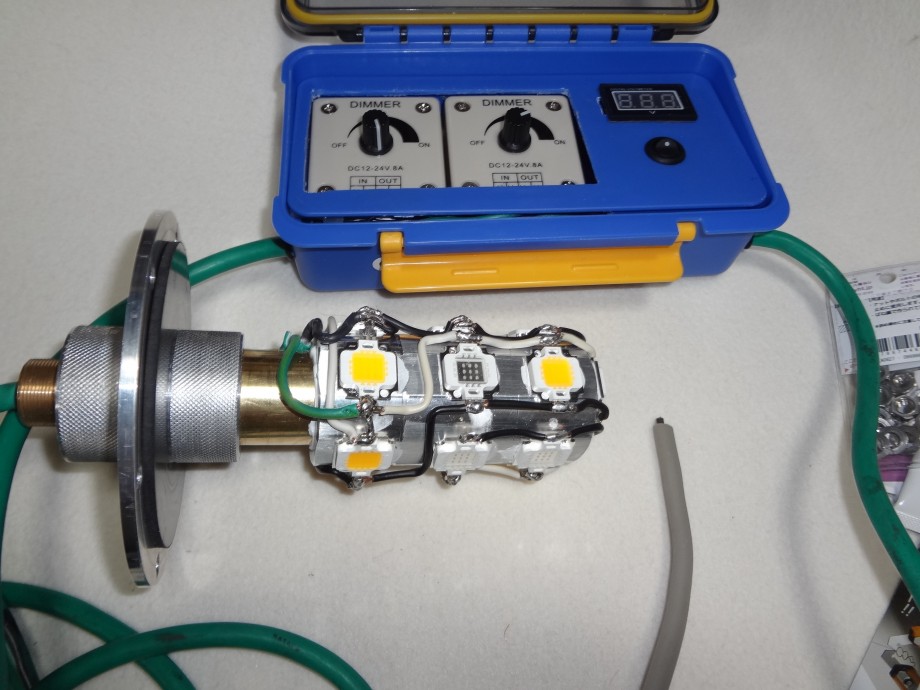

右のスイッチは電圧計のスイッチで、左はＬＥＤを９個から、１７個に切り替えるのに使う。
緊急だったので、手持ちで対応した。

９個の１０Ｗ　ＬＥＤを消灯～全開に無段階に調整できる。
左スイッチＯＮで、１７個のＬＥＤをコントロールできるようになる。

（その場合、電流が８Ａ、ＭＡＸなのか、それとも残り８個が全開なのかは不明、コントローラーがマイナス側を制御している雰囲気なので、１時間で８Ａを消費するのか？？？）

本来、計算上は抵抗が必要だが、バッテリーに負荷が掛ると電圧が落ちるので、多少、オーバードライブだが、明るさを優先した。
車に繋いだ場合、エンジンを掛けて充電しながらだとマズイかも知れない。

その代わり、バッテリーの電圧が落ちても、照度は持続しそうです。
（電気を吸い上げちゃう恐れが有るので早めに消して欲しいか？）

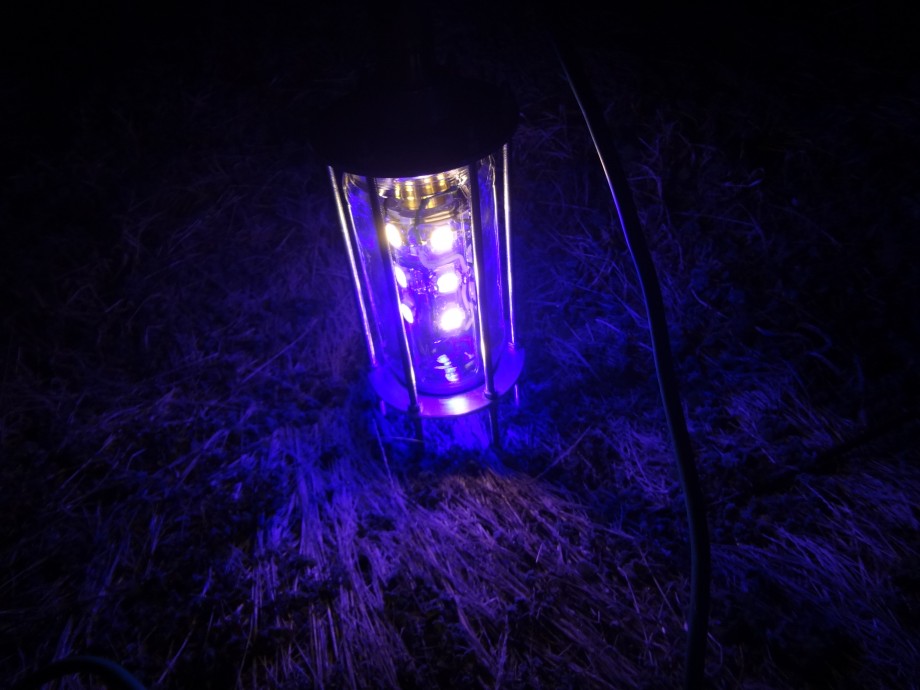

これは９個（暖白色　優先、下はブルー×１個）

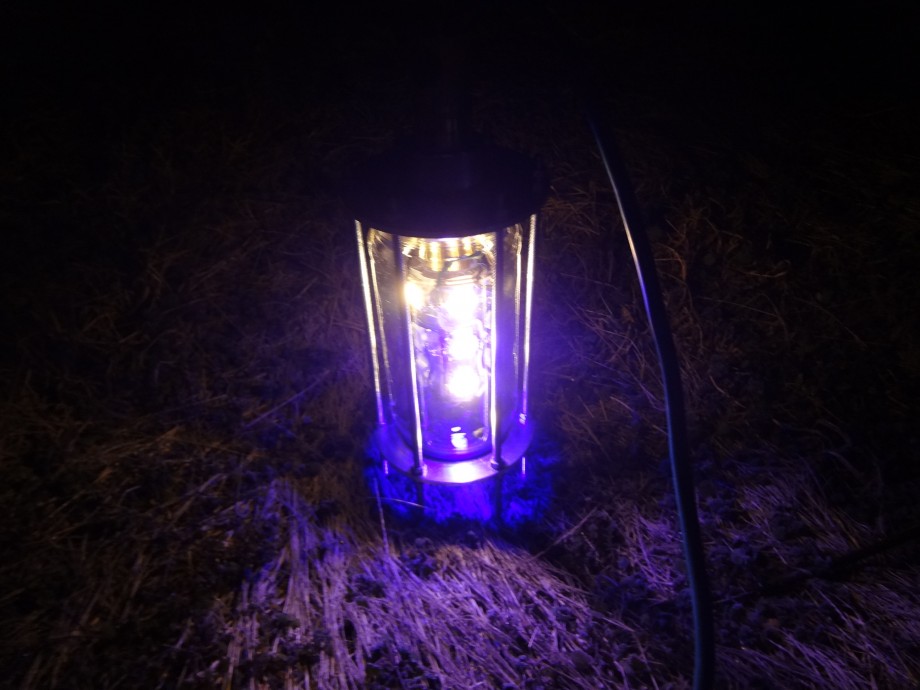

これは１７個！（暖白色×７個＋ブルー×１０個）

明るさが伝わらないので、手を写す。

大体、６～７ｍほどの距離。

明るさは、かなり凄い！！

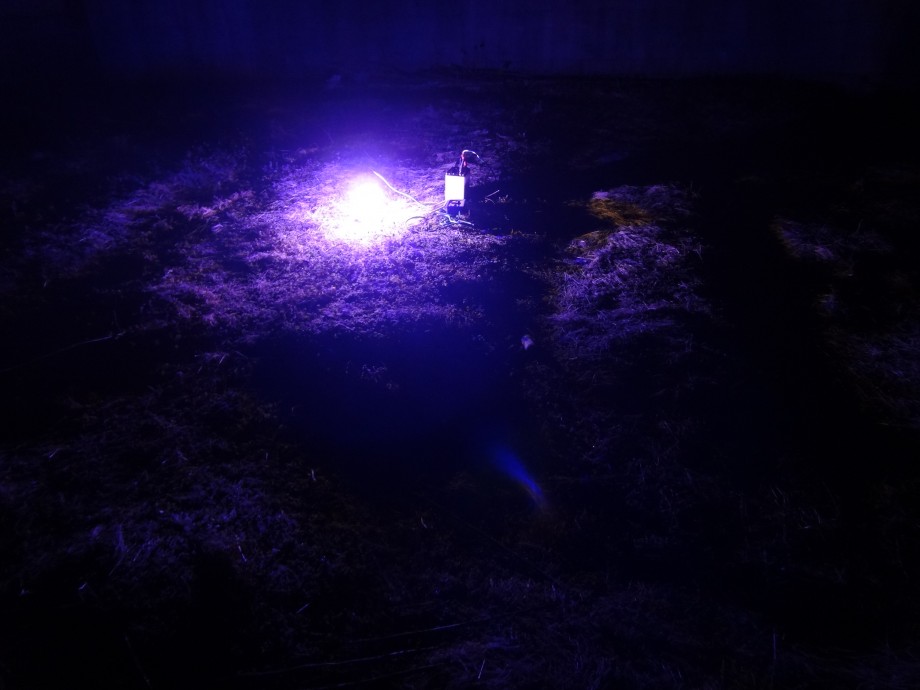

周囲３０ｍ範囲は、キャンプファイヤーより明るいと表現して見よう！

全開中の電圧は、１１．７Ｖ、電圧が落ちる。

眩しい！！

発熱は、大した事ないようだ。

このログを書いている現在、テストの為、目がオカシイ。目に来るようだ・・・、

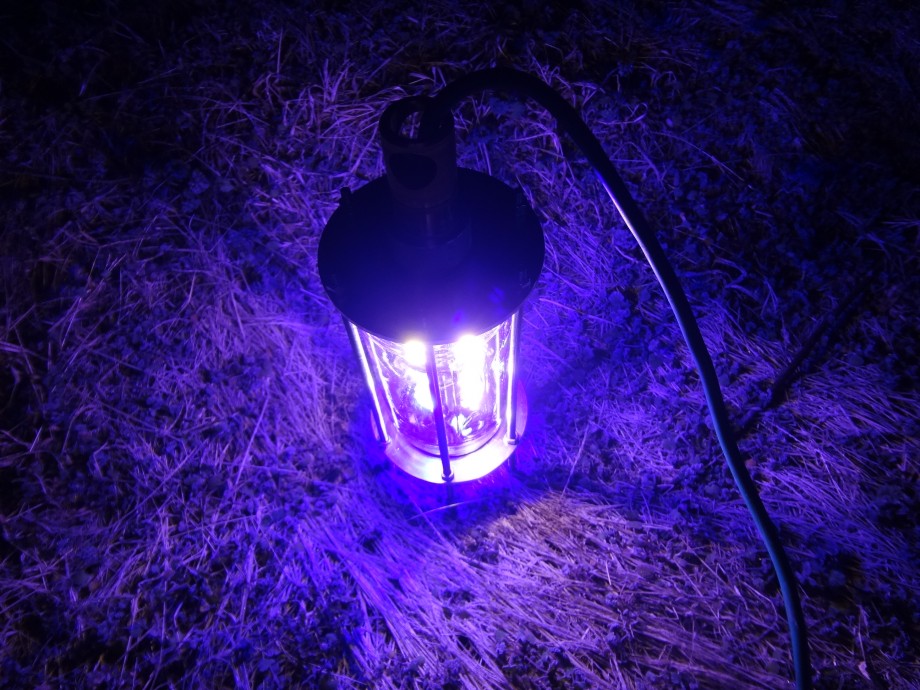

これが完成品の姿

後は、ネジの長さを切って調整し、シール剤を塗布する程度で終わり。

殆どの部品を削り出し、１つ１つ作り上げる。

これがワンオフ！

この世に無い物を作り出す手間を理解出来ましたか？

簡単に物が作れると思う方は、自分で作れば良い。

自分が作る場合、少なくとも５年以上、

１０年の寿命を目標に製作します。

どうでしょう？

これで、ワンオフのプロと認めて頂けますか？

命名　爆漁１！（ワン）
