ジムニーJB23 ドラレコ取り付けとデフホースキャップ製作


今日はくだらないジムニーネタです。

ドラレコの取り付けとデフブリーザーホースのキャップの製作の2本です。



ドライブレコーダー取り付け


ドラレコ買いました。しかもちょっと面白いところから(^^)

子供の頃からテレビショッピング的なのって見たことあるけど電話をかけて買ったことがない、僕だけじゃなくてそんな人も多いのではないでしょうか。

今回ドラレコをあの
日本直販で買ってみました♪


ま、そこはどうでもいいんですけどね(笑)
ちょっと届くまでドキドキしました(^^;)

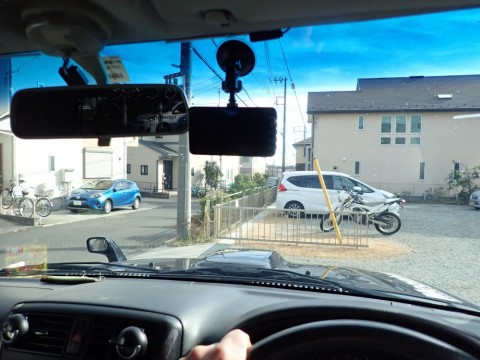

リアカメラ付きの安物ゆえか?ジムニーのフロントガラスには少々デカ過ぎて付属の吸盤で取り付けようとするとかなり邪魔です。

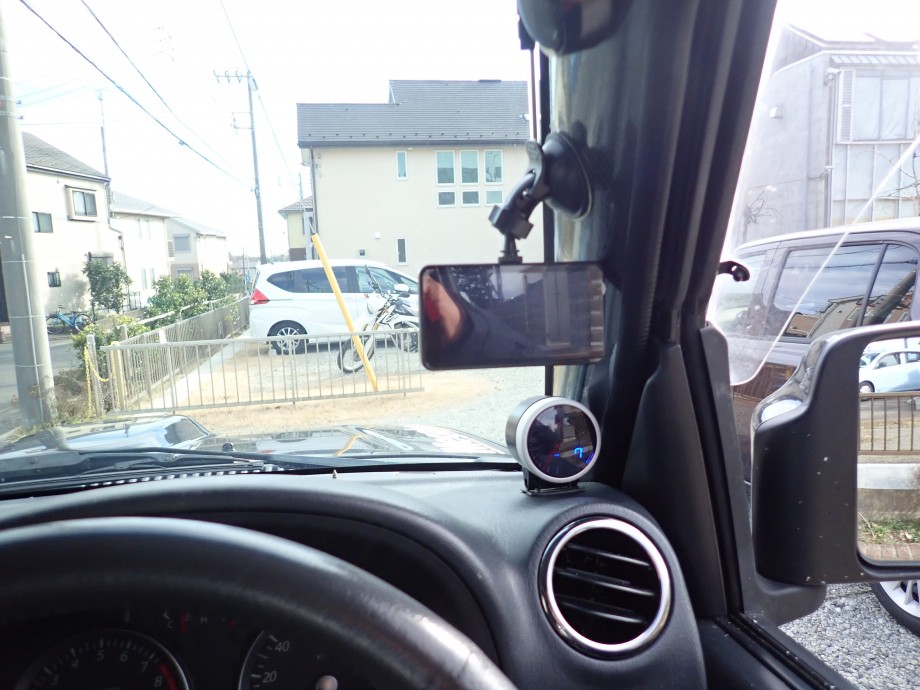

ドラゴンボールのスカウターの様にサイドピラーに付けてみたけど・・やっぱり邪魔。

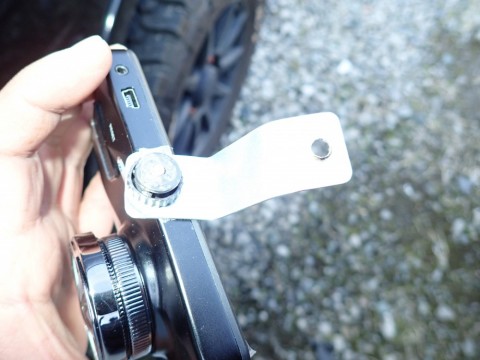

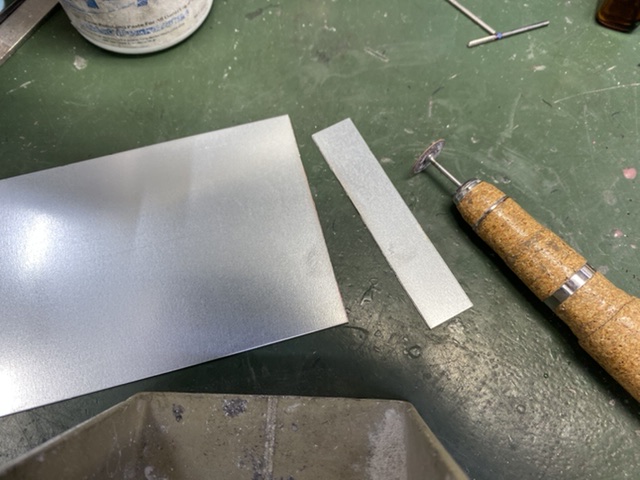

そこで取り付け用の治具を作る為に1mmの鉄板を切り出します。

んでちょちょいと曲げて穴を開けてドラレコをセッティング。
ネジは元々吸盤に付いてた奴を切って再利用してます。

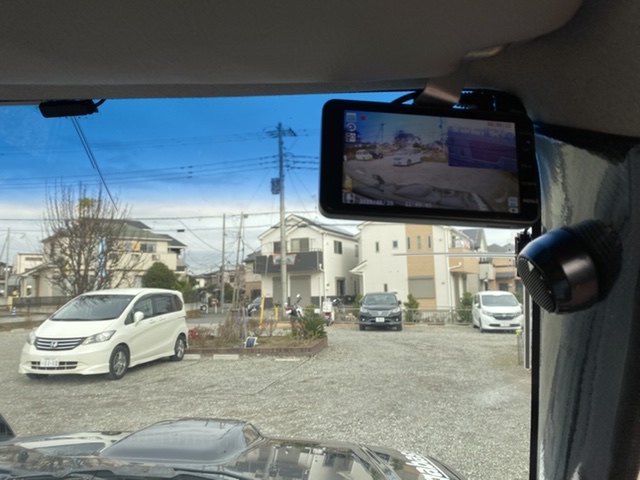

バイザーのネジと共締めにしました。操作も出来るしそれほど邪魔にならない、というかココしか居場所がないという・・。



そして電源。
シガーソケットから電源を取り出すんですが、こんなものがあったら邪魔なので配線切ってアクセサリー電源に繋げようと思ったのですが・・・

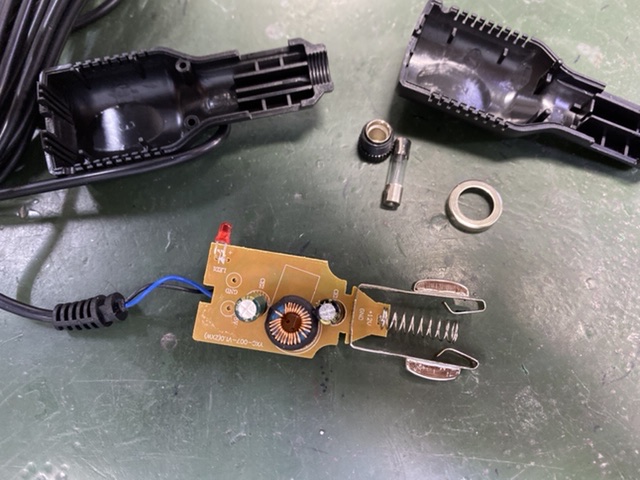

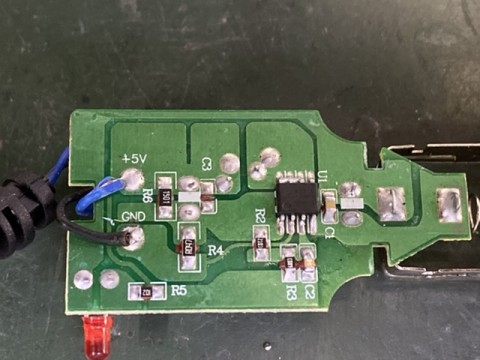

分解して基盤を見るとヒューズがあるし、どうやらこの基盤に付属したマシンで5vまで落として作動しているよう。(青い配線のところに+5Vって書いてある・・)
つまり基盤は無くしちゃダメっぽい・・・たぶん。

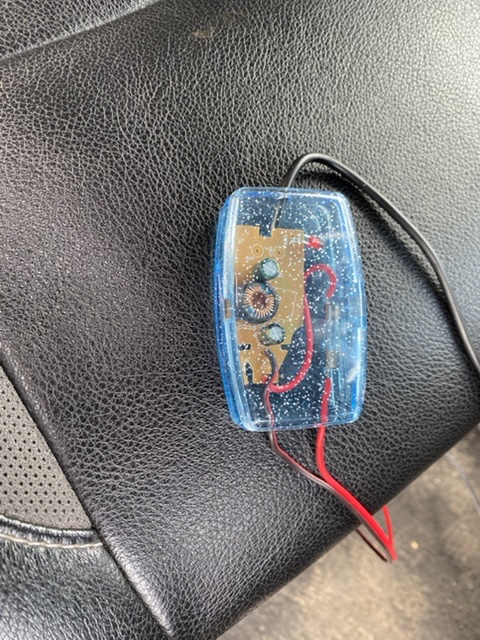

なので適当なケース内に基盤を入れて、ついでにヒューズもハンダ付けして無理やりブッコんで完成です。
シガーソケットから邪魔なものは生えなくなりました♪






デフブリーザーホースのキャップ製作

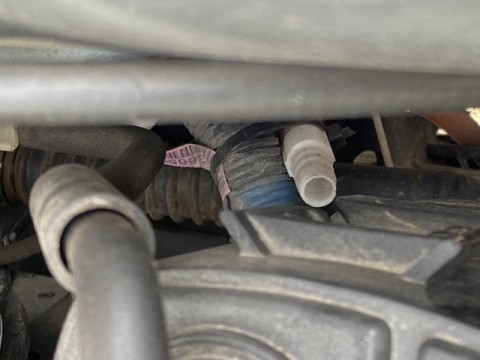

この前ボンネットの中覗いてたら・・・

!?キャップが吹っ飛んで無くなってる!!


ジムニーJB23 デフホースを自作したよ
ちなみに自作のデフブリーザーホースの模様はコチラ。


水が入ることはそうそう無さそうな場所に出しているけど、キャップがないとホコリやらゴミやらデフに入りまくり。
ヤフオクでキャップだけ探したけど見つからない。かと言ってスズキに部品番号で頼むのもメンドクサイ。

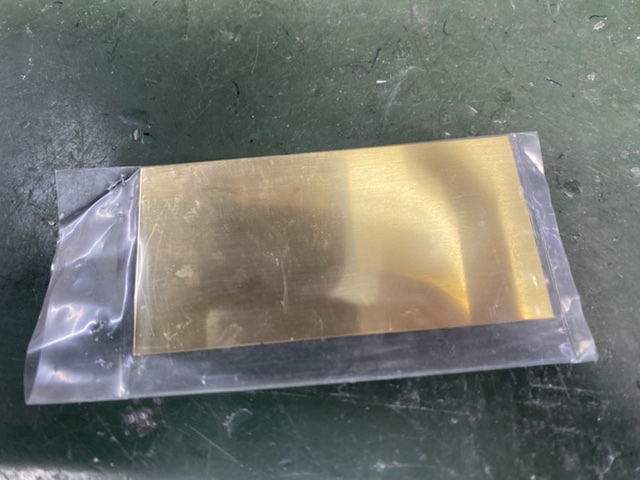

手元にあったナイフ製作用に持っていた真鍮板を切って適当に曲げてキャップを作ります。


レーザー溶接で仮止めしてナイフ用の低融銀ロウを流して接着しています。

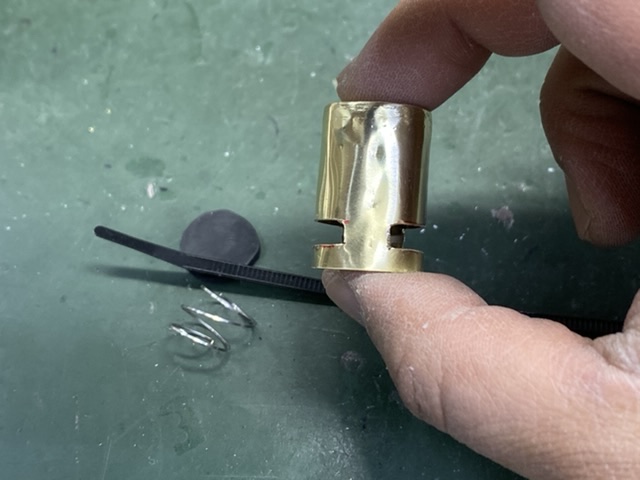

矯正治療用のワイヤーをコイル状に巻いてバネを作り、ゴム板を丸く切ってパッキンを作ります。

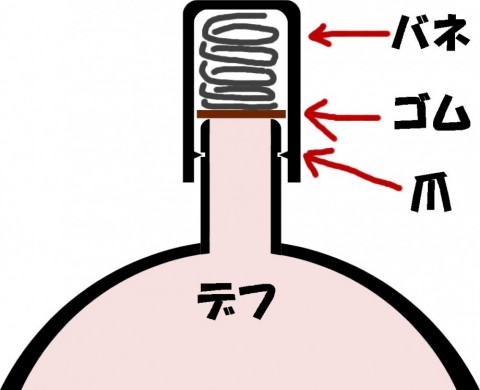

こんな構造にすればいいだけ♪

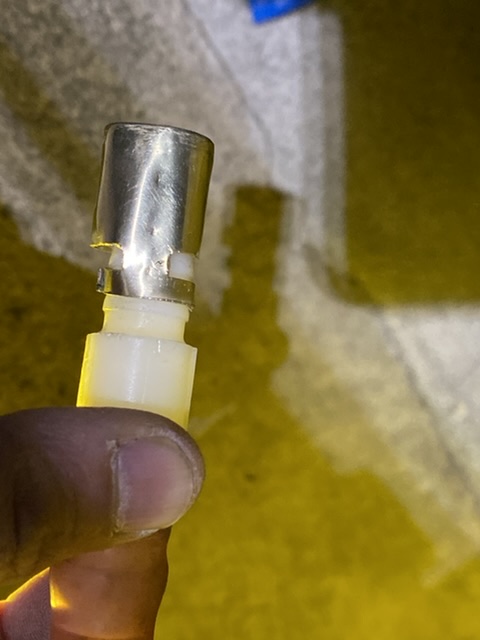

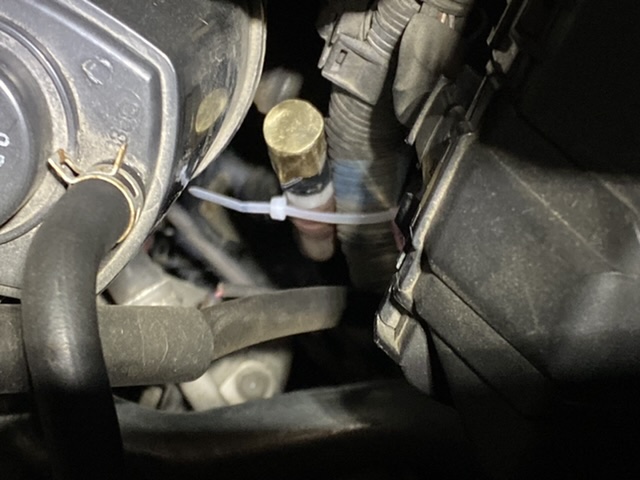

キャップの下側をカシメて、一応結束バンドとテープでも止めて完成♪

超適当ですがちゃんと機能しています(笑)
