【爆光ヘッドライトのハンドメイド】閃、途中経過

変態ライトマニアです！市販品を改造して、明るくして楽しんでいます。(笑) また、ソル友申請など、お気軽にどうぞ！ヤフオク http://sellinglist.auctions.yahoo.co.jp/ user/fumiaki12001 フェイスブック https://www.facebook.com/ fumiaki.nakamura.98

▼ 閃、途中経過

ジャンル:日記/一般
(レッドＬＥＤライト)

本日、久しぶりに旋盤に行ったら、こうなってました。

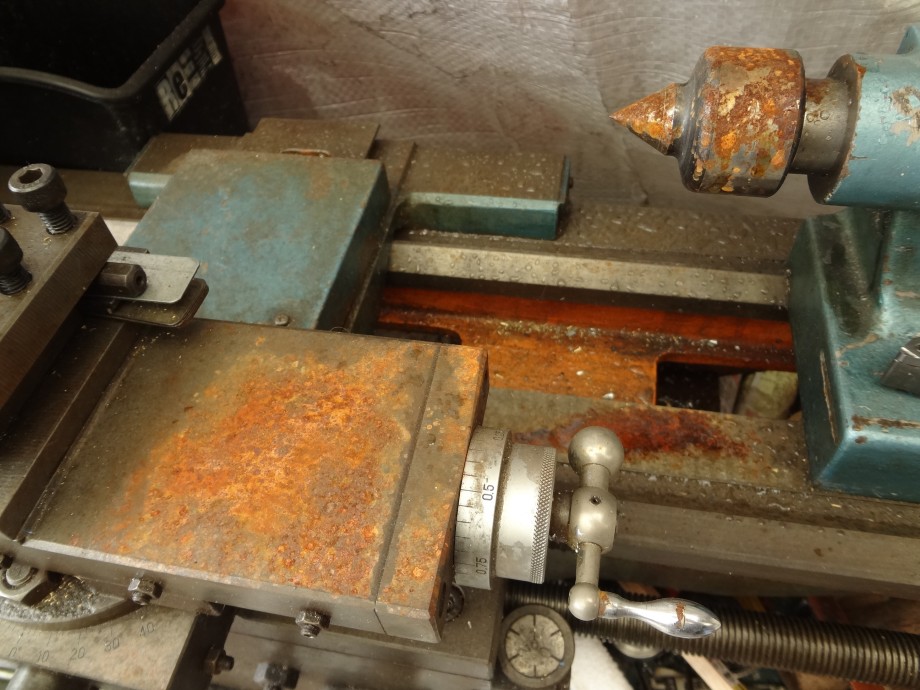

サビてる！！(泣)

ＣＲＣとかのオイルでは、短期間で蒸発しちゃうような気がします。

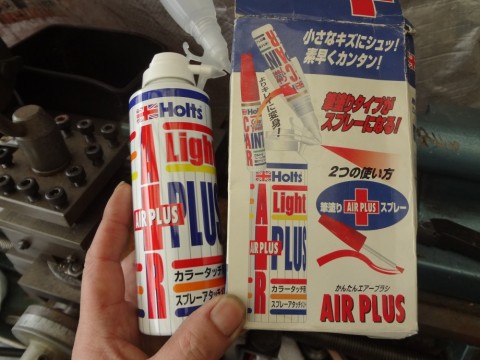

それで、こんなのが有ったので、普通の防錆オイルをスプレーして見ます。

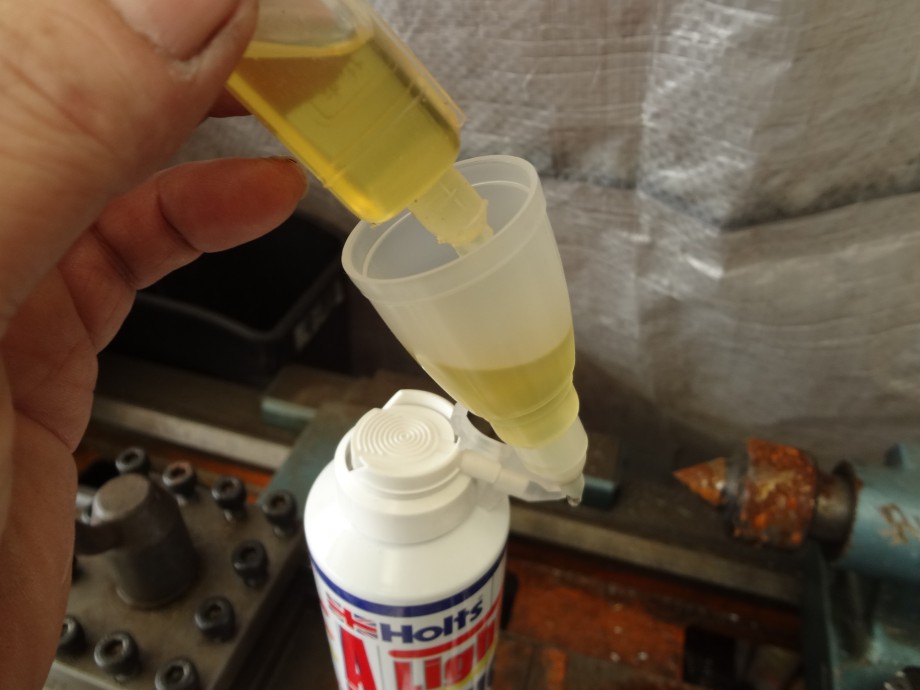

カップにオイルを入れて、

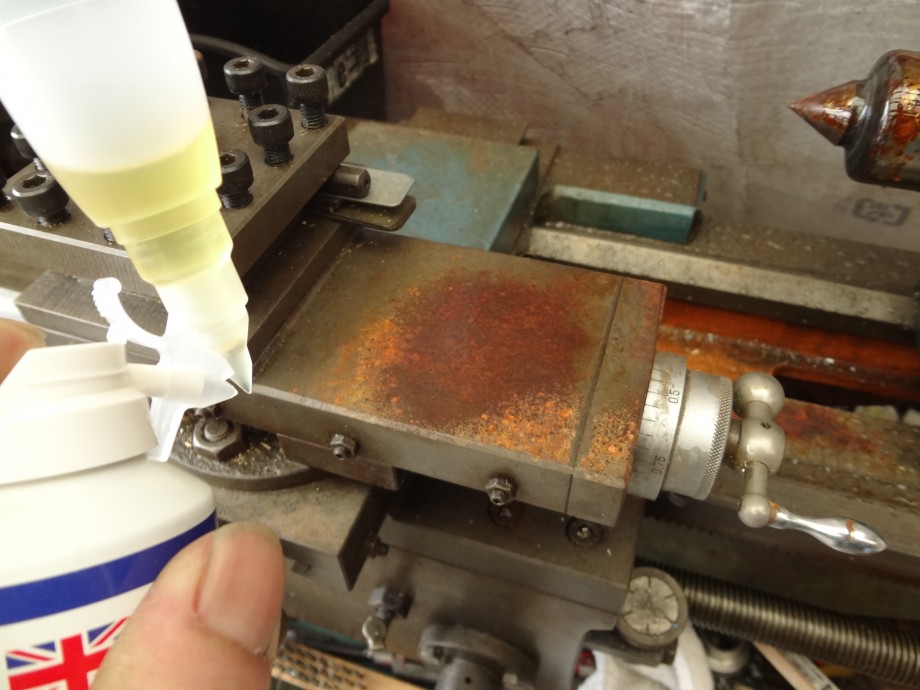

スプレーします。　結構、キレイに吹けました！

さて、ここからが本番です。

このサーキットボードを別の物に交換しなければならない。しかし、このボード、どうやっても外せません。

壊して見ました。

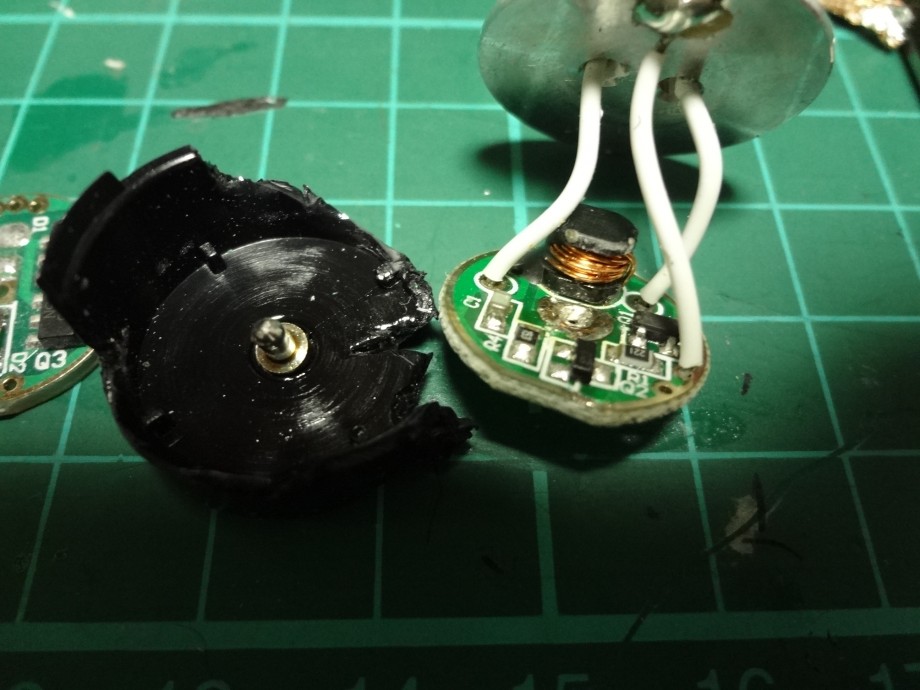

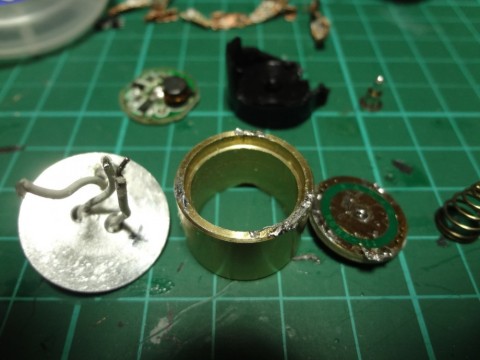

中心の電極が強固にハンダ付けされていました。

なぜ、壊したのかと言うと、配線の長さが短く、先端部分から、外したかったのです。

壊した、黒い部品の代わりを製作します。

プラスチックでは、サーキットボードの放熱が出来ないので、当初から真鍮で作る予定でした。

反射板付きの部品を削り出し、サーキットボードを載せる部品に変えます。

しかし、３回失敗しました！

限界を超えて、ねじ山部分が破損します！(泣)

諦めて、真鍮で部品を削り出します。

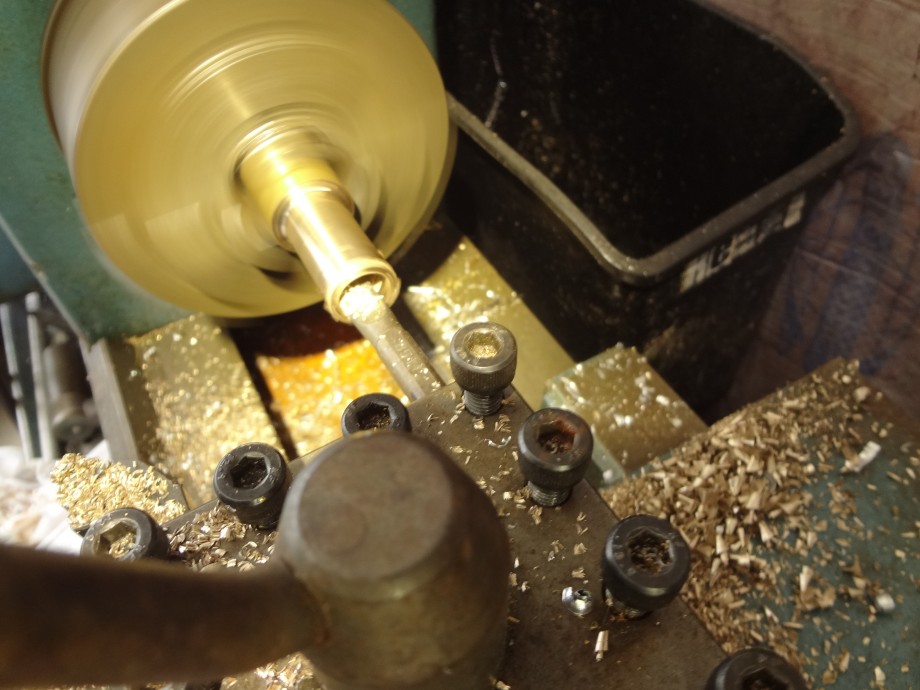

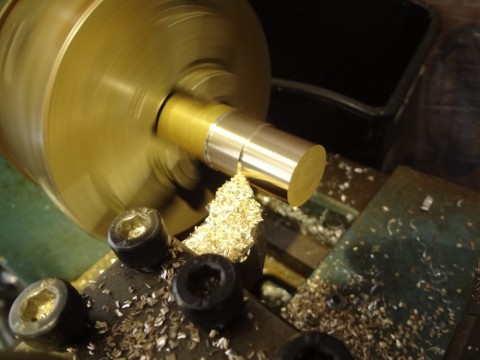

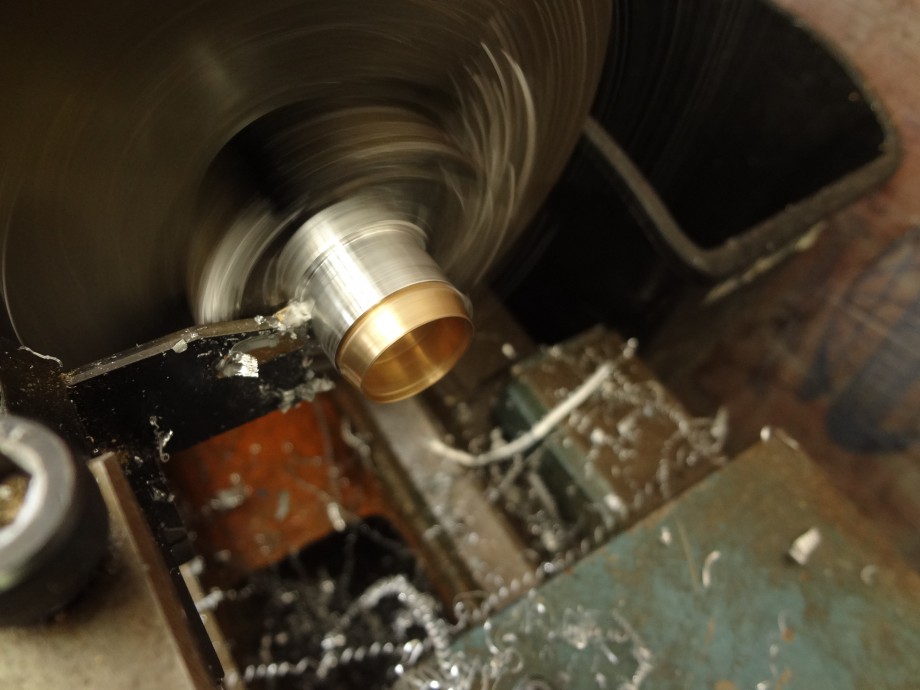

丸棒の切削中。

外径を１００分の１レベルで削り出します！

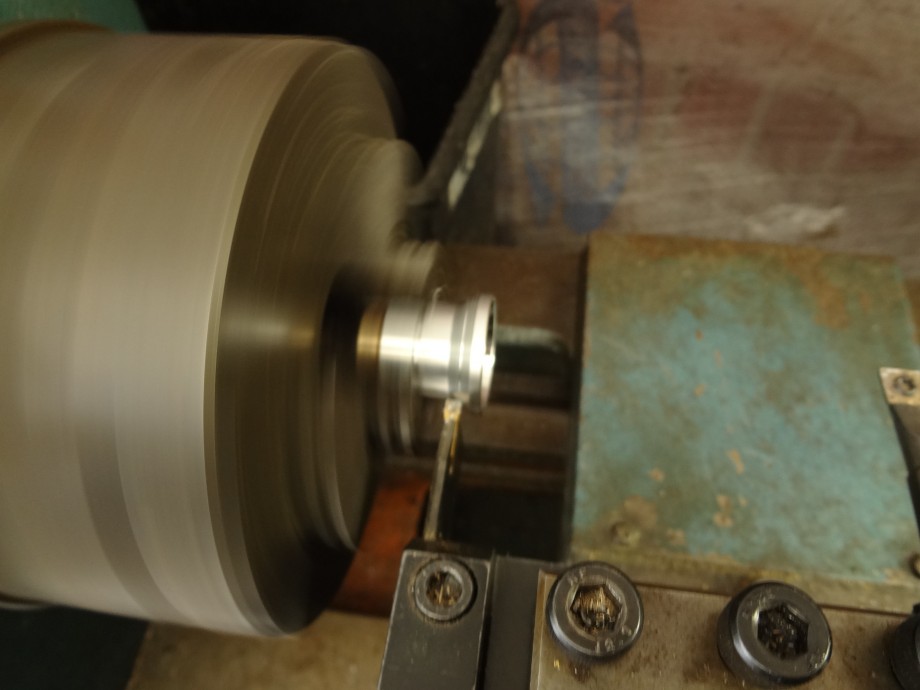

その後、内径加工です。

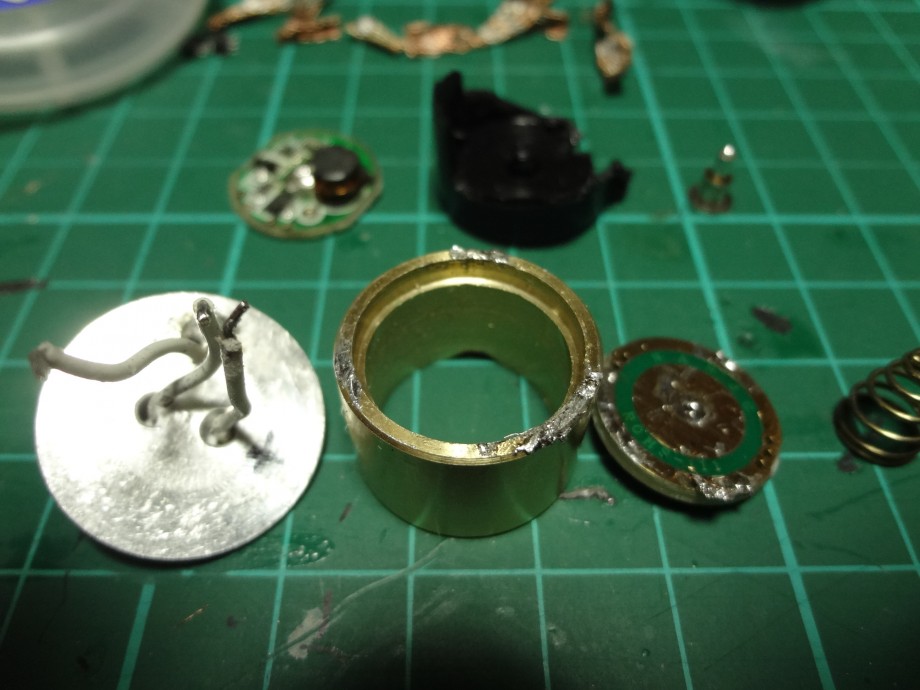

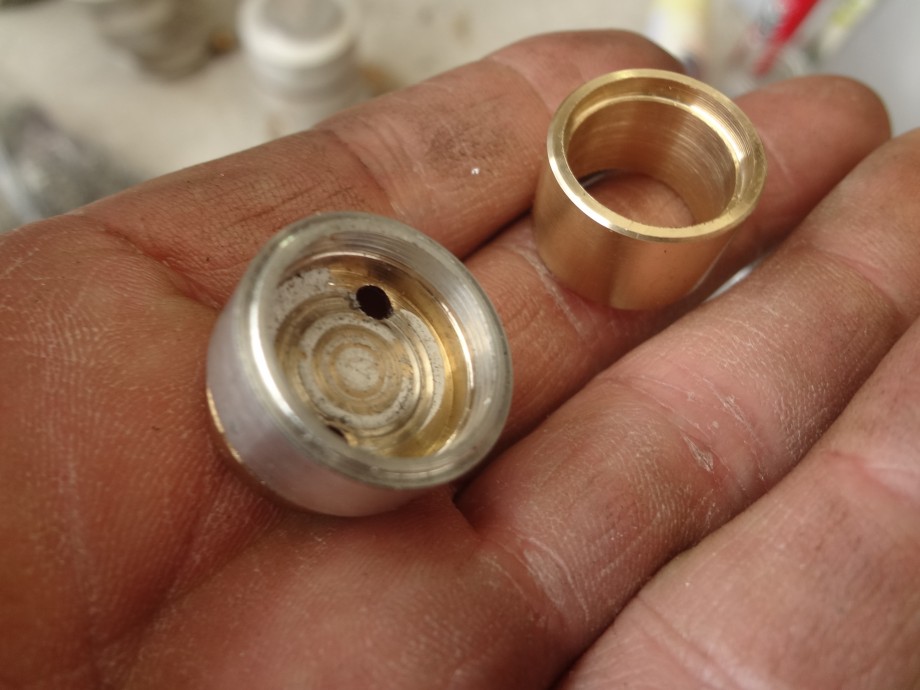

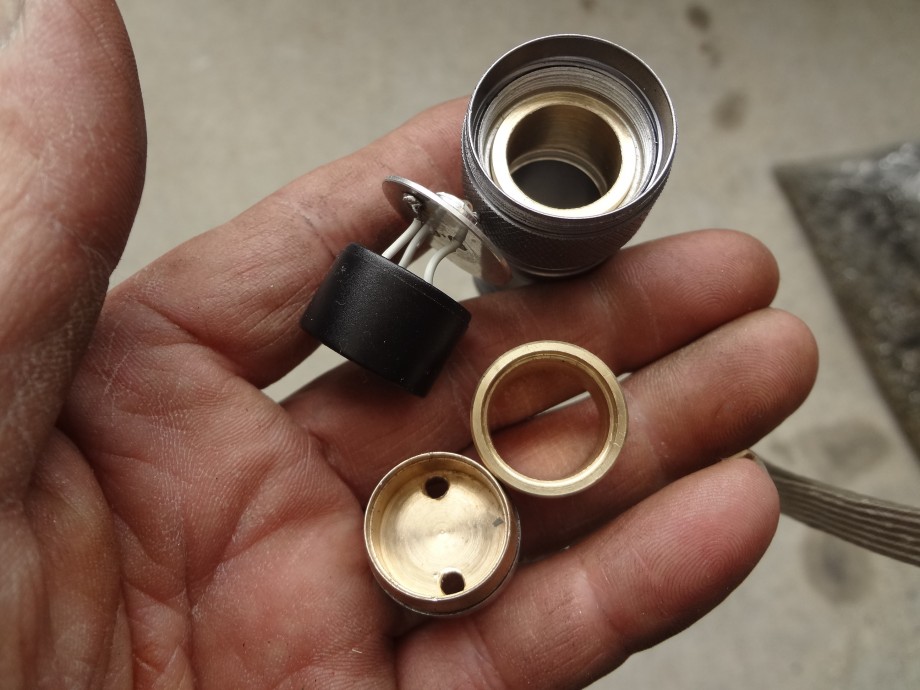

左が失敗作。３個失敗です。

右が削り出し部品、

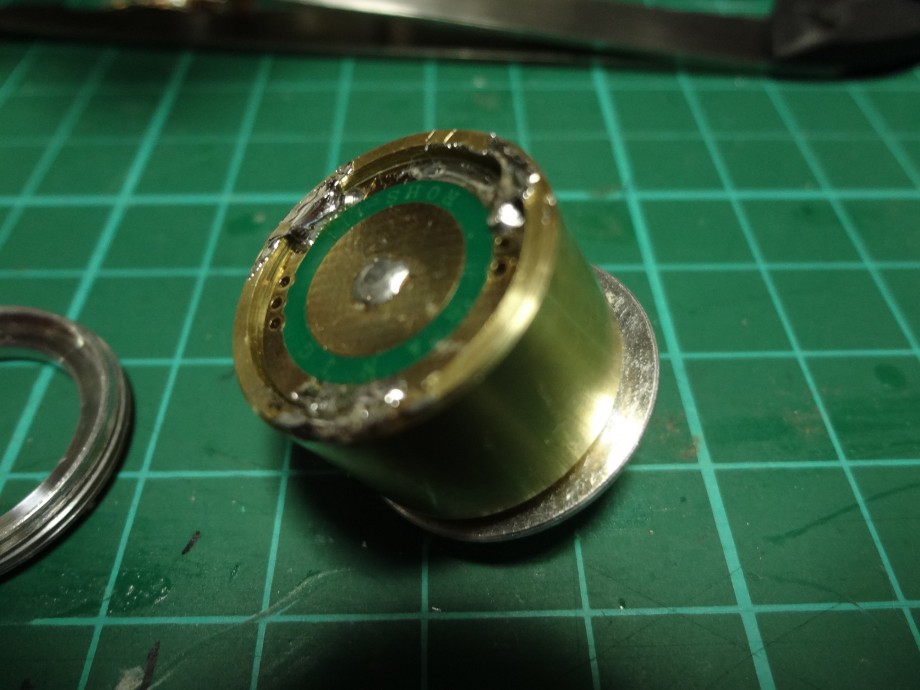

ライトにスッポリと納まりました。

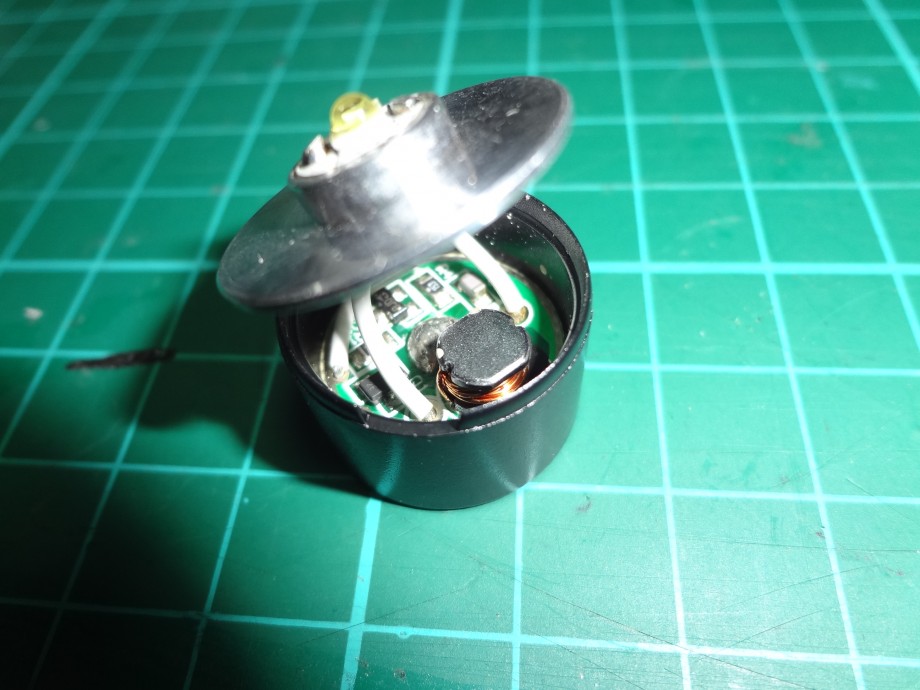

このように、組み上げて点灯して見たのですが、

ＣＲ１２３Ａでは、明るくない！

サーキットボードが、３．７Ｖ充電池用なので、ソレが原因と判断。

リチュームイオン充電池を入れたんですが、点灯しない！

どうも、ライトのフタが閉らない事が原因と予想。

充電池を調べて見ると？

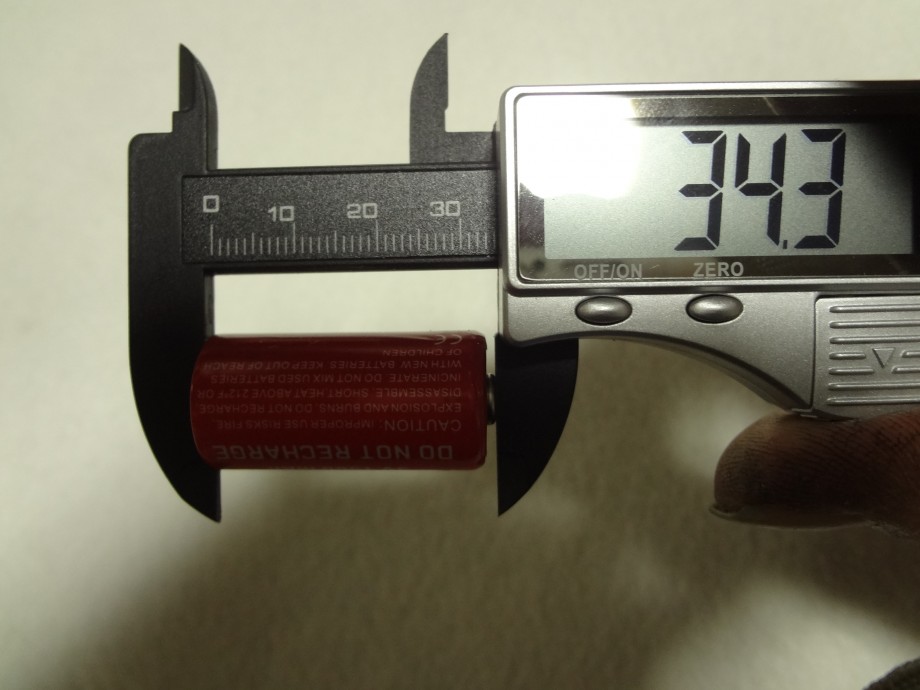

ＣＲ１２３Ａ　３４．３ｍｍ
（電気が通らないようにカーボンノギスです）

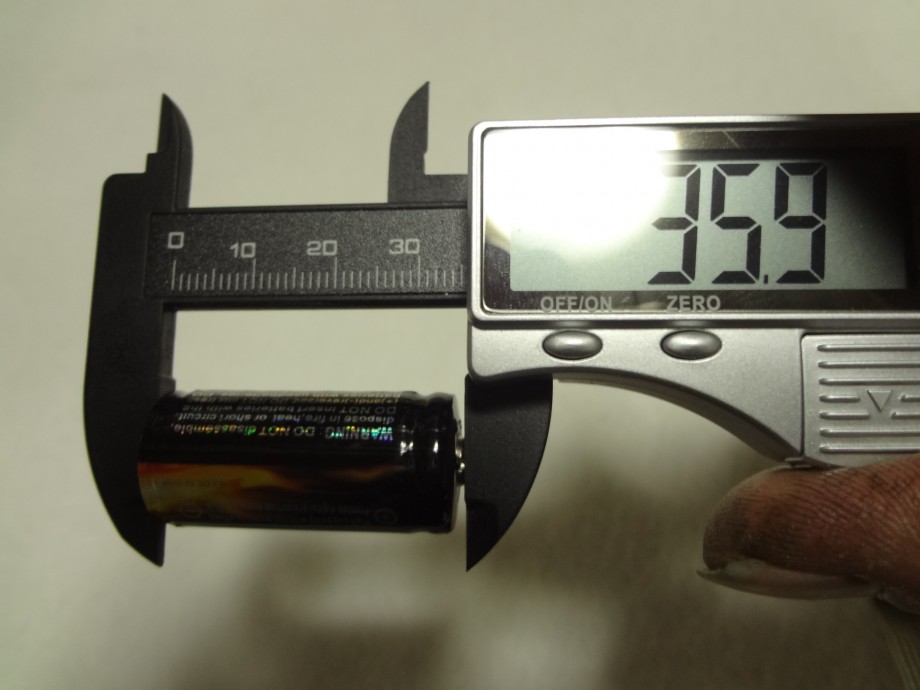

リチュームイオン１６３４０充電池　３５．９ｍｍ

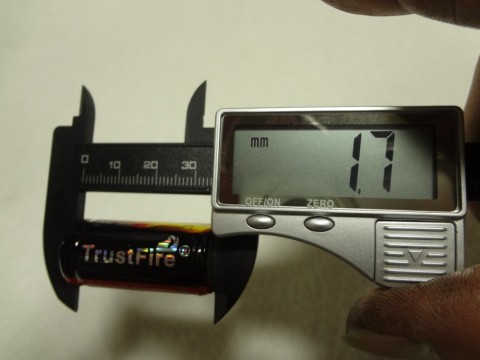

その差、１．７ｍｍ長い事が判明。
（0.1ぐらいは測定誤差です）

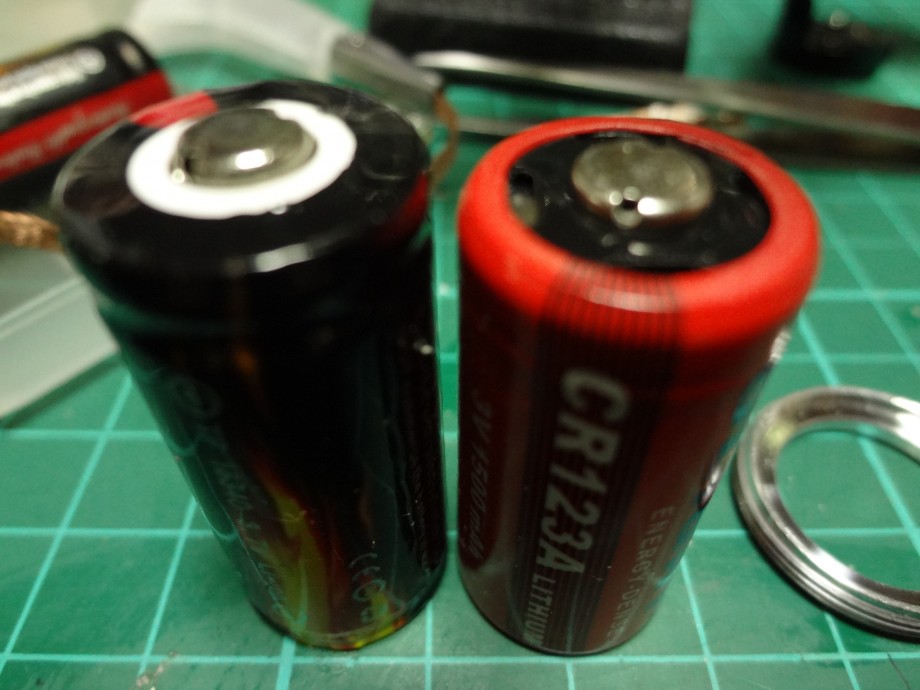

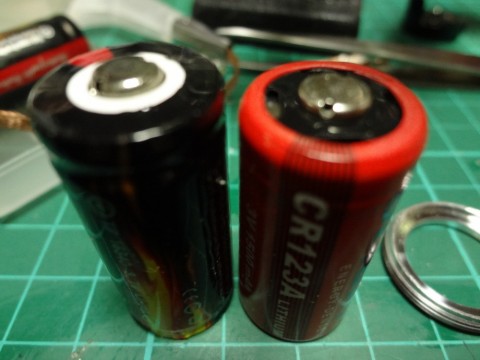

こんなに長さが違う。

プロテクト回路分、長い！

それで、現在、バラバラに戻りました。

明日、この真鍮部品を修正して、サーキットボードが奥に深く入るようにします。

純正では、無理だったので、真鍮を削り出して正解だったかな？

これが成功したら、本番用に入ります。

本番用は、更に、ＬＥＤの放熱基板の大きさの問題が有ります。

そして、ＬＥＤの高さも焦点に影響します。

どちらも、かなり厄介な問題です。

普通では、とても改造は無理です。

ああ、どうやろうか？？？(汗)

これが、試作用と本番用のライトが必要な理由です。

試作品は、分解・組み立てを繰り返し、不具合を修正し、寸法を決めて行きます。

設計通りにモノが出来れば、良いが、殆ど何かしらの問題が発生します。

解決する手法を考えないと、そこで失敗となります。

頭は生きている内に使うのが良いでしょうか！(笑)

まだ、まだ、先は長そうです。
