▼ 水中集魚灯 その5
- ジャンル:日記/一般
- (集魚灯)
瓶を変更した事により、フタが錆びると言う問題が浮上した。(汗)
それを回避するには、フタを使わない事が良い?
上下の板で締め付ければ、防水が可能になる。
アルミの4mm板、前回、大き過ぎて旋盤のチャックに掴めなかった。
そこで、中心の穴にボルトを締めて、そのボルトを締め付ける。

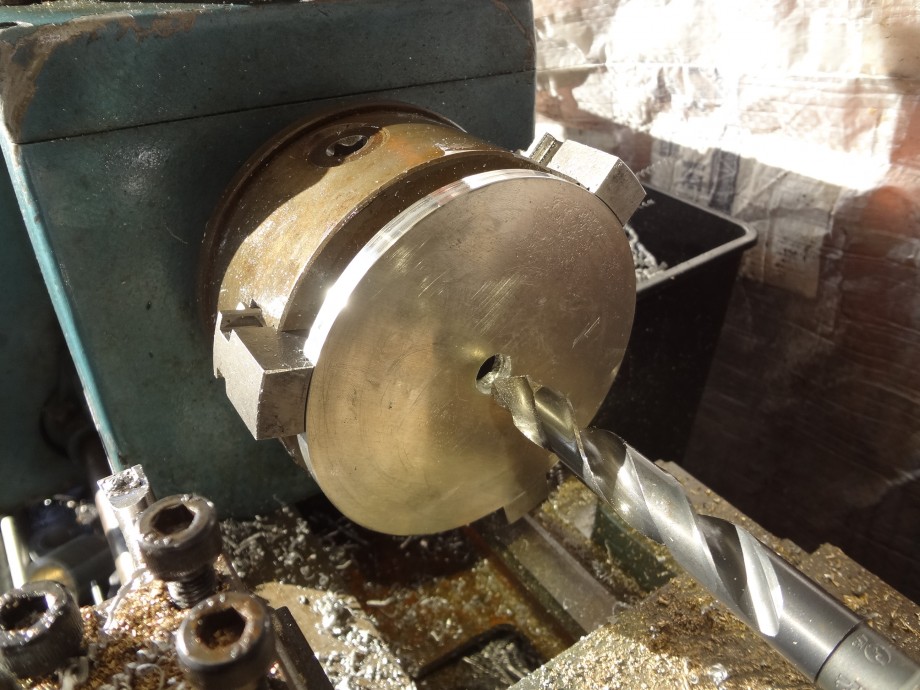

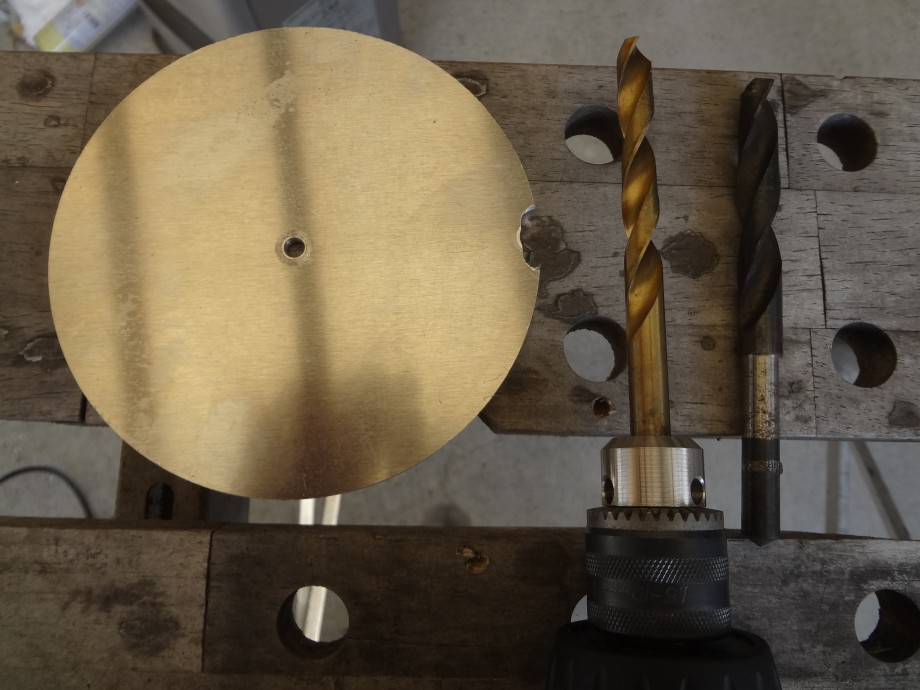

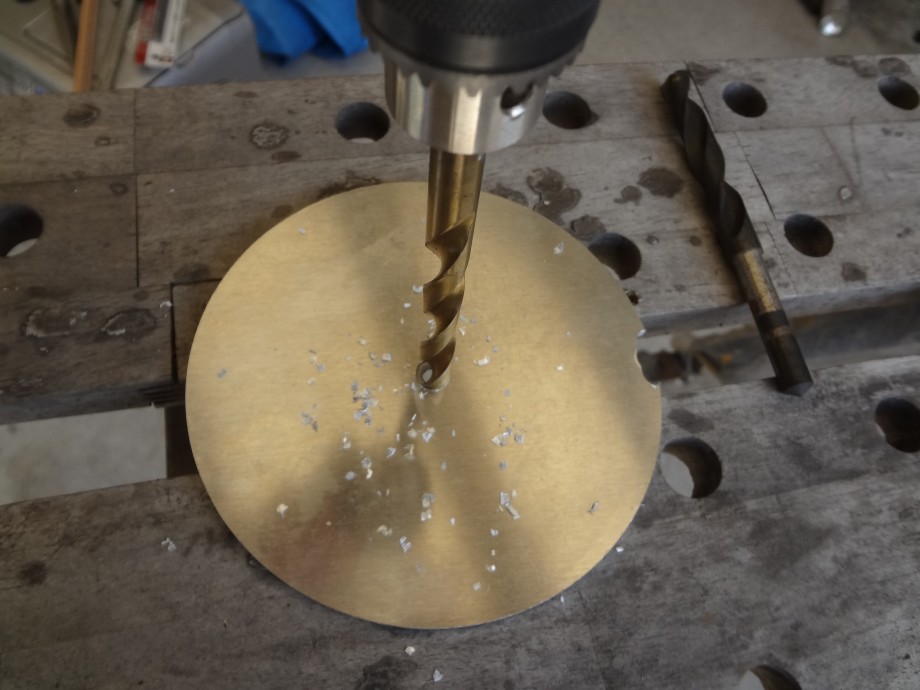

穴をドリルで広げる。
順に大きいドリルで広げて行く。

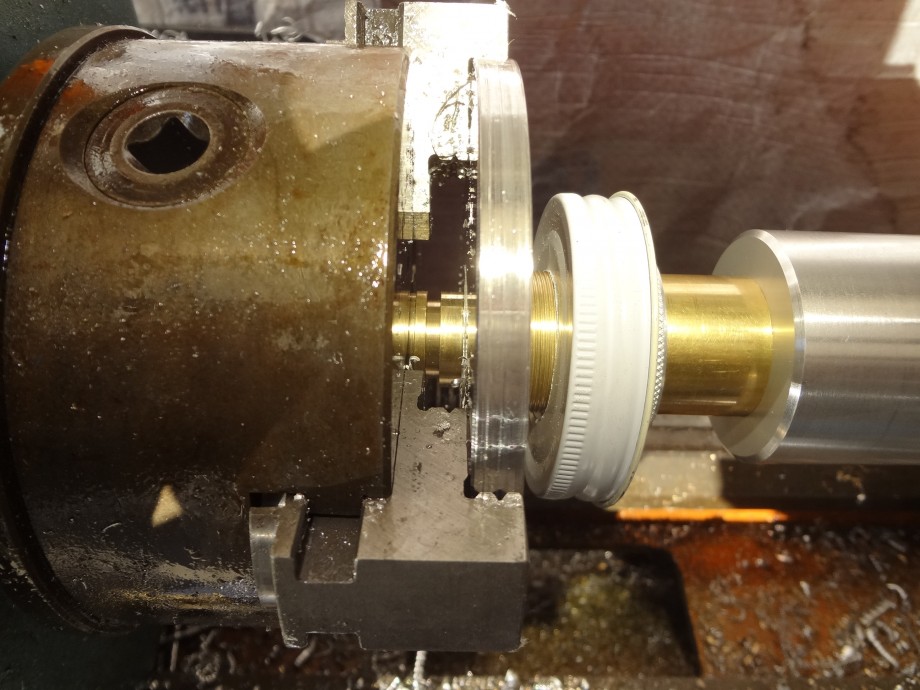

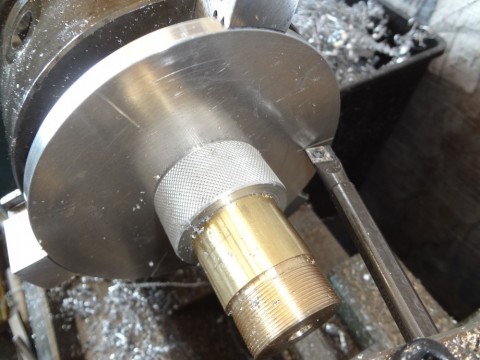

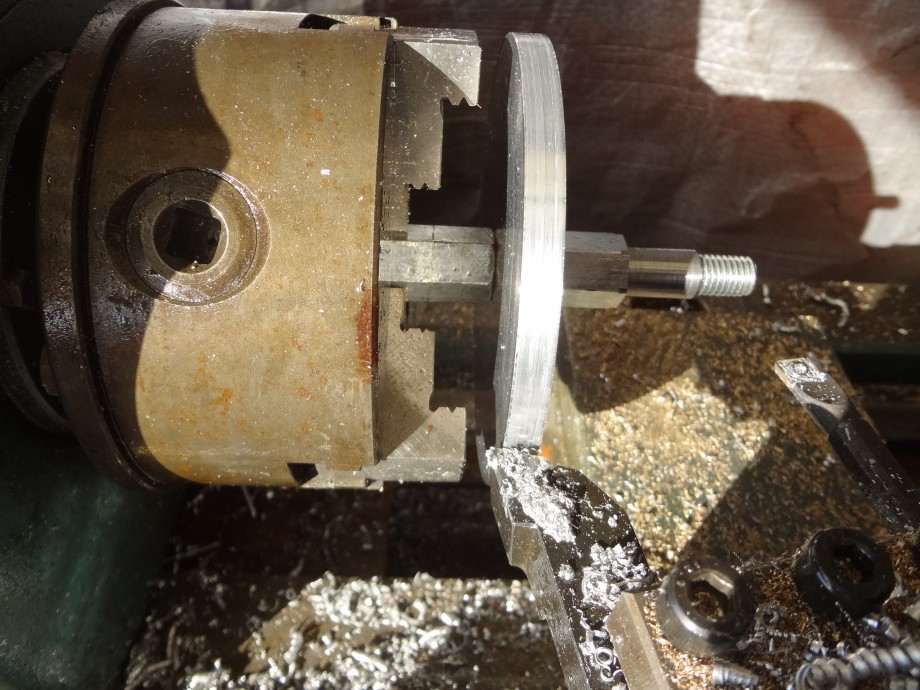

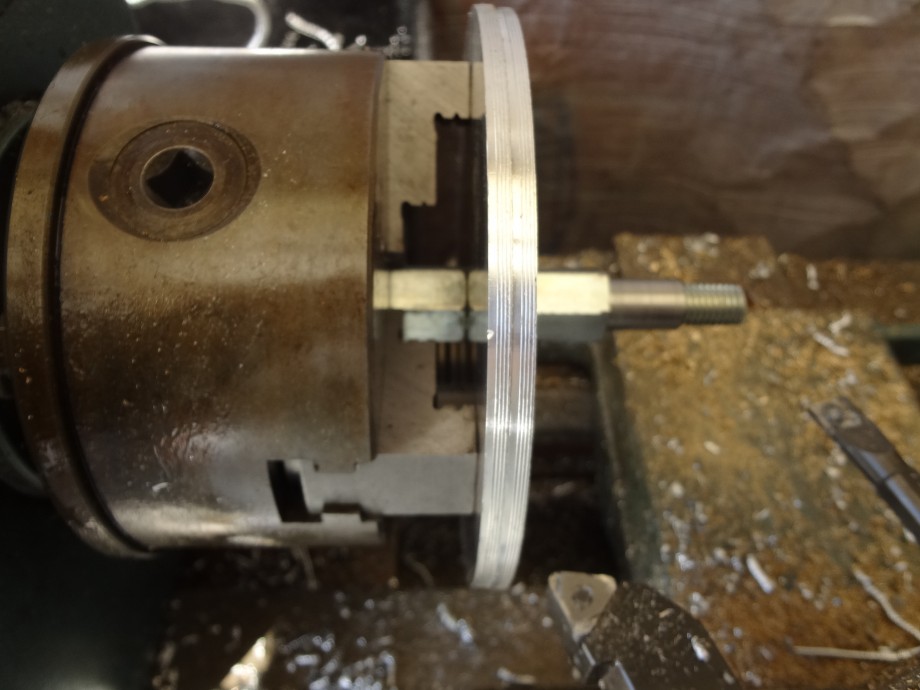

2枚を太いナットで両方から締め付けて、
旋盤に取り付ける。
薄い板は、ビビルので、裏側に爪が当たるようにする。

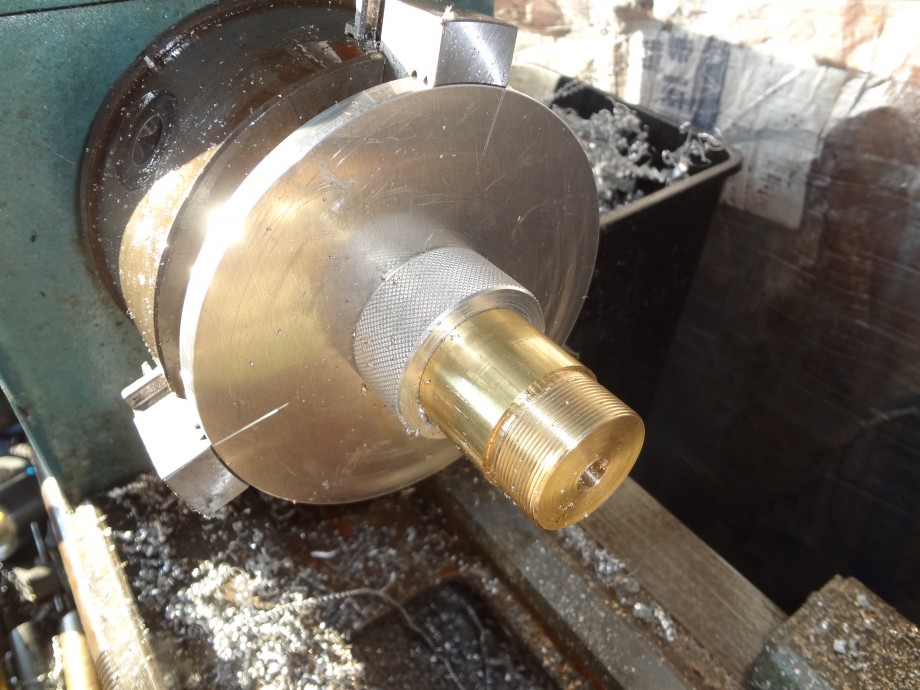

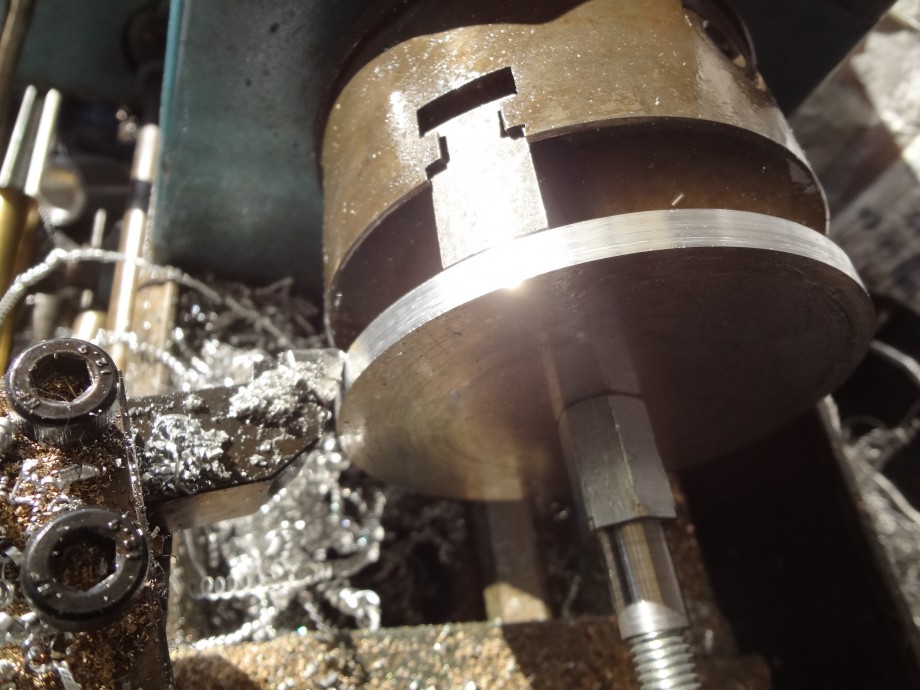

外径が削れた!
少し、浮かせて、裏側の面取り。
ボルトを外して、外径を掴む。

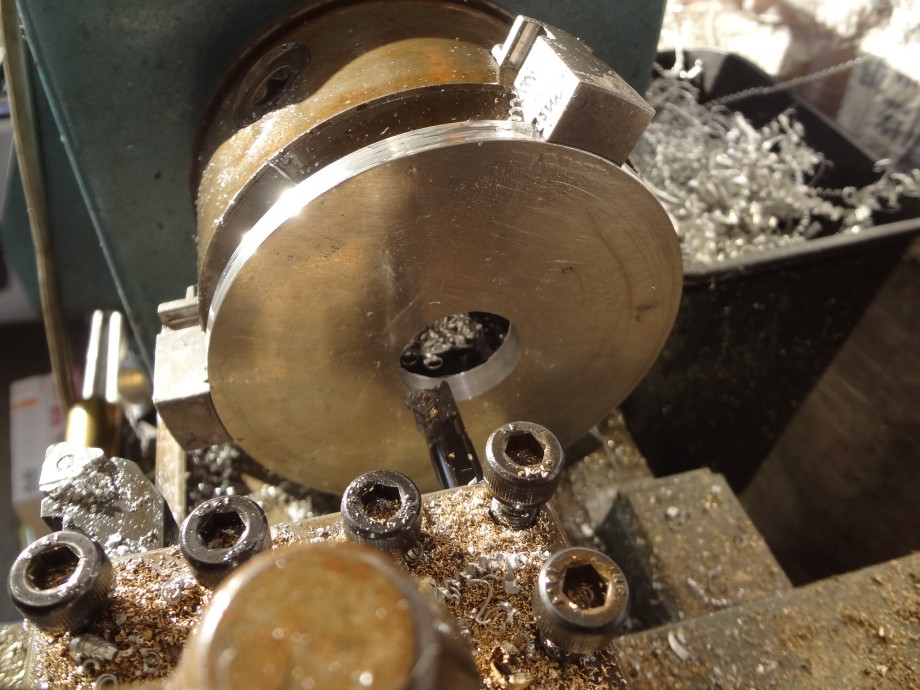

その後、内径加工。
ドリルで広げて、中繰りバイトで広げ寸法出し。

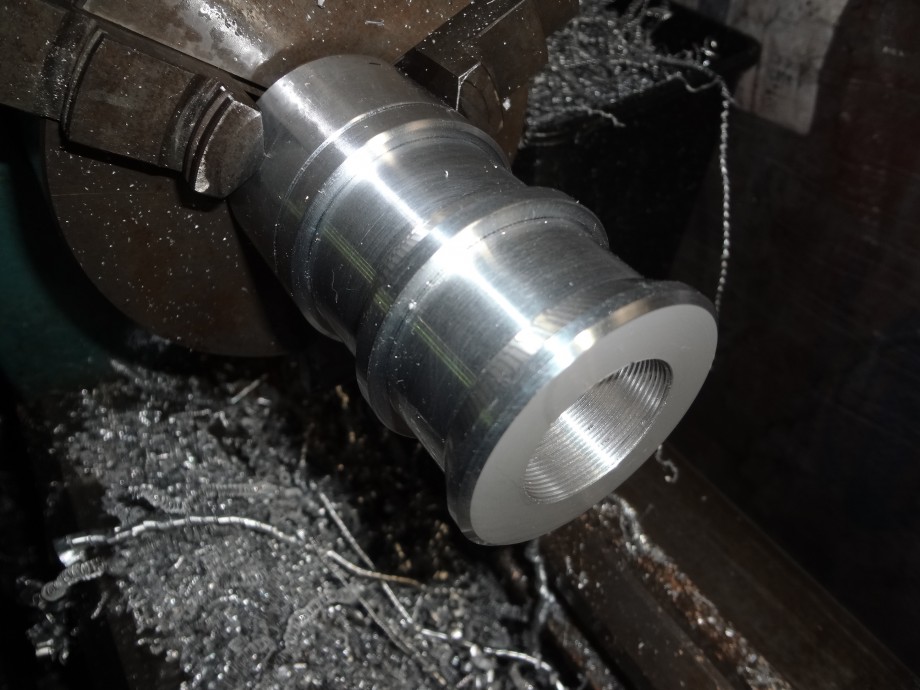

ネジ切りバイトでネジを切る。
ネジが通る事を確認してから、

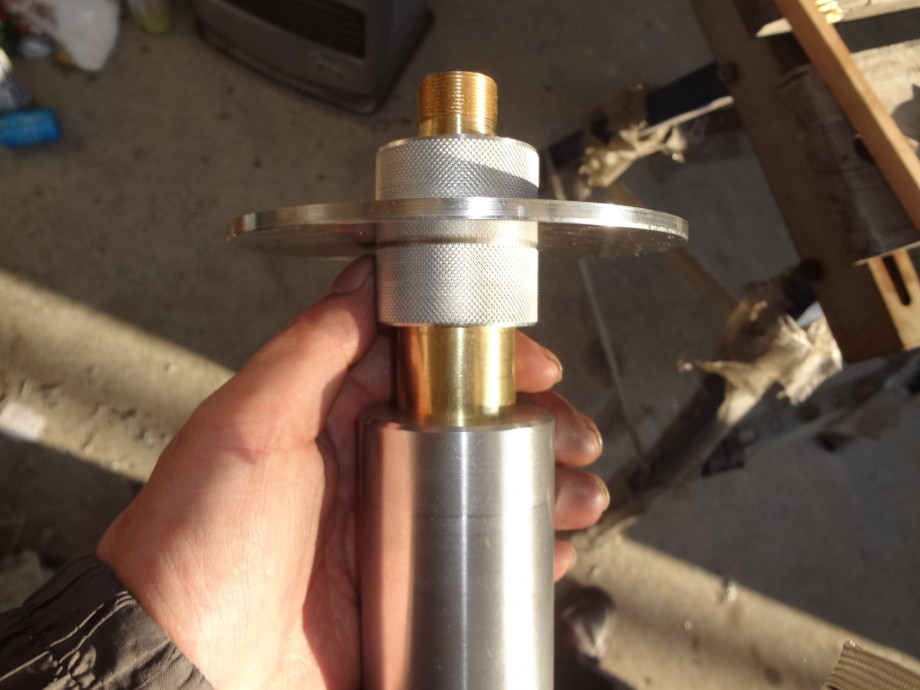

試しに組み立てる。

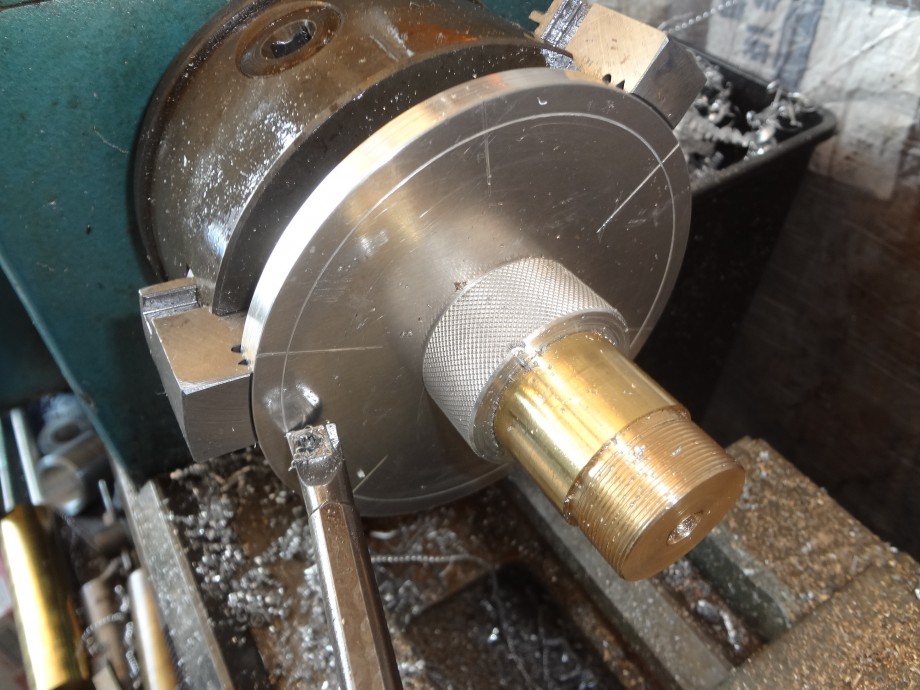

今回、ボルト6本で挟み込むので、まず、3分割のケガキ線を書く。
割り出し板など無いので、旋盤の3ツ爪に合わせて線を入れる。
バイトの高さは、ほぼ中心の位置なので、縦に送るだけで線が書ける。
まず、3本の線が書けた。
バイトが届かなかったので延ばした。

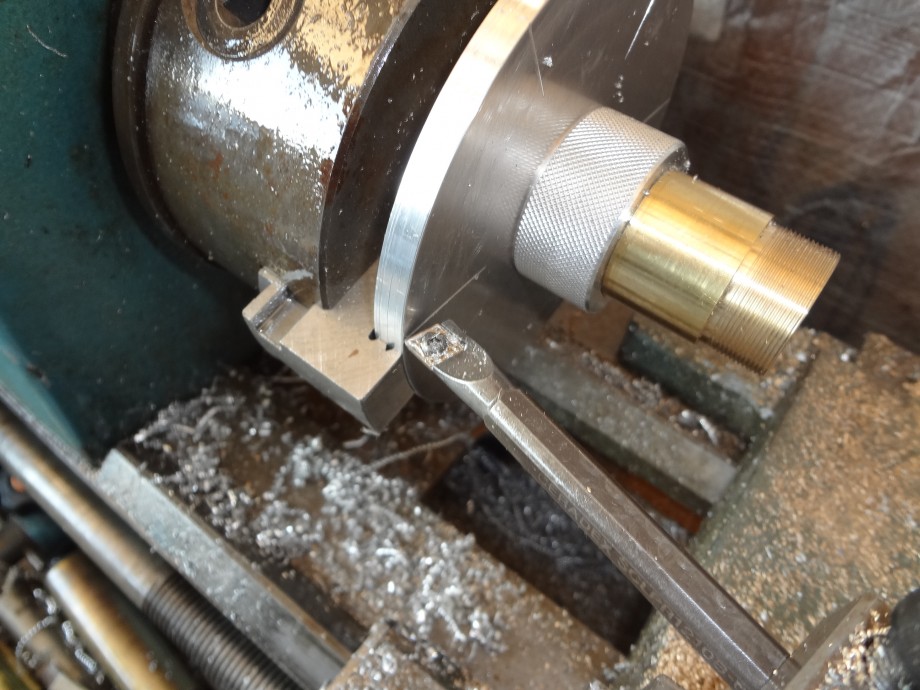

反対側の線にバイトを合わせる。

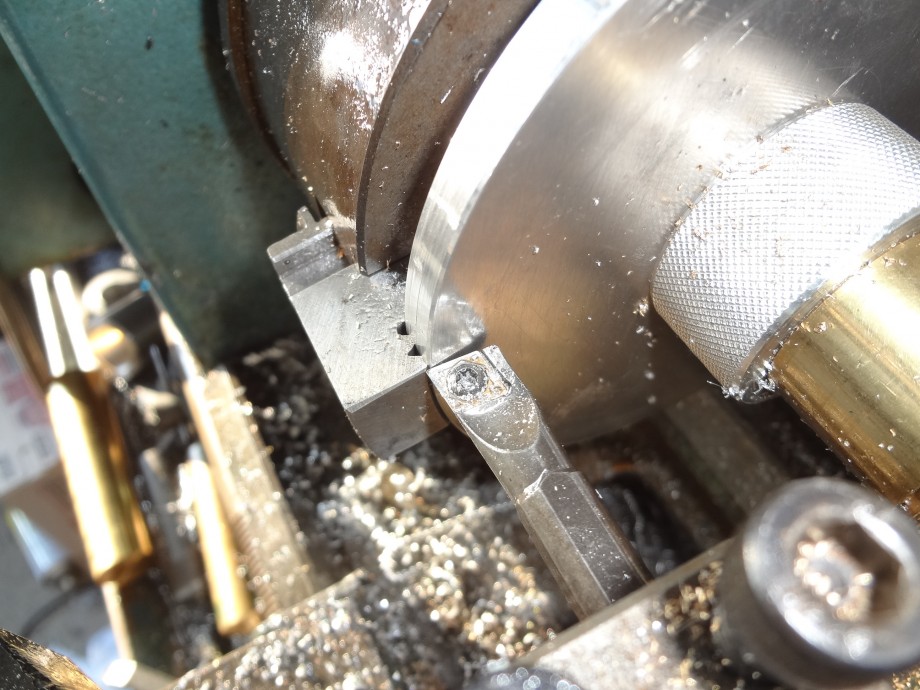

バイトを手前側に持って来て線を引くと中心を通る線になる。
それを3回、繰り返すと6本の線が書ける。

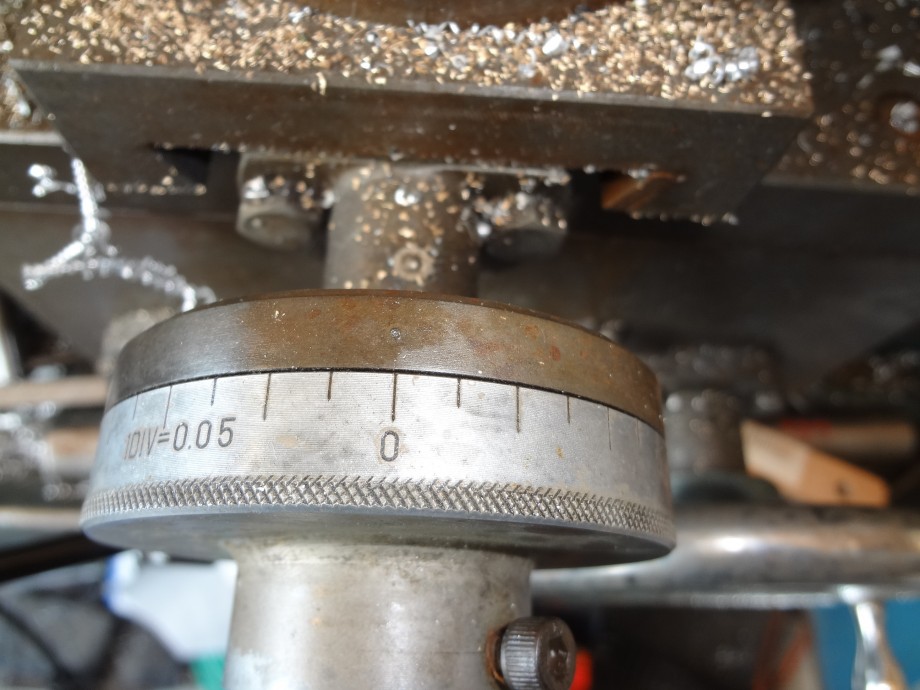

次に外径にバイトを合わせて、縦送りで、6mm前に出し、
回転させると6個の穴のケガキが出来る。

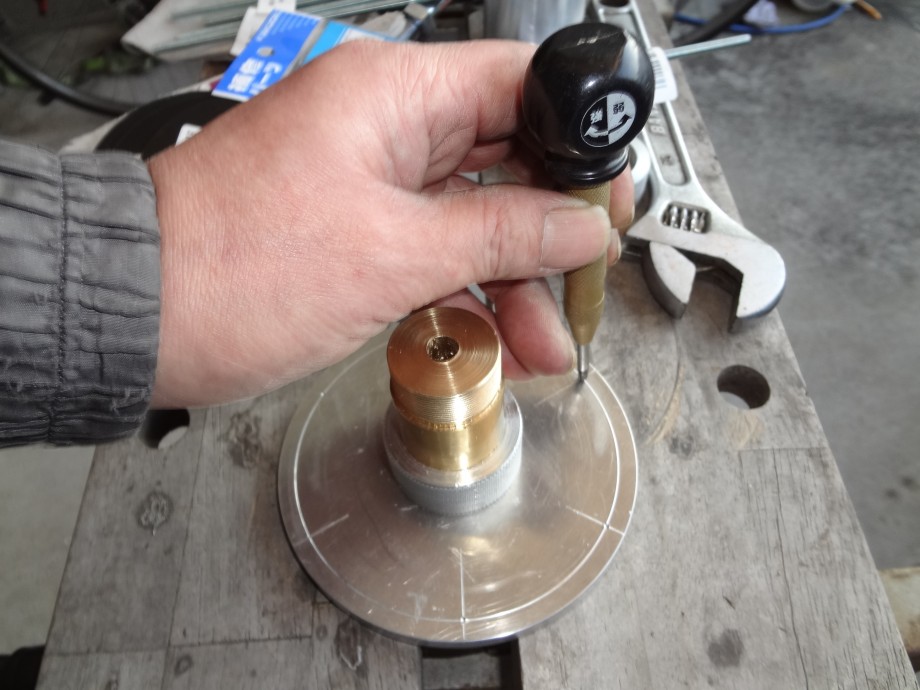

ポンチを打って、

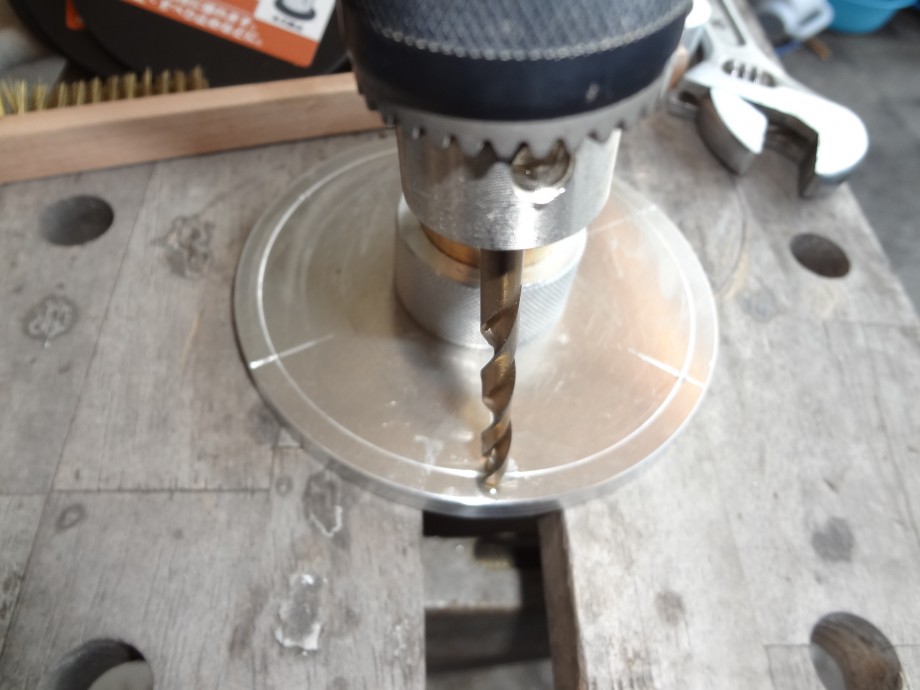

ハンドドリルで穴開け。

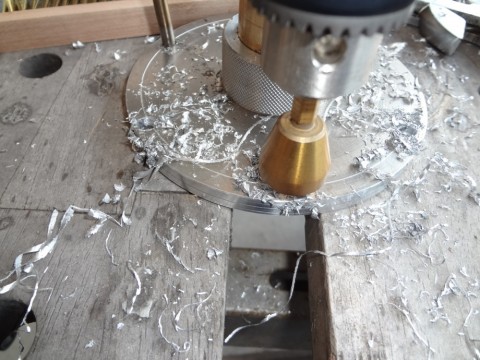

これは面取りツール

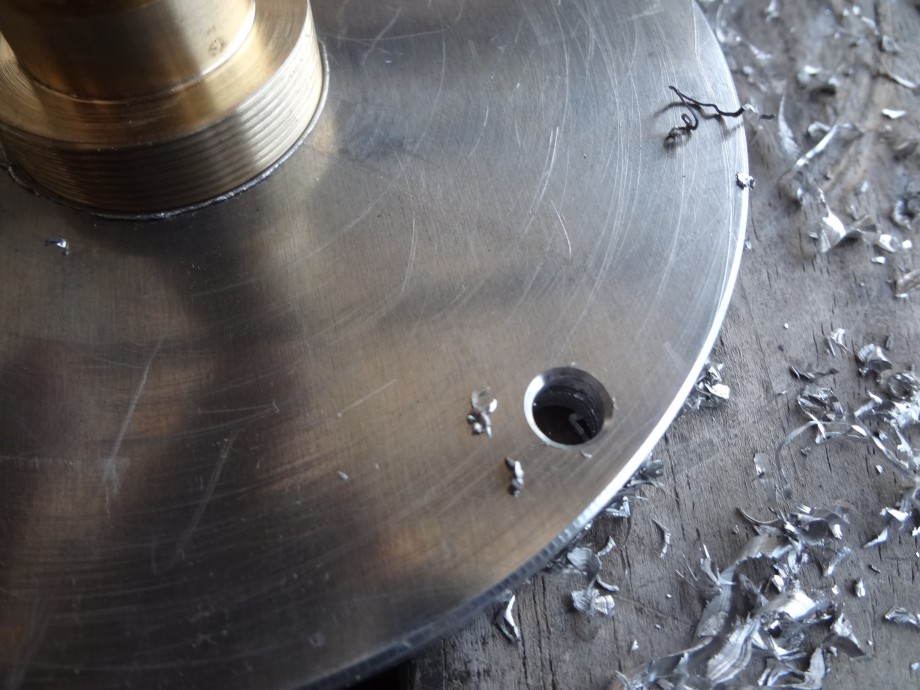

バリが取れてキレイな穴になる。

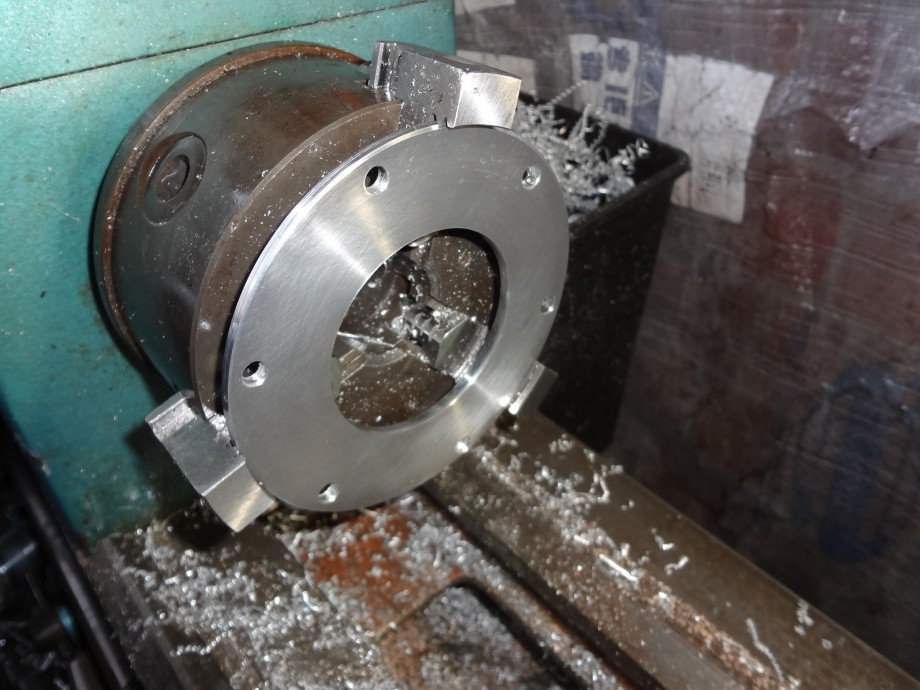

瓶の下に光が通るように一枚だけ、内径を広げる。

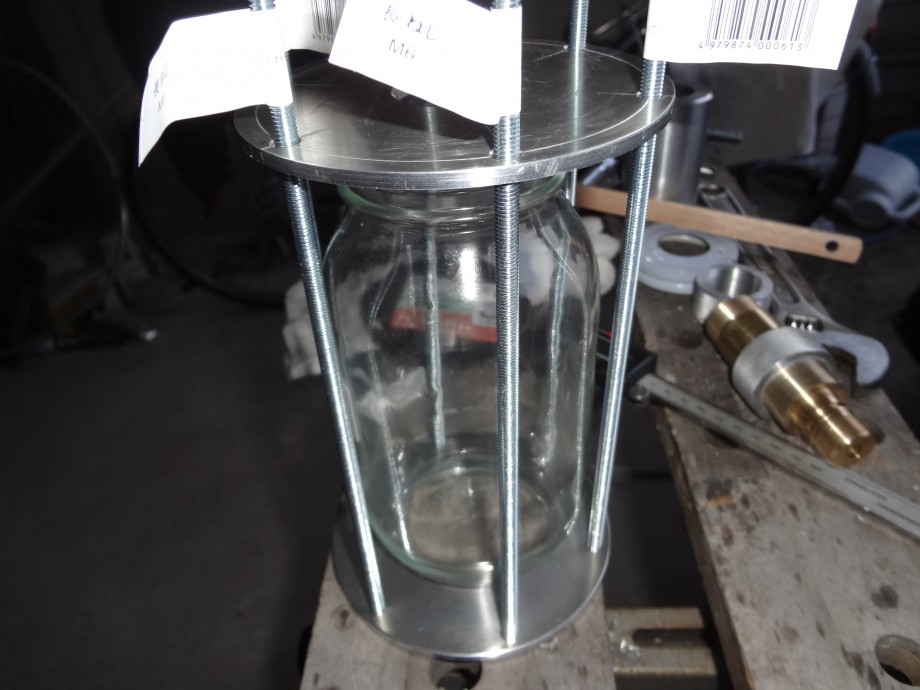

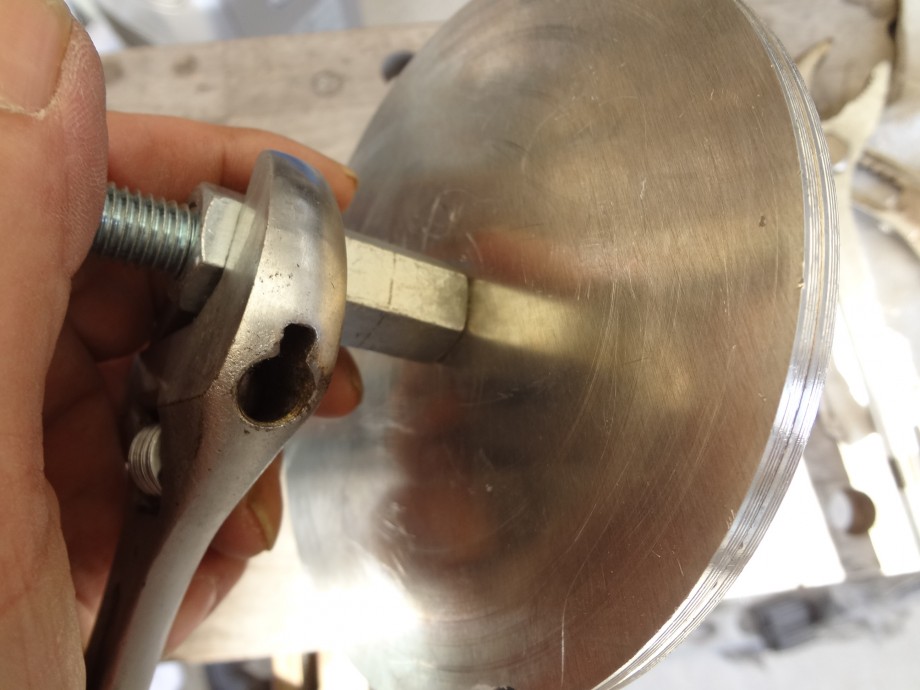

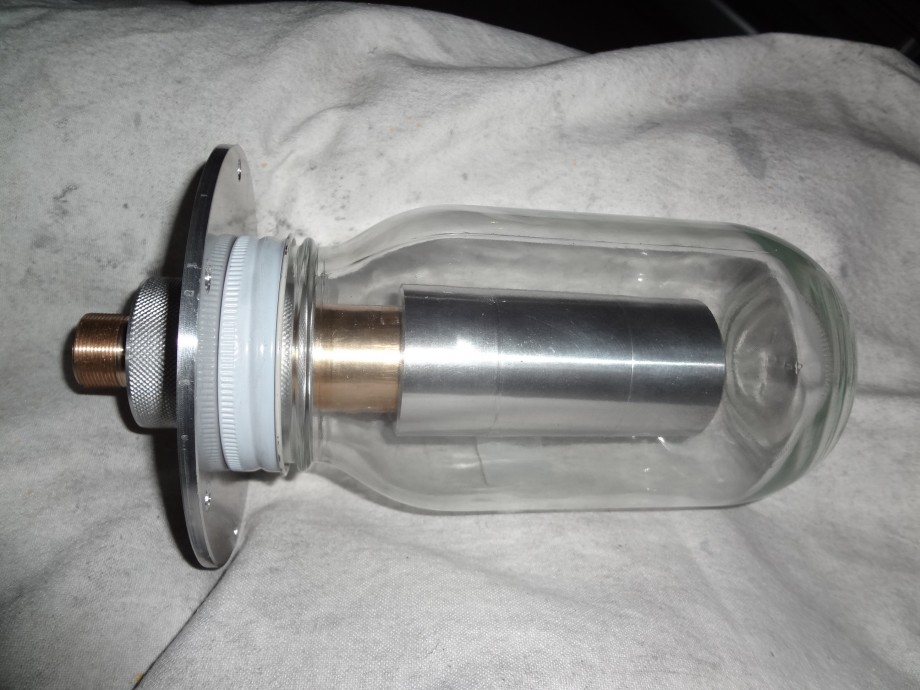

両側から6本のボルトで締め付ける方式。

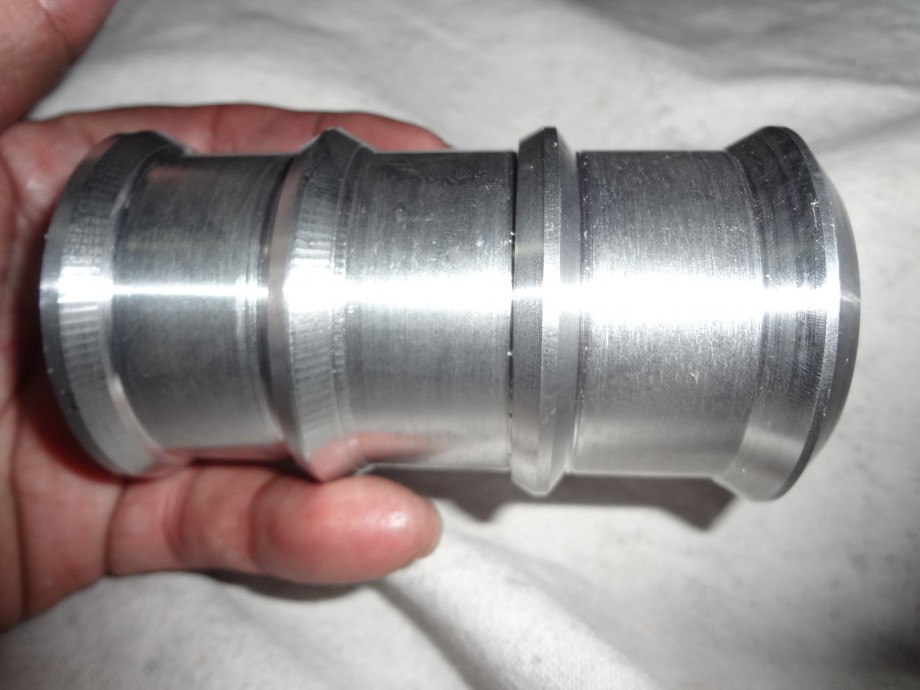

次に電球ベースの加工。

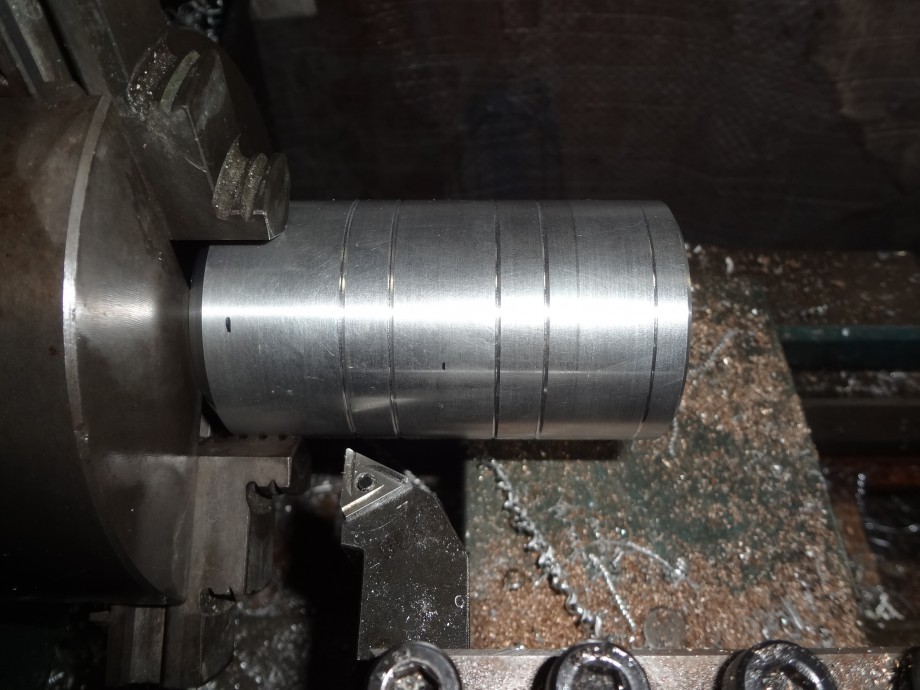

線を引いて、LEDがハマリ込むように加工。
ミゾを付けたが・・・
こうなったんだが、カッコワルイ。

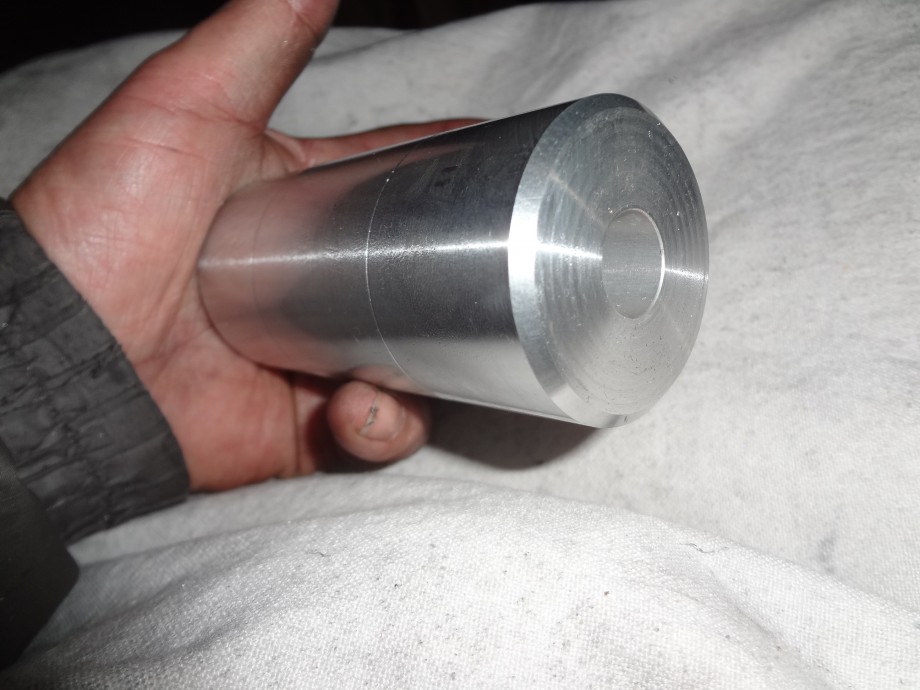

結局、全部削って、こうなった・・・、
両側締め付け方式が良いのか?
フタ方式が良いのか???
こちらなら、丸い円盤が付いただけか?(汗)
この円盤の素材だけで4500円使いました。(泣)
ちっとも進まない。集中力が失せてきた・・・
それを回避するには、フタを使わない事が良い?
上下の板で締め付ければ、防水が可能になる。
アルミの4mm板、前回、大き過ぎて旋盤のチャックに掴めなかった。
そこで、中心の穴にボルトを締めて、そのボルトを締め付ける。

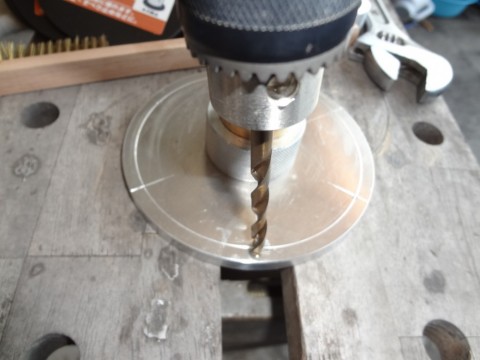

穴をドリルで広げる。
順に大きいドリルで広げて行く。
2枚を太いナットで両方から締め付けて、
旋盤に取り付ける。
薄い板は、ビビルので、裏側に爪が当たるようにする。
外径が削れた!
少し、浮かせて、裏側の面取り。
ボルトを外して、外径を掴む。
その後、内径加工。
ドリルで広げて、中繰りバイトで広げ寸法出し。
ネジ切りバイトでネジを切る。
ネジが通る事を確認してから、
試しに組み立てる。
今回、ボルト6本で挟み込むので、まず、3分割のケガキ線を書く。
割り出し板など無いので、旋盤の3ツ爪に合わせて線を入れる。
バイトの高さは、ほぼ中心の位置なので、縦に送るだけで線が書ける。
まず、3本の線が書けた。
バイトが届かなかったので延ばした。
反対側の線にバイトを合わせる。
バイトを手前側に持って来て線を引くと中心を通る線になる。
それを3回、繰り返すと6本の線が書ける。
次に外径にバイトを合わせて、縦送りで、6mm前に出し、
回転させると6個の穴のケガキが出来る。
ポンチを打って、
ハンドドリルで穴開け。
これは面取りツール
バリが取れてキレイな穴になる。
瓶の下に光が通るように一枚だけ、内径を広げる。
両側から6本のボルトで締め付ける方式。
次に電球ベースの加工。
線を引いて、LEDがハマリ込むように加工。
ミゾを付けたが・・・
こうなったんだが、カッコワルイ。
結局、全部削って、こうなった・・・、
両側締め付け方式が良いのか?
フタ方式が良いのか???
こちらなら、丸い円盤が付いただけか?(汗)
この円盤の素材だけで4500円使いました。(泣)
ちっとも進まない。集中力が失せてきた・・・
