【爆光ヘッドライトのハンドメイド】ズーム１０００

変態ライトマニアです！市販品を改造して、明るくして楽しんでいます。(笑) また、ソル友申請など、お気軽にどうぞ！ヤフオク http://sellinglist.auctions.yahoo.co.jp/ user/fumiaki12001 フェイスブック https://www.facebook.com/ fumiaki.nakamura.98

▼ ズーム１０００

ジャンル:日記/一般

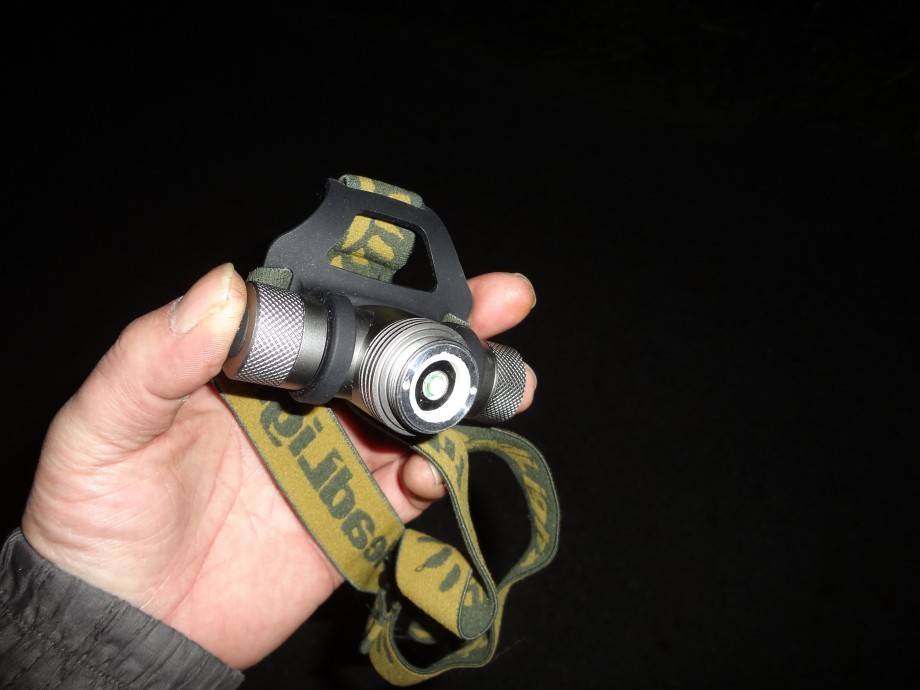

(ズーム１０００（黒）)

自作ライトは、ライトの最先端を走っています。

使用する部品は最新型です！

海外から取り寄せて、組み込みです。

これは、すでに殆どの交換は終わっています。

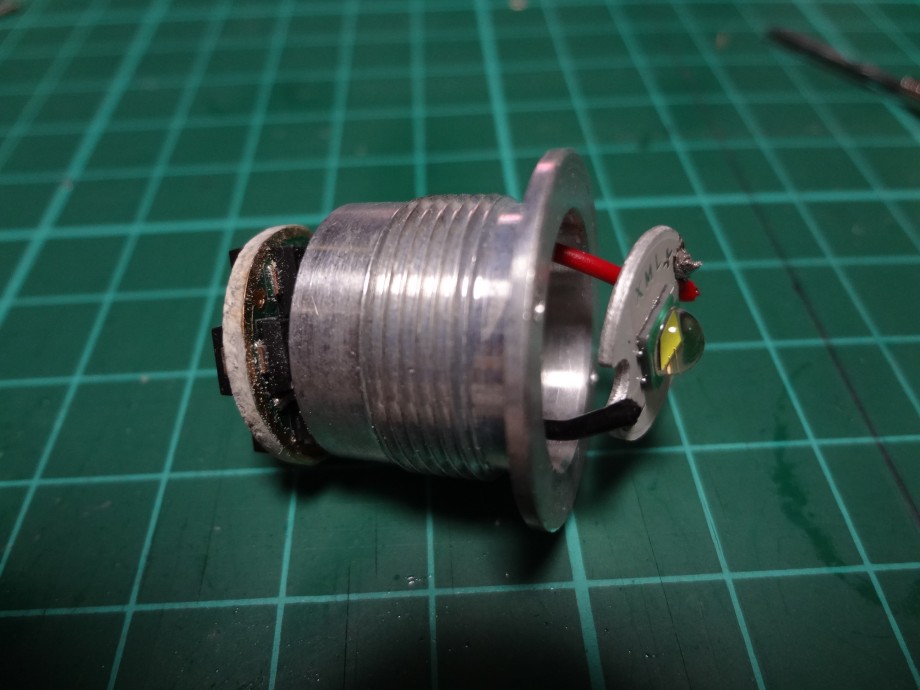

ＬＥＤの裏側に固まる放熱シリコンを塗って、
ＬＥＤ固定のプラ部品を打ち込み、固定。

その後、基板をハンダ付け。

光の切り替えは、３モード（Ｈｉ→Ｍｉｄ→Ｌｏｗ）
を選択、直前のモードを保持するようにします。

ええ、この調光モードは、選択できます。

Ｌｏｗ→Ｍｉｄ→Ｈｉも可能です。

Ｈｉ→Ｌｏｗとか、Ｍｉｄ→Ｌｏｗでも可能です。

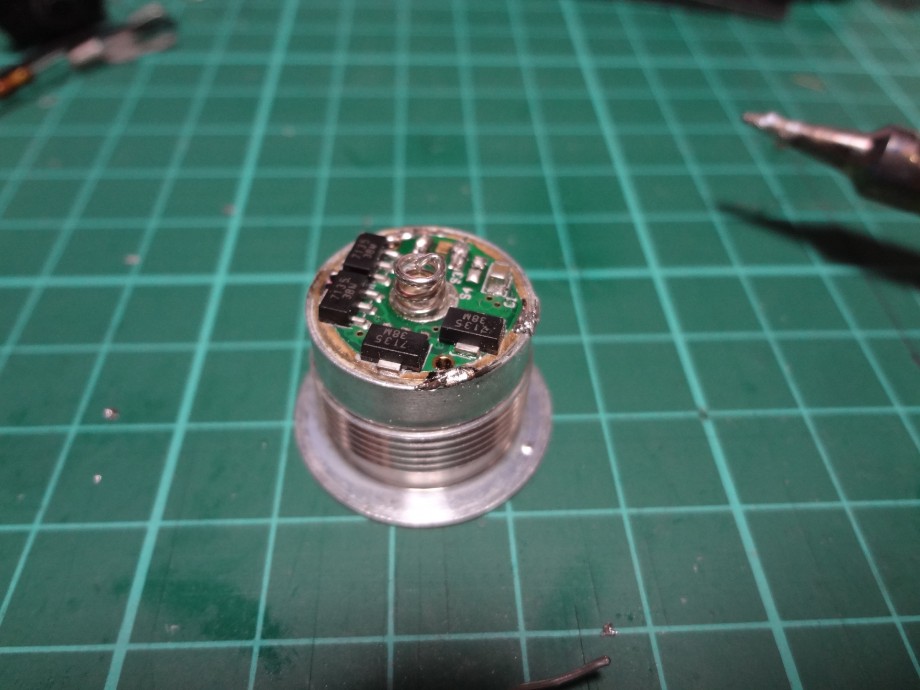

このサーキットボードのスプリングは短いので、
取ってしまい、

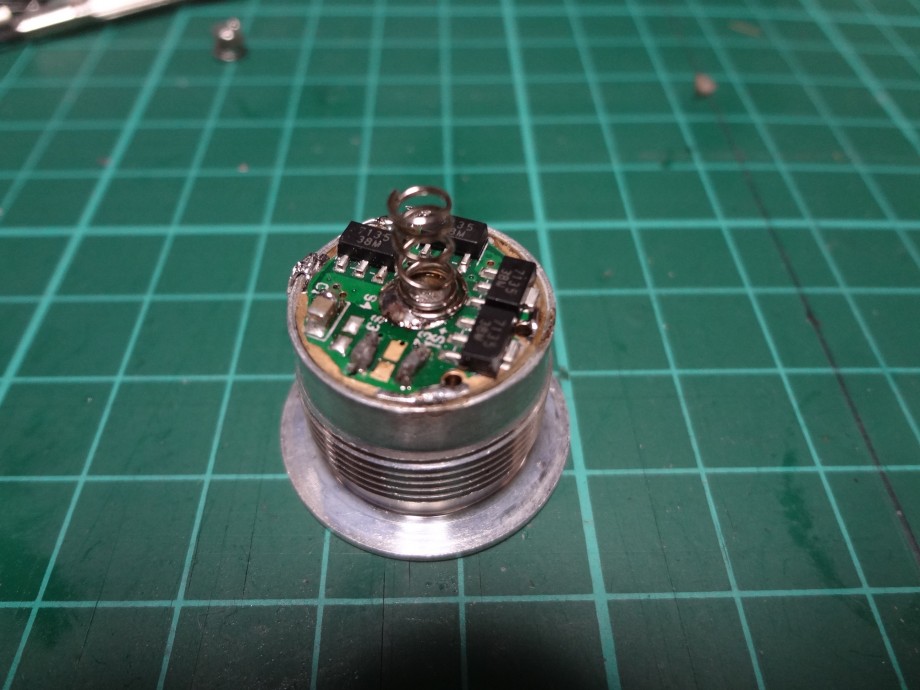

スプリングをハンダ付け！

何のスプリングかは秘密です！(笑)

本体に締め付けました。

レンズを取り付けずに点灯テスト！

凄く明るい！

このＬＥＤは輝度ランクはＵ３なので、

電流測定値２．８Ａでの倍率

３１０％×３２０？＝９９２ﾙｰﾒﾝ

今回は僅かに１０００ﾙｰﾒﾝに届かずかな？(笑)

処で、なぜ、国産ライトが無いか疑問でしょ？

それは、プラボディでは、熔けてしまうのです！

このオール金属でも、放熱ができないぐらいに

発熱します。

そして、熱で消えるとかの症状が出る前にＭｉｄか

Ｌｏｗに落とします。

その為にＭｉｄとＬｏｗモードが必要です。

自分の使い方にあわせて、モードを決める必要があるので、使い手を選びます。

家電とは、違う物です。

あくまで、使用は自己責任です！

ーーーーーーーーーーーーーーーーーーーーー

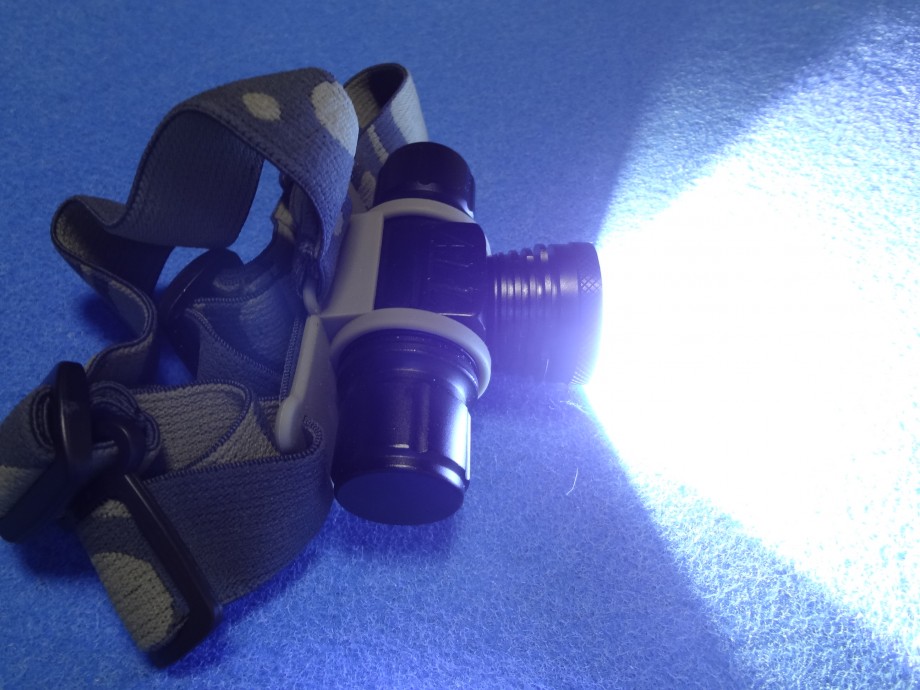

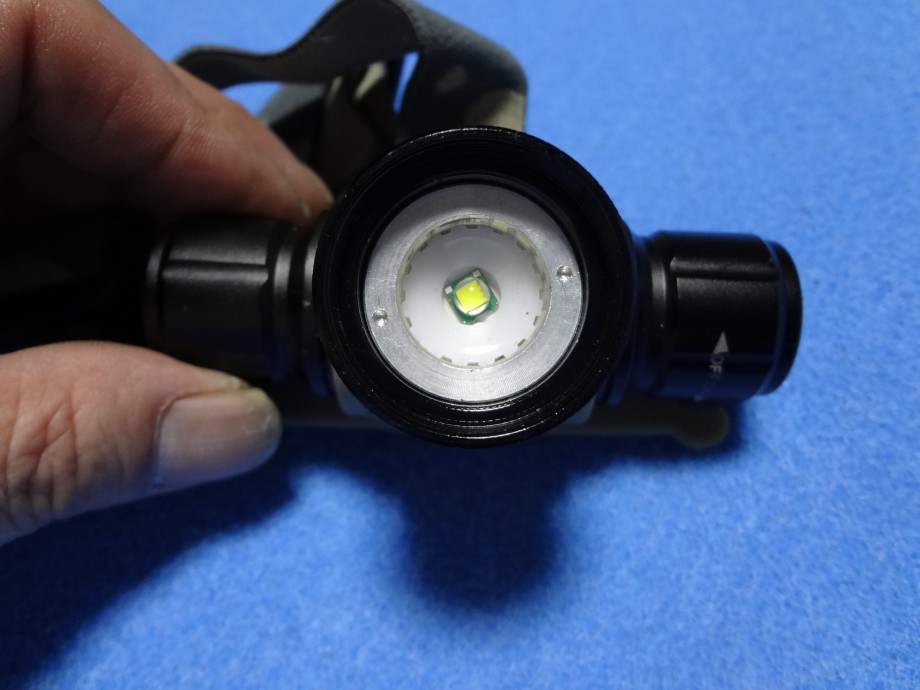

上のライトと同じ改造の新型ズーム１０００

こちらは、出来が良いので１０００ルーメン超！

今日、乱舞さんから、拡散ライトが良いと言うメ

ッセージが来ました。

これは、乱舞さんの質問の答えです！

これは、通常の写真、ズームをワイドで撮影。

明る過ぎで周囲は暗いですが・・・、

こんな写真は在り得ないでしょ？

答えは、下の写真にあります！

レンズを外しました！

新型は、無理ですが、旧型ズーム１０００なら、
レンズを外して、ガラスに交換できます。

そして、ＬＥＤだけの場合は、こんな状態！

昼間じゃないです！これが１０００ルーメンの実力

上の写真と比べて見て下さい！

明るいでしょ？　えっ？わからん？？？では、

車のヘッドライトと対等に勝負できる実力！！

レンズが無いから、スポットもできない。

明るい光源のライトは、こんな事も可能です！

まるで、街路灯！！(笑)

驚いて頂けましたか？(笑)

　　　　　　　　　　　　　Power by　自作ライト！

自作ライトの名前の後ろの数値は、ルーメンです。

ただ、その数字以上の明るさのライトも多数存在します。

数値より、暗い事は、殆どないと思います。

では、

2013年1月8日
コメント(9)

コメントを見る

みんなからのコメントコメントする

とうとう満月を超えてしまったんですね・・・

深夜にデイゲーム（＾－＾）/

AAコメントする
2013年1月8日

佐藤祐二

福岡県

自作ライト

愛知県

>佐藤祐二さん
想像するなら、頭に１００Ｗの白熱電球を装着した状態でしょうか？

イヤ、それより明るいかな？(笑)

車のハロゲンライトを装着したと思えば、正解でしょうか？(笑)

コレ、嫁さんのミニカのヘッドライト（左右）より、明るかった！

コメントする
2013年1月8日

ぶははは！　明るい！　明るすぎ！　昔　マグライトかなんかの馬鹿でかい奴？　単一乾電池を６本だか８本だかを突っ込んでいるような懐中電灯で　明るい！って　遊んでたのが馬鹿みたいな明るさですね～
欲しくなりますわぁ～

AAコメントする
2013年1月8日

あるちゃんぐ

自作ライト

愛知県

>あるちゃんぐさん
えっ？　散々冷やかして、やっと気が付きましたか？(笑)

これが自作ライトの作品です！

実はこのリチュームイオン充電池は単３×１２本分の電気容量で、それを１時間で使い切る消費電力１０Ｗの高効率ＬＥＤ搭載ライトです。
まだ、市販品では、輝度ランクＵ３のライトは販売されていません！

これまでの常識は、もう通用しませんネ、(笑)

コメントする
2013年1月8日

お、驚きました！
解りやすい回答、有難うございます。
流石にレンズレスは使用上、かなり都合が悪いと思われるので・・・
1000ルーメンを900くらいにして、ガラスレンジ仕様にしたら気楽に使えますか？
あ、光を拡散させる裏技に削る以外に、レンジの内側に100均とかで売ってるマニキュアのクリアコートを塗布すると拡散するらしいです。どんな風に拡がるか謎ですけどね！

AAコメントする
2013年1月8日

乱舞

富山県

自作ライト

愛知県

>乱舞さん
パワーＬＥＤでは、砲弾型ＬＥＤの改造手段は使えません！

樹脂系の溶剤を塗布すると火事の原因になります。

プラ板程度の物なら、熱で溶かしますヨ！

電流を落とす手段は、有りますが、自分で可能です。

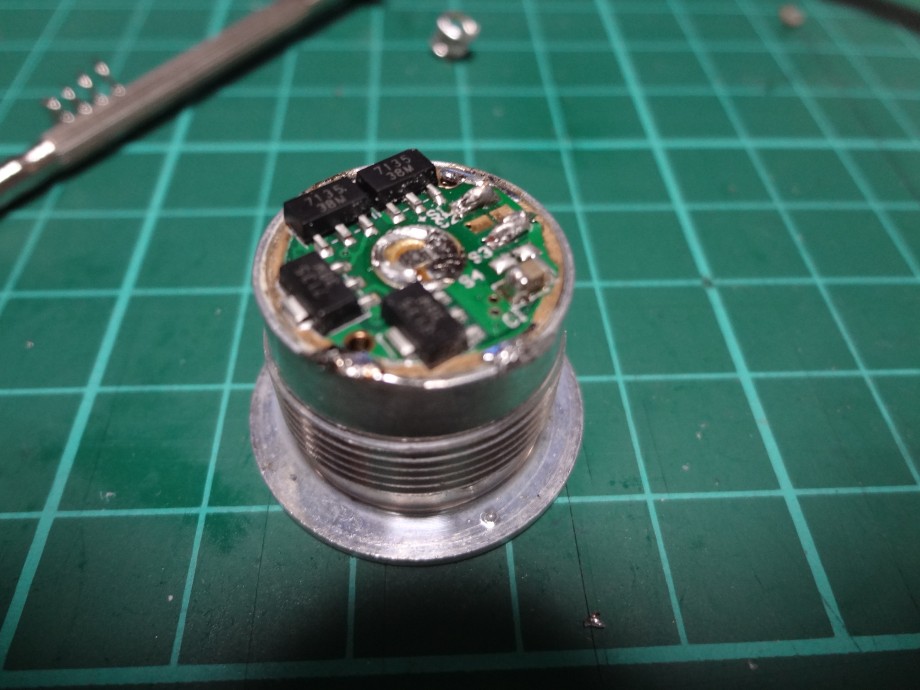

上の写真のサーキットボードに４つのチップが見えると思います。

これをショートしないように注意して、取り去る！

これは並列接続で１個０．３８Ａを流すので、購入後、お好きなだけ取って下さいネ（１個取りで２．６６Ａ）

２．８Ａの基板も有りますが、気楽かどうかはわかりません！

特別仕様なら、御自分で検証される事をお勧めします。

参考までに、こちらの方が高いですヨ、

内部に後、４つ搭載しています。（合計８個で、０．３８Ａ×8＝3040ｍＡ）

この技は、検証されている手段です。
