▼ ライト製作開始　太いのをぶちこむ！

ジャンル:日記/一般
(機械ログ)

ついに、開き直りました。

機械ログです。

新自作ライト製作風景

以前、届いた素材を加工する。

加工方法を変更し、省力化を計る。

スイッチ保持部品の製作

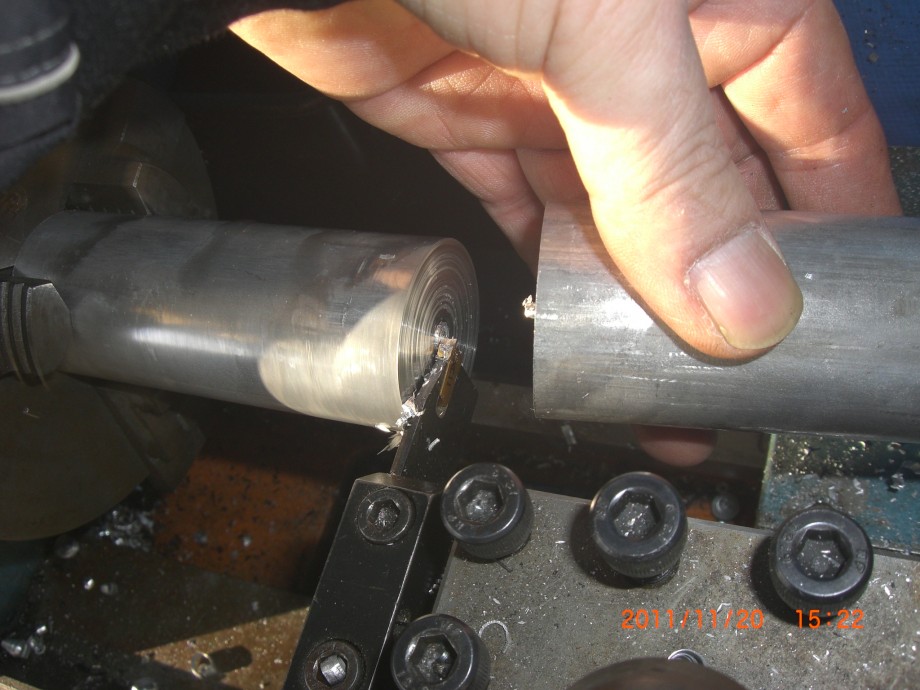

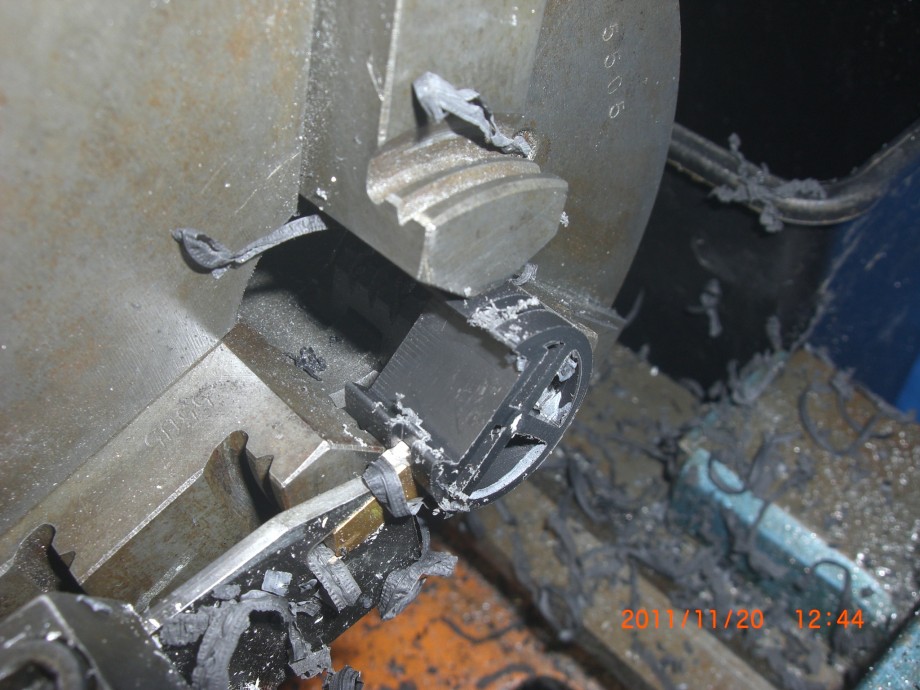

ｼﾞｭﾗﾙﾐﾝＡ2017が、長すぎたので、半分に切断。

この時、突っ切りバイトのチップが、１個、破損。

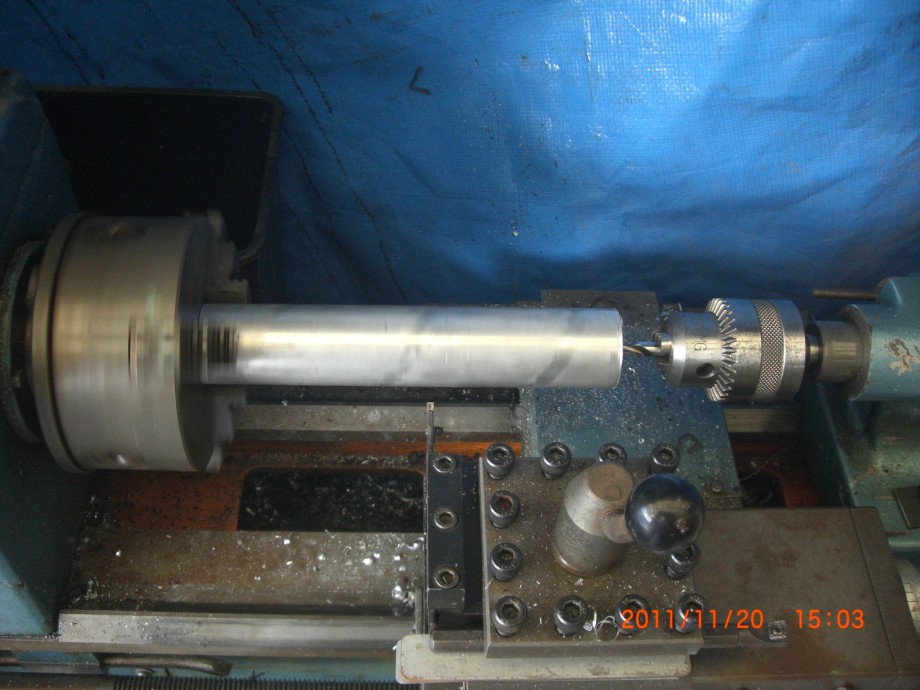

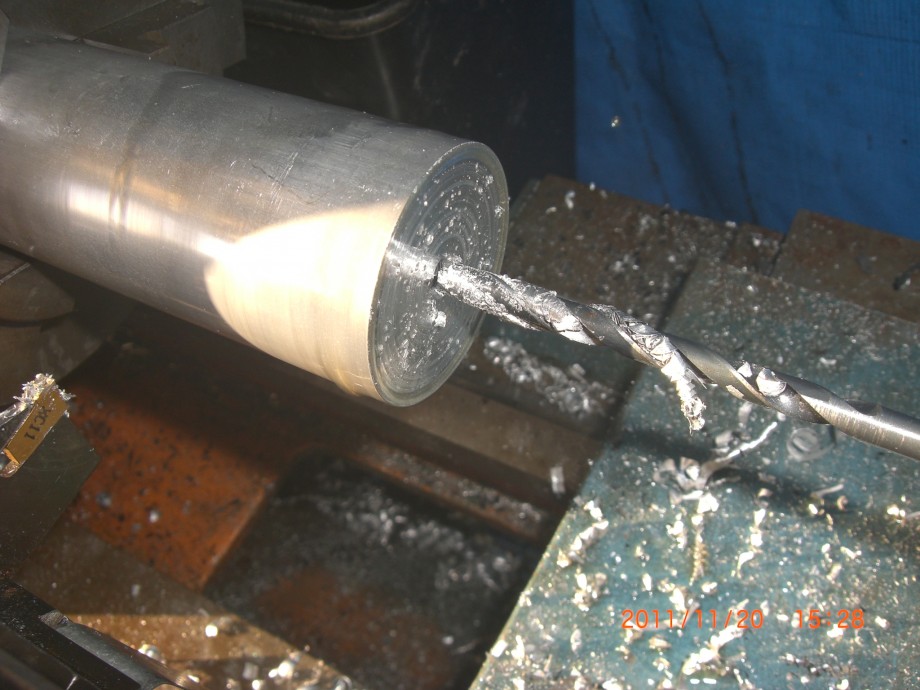

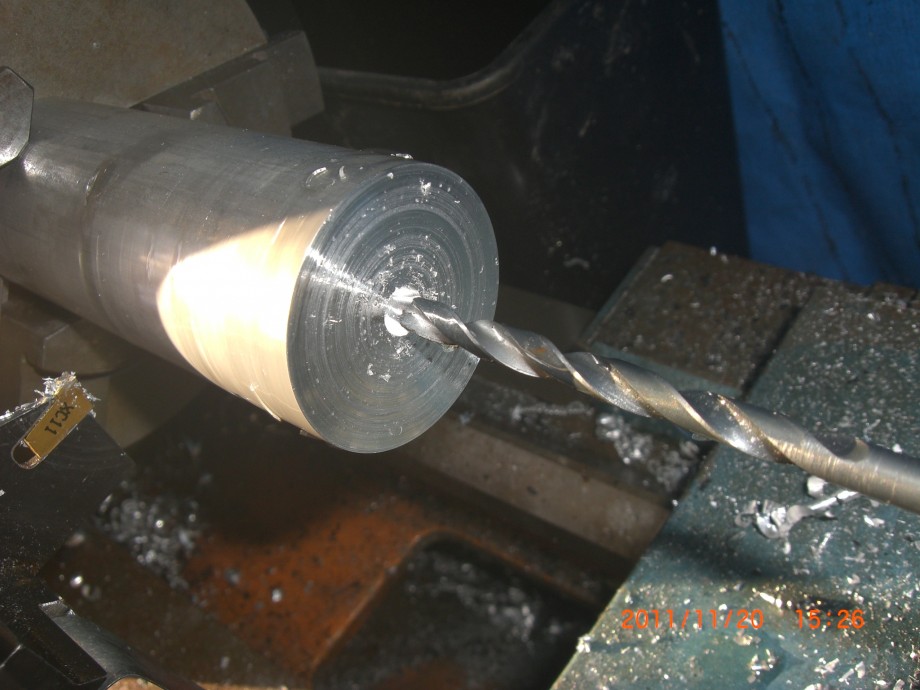

内径加工は、まず、中心に細いドリルを通し、

倍→倍に径を太くし、穴を広げる。

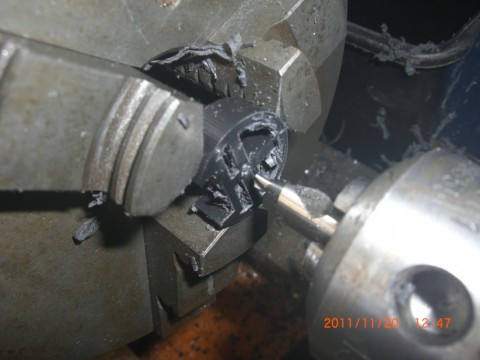

この様に、切粉が詰まると、ドリルが、折れるので、

注意が、必要である。

まず、このテーパードリルを空ける。

この旋盤は、テールストックが、ＭＴ２なので、

一番下の２３．０ｍｍテーパーシャンクドリルが、

ドリルの最大サイズになる。

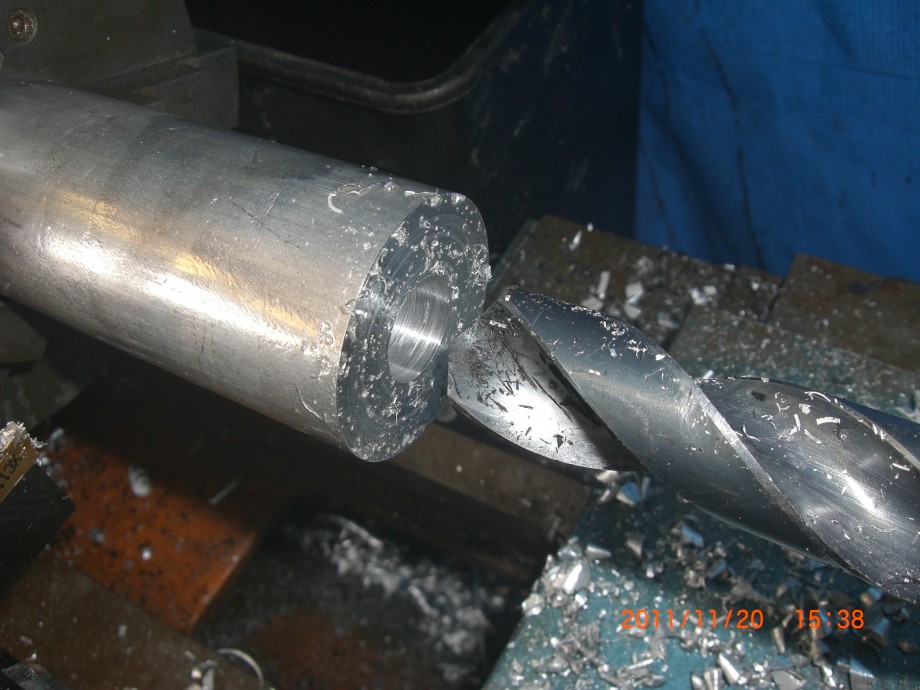

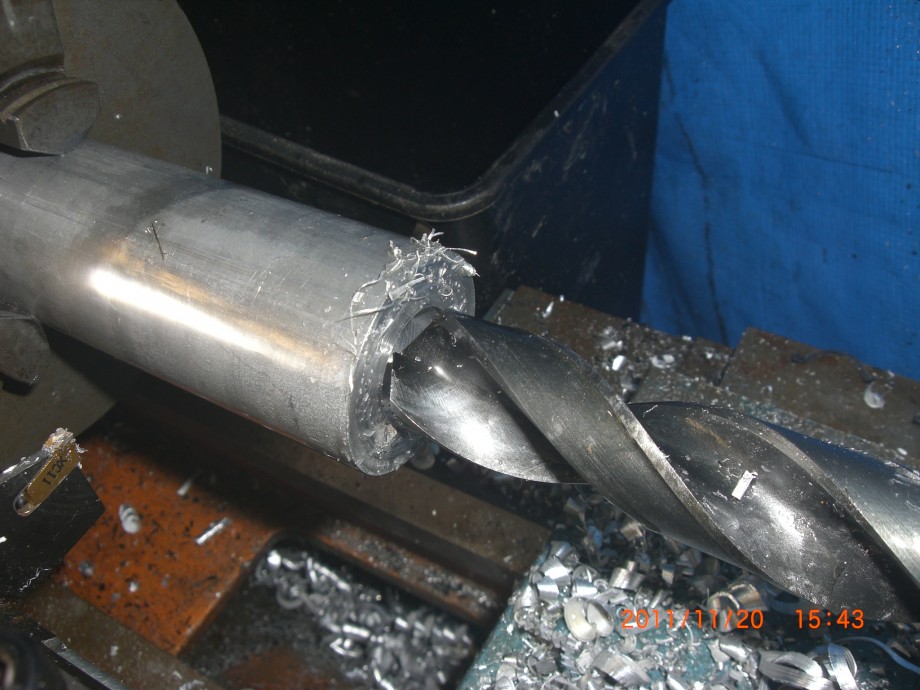

１６ｍｍをぶち込む！

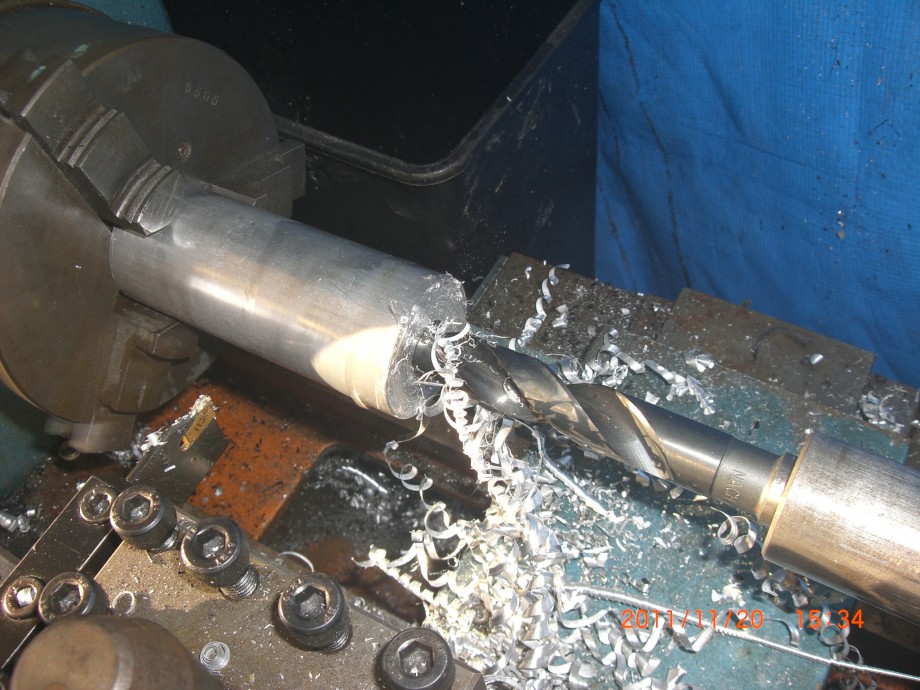

２０．５ｍｍをぶち込む！

２３ｍｍをぶち込む！（ＭＴ２ﾃｰﾊﾟｰ限界）

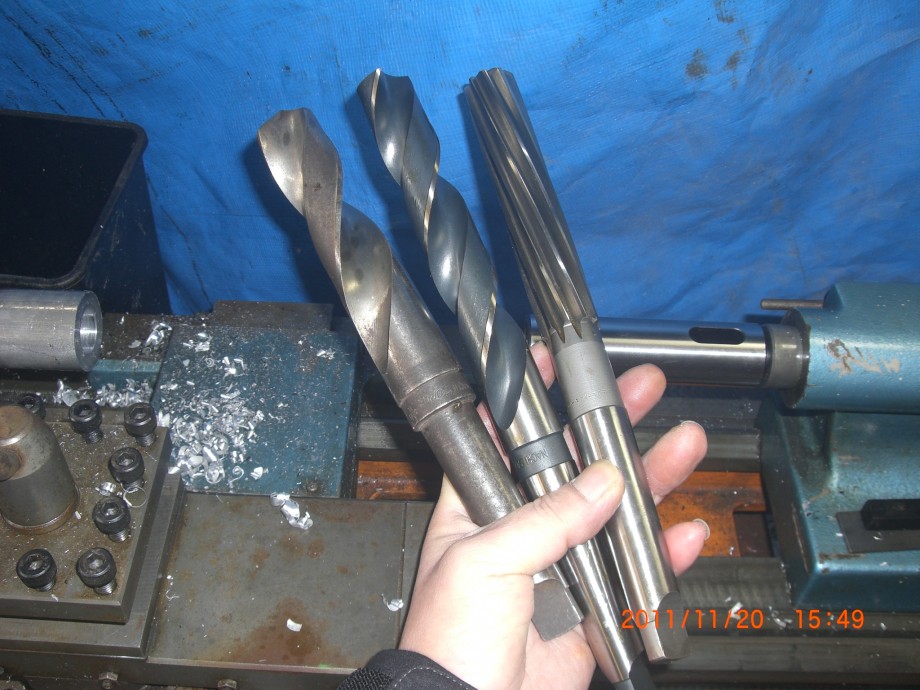

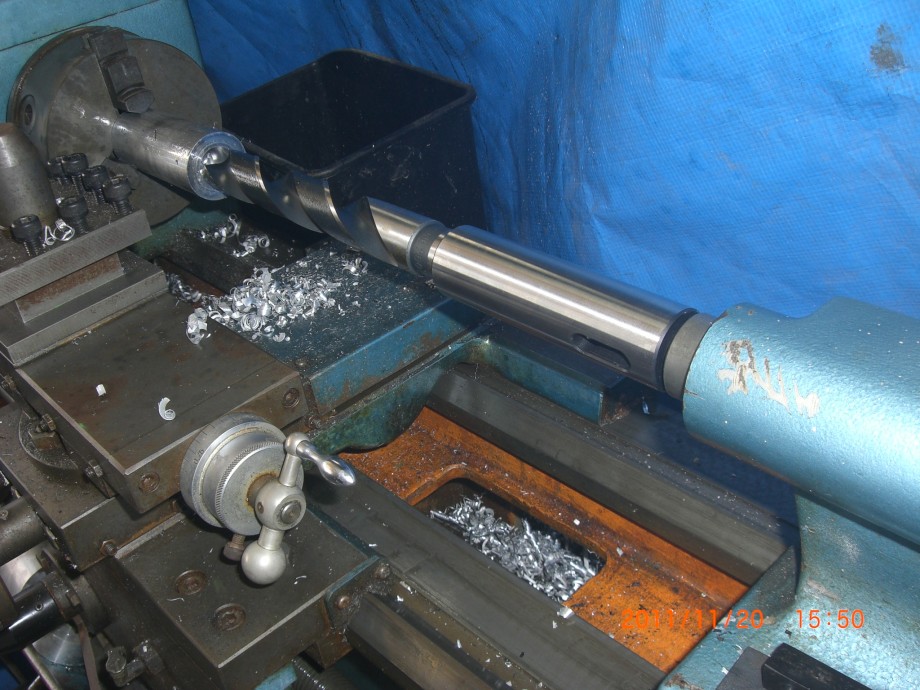

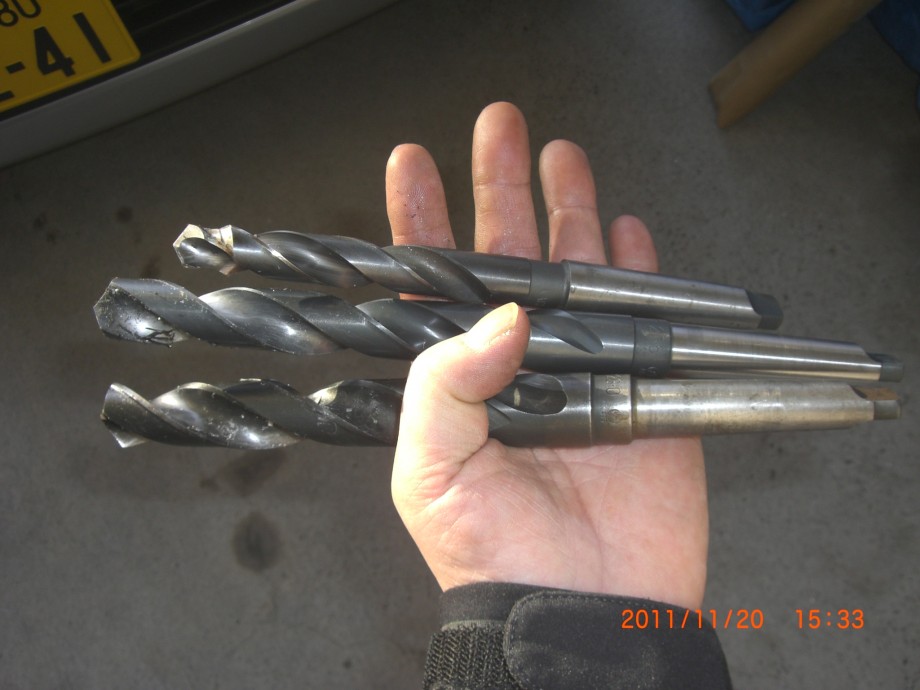

今週購入した、３本　テーパーが、ＭＴ３の

大型ドリル。

トリルスリーブＭＴ３→ＭＴ２で、接続！

芯間が、短い小型旋盤では、不可能！

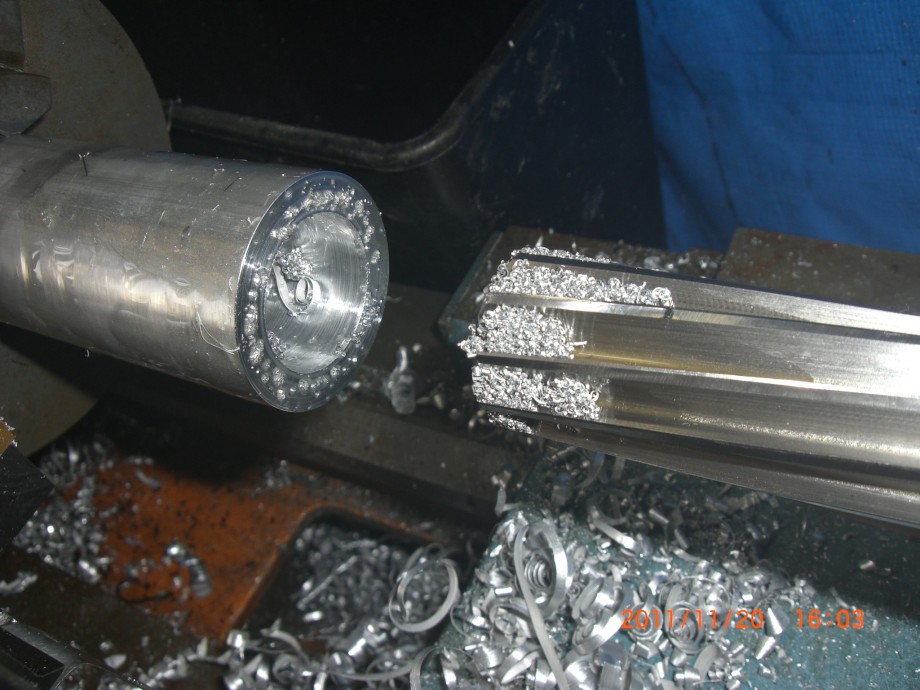

リーマで、仕上げる。真円度は、リーマの特許！

３０．７ｍｍをぶち込んだ！

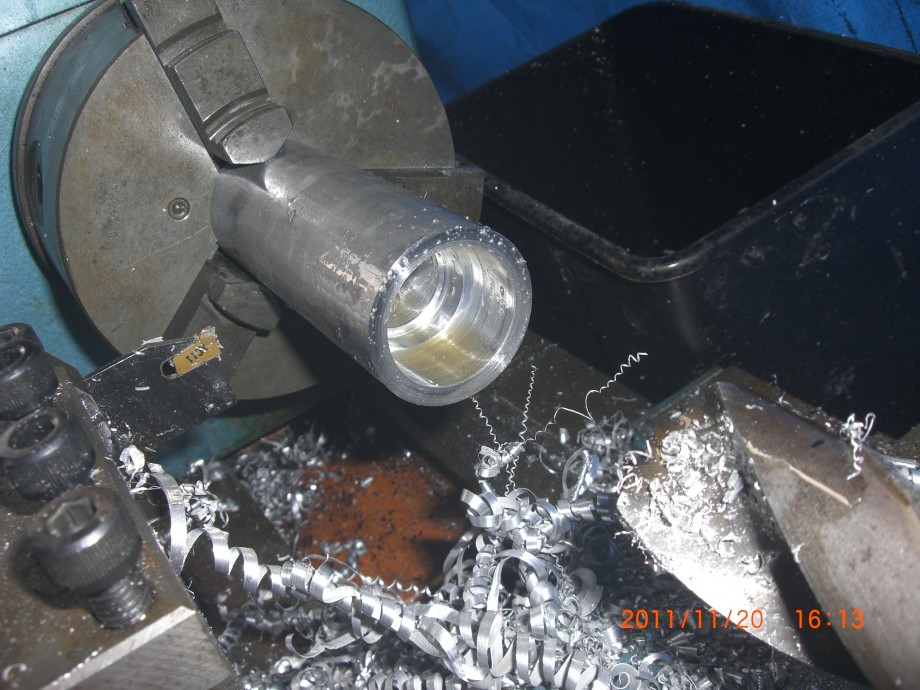

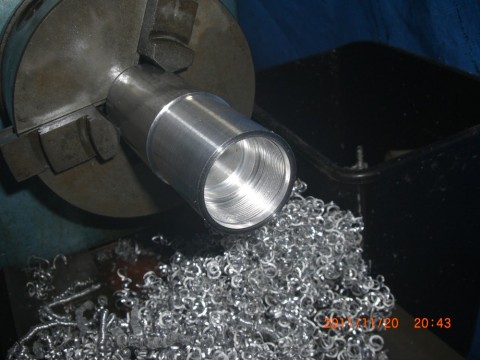

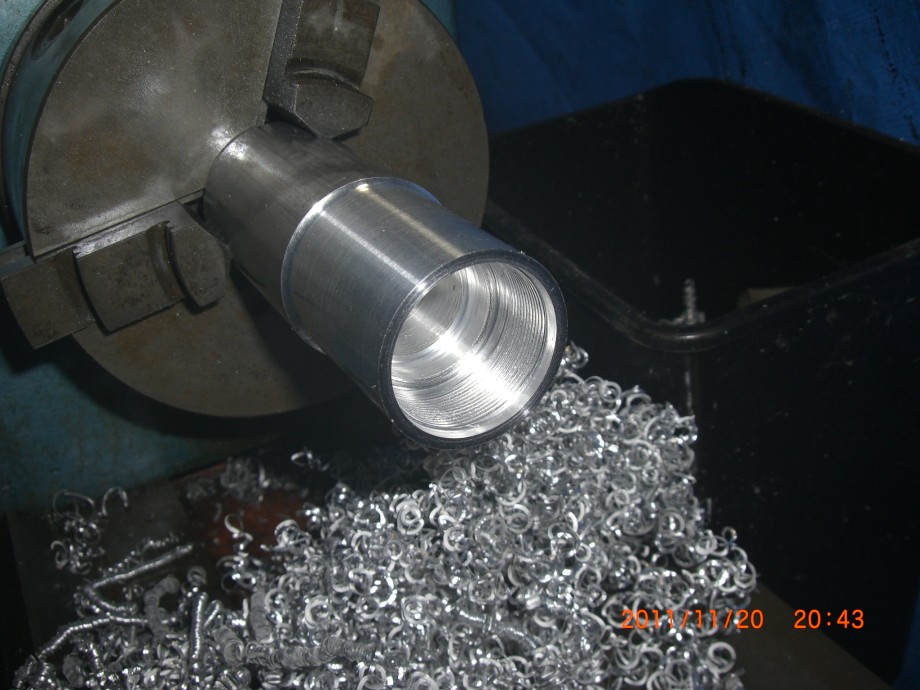

さらに、内径ネジ加工!!!

・26.5ｍｍ端面加工、仕上げ、
・30.8ｍｍに内径バイトで、仕上げ、
・ネジ切りバイトで、ネジ切り、
・さらに、リーマで、26.5ｍｍを修正、
・外形をローレットの仕上げ寸法に加工。

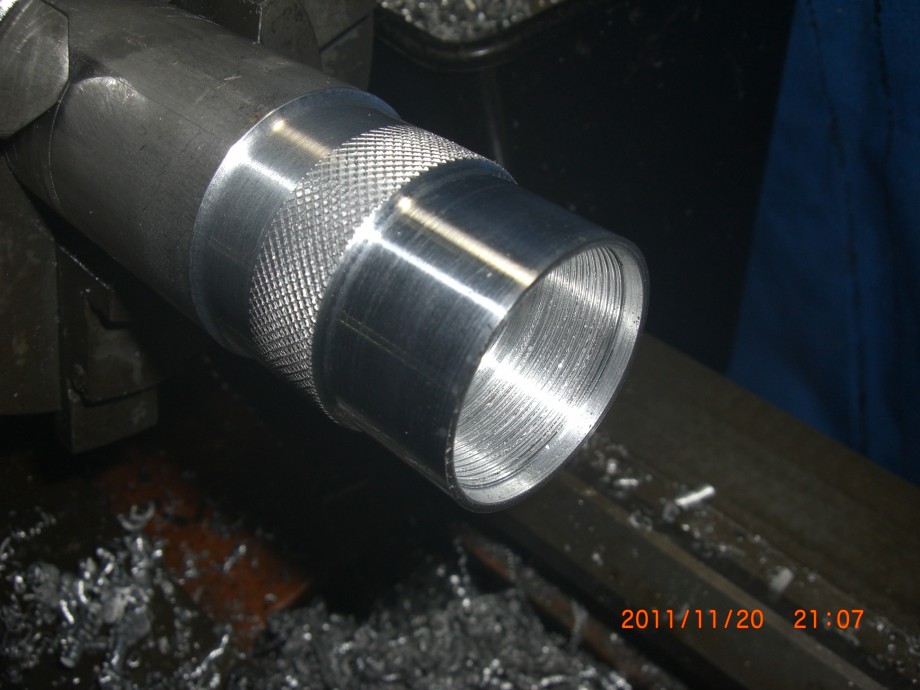

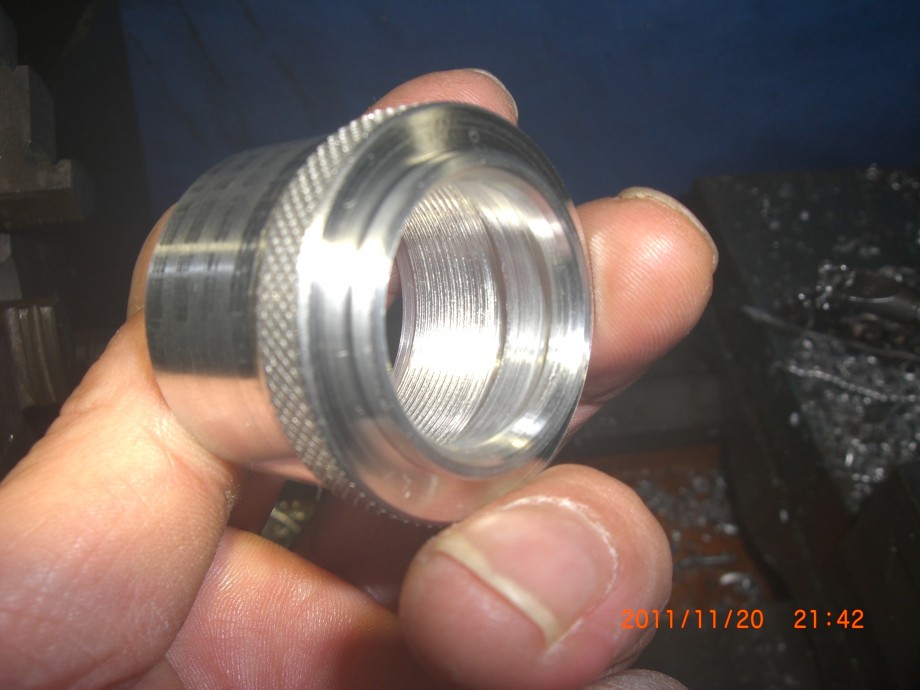

接続部ヘッドライトの寸法に加工後、ローレット加工

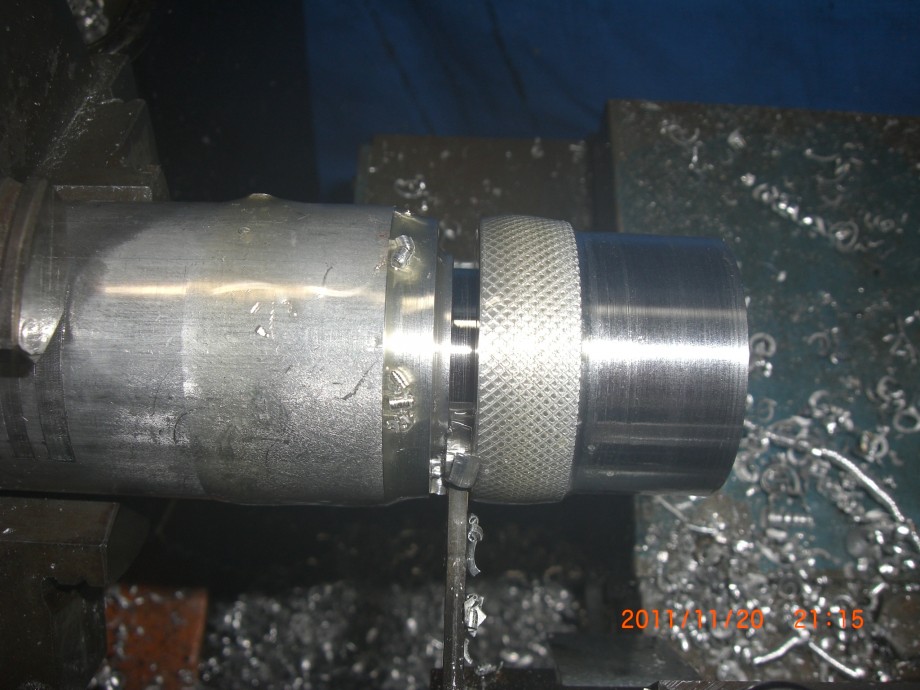

突っ切りバイトで、切断。

切断後、まだ、バリが、残っている。
寸法を調整しながら、前面を加工して行く。

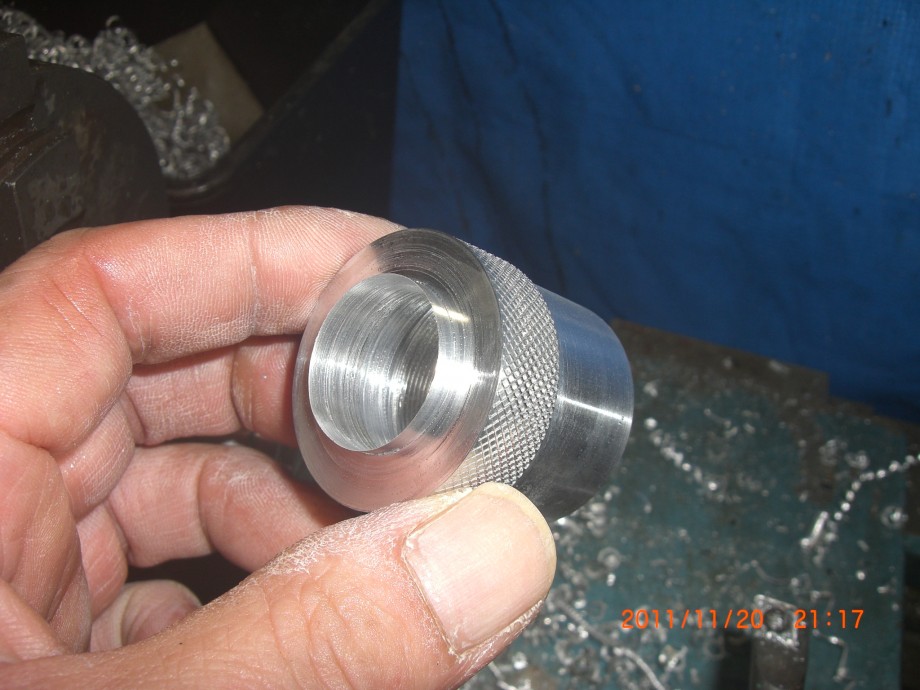

前面加工後！

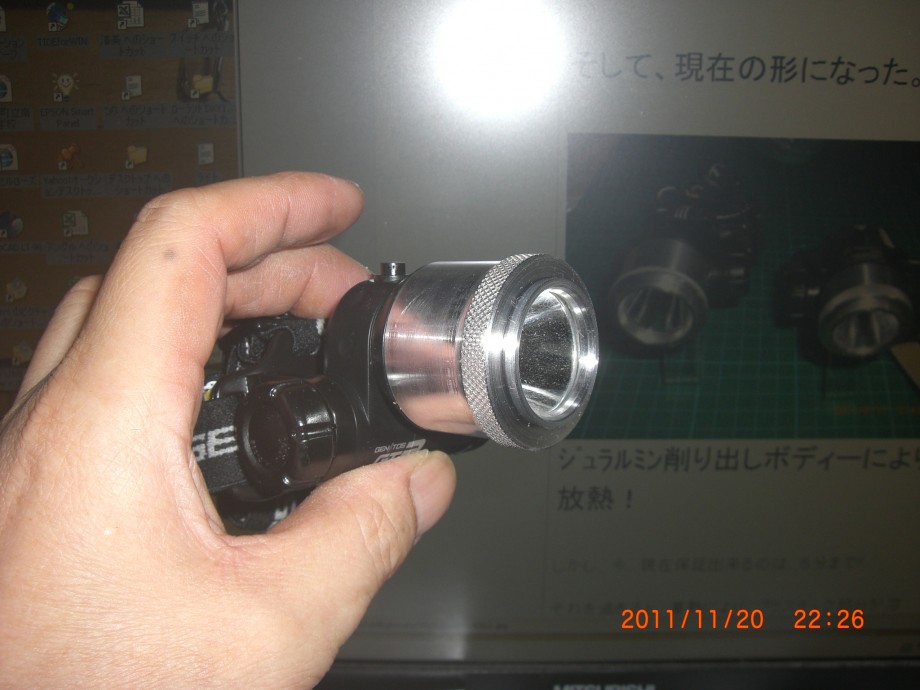

仮組み、成功！！！

次回、休暇が、何時になるか、判らないので、

機械加工を仕上げた。

まだ、ガラスは、入っては、いない。

配線は、これから、行う。

１つ、１つ、手作業？にて、加工する。

試作品の製作方法である。

安く、欲しいと言う要望は、判るが、これを手に

取り、その価値を判断して欲しい。

本音は、恐らく、通常の使用では、連続点灯は、

可能と思う。袋とか、ケースの中で、スイッチが、

入ったまま、気が付かないと、溶けるかも？

どうしても、金属での放熱が、必要と判断し製作。
