▼ 乱舞さん行き！レッド

ジャンル:日記/一般
(レッドＬＥＤライト)

乱舞さんの依頼で超小型アングルライト、

トラストファイヤ　Ｚ１のレッドＬＥＤ化をやりました。

何度、断っても問い合わせが来るので、粘り負け！(泣)

難易度が高いと言っておいたので、多少失敗しても、許されるかな？(笑)

今回は、新しい技法に挑戦しました！
（と、言うより、やらないと作れない）

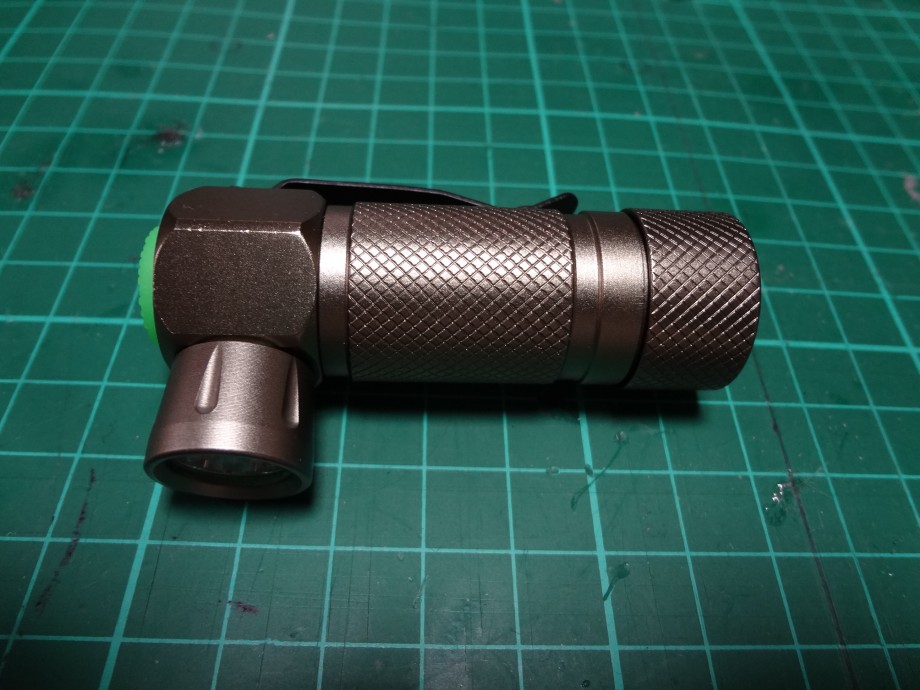

これは、超小型ライトで光が横に出るタイプです。

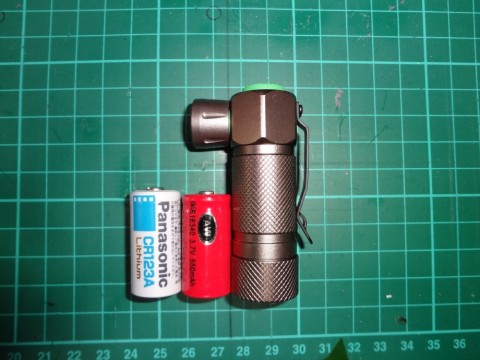

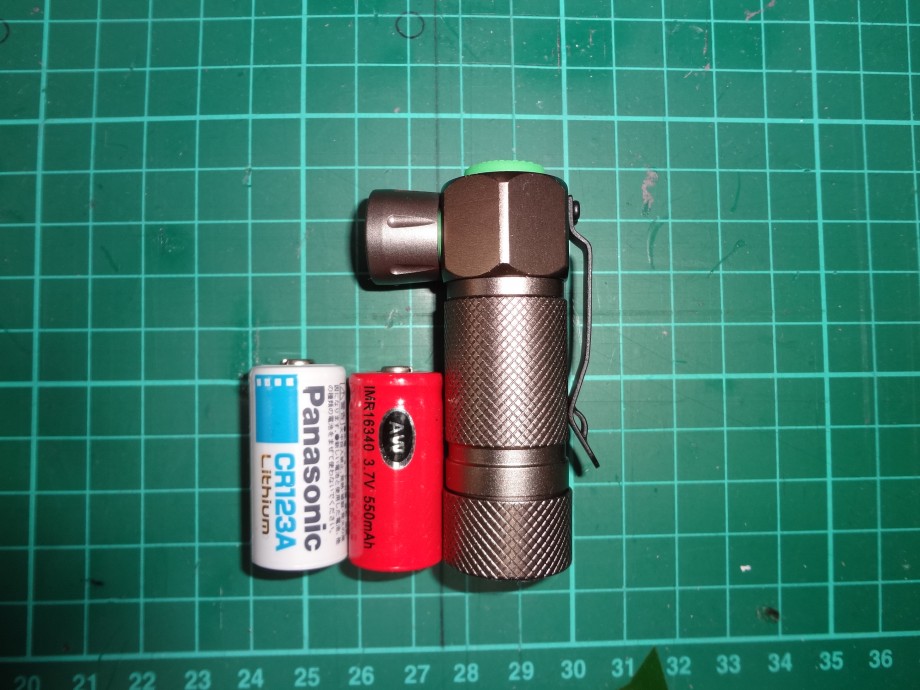

カメラ用のＣＲ１２３Ａとリチュームイオン１６３４０を並べました。

その小ささが分かると思います。

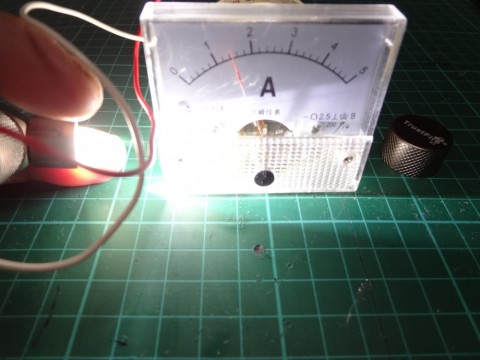

ＣＲ１２３Ａで電流　１Ａでした。

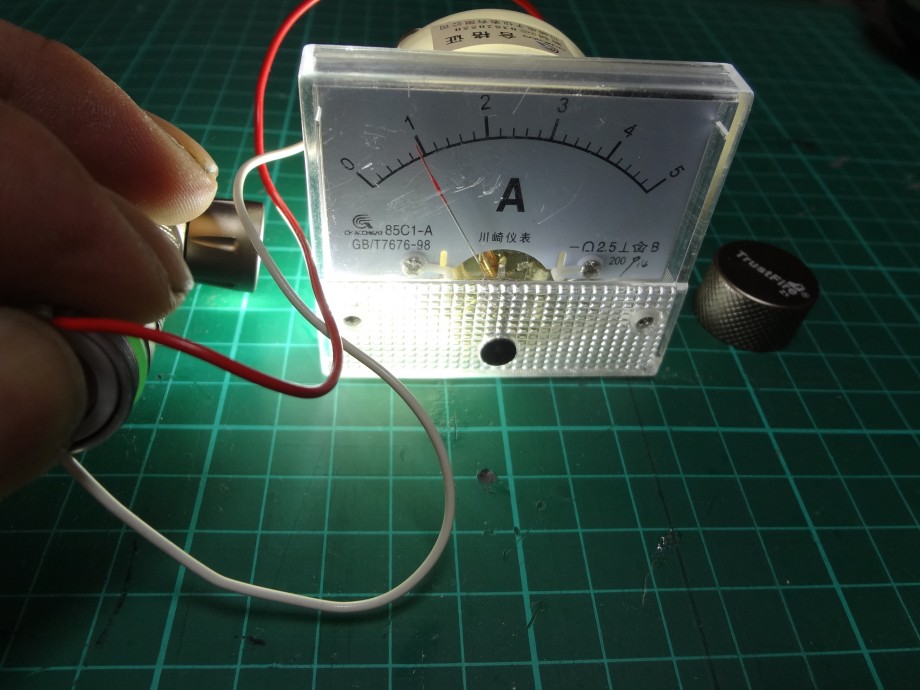

試しにＡＷ製１６３４０を入れた所、１．５Ａ流れた。
これはＬＥＤの最大電流を超えているので、使えないでしょう。

ＣＲ１２３Ａ仕様のライトは３．０Ｖなので昇圧回路を搭載していると思われます。

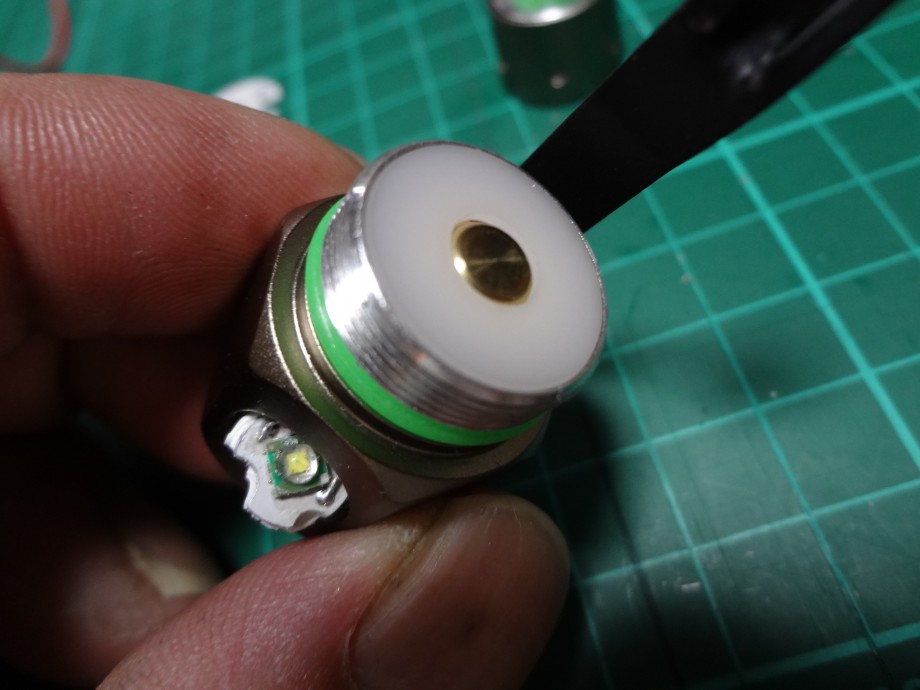

予想通り、ＬＥＤ放熱基板が極小です。

このサイズの放熱基板は市販されていない。
これが不幸の始まりでした。(泣)

考えていても仕方ないので、作業を進める事にします。

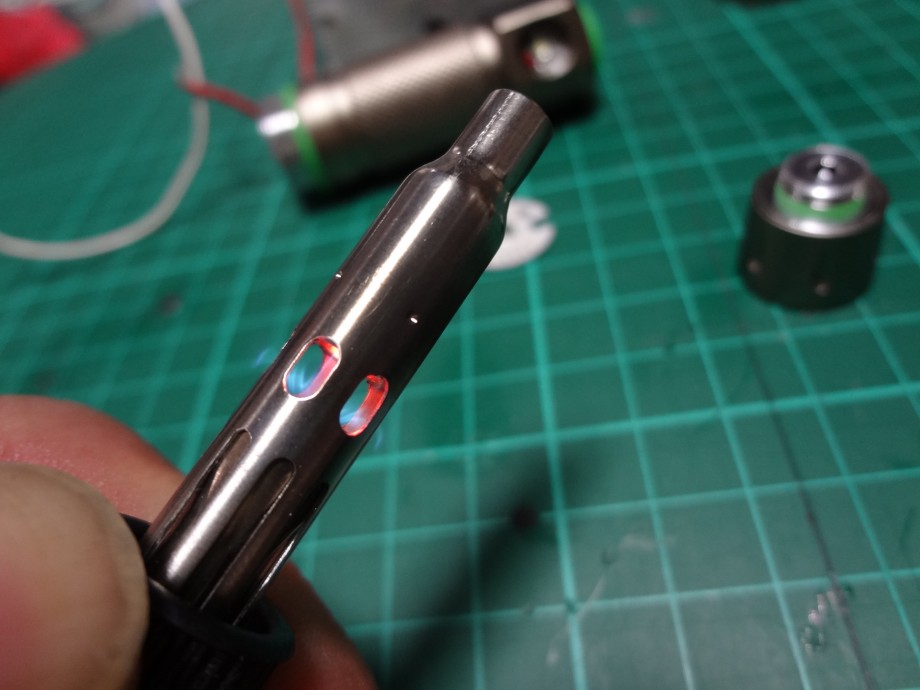

ガス式ハンダゴテを炎の出ないバーナーに交換します！

何をやるかって？

ＬＥＤ自体を換装します。

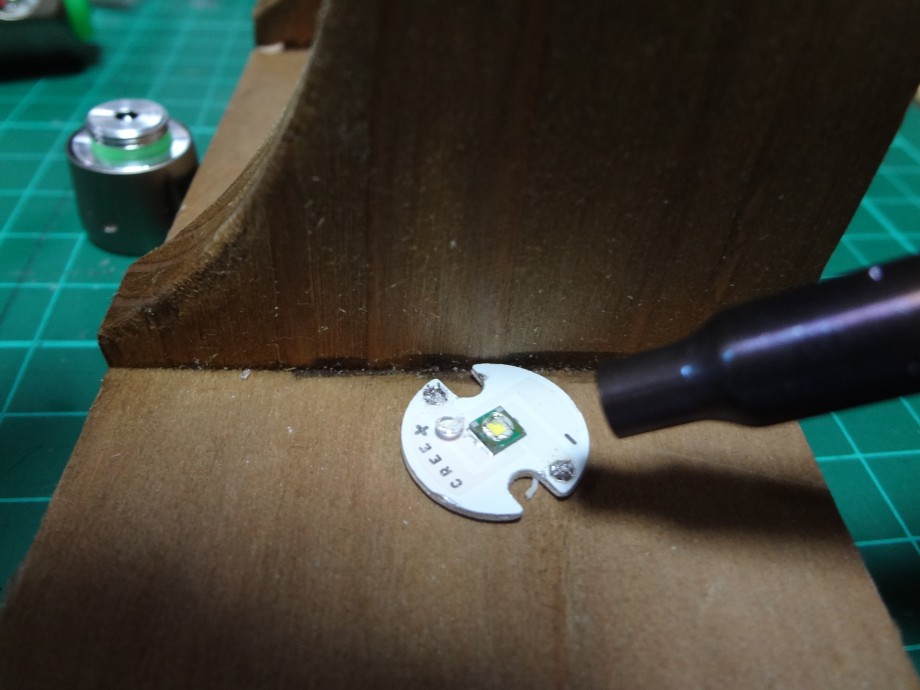

レッドＬＥＤは貴重なので、白でテストします！

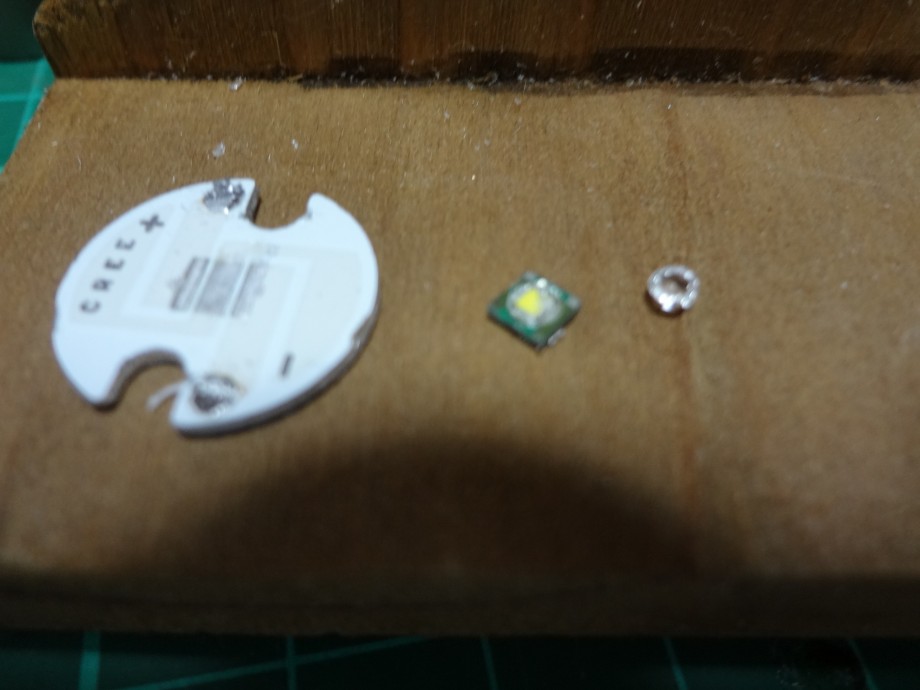

ドームレンズが外れました。(泣)

ＬＥＤも外れるようです。

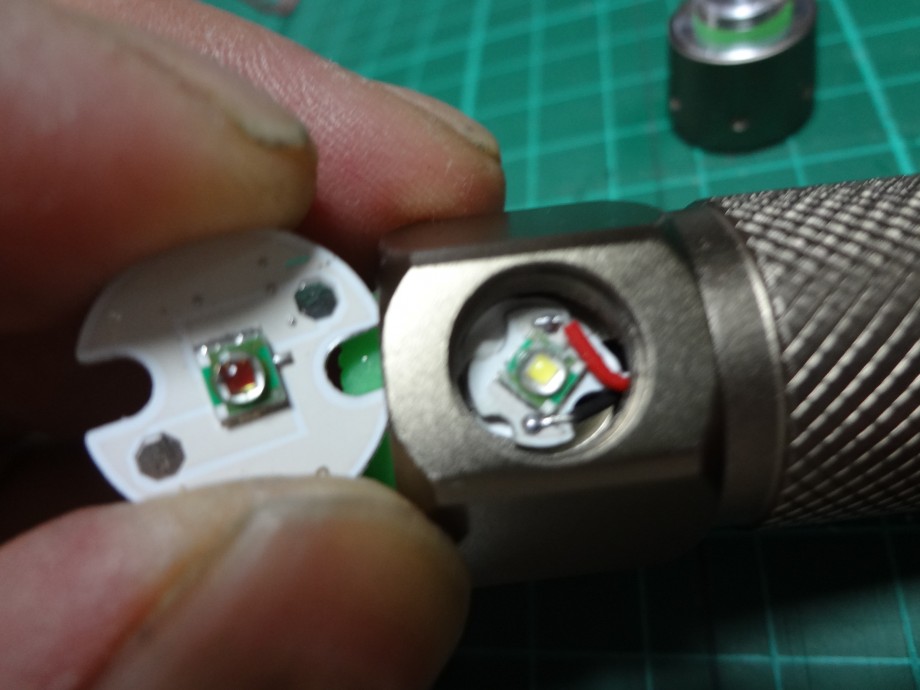

これはレッドと同じタイプのＬＥＤです。

高価なＬＥＤは余り使えないので、安いＬＥＤで腕を磨きます。

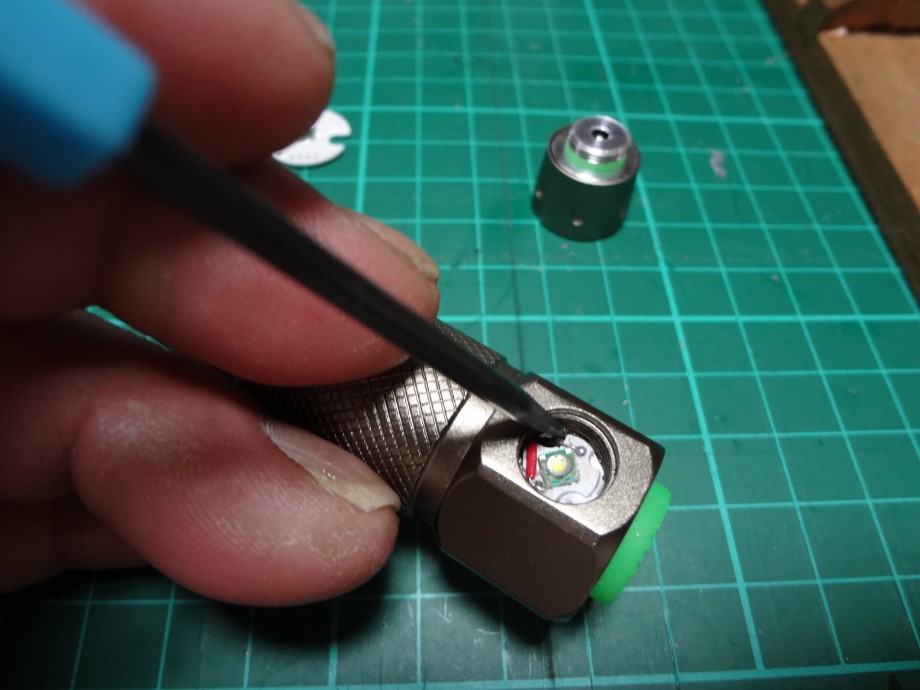

ＬＥＤを本体から外します。

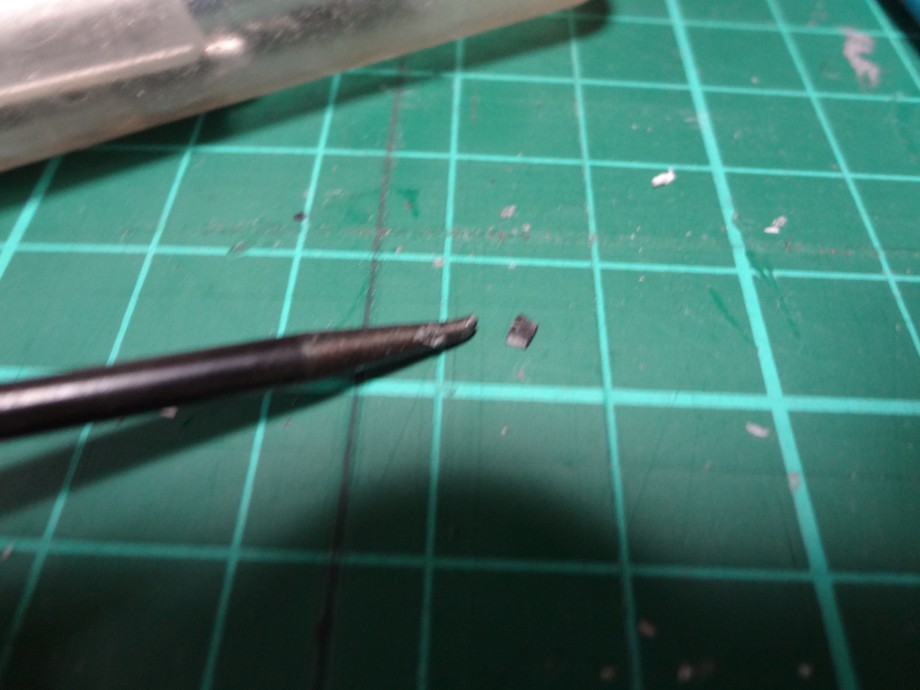

固い・・・、ポキッ？　この専用工具が折れました・・・(泣)

曲がった先端が折れた！　その後、更に１本を折って外れた。

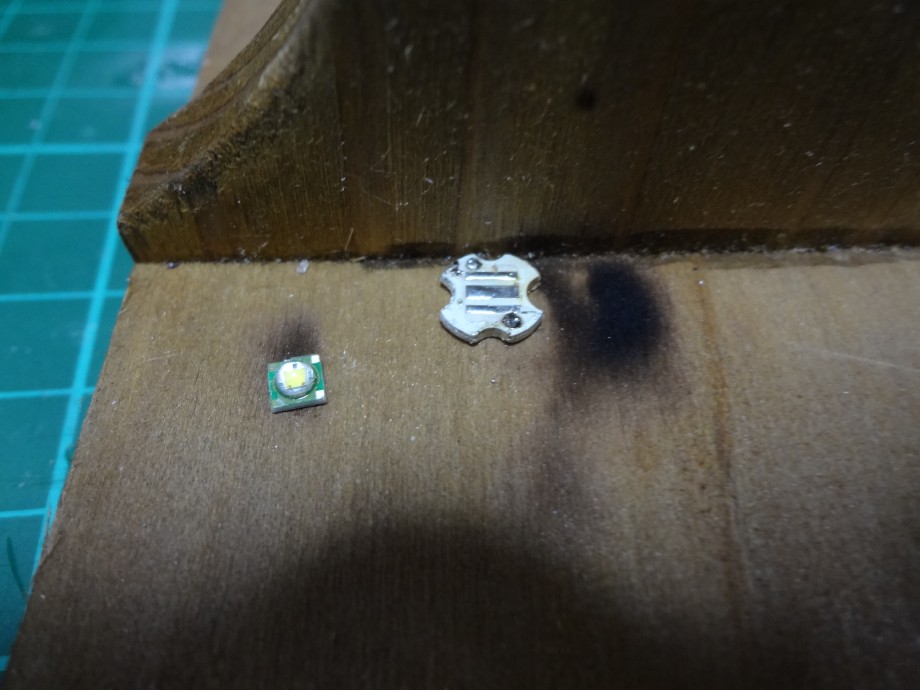

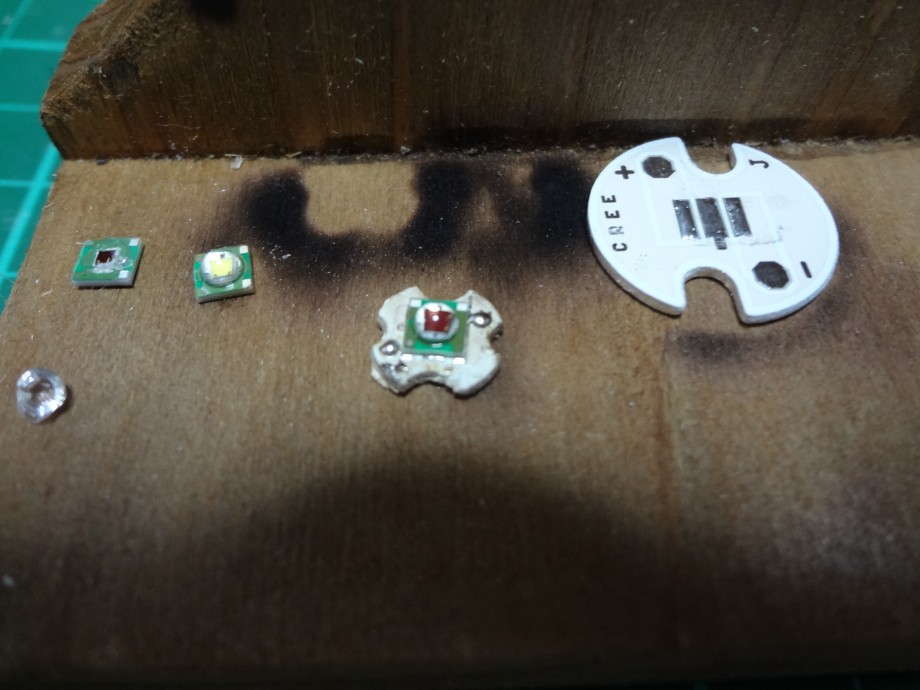

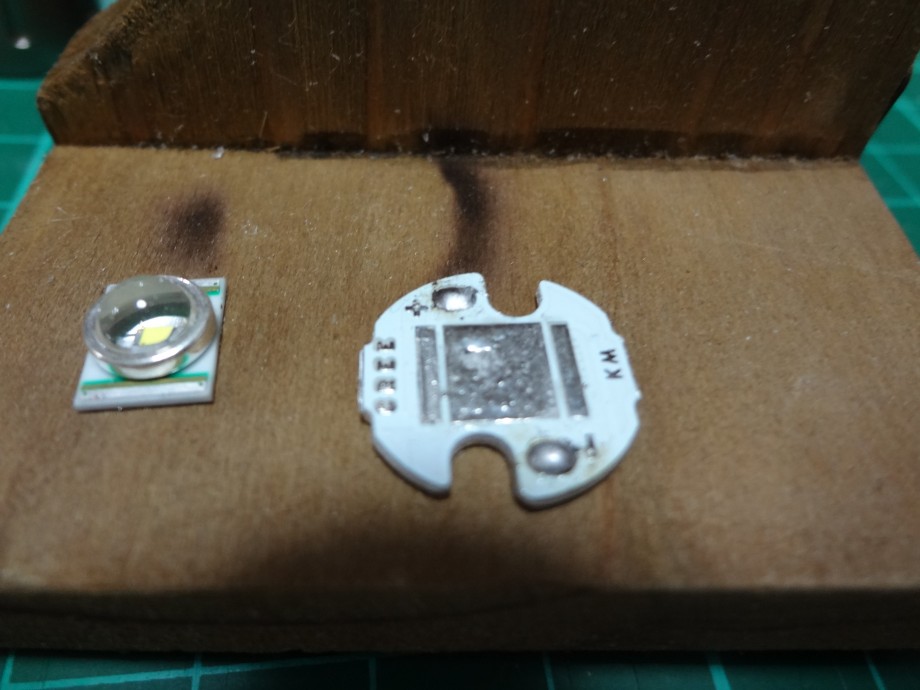

まず、標準のＬＥＤを外し、

ウギャーッ！　ドームレンズが飛んだ！

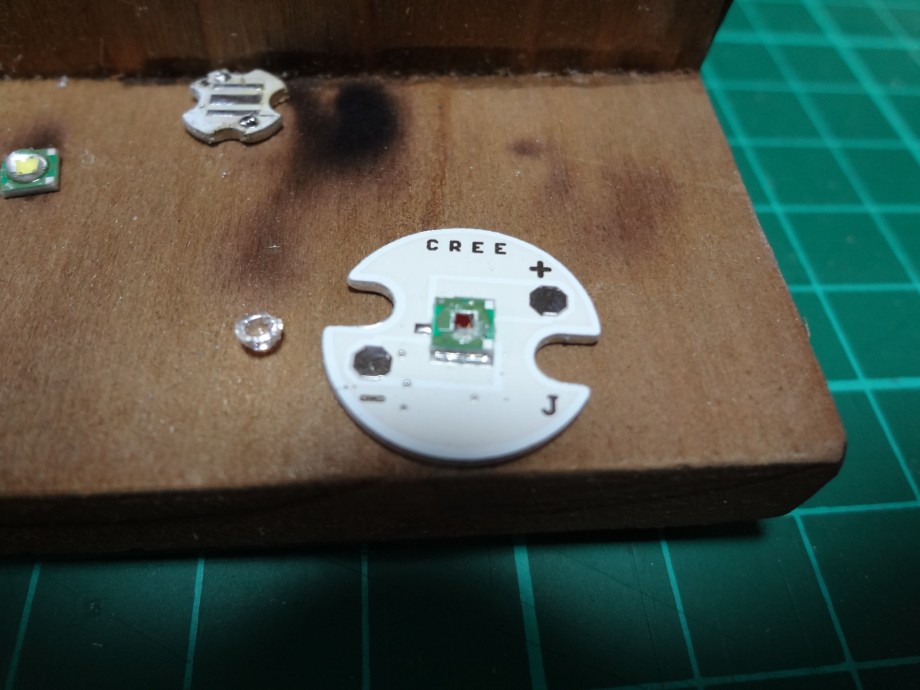

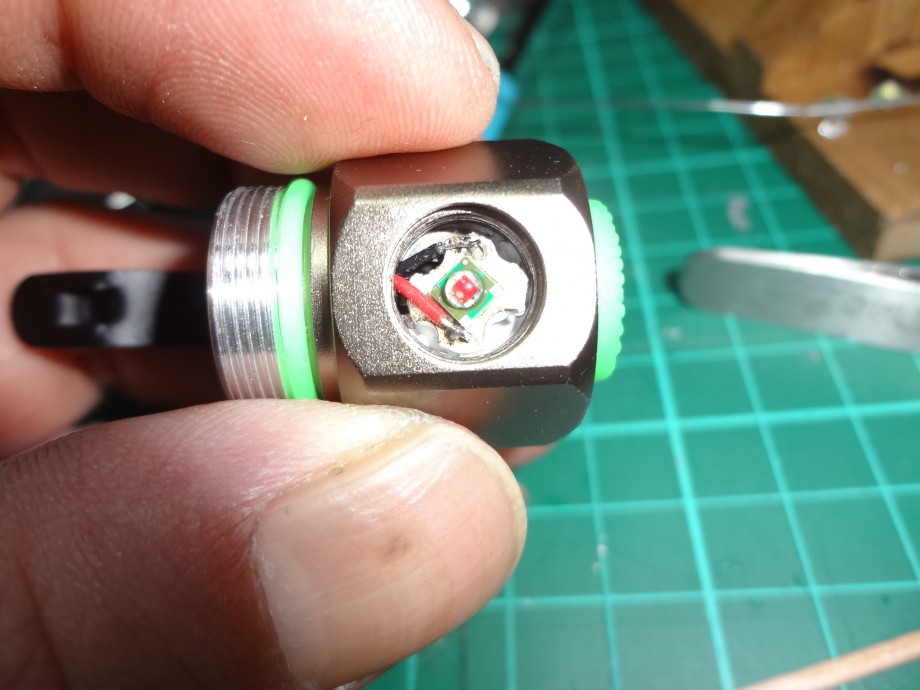

やっと、２個目で極小放熱基板にレットＬＥＤが乗った！

本体に収めて、テストした処、Ｈｉにならない！(泣)

こちらも予想通り、昇圧基板の電流に合わないようです！

ええ、サーキットボードも交換です。(泣)

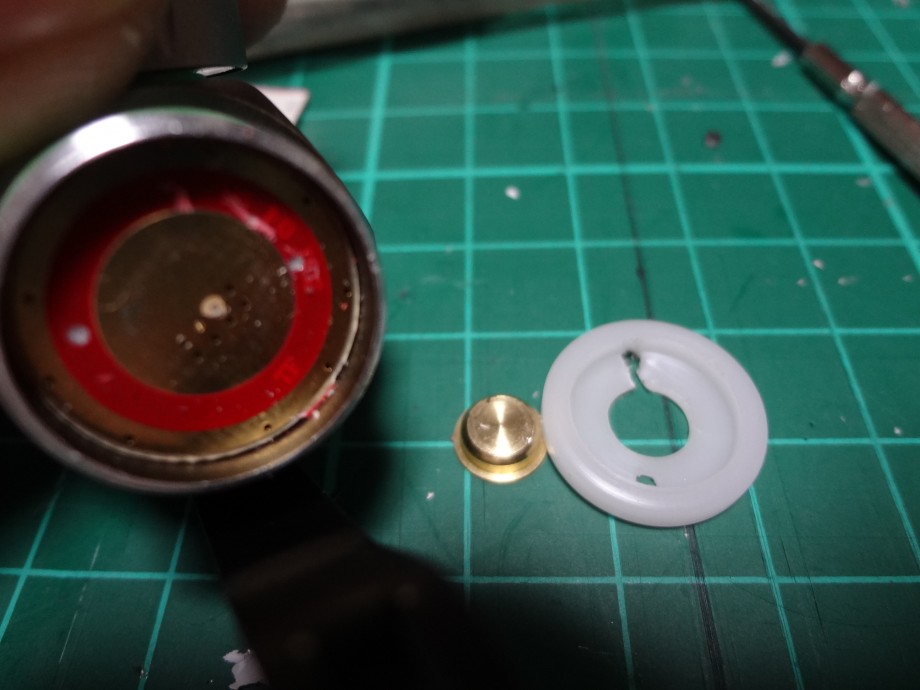

この部分は打ち込みです。外せる方は居ないのでは？

でも、コレを外さないと基板が出てきません。

穴を空けて、コジて外しました。

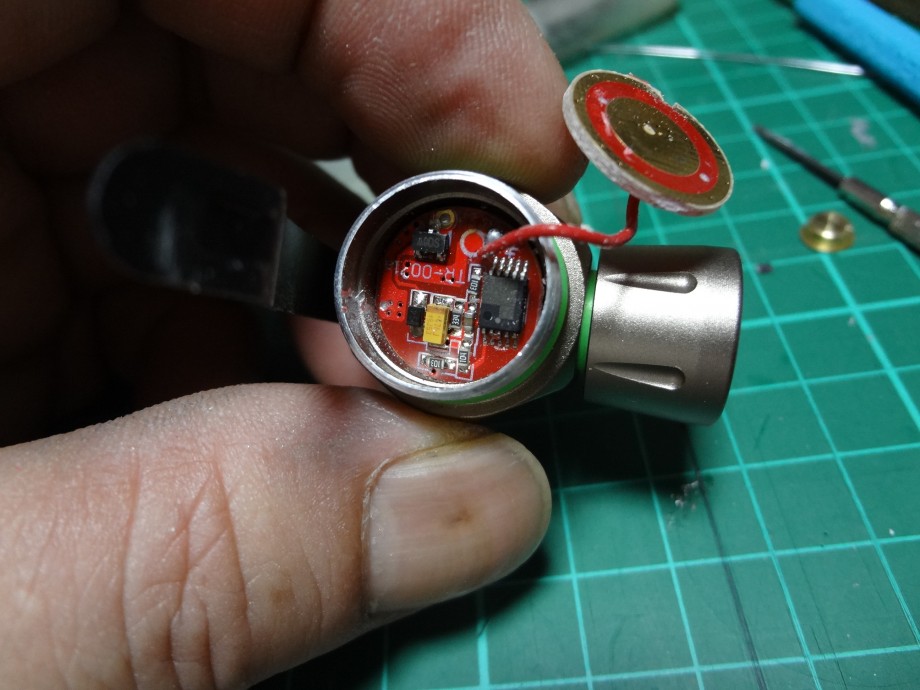

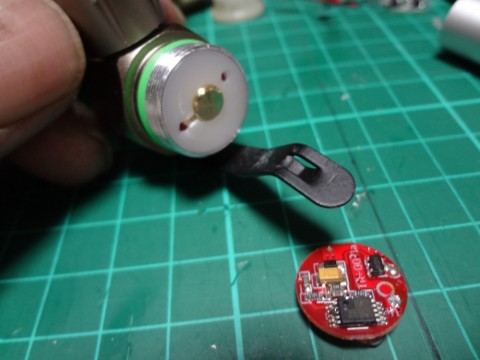

こうなっていました。ストックの基板を探しまくりました。
でも、これに入る基板は１個しか見つからない。

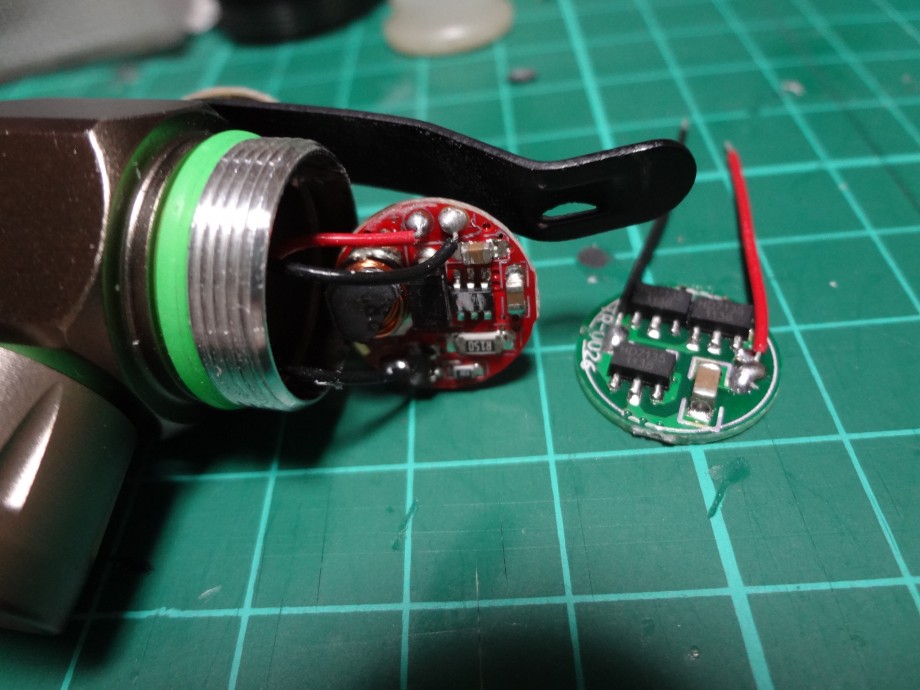

コイルが見えます。昇圧回路付でした。それを横の基板と交換します。（１モード）

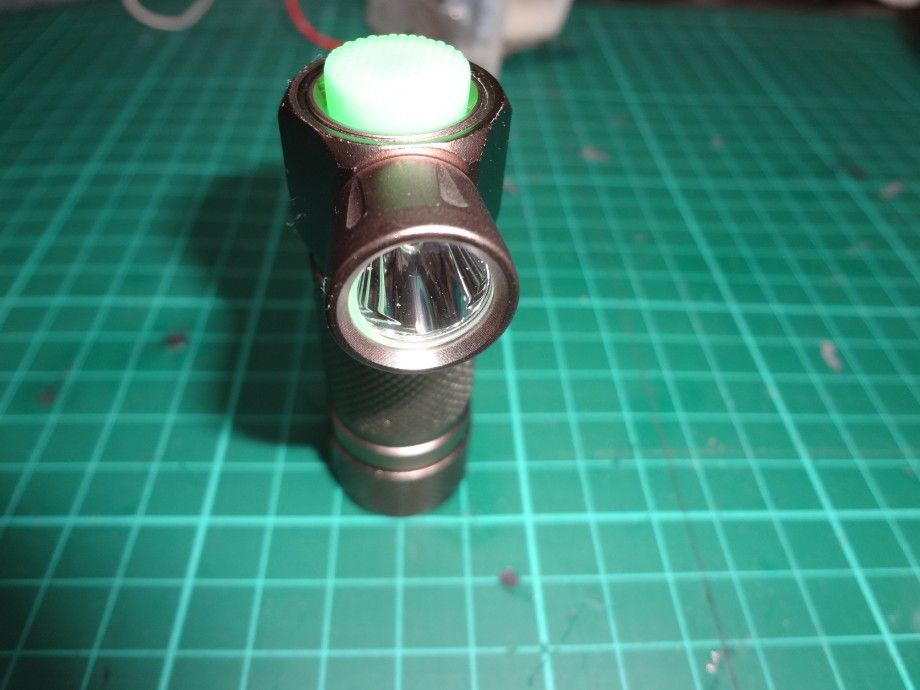

完成です！

基板が交換できました！

この外観なら、許されると思うのですが・・・？

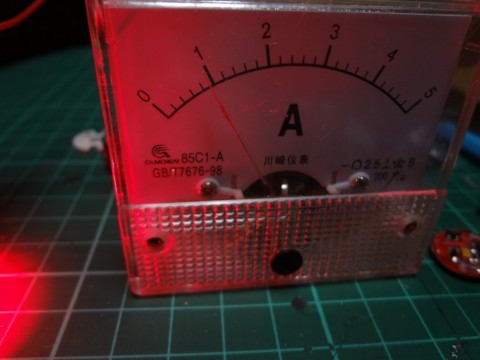

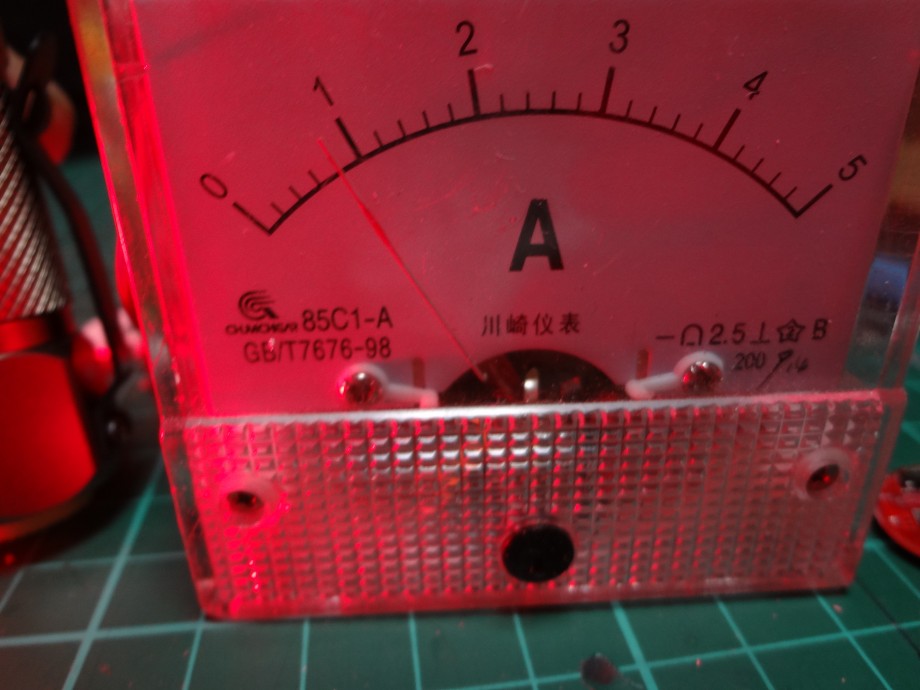

電流は１Ａを僅かに下回る程度、オーバードライブにしました。

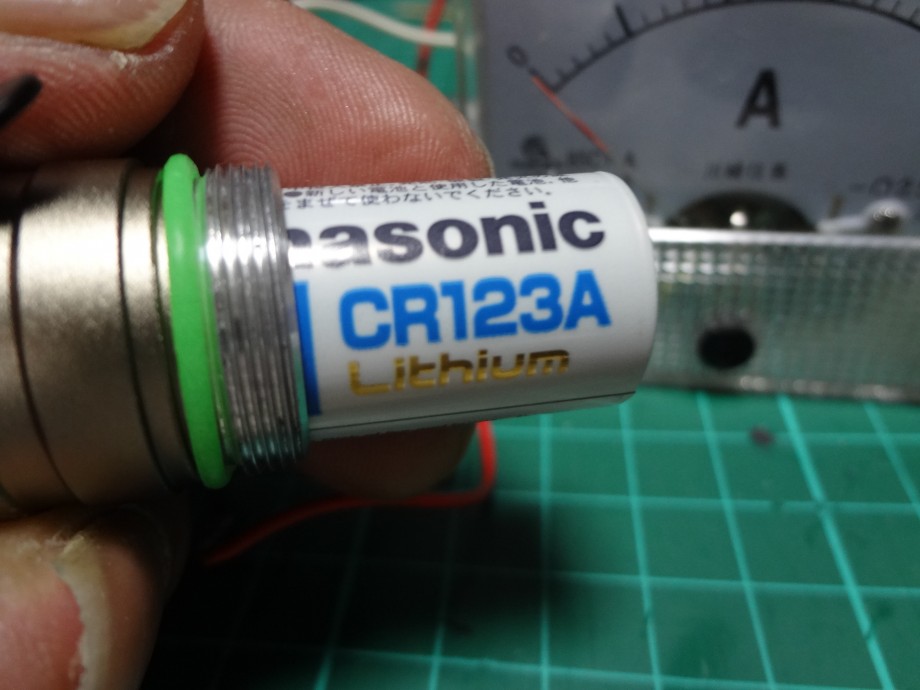

ＣＲ１２３Ａでも、テスト

０．８Ａでした。コレぐらいが丁度良いでしょうか？

超小型レッドアングルライトの完成です！

参考までに、コイツは高いです！

以前、同様のアングルライトを分解して、構造を調べています。

あのログは、コレを製作する為の複線だったのです。

努力を御理解頂けなかった時は、悲しいです・・・、
