黄変実験の開始から2日経過して
結果が出たので報告します。

この続き　↓
http://www.fimosw.com/u/KOBA/1egy1evaa2j556

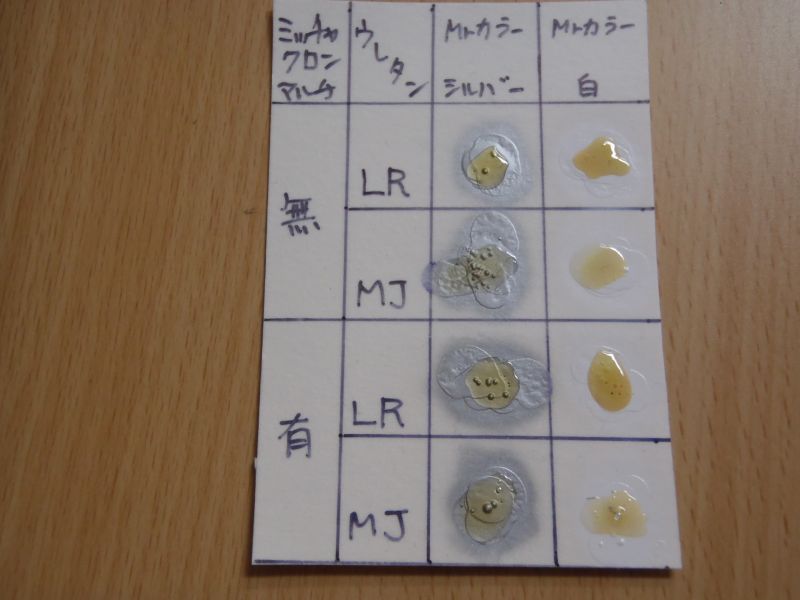

実験①-1
ＬＲとＭＪによる違い。
シルバーと白による違い。
プライマの有無による違い。を実験します。

セルロ1日乾燥→シルバー→ウレタンＬＲ
セルロ1日乾燥→白→ウレタンＬＲ
セルロ1日乾燥→シルバー→ウレタンＭＪ
セルロ1日乾燥→白→ウレタンＭＪ
セルロ1日乾燥→シルバー→ミッチャクロン→ウレタンＬＲ
セルロ1日乾燥→白→ミッチャクロン→ウレタンＬＲ
セルロ1日乾燥→シルバー→ミッチャクロン→ウレタンＭＪ
セルロ1日乾燥→白→ミッチャクロン→ウレタンＭＪ


◆結果
・全て黄変しました。
・ＬＲもＭＪも黄変している。
・セルロースの上にＭｒカラーを塗装してから
　ウレタンを乗せても黄変する。
・Ｍｒカラーの色は白でもシルバーでも黄変する。
・セルロースの上にＭｒカラーを塗装して、
　さらにミッチャクロンマルチを吹付けてから
　ウレタンを乗せても黄変する。
　ミッチャクロンによる緩衝材効果は見られない。

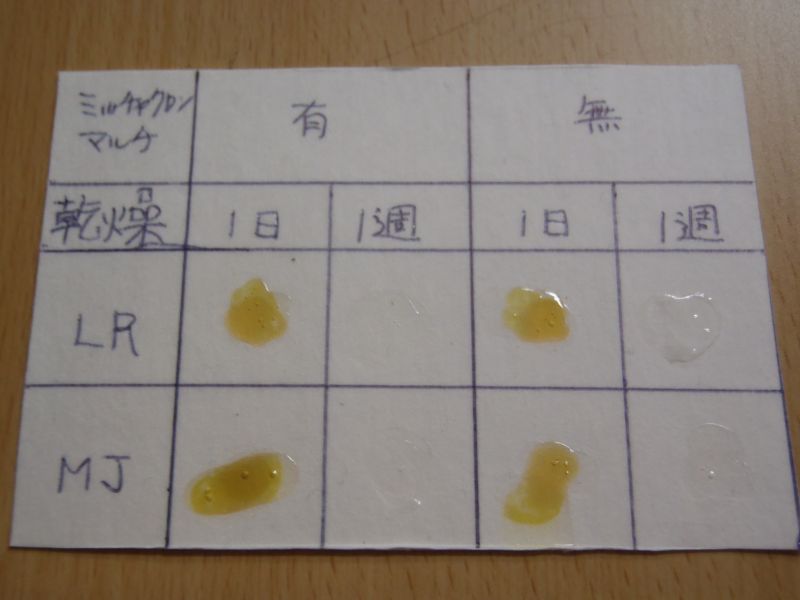

実験①-2
ＬＲとＭＪの違い。
プライマの有無による違い。
セルロースの乾燥時間による違い。を実験します。

セルロ1日乾燥→ミッチャクロン→ウレタンＬＲ
セルロ1日乾燥→ウレタンＬＲ
セルロ1日乾燥→ミッチャクロン→ウレタンＭＪ
セルロ1日乾燥→ウレタンＭＪ
セルロ1週日乾燥→ミッチャクロン→ウレタンＬＲ
セルロ1週乾燥→ウレタンＬＲ
セルロ1週乾燥→ミッチャクロン→ウレタンＭＪ
セルロ1週乾燥→ウレタンＭＪ


◆結果（1週間後の試験は、まだ未実施）
・ＬＲ、ＭＪともに黄変している。
・ミッチャクロンによる緩衝材効果は見られない。

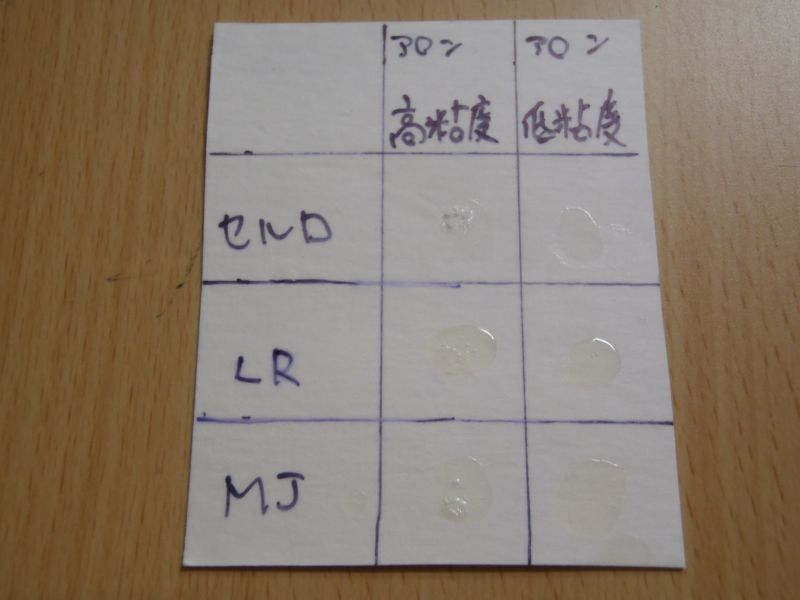

実験②　
瞬間接着剤との反応を見る実験。
アロンアルファ超高粘度→セルロース
アロンアルファ低粘度→セルロース
アロンアルファ超高粘度→ウレタンＬＲ
アロンアルファ低粘度→ウレタンＬＲ
アロンアルファ超高粘度→ウレタンＭＪ
アロンアルファ低粘度→ウレタンＭＪ


◆結果
・アロンアルファによる黄変は、セルロース・ＬＲ・ＭＪ
　全てにおいて全く無く良好である。
　アロンアルファはコーティングを侵さない有効な材料である。


実験③

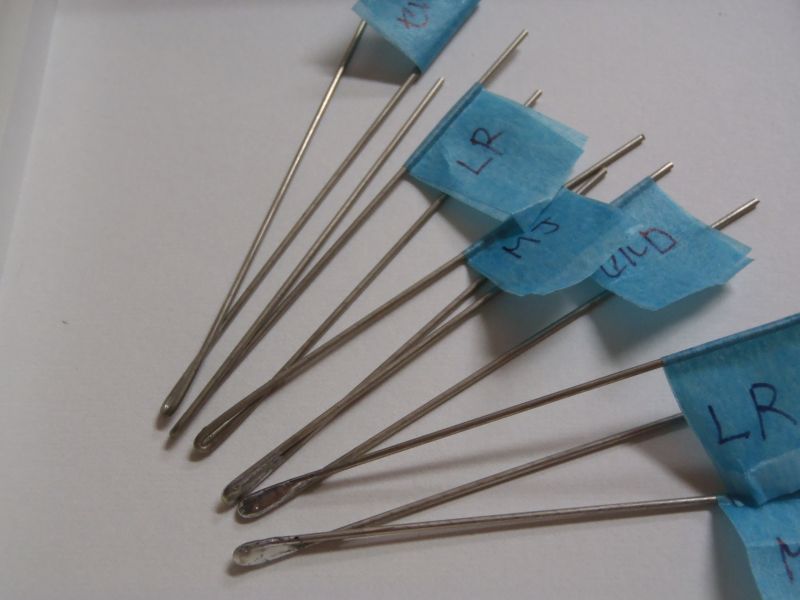

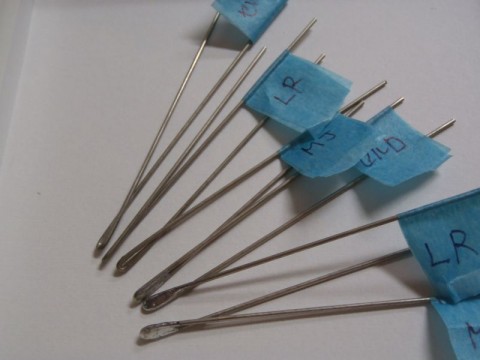

フラックスや半田のヤニによる影響の実験

フラックス塗って半田付け→洗浄→セルロース
フラックス塗って半田付け→洗浄→ウレタンＬＲ
フラックス塗って半田付け→洗浄→ウレタンＭＪ
フラックス塗って乾燥→セルロース
フラックス塗って乾燥→ウレタンＬＲ
フラックス塗って乾燥→ウレタンＭＪ


◆結果
・ヤニ入り半田との反応による黄変はセルロース・ＬＲ・ＭＪ　
　全てにおいて見られない。
・ステンレス半田用フラックスによる黄変も
　セルロース・ＬＲ・ＭＪ全てにおいて見られない。



★考察
・アロンアルファ、ヤニ入り半田、フラックスが黄変に無関係であることが分かった。

・セルロースの上に乗せたウレタンはＬＲ・ＭＪ共に黄変し、　ラッカー塗装やミッチャクロンを間に施しても効果は無い。

・試験結果の黄変の度合いが激しいのは、通常のルアー制作では吹付けやドブ浸けにより薄い皮膜を重ねるが、今回の試験では平面に3滴垂らしているため被膜が極めて厚いため顕著に黄変が起こった様である。
しかしながら、通常のドブ浸けでも何度も重ねると今回の試験と同等以上の被膜厚になるにもかかわらず、通常はこのように顕著な黄変は見られない。これは、ウレタンの被膜が厚いとウレタン内部まで硬化するのに時間を要するため 黄変が激しく進行するのではないかと推測する。
ルアー全体の表面は透明で綺麗な状態でもテールのワイヤ付近のウレタンが溜まりやすい部分のみが黄変しやすい事もこれで辻褄が合う。
また、一般的に劣化して粘度が高いウレタンが黄変しやすいと言わるのも粘度が高く膜厚が大きくなることに関係しているのではないだろうか。

だとすると、セルロースやラッカーの上の1回目のウレタンが完全硬化していないのに不用意にウレタンドブ浸けを重ねる行為はＮＧということなのかも？


追加試験
実験①-2においてセルロース乾燥後1週間後の実験が未実施であるが、これを更に詳しく検証するため追加試験を実施中です。↓

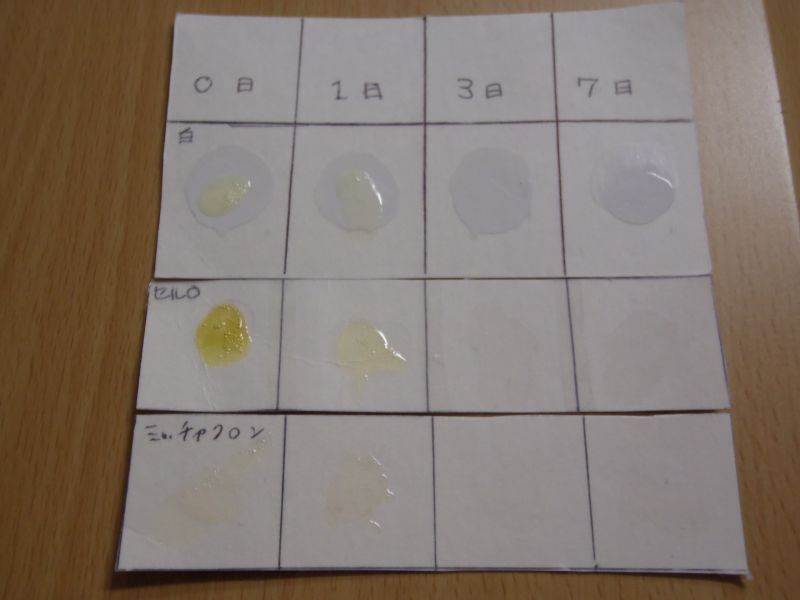

実験④
Ｍｒカラー白、セルロース、ミッチャクロン
それぞれの上にウレタンＭＪを乗せると黄変するか？
また、Ｍｒカラー白、セルロース、ミッチャクロンを乗せてからウレタンＭＪを乗せるまでの乾燥時間の違いと黄変の度合いに差はあるのか？乾燥時間を0日、1日、3日、7日で比較する。


現在、1日経過して1日のマスにウレタンＭＪを乗せたところである。

昨日乗せたウレタンＭＪの今の状態は下記。
・セルロの上に乗せたＭＪは激しく黄変している。
・Ｍｒカラー白の上に乗せたＭＪはセルロの上に比べると薄い
　が黄変している。
　ラッカーもセルロース系なので黄変はするんだろう。
・ミッチャクロンの上に乗せたＭＪは黄変していない。



乾燥時間で効果が見られなかったら
溶剤の組み合わせを注意することと
セルロやラッカーの上の被膜を薄くして乾燥させることくらいしか策は無いのかも・・・

結果がでたら報告する。
