▼ 少佐さん、失敗しました(泣)
- ジャンル:日記/一般
- (爆光ライト)

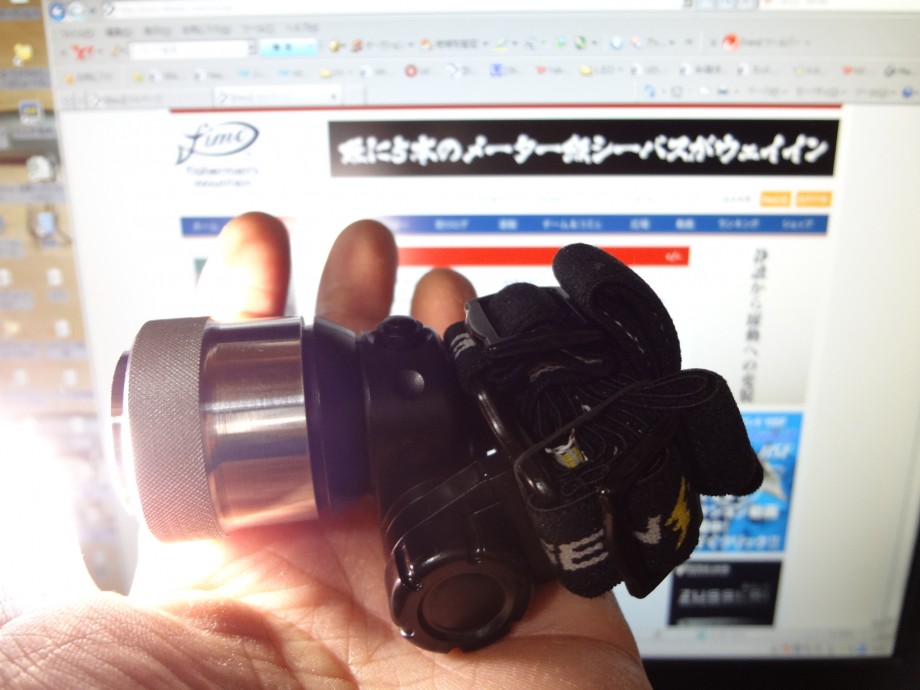

一応、点灯する状態には、なりました。
ええ、爆光です!!
しかし、良く見ると、ジュラルミン削り出しの後ろに隙間が、
有ります。 ええ、短かったです(泣)
と、言う事で、理由のログの始まりです！
（言い訳）

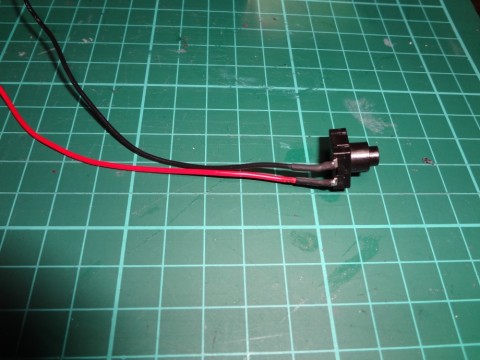

スイッチにリード線をハンダ付けして、熱収縮チューブを
被せます。ライターで、炙ると、ちじんで、フィットします。

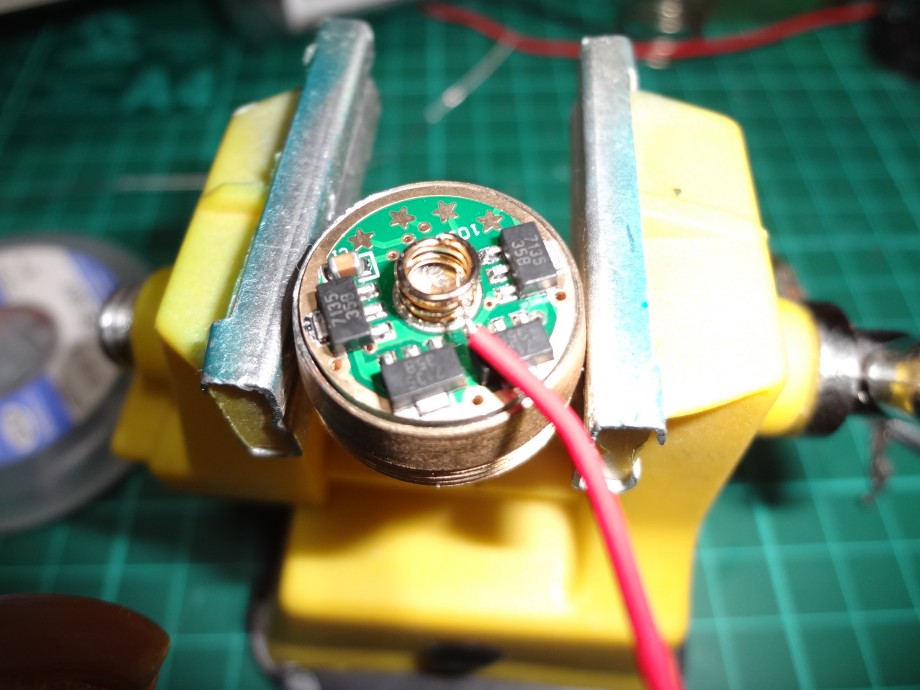

ドロップインモジュールの基盤をスペシャルに交換しました。
これは、特注基盤を更に手を入れて、電流を2.8A→2.1A
仕様に改造した物です。
以下、なにが、スペシャルか、この基盤の説明です。
出力：（約2800mA）→約2100ｍA
直径：17mm
厚さ：6mm
入力電圧：2.7～5.5V (約2.8～3Vで低電圧警告)
モード：1～3モード
モードメモリーまでの時間は点灯から1秒、
回路パターン上のジャンパをショートさせる事でグループを切り替えます。
裏面(画像3枚目)の1～3の番号を振った☆のいずれかをグラウンド(外周)と短絡させます。
2ヶ所以上同時にショートさせば場合の優先順位は1>2>3です。
1～3のどこが短絡しているかで次のようにグループが変わります。
| なし | Low(5%) - Mid(35%) - High(100%) |
| 1 | Low(5%) - High(100%) |
| 2 | Mid(35%) - High(100%) |
| 3 | High(100%) |
基盤の☆を下向きにして、一番左は、無視して、
１・２・３番となります。
御自分で、☆をハンダなどで、短絡させれば、モードを
変える事が、出来ます。
お好みのモードを連絡して、頂ければ、その仕様にします。

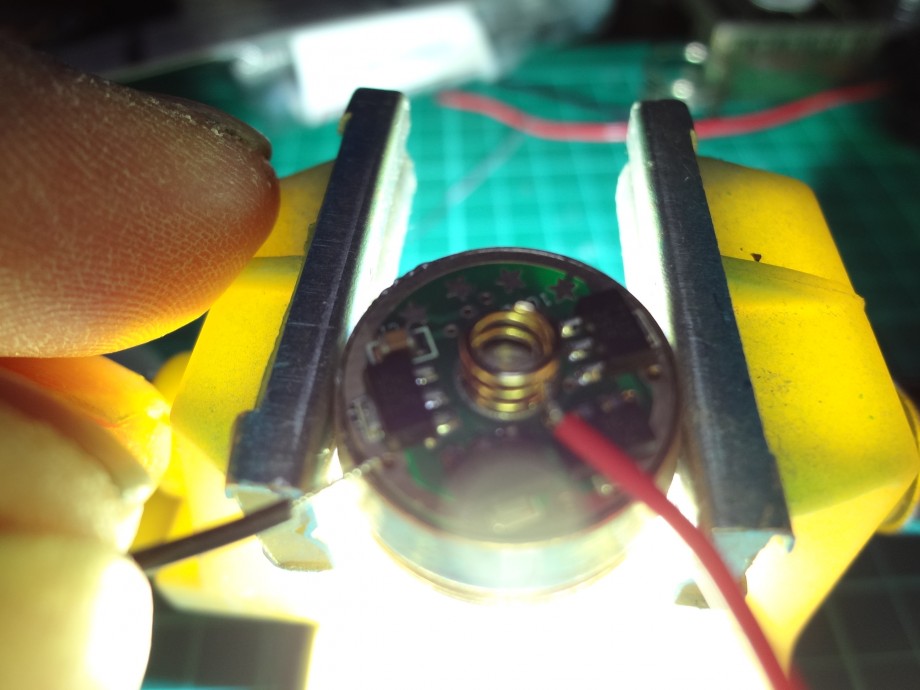

点灯テストです！

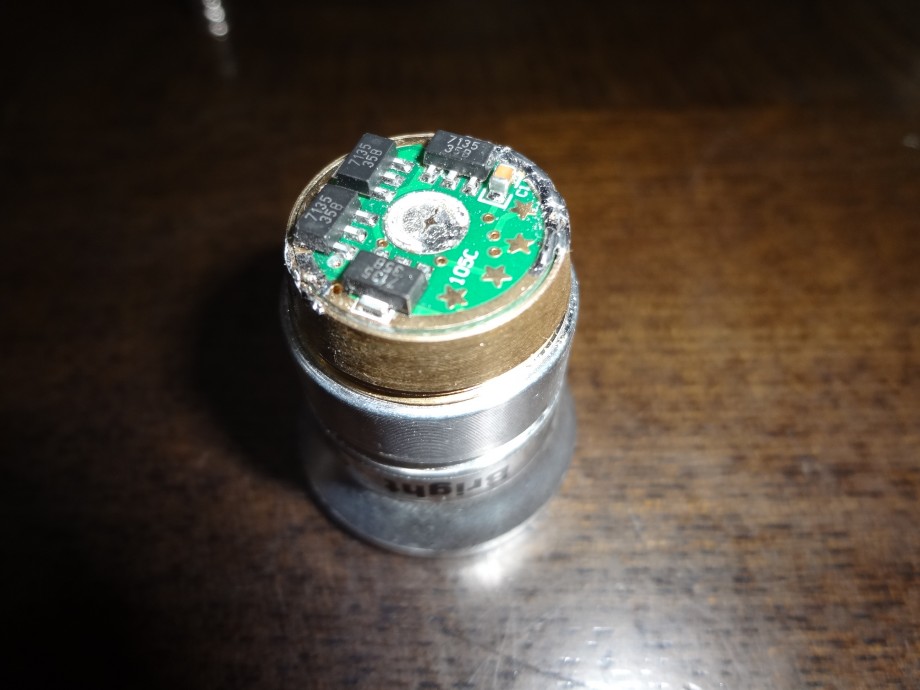

この後、基盤をハンダ付けしました。
しかし、基盤のバネが、短いので、交換します。

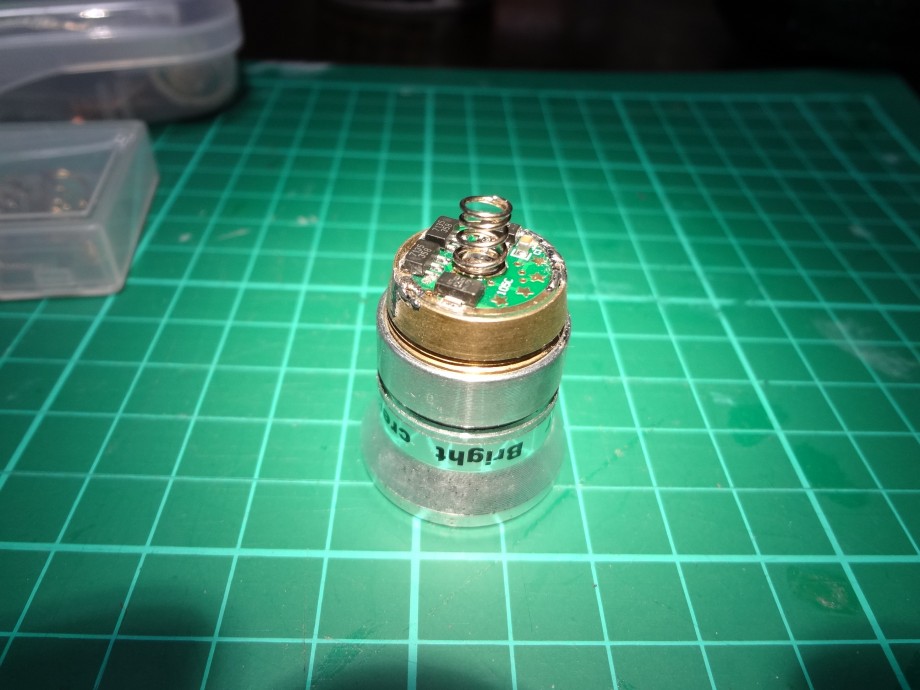

交換後です。
その他の理由で、収まらなくなりました(汗)
そして、もう１つの不具合が、発覚しました。
マンガン系の電池が、使えない？
点灯しません！(汗)
電池側の不具合か、本体側か、まだ、判明しません。
せっかく、低電警告付きの基盤なのに、意味が、無いで
す。(泣)
本体を交換して、ジュラルミンも、削り直し？？？
連休に、再挑戦します！
- 2012年4月23日
