さてさて(^_^)ゞ
部品関係がまだ揃わないので作業がストップしております、、、

なので、今のうちにオシュレートのギヤはどれを使うか決めときましょうかね？



01から04モデルのステラはスーパースローオシュレートってやつなんですな(^_^;)
私自身はこの時期のシマノリールを使った事がありませんのでよくは知らないのですけど〜
丁度釣りを始めようか？って頃でしたので(^_^;)
凄く評判が悪かったんですな、、、

当時、シマノはライントラブルが頻発するとの酷評が巷で広まっておりましたそうです。

どう悪いの？

聞くところによると、
キャストの時に放出される糸が下の糸を引っ掛けてバサッと一気に出ちゃうんだそうですな。
原因は超密巻のせいだと、、、

スプールに糸を巻き取る時奇麗に密に巻いた方がキャストの時整然と糸が放出されるので飛距離が伸びるんだそうです。現にキス釣り用のリールは今でも(スーパースローオシュレート)超密巻ですよね。
飛距離を稼ぐにはこの巻き方の方が良いはずなのに何が問題なのかと言うと〜
糸がほぼ平行に巻かれるために、例えばゴッツい奴とファイトした時にスプールに巻かれた糸はキリキリと締め上げられるわけですな、
そしたら巻かれている下の糸の中に潜り込んでしまう事が有るんだそうで、で、そのまんまめり込んだ糸がキャストでバビュ〜ンと飛び出すときに一緒に下の糸も引っ張り飛ばしちゃってバサッとお祭り騒ぎとなるわけですわ(^_^;)

当時かなりの苦情が有ったとか無かったとか、、、
シマノさんも頭を抱えた事でしょうな〜
ですからあれやこれや試行錯誤の後が伺えます。
05〜06と、04ステラからの同系列モデルはこのオシュレートのギヤ比を微妙に落として行ってるんですよ。
で、07モデルからはキッパリとスローオシュレートとはオサラバ(^_^)ﾉ
糸の放出には不利に成るかもしれないクロスラップ方式に変え、其れを帳消しにするようにARCスプールってのを投入するんですな。
あんまり難しい事はとーさくさんには解りませんけどこの方法は上手く行って今に続いていると、、、

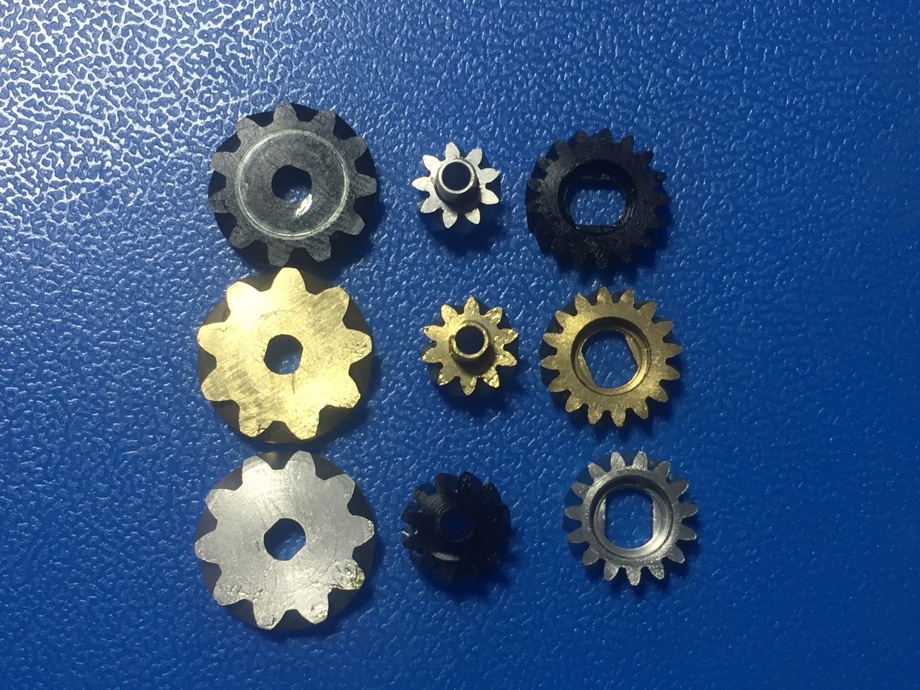

面白い写真でしょう(^_^)ﾉ
一番上が04ステラ
真ん中は06ツインパのマグ
下のは06セフィア用です。
シマノさんの苦悩の履歴であります

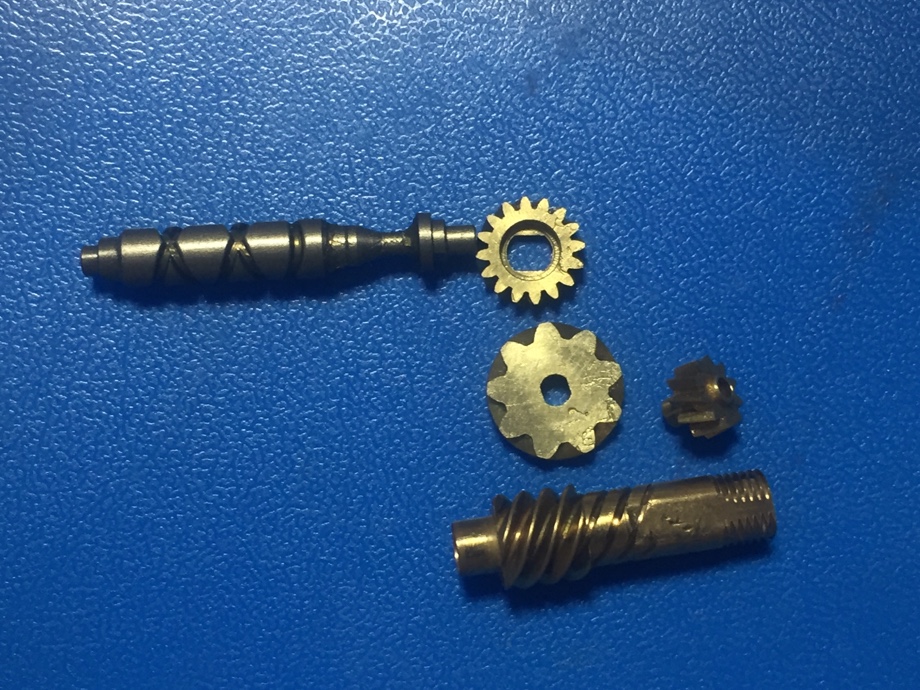

何のギヤなん？？
ですよね(^_^;)

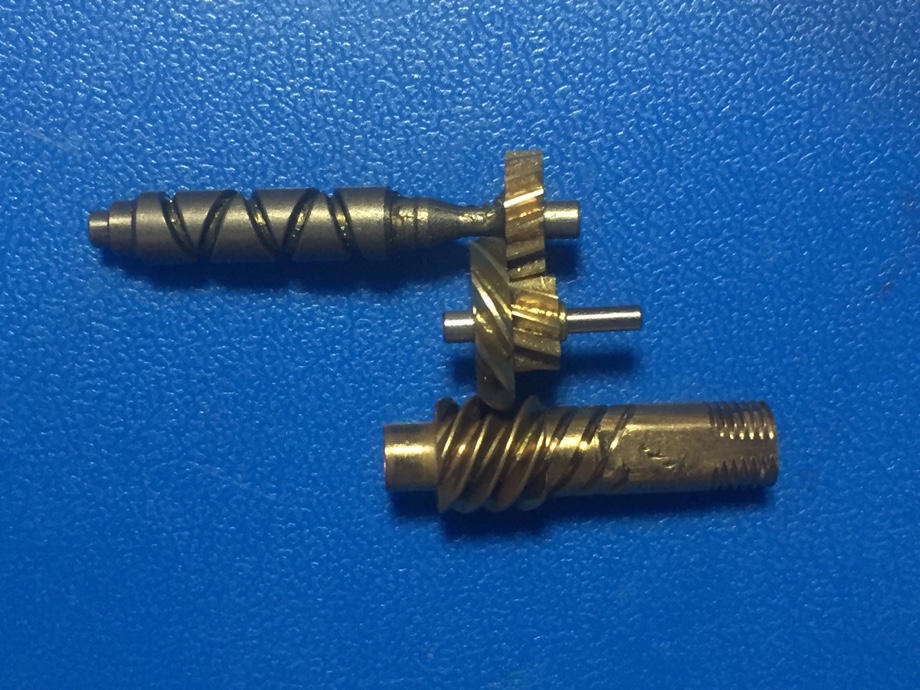

こう成ってリールに組み込まれてま〜す(^_^)ゞ
ピニオンギヤに対してウォームギヤをゆっくり回すために中間にアイドルギヤを噛ませてるんですよね。
其処までしてスーパースローオシュレートにしたかったんでしょうな

先程の写真から見て取れるのは上から順にギヤ比が小さくなって行ってます、、、
シマノさんの葛藤と妥協の軌跡で有りますよ(^_^;)



では、各リールがどの位密巻なのか調べてみましょうか？
バラしてなければローターの回転を数えれば済む事なんですけど、、、
ギヤの歯数を数えれば計算で出るのでチャチャっとやってみましょう。
先ず、ギヤの歯数を数えます。

表に出来れば解り安いんですけどね、ごめんなさい(^_^;)
ピニオンギヤ、アイドルギヤ下、アイドルギヤ上、ウォームシャフトギヤ。
の順で記載しますね(^_^)ﾉ

04ステラ
6-11-9-17

06ツインパマグ
5-9-10-16

06セフィア
6-10-12-15

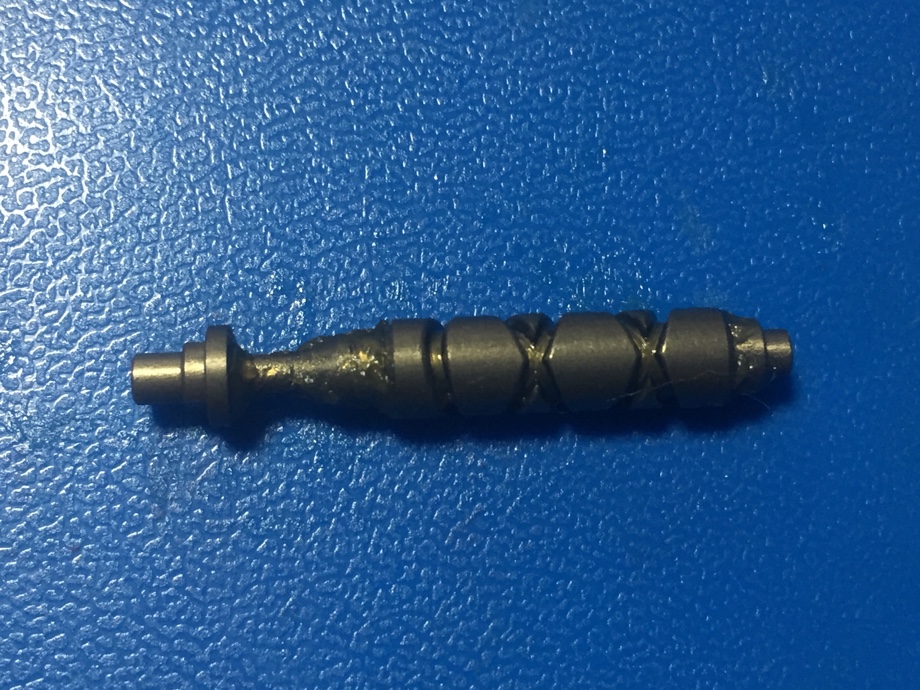

因みに、全てのリールは同じウォームシャフトを使っています。






ワンストローク2回転半です。
つまり、ウォームシャフトを2回転半させたらスプールが上から下(下から上)に動くんです。

と言う事は〜ウォームシャフトが2回転半する時にピニオンギヤが何回転するのか解れば良い訳ですな。



計算式は省きますね〜、、、(^_^;)



04ステラ
8.7、、、小数点以下2桁目を四捨五入

06ツインパマグ
7.2

06セフィア
5.2


と成りました〜

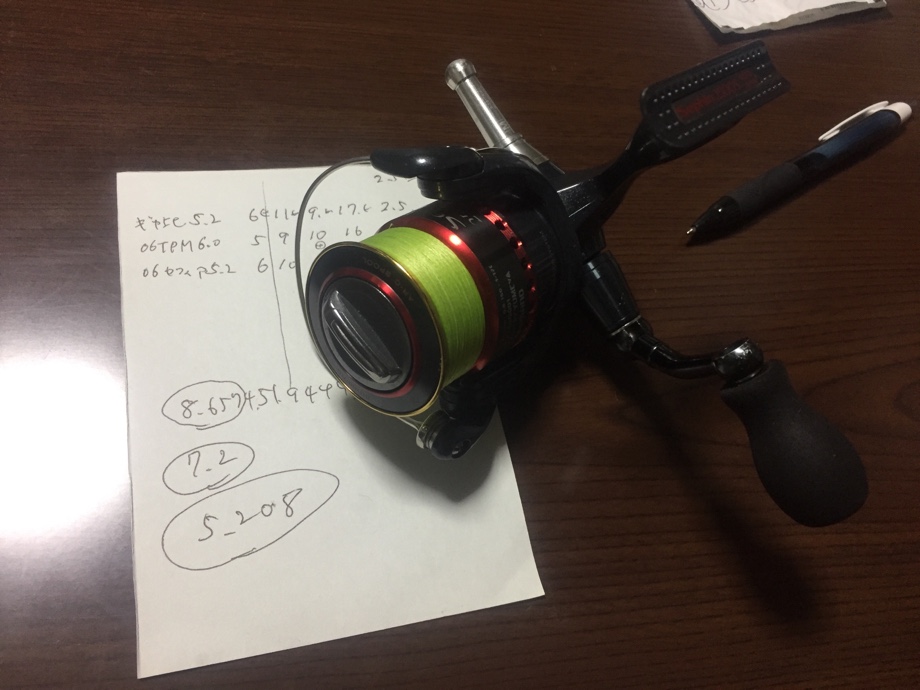

ホントかどうか06セフィアで実際に数えてみましょうか？






ええね(^_^)ﾉ
スプールがワンストロークする間にローターがクルクルと5回転ちょい。
セフィアは今のリールとあんまりかわらんのですな。


凄いのは04ステラですよ！
8.7って、、、
2000番クラスのスプールはストロークが14.5mm
この間を9回転弱も巻き付けるんですからね、
各糸の間隔は約1.6mmしかないのよ。
確かに超密巻ですわ。

二つに比べてツインパがなんか中途半端なんよね〜
シマノさんの苦悩がここら辺に垣間見えますな、、、




小難しい事ばかりうだうだとやってるとそろそろ鬱陶しがられますのでこの辺で止めましょうね(^_^;)



で、どれにするんだ？？


スーパースローオシュレートにARCスプールの組み合わせってのも超お宅っぽくて良い感じなんですけど〜
何もあたらずにツインパのまんま、、、は無いな
一番間違いが無いのはセフィアかな？

セフィアだろうな〜
多分トラブルは少ないと思うし、
結局なんの面白みの無い所で落ち着きましたか、、、( -_-)


今回のはあんまり面白く無かったかも？(^_^;)











でも何故バラしてもいない06セフィアのギヤがあるのって？
交換した部品で使えそうな物は棄てずに取っとけって事ですよ(^_^)ゞ
