BB-X系列のローター逆回転を調整してみた。

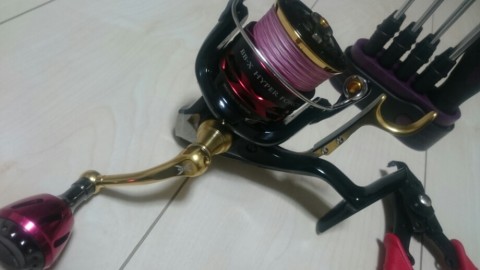

2013年より10エクスセンス LB、2016年より13BB-X HYPER FORCE 2500XGをメインとして使ってきている。


個人的には気に入っているリールだが、一点致命的な問題がある。

それは…

軽い負荷でローターが逆回転をしてしまう事。

↓こんな感じ。


これは決して故障ではなく、故障を起こさないための機能らしい。

しかし、あまりにも簡単に逆回転してしまうため、フッキング時の負荷でローターが逆回転してしまう事が多々ある。

はっきり言って、それでは使い物にならない。

なので、メーカーへ2回程調整に出したが月日を無駄にしただけで、改善されずに返ってきた。

なら、やる事は1つ。

自分で調整するのみ!

ネットでBB‐X分解について調べてみる。

なになにぃ~

特殊ネジで分解不可。

バラしたら保障が使えんとな。

んー。

どうせ、コレが調整できないと使い物にならんし…

無理矢理ぶんかーい(笑)

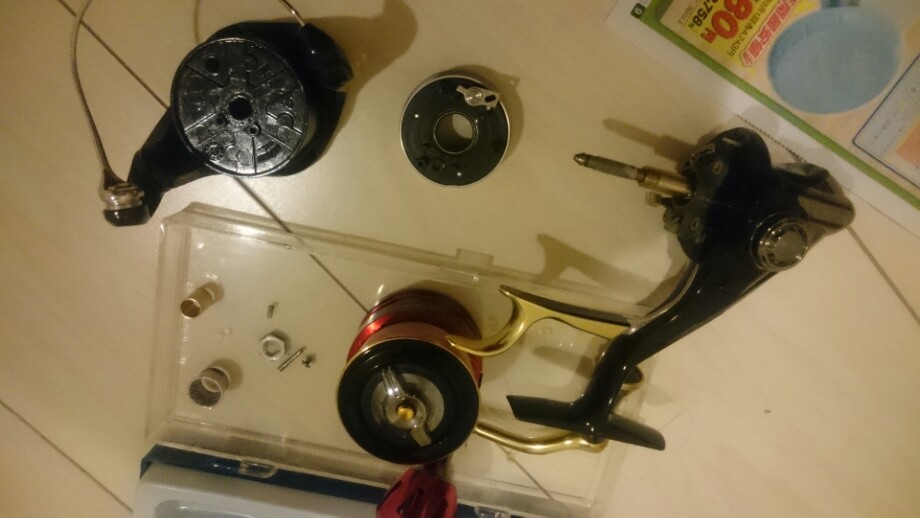

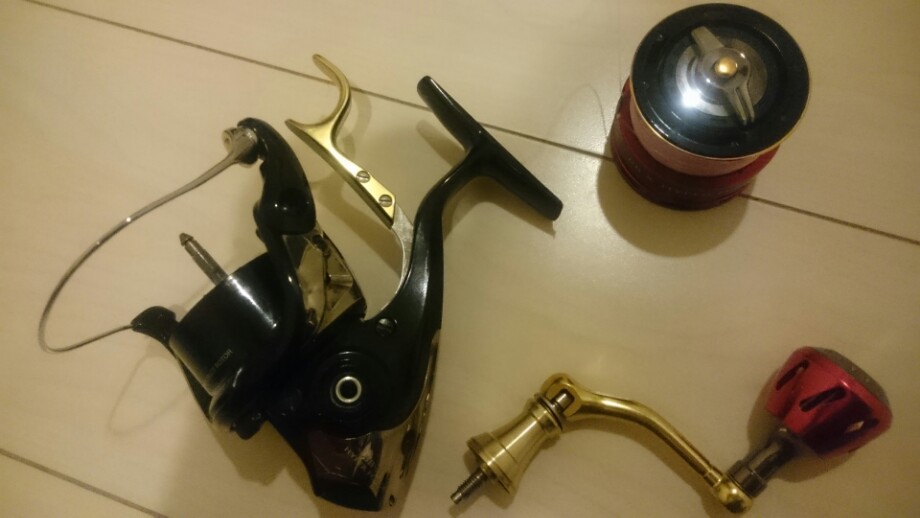

何となく流れで分解できる所は説明省略。


取り敢えず、ハンドルは始めに外しといた方がいい(笑)


このバネとか、さっと無くしそう…

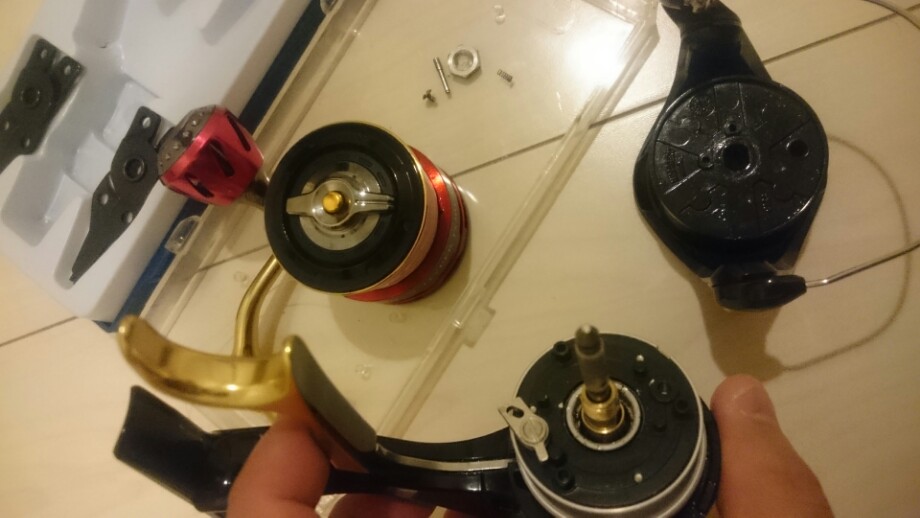

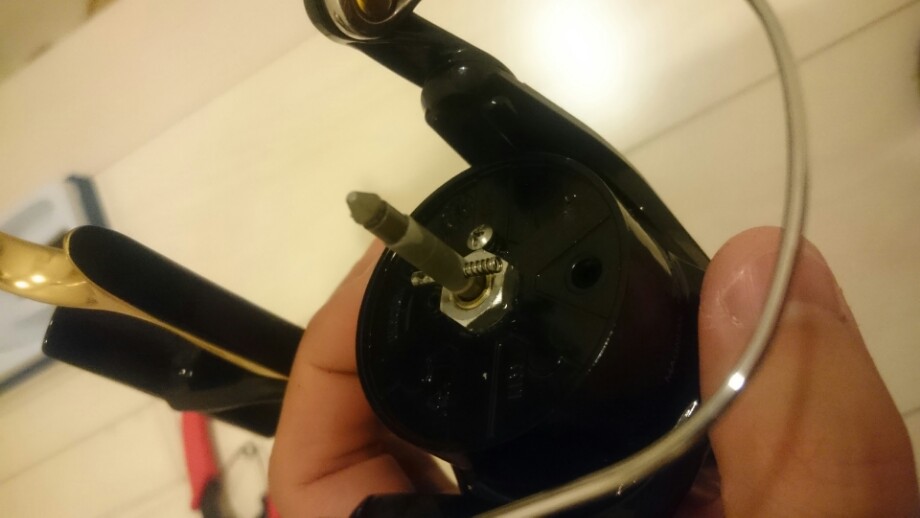

ネジ類を外したら、ローターを外して…

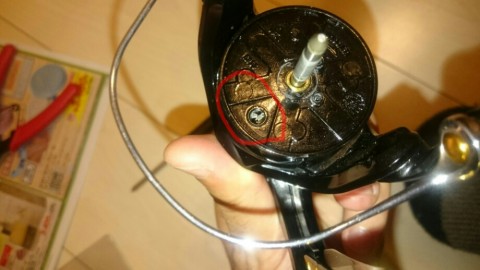

↓ココ!





ココからが重要!

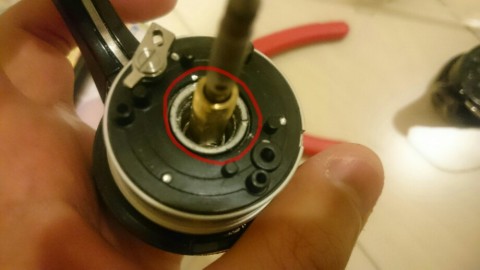

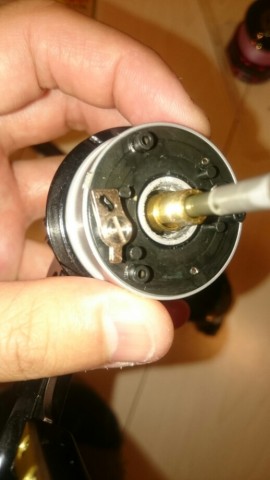

ローターの土台の中心、メインシャフト根本についている金色の筒を外す。


外したら次は特殊ネジ。





ここから先の作業は自己責任でお願いします。

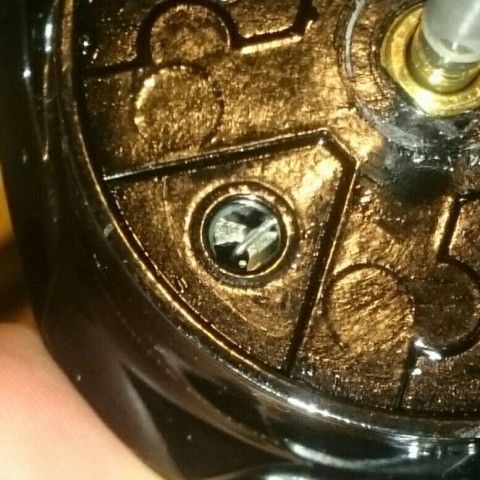

コイツが一番厄介。


『ベアリング止め輪』っという代物らしい。

このネジを外すための工具は一般には売られていないので、自分で工具を作るしかない。

ネットで調べていると、コレに合うドライバー的な物を製作している方もいた。

しかし、自分に製作は到底不可能。

なので…

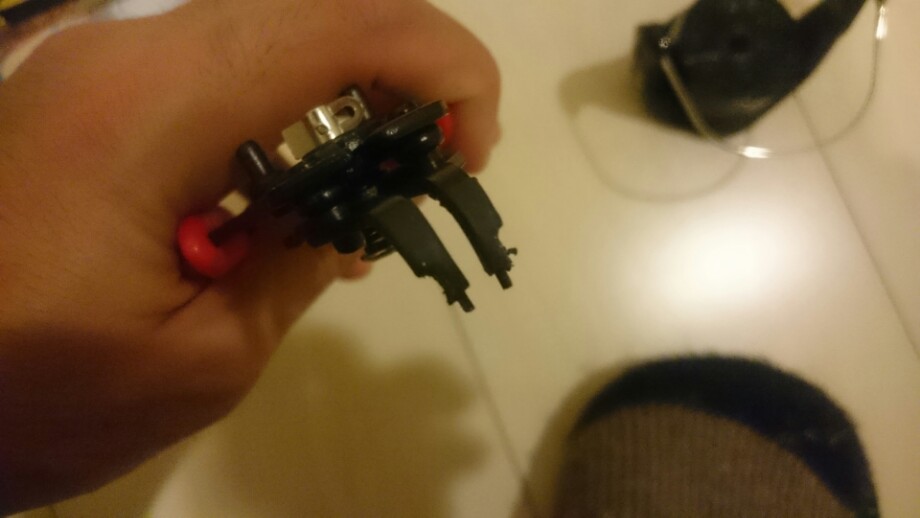

スプリングプライヤーの尖端を細く削って、無理矢理こじ開ける!

ベアリング止め輪には小さな溝がついているので、そこに尖端を削った握ると外側に開くスプリングプライヤーを当てて捻る!
確か逆ネジだったような…記憶が曖昧(汗)

ココが一番の山場!

これが外れると…

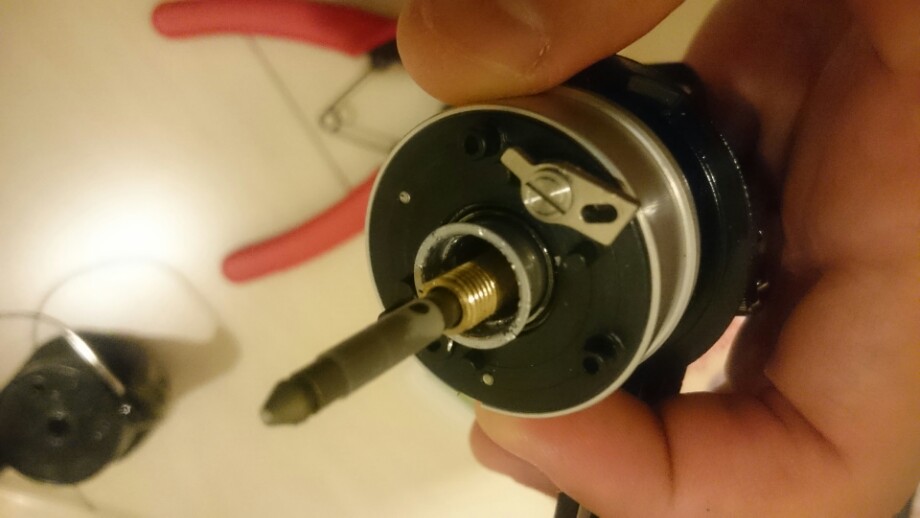

ローターの土台が本体から外れ、このような状態に。


ココまで来たら、後もう少し!

ローターの逆回転の原因になっているのがコイツ!↓↓↓

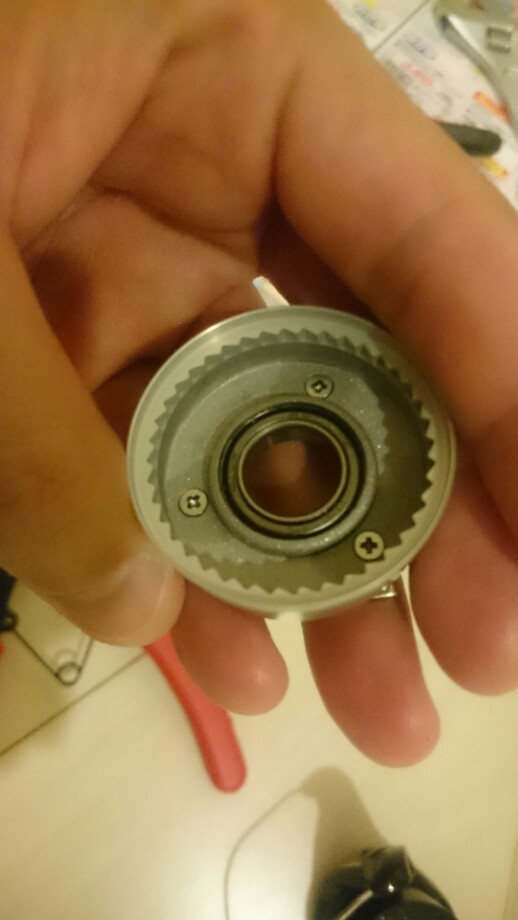

この土台部分!

コイツをくるっと裏返すとネジがあるので、全て外して…

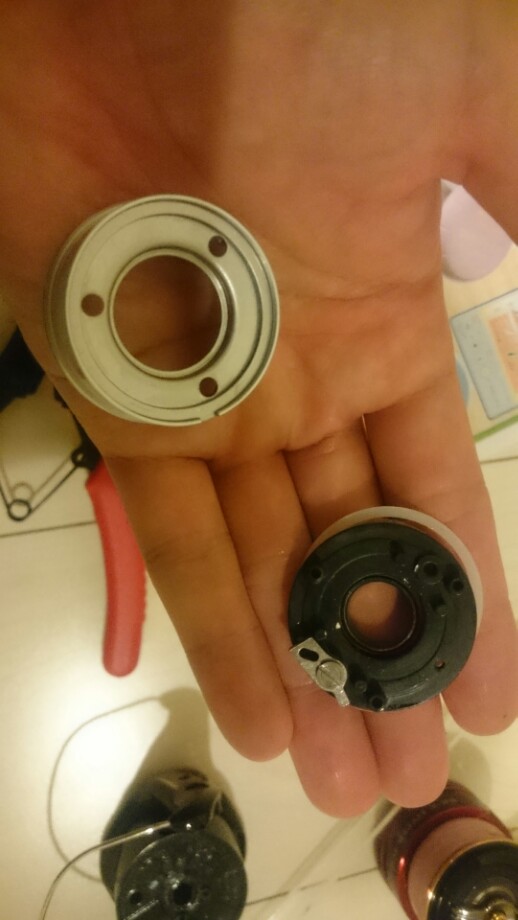

この状態に。↓↓↓


次に、写真左のアルミのパーツを分解。


ココでもスプリングプライヤーを使うので、先の変えられるタイプを購入しておくと吉。

無くても何とかなるのはなるけど…

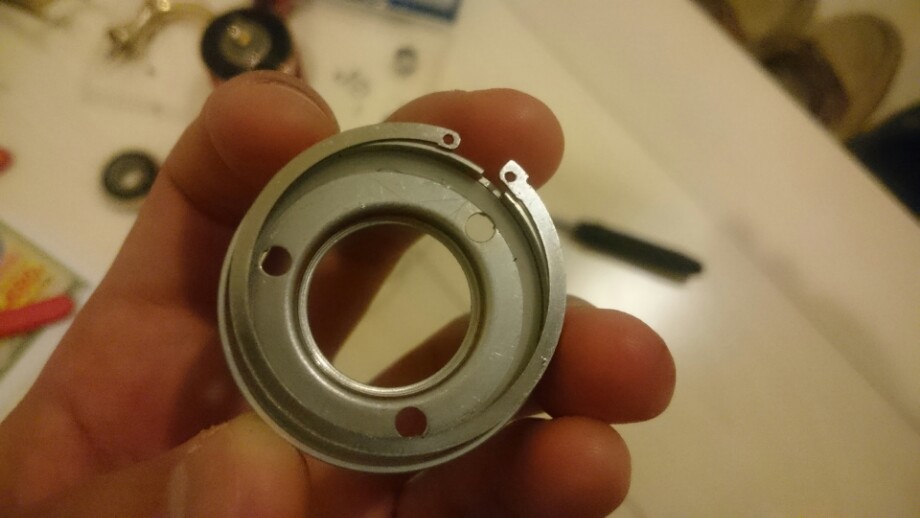

留め具を外して…

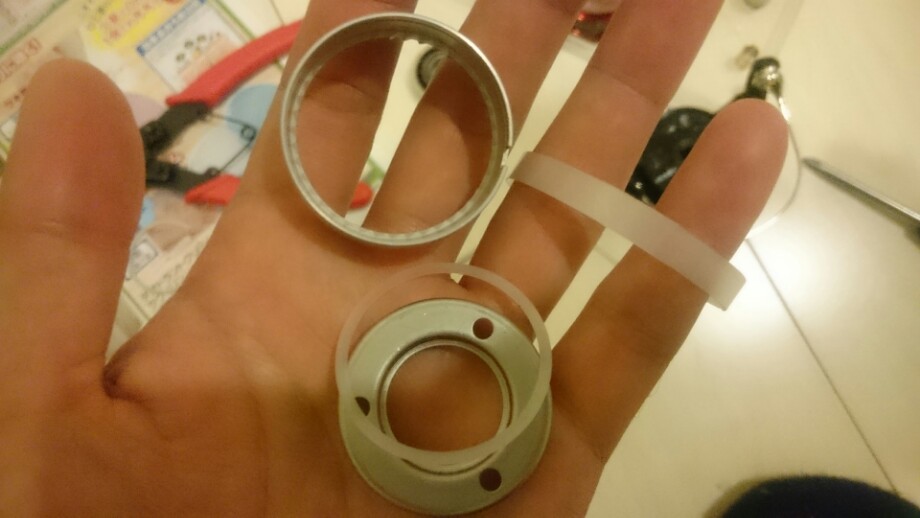

バラすとこの状態。↓↓↓


わかりますか?

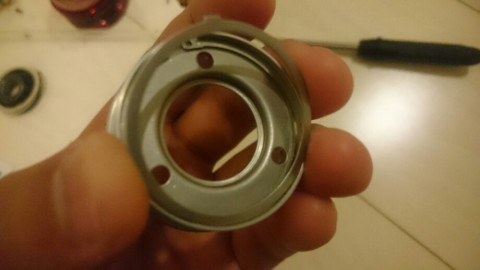

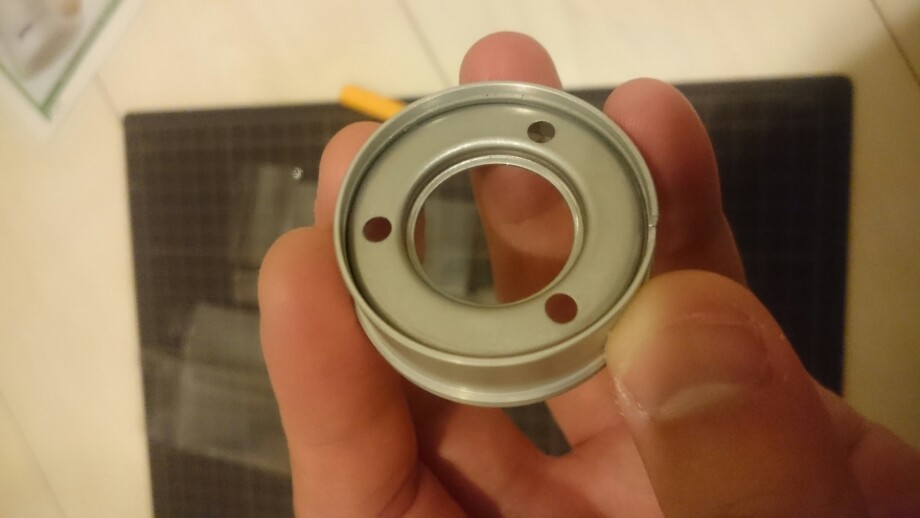

このアルミのパーツ。

負荷が掛かると内側が回転して、ローターが逆回転する仕組み。

つまり、このパーツを固めてしまえばローターは逆回転しなくなるという事。

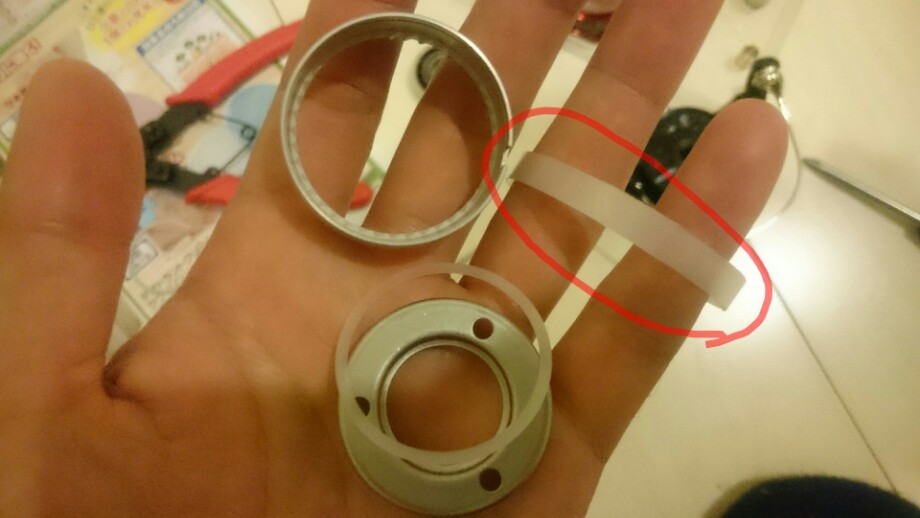

しかし、流石に完全に固めるのは怖いので、このフィルム。


このパーツの隙間を埋めるように入ってる物。


って事はだ。

コイツを厚みのある物に変えて、隙間を詰めてやれば逆回転しずらくなるはず。

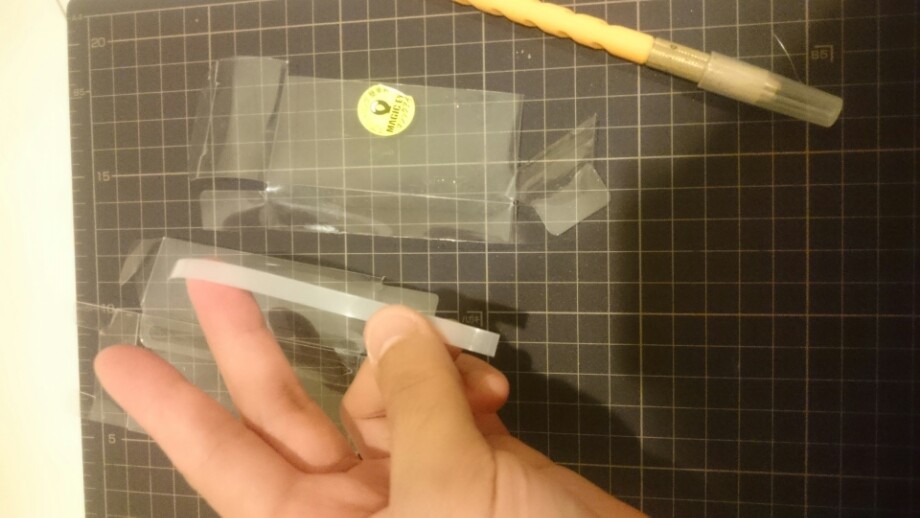

それに丁度合いそうなのが、ルアーやフックのパッケージ!


同じ幅にカットして、パーツの隙間に詰め込んで…



詰め込んで…



アカン。



キツすぎて入んない(爆)

それでも何とか曲がらないように、ゆっくりドライバーで押し込んでっと…


入った!

入ったら逆の手順でパーツを組み上げる。

っで、この状態まで組上がったら1つ注意点。↓↓↓

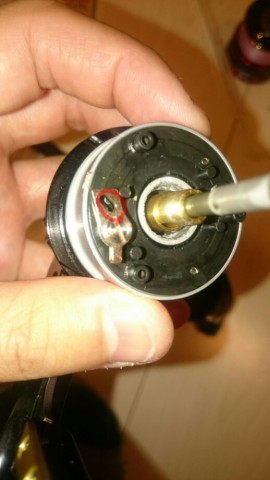

ローターを土台にかぶせる前に、ローターを裏返してバネをこの状態に。

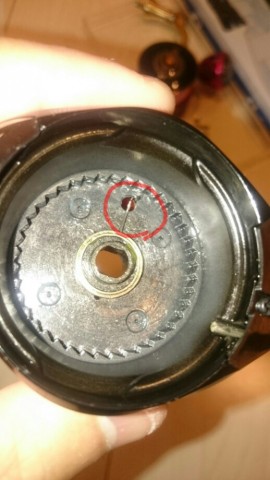

この穴の上にバネを持ってきたら、土台の金具の穴にバネの先を通すように組む。

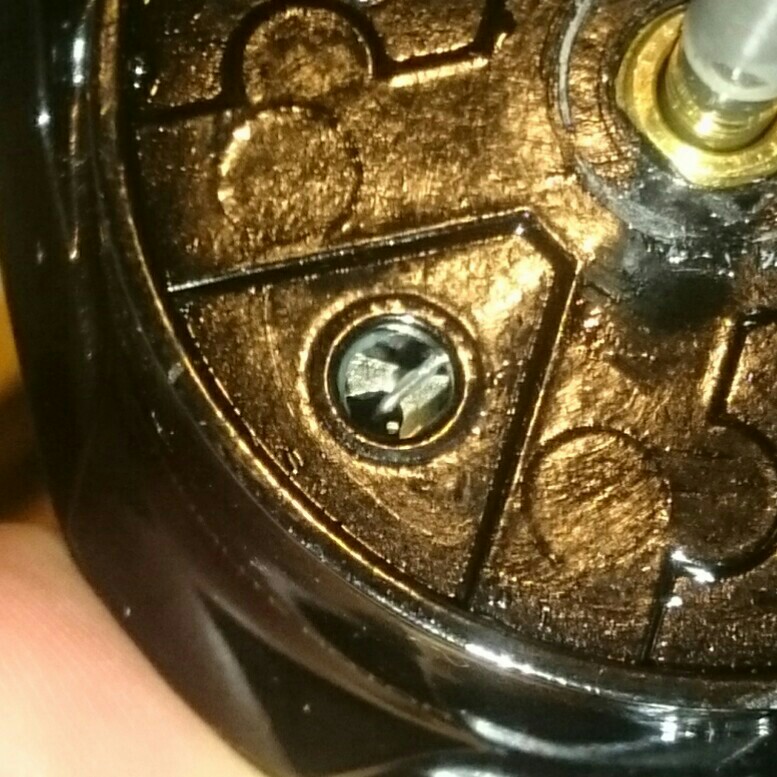

穴から覗きながら、バネの先が下の金具の穴に入るように…


バネの先が金具の穴に入ったらOK。


このバネが金具の穴を通ってないと、リールが正常に回らないという非常に重要な役目のパーツ(汗)

ローターをしっかりはめ込んだら、バラした手順の逆で組み上げて完了。


試しに、手で逆回転させてみる。

うむ。

これならイケるやろ!

これで、フッキング時の逆回転とオサラバ♪

ちなみに、10エクスセンスLBも逆回転するにはするけど気になるほどでは。

取り敢えず、一応バラしてみると…

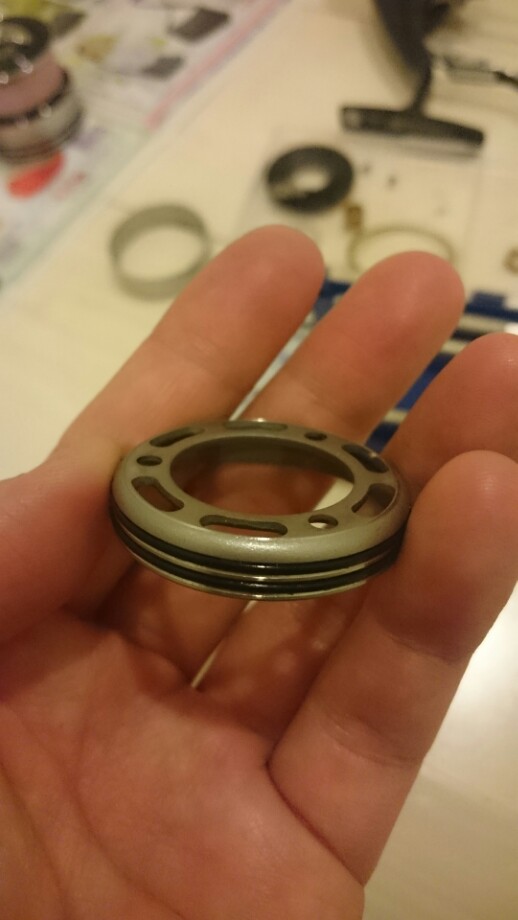

基本的な形は同じでも、フィルムじゃなくてゴムパッキン。

『だから10エクスセンスLBは逆回転しずらかったのか。』っと納得。



もしBB‐X系列のリールを使われてる方で、ローターの逆回転にお悩みなら試す価値ありかと♪

しかし、あくまで自己責任ですのでお忘れなく。
