▼ 16デスピナ、チチチチって鳴らしてみましょう〜(^_^;)
- ジャンル:日記/一般
- (リールメンテナンス)
16BB-Xデスピナ 続きであります。

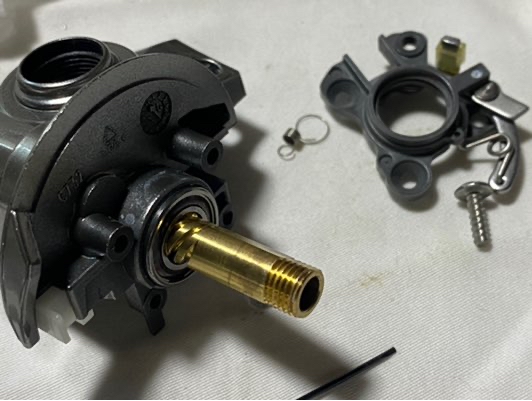

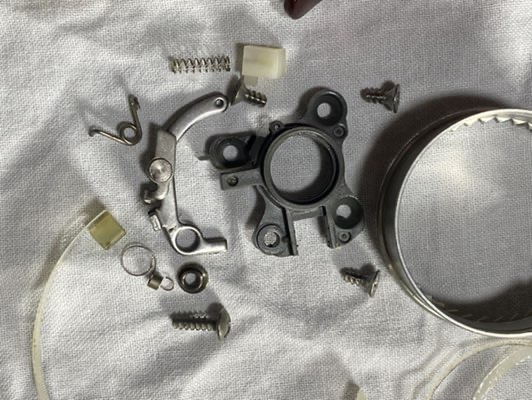

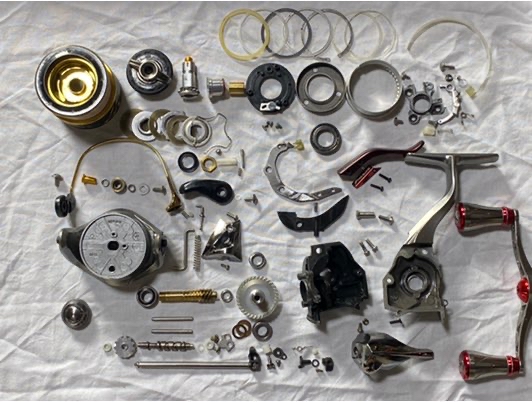

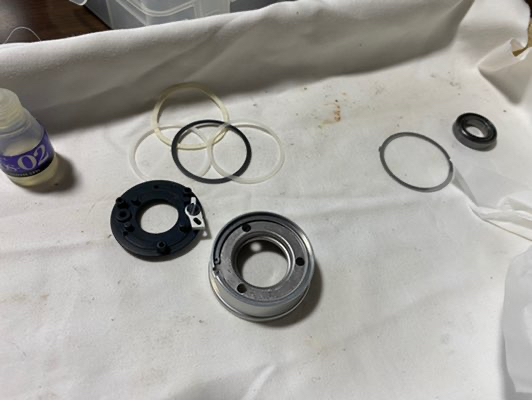

分解してみましたところ〜

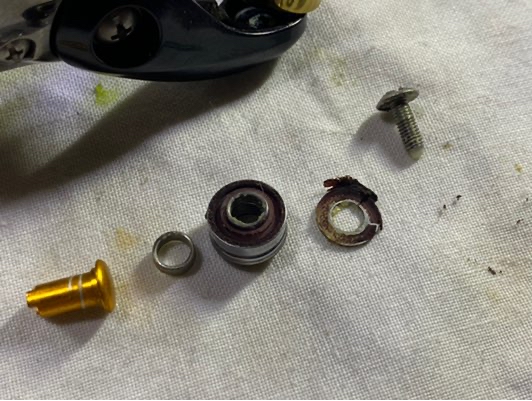

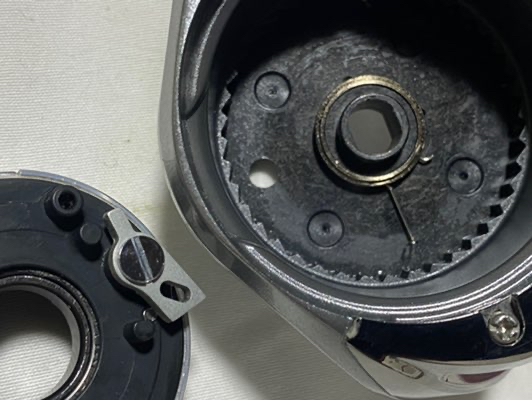

シャラシャラの出所はここじゃないかい?
とま、原因らしき個所を発見出来たのでありますが〜
問題は、もう一つの音。
チチチチ、、、、
なんでありますよね( -_-)
何かに引っ掛かるような音なんだと思いますが、連続音のようなので痕跡くらいは残りそうなものでしたけど〜
分解しても特にこれと怪しげな場所は見つからなかったんですわ(-_-メ)
チチチチって音がする場所、、、って〜と
パッと思い当たるのはドラグですわな(^_^;)
ドラグが滑ってるだけなんじゃないかい?
なんてのは本人が直ぐに気が付くでしょ。だからドラグじゃ〜ないと、、、
他にそんな音が出る所が有るかい??
(^_^)ノ
有るんですよ、、、
ブレーキ付きならでわ! ってね。

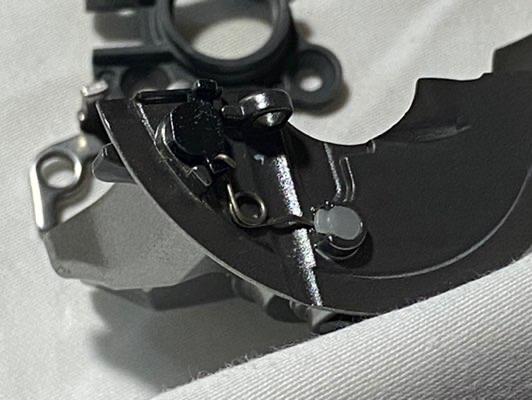

ブレーキユニットに有るんですよ、チチチチってなる部分が。

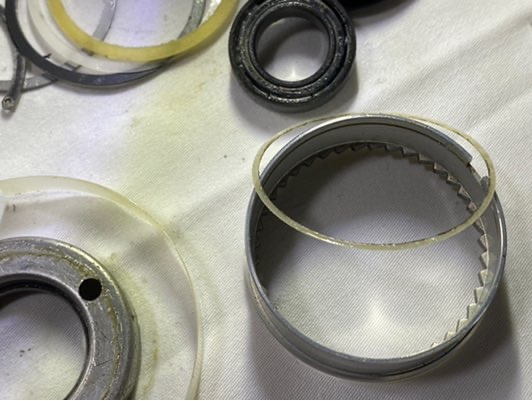

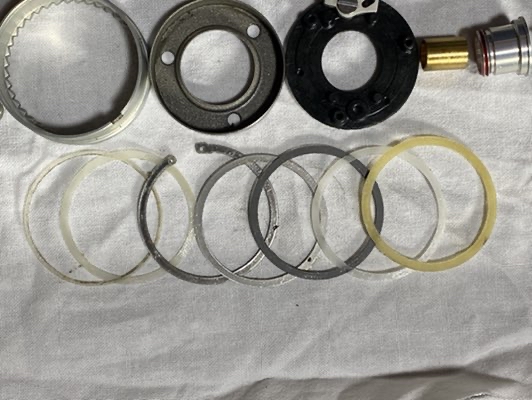

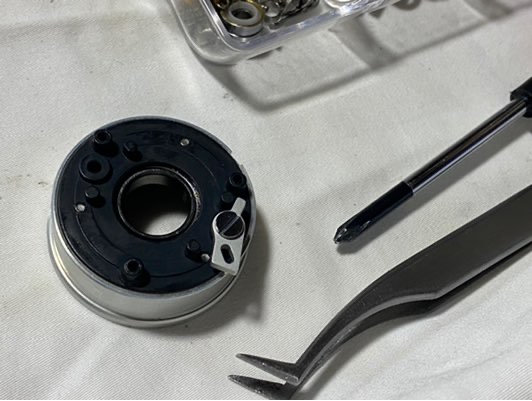

ブレーキドラムに付いてるギザギザ。この部分はラチェットに成ってるんですよね〜
だからチチチチって音します。
(^_^;)
でも普通はしません(・_・;)
普通ってのは〜何処にも不具合が無くて普通に使用している時に此処のチチチ音を聞くことは無いのであります。
でもですよ、
何かの不具合が起こったら〜もしかしてチチチチって鳴るかもしれないんですよ〜
、、、、、、、、
鳴らしてみましょうか〜(^_^)ノ

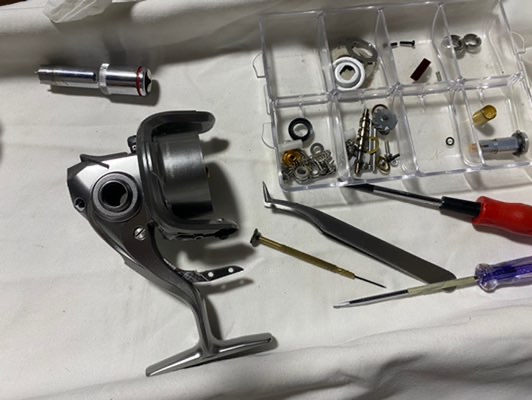

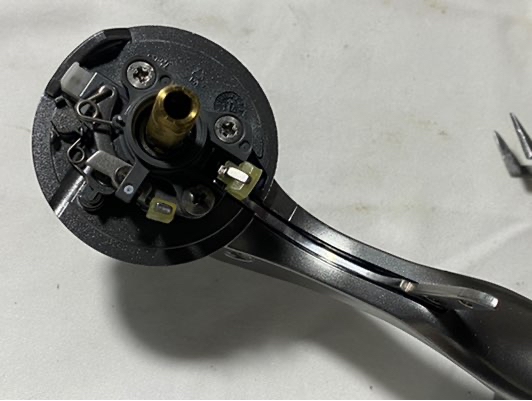

バラバラに成ってるのだけど仮組みして検証してみましょうね。
本当に仮組みですわ、、、(・_・;)
グリスもオイルも無し必要な部品のみをバタバタと組みたてまして〜
ドライブギヤなんか入って無いっす(^_^;)

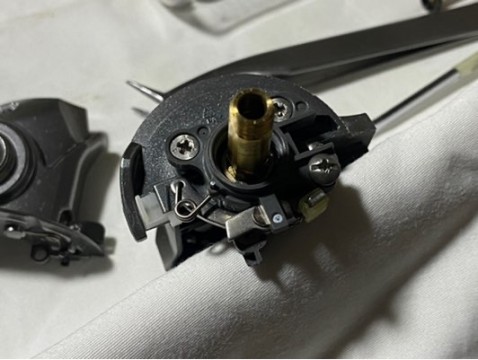

ブレーキユニットとスプールだけ、必要最低限で組んでます。
この状態にまですると〜チチチチって音させれるるんですよ。
右回しするとチチチチって音がするする(^_^)ノ
左回しだとロックします。
あっ、、、ブレーキをロックした状態で!ですわ。ロックを解除すると右にも左にもフリーの状態でレバーの引き具合でブレーキが効きますがチチチチとは音はしません。あくまでもロックした時の逆転防止機構でありますからね。

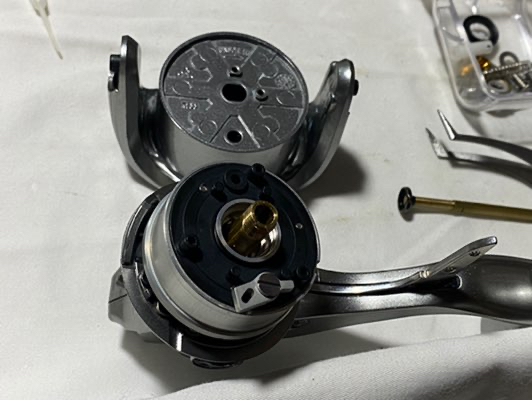

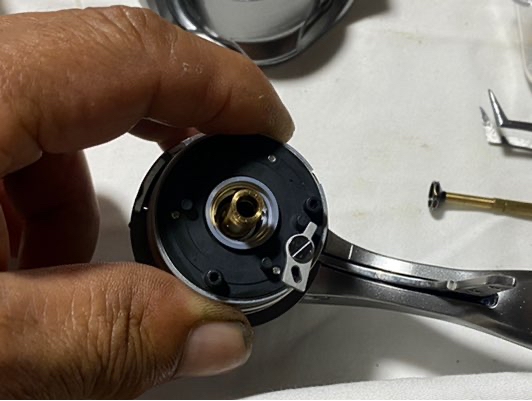

ローターを乗っけてみましょう(^_^)ゞ
当然、ブレーキレバーをロックしたらローターは右回転のみで逆回転しません。
ローター裏のラチェットがストッパーに成って、で、そのラチェットはブレーキユニットに付いていますのでブレーキロック状態なら左回転はしない、、、からなんであります。
解りにくいかな?(^_^;)
ローターが逆回転しないのはブレーキユニットが左回転しない状態だからって事なんです、、、

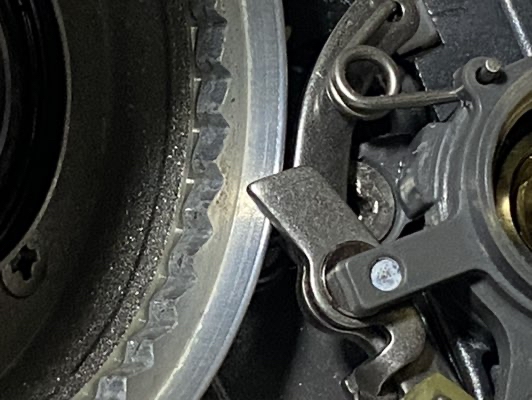

ブレーキレバーを押し込むとラチェットが外側にせり出しドラム内側のギヤに噛むので左回転はロックされるんですよね。しかし、歯の山の形を見れば解ると思いますけど右廻りには滑るように成ってる。
ラチェットはスプリングで引っ張られてるだけなので右方向には滑るように外れるのね。ですから〜山を乗り越える度に、チチチチって成る訳ですな。
さてと、、、( -_-)
この時、ローター右回転時はローター部のラチェットが外れてフリーに成るから回るんでしたよね。
詳しくは11デスピナの過去ログを(・_・;)

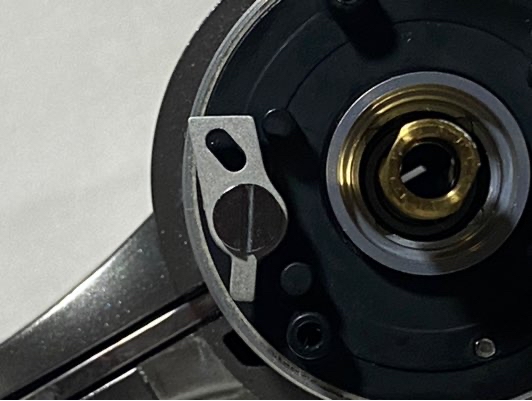

上の写真の状態の時はロックしないのでフリー。だからローターは左回転する、、、この時、ブレーキドラムには何も力は加わりませんよね。

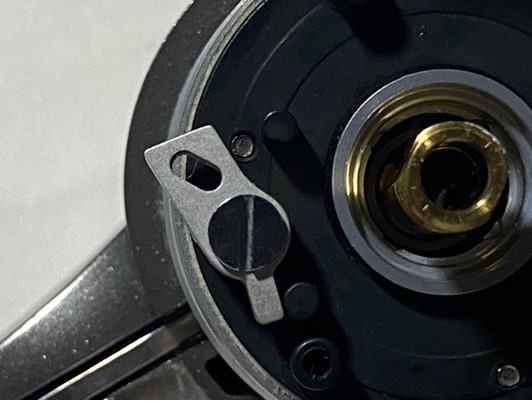

下の写真の状態の時はロックしてる。ローターが左回転しないのはブレーキドラムが回らないからです。
ローターが右回転の時はフリーで左回転の時はロックが掛かるのは〜

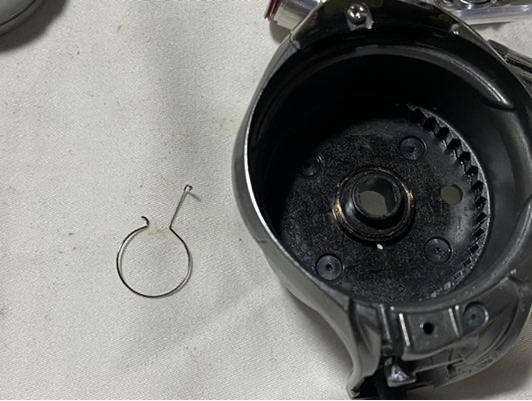

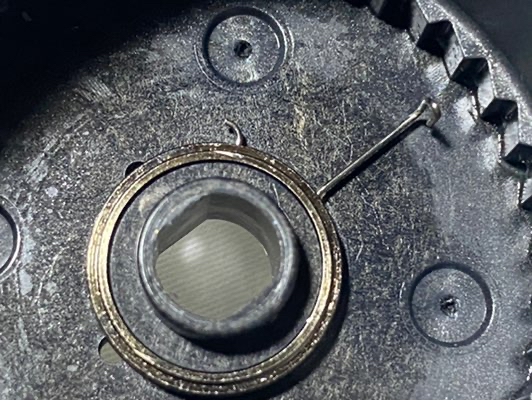

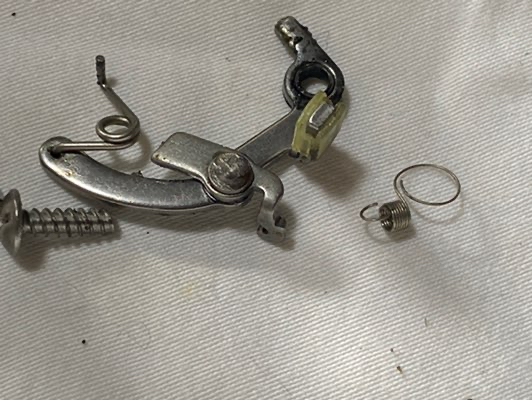

そう成るのはこのバネのしわざなんでありますが〜
、、、、、、、あれ?
話がズレてるよね( -_-)
頭の中が混乱してきた。
チチチチって音が出るのはどんな状態??って話しだったんでしたわ(^_^;)
え〜っと〜
チチチチって音がする為には〜
ブレーキドラムが右回転しなきゃならないと、、、
ブレーキユニット側に付いてるローターのラチェットは左回転しようとした時にはロックが掛かりますけど〜右回転ではローターから離れるのでブレーキドラムに右回転の力は掛からないと、、、
ドラムを右回転させる為にはローターが右回転する時に一緒に付いて回る必要があるんだ、、、
じゃ〜ローターとドラムが共に右回転するには?
右回転する時に此処のロックが効いたまんまに成る必要があるって事だなと、、、

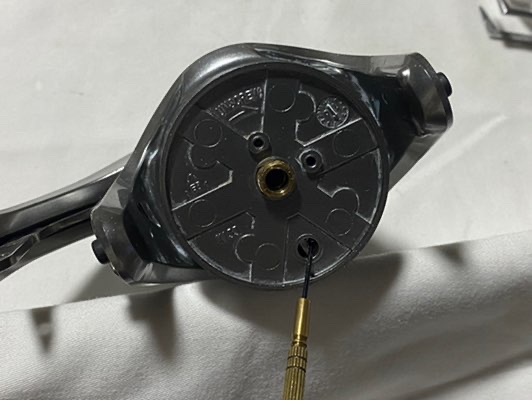

極細ドライバーを突っ込んでラチェットを押さえ、右回転でもロックが外れないようにしてからローターを右回転させると〜(^_^)ゞ
ちちちちちちちち、、、、、
出ました〜チチチチチチ!
条件が揃えば出るね、チチチチチって(^_^)ノ
それじゃ〜
音が出る条件を整理してみましょう。
ブレーキレバーはロックの状態。
何らかの理由でローターのラチェットが引っ掛かったまんま外れない状態に成る。
ハンドルを回すとローターは右回転するがローターにブレーキドラムが引っ張られて共に右回転。
ブレーキユニットにのラチェットが滑って〜チチチチチって音がする(^_^)ゞ
とま〜こんな感じだな。
何らかの理由、、、
がどんな理由なのかは解りませんけど(^_^;)
そう言う状態が起こったと仮定すれば異音が出る仕組みがスッキリ説明出来ますな。
たぶんブレーキユニットのラチェットはトラブル時のセーフティー機構なんでしょう。
ローターに不具合が起きた場合の安全装置だと考えると何故こんな造りなのかってのも理解できますしね〜
何らかの利用か〜(^_^;)
う〜ん、、、?!
重たいルアーを投げて〜
ベールを返し、竿を煽って糸フケを取る〜
ローターはロックされてるので左回りに引っ張られ〜
ハンドルを回しはじめるも左回りのテンションが掛かったままなのでラチエットは滑りきらずにローターに引っ掛かったまま一緒に右回転してしまう〜
ブレーキドラムが右回転しチチチチチって、、、
こんな感じに成るんじゃなかろうか?(・_・;)
ルアーの釣りならでわって感じでしょ?
ふかせ釣りの場合は魚とやり取りする時以外ローターに常に強いテンションが掛かりっぱなしって状況にはなりませんからな、、、
りんさんの話ではブレーキをロックするのは投げる時だけとのことでしたけど解除し忘れてたのかもしれません、、、もしかしたらリンク機構に不具合が出てレバーを操作してもブレーキがロックされたままに成る事があるとも考えられますな。
いずれにしてもこのトラブルは直ぐに解消できますんですよ(^_^)ノ
ブレーキレバーを強く引きドラムの回転を止めてやればローターはフリーに成り音は止まる、、、はずです。1度離れてしまえば再びチチチチチって成る事は無いはずですからね。
さて、、、
とーさくさんが勝手に解釈して、勝手に原因を決め付け、勝手に納得しておりますが〜
そもそも異音の原因はメンテナンス不足ってのが1番の理由なんじゃないでしょうかね?
ブレーキ付きのリールは部品数も多く構造も複雑です。日頃のメンテはこまめにしないとね、、、
って事でチチチの話しは締め括りとしましょう(^_^)ゞ
