天気が良くないので、今日は一日お家で家事手伝い。

来週は法事があるので、その準備をせねば・・・


と言うコトで、先日釣りビジョンでやっていたネタを思い出したので、ちょっとログにしてみた。

そのネタは・・・魚道である。

某ルアーの名前では無い（笑）。



魚道とは？

ご存知の通り、ダムや堰のせいで遡上できなくなった魚を助けるためのものだ。

ただし、ただ勾配の緩い水路を設置すれば良いものではないらしい。

魚道に魚を呼び込む仕掛けや（呼び水というらしい）、その水路の水流なんかによって、充分機能しない場合があるという。

時々みかけるこの魚道ってヤツ、形による違いがあるなんて知らなかった。

先日放送された「五畳半の狼」で、この魚道を研究している日本大学の先生のお話がそうだった。


どういうコトかというと？



あっ、ここから先は僕の技術的妄想の産物なので、テキトーに流してくださいな。



魚道の話に戻る・・・


簡単に言うと、矩形水路（断面が四角形）の場合、水路の端っこが垂直になっていて（当たり前だ・・・）、真ん中も端っこも同じ流速になる。

これが、台形水路だと端っこに勾配が出来る。

すると、その端っこの流速が遅くなるので、そこを魚やエビ、貝類が登っていきやすくなるというのだ。


水には粘性があるので、水路がそのような形をしていると、せん断応力の関係から、端っこでは流速が遅くなるような感じがする（笑）。

マニアックな僕としては、感じがするだけでは納得いかないので、浅い知識で計算してみた。

水路の平均流速を求めるために「マニングの公式」ってのがある。




ｖ は流速、ｎ は粗度係数と言って、水路の材質で決まる定数。
I は勾配（水路の傾き）

ここで、同じ材質、勾配ならRでその平均流速は決定される。

R = A / S　である。
A = 水が流れている部分の断面積
S ＝ 水が接触している長さ

開口部の幅が同じ矩形と台形（斜辺の角度＝30°）の水路に同じ水深で水を流した場合を考える。

計算すると、R の数値は台形の方が小さくなる。

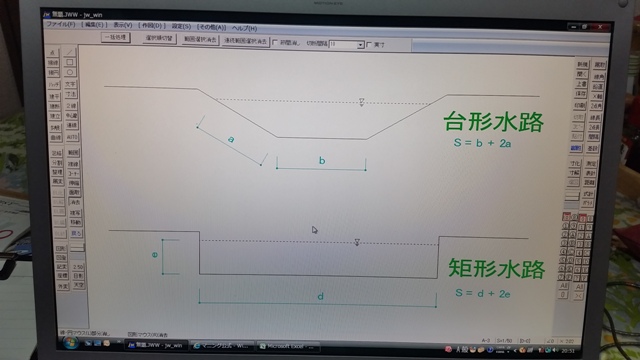

断面図で書くとこんな感じ　↓


手っとり早く、カメラでモニター撮影（笑）


と言うコトは、水路幅、勾配、材質が一緒なら、台形水路の方が平均流速は下がることになる。


はたして、これで正しいのか？


台形水路の真ん中部分は四角形なので、流速は変わらない。
ところが、端っこの三角形断面のところは、段々水深が浅くなるので、前段で書いた粘度とせん断応力の関係で平均流速が下がり、その結果、断面全体の平均流速が下がる？


ホントはこんな簡単な理論じゃないと思うが・・・

水理の得意な現役の方、間違っていたら「お前、何テキトーなこと言ってるんだ～」って指摘してください（爆）



実は、ここまでは前振り（笑）

なんとも長い前振りだ・・・


ホントに言いたかったのは、このハンチが付いた魚道、苫小牧の会社が研究に協力して、製品化していたってことだ。

その名も「台形魚道Pca枠」。

會澤（アイザワ）高圧コンクリートと言う会社なのだが、我が町にこのような製品を造っている会社があるなんて、とても誇らしい。

TVでは紹介されなかったけど、ネットで調べたら偶然みつけたもの。



川に行くようになって、砂防ダムなんかで堰き止められた状態をみると、なんとも悲しい気持ちになる。

遡上して子孫を増やす魚の邪魔をしている。

川が豊かになれば、海も豊かになるはずだ。

アメマスなど、北海道の鱒類は川と海を往復して世代を交代している。

鱒類だけじゃない。

便利で安全な生活を営むには仕方無いコトかもしれないけど、せめて、魚道のようなものを作って、自然と利益の共存をはかるべきだ。

そして、その魚道もただ作るだけでなく、ちゃんと機能するものを。

自然を守るってコトは、結局未来を守るってことに繋がると思う。


工学というものを、そういう風に役立てているってコト、なんか嬉しい。

釣り人目線ですがね・・・




もっと真面目に勉強すれば良かったな（笑）

機械屋のつぶやきでした・・・
おしまい
