▼ AR-Cバネの品質?? 43/365
- ジャンル:日記/一般
先日AR-Cシステムに関して
記事を投稿した際、

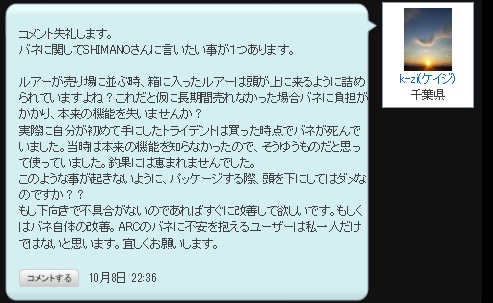

k-zi(ケイジ)さんから、

というご提案を頂きました♪
これ、実は私(ルアー担当)も目からウロコで、
確かに、バネへの負荷を考えると、
ルアーの頭を下にして梱包した方が、
良いかも?!と感じました。
確かに、
「トライデントのスプリングって弱くない?」とか
「トライデントのバネがアサシンより弱くて不良品じゃないか?」
とか、
フィッシングショーなどの展示会でも
良く聞かれる話題なので、
今日はバネについて詳しく
ご紹介してみます♪

安心して下さい♪
履いてます♪
AR-Cバネは今の頭が上の梱包でも
問題ありません!!
トライデントのバネが
元々バネレートが弱い設定なのです。
では、恒例の(?)実験タイム♪
本日用意したのは、

AR-C重心移動Assy♪

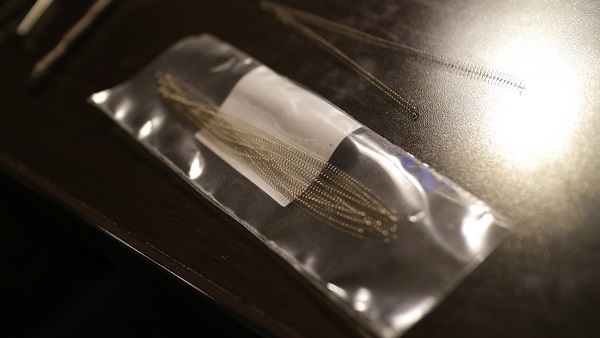

そして、今日使用するバネは

新品未開封♪♪
まずは、AR-C重心移動ユニットの作り方です♪
では早速、

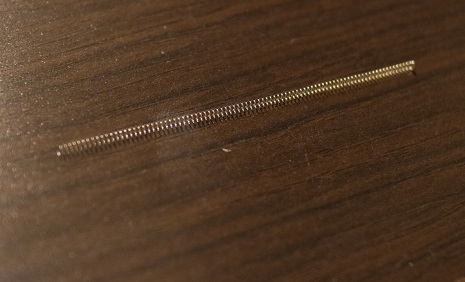

新品のバネを開封♪

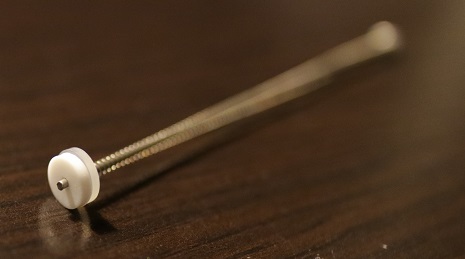

シャフトにスプリングをセットして、
その先に硬質樹脂のワッシャーを挿入。

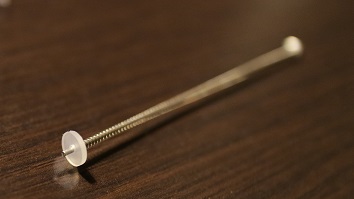

更に、軟質樹脂のワッシャーを更に重ねてセット♪
この2つの部品は、
ウエイト移動時に、
バネを押しつぶさない様に、
ショックを吸収させる役割をしています。

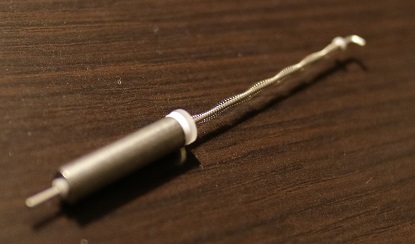

で、ウエイトをセットして完成♪
部品点数が多い、
と工場泣かせなAR-C重心移動Assyです。。
今日の実験は簡単♪
このAR-C重心移動Assyを
アサシン140Fに使用しているバネと、
トライデント115Sに使用しているバネで
セットするウエイトを9gと11.5gのタングステンで
計4セット組み上げます♪
それを、
壁に立てかけるだけ(^^;;

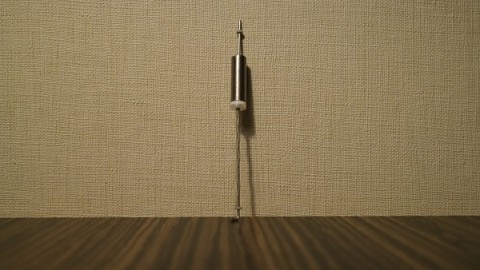

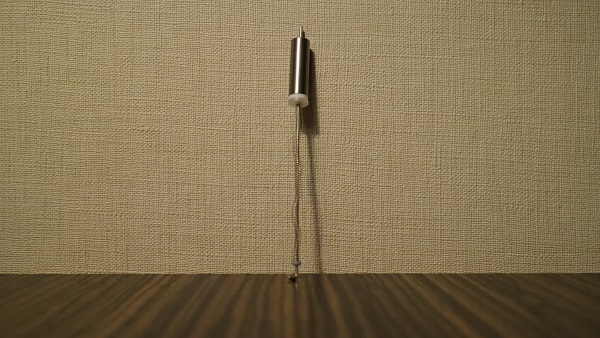

まず、こちらはアサシン140Fのスプリングに
9gのタングステンウエイト。
バネレートが強いので、ウエイトがビクともしてません。

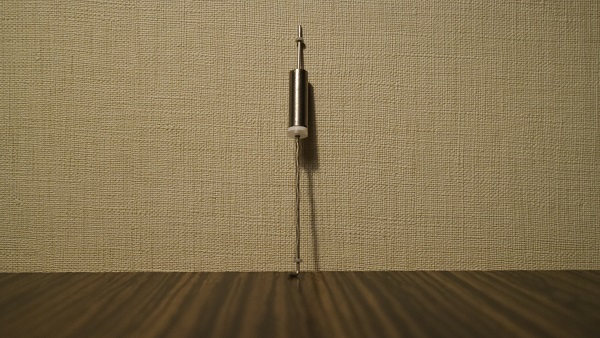

次に、同じアサシン140Fのバネで、
11.5gのタングステンウエイト。
ほんの少しバネがたわんで、ウエイトが下がっているのが
分かりますでしょうか?

今度は、トライデント115Sのバネに9gのタングステンウエイト。
明らかに差が有りますね?
バネは新品開封直後ですよ?

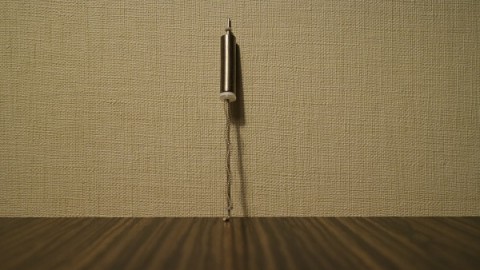

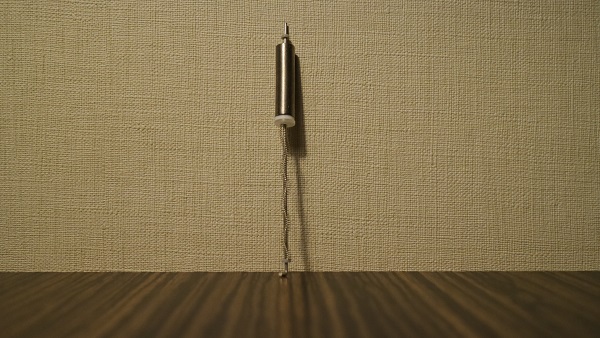

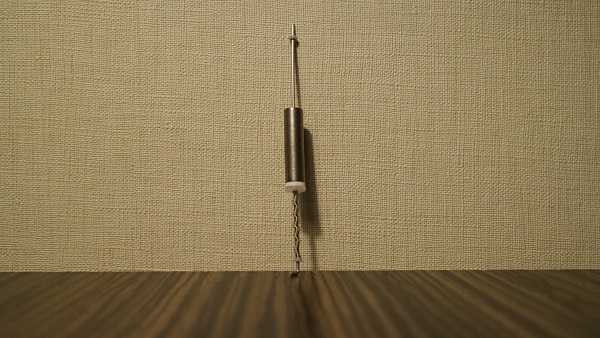

最後に、トライデント115Sに11.5gのタングステンウエイト。
たわんでますね~。
もう一度言います。バネは新品ですよ!
そうなんです。
元々トライデントはバネレートが弱いんです。

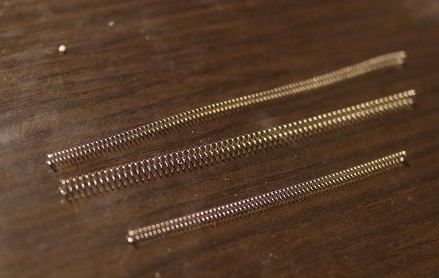

バネは巻き数が違ったり、
線径が違ったり、
長さが違ったり、
巻き径が違ったり、と
ルアーを開発する都度に、専用のバネを
イチから設計してるんです。。
非効率ですね~(汗
でも、そうすると、ルアーの形状や重さそれぞれに合った、
最適なバランスのバネが作れるので、
面白くて、止まりません。。。
あんまり詳しく書くと、ノウハウ大暴露になってしまって、
そのうち、怒られそうなので、サラッと書きますが、
トライデントに弱いレートのバネを使用している理由は、
飛行姿勢が乱れにくい細ペンシルボディで、
最大限にキャスト時の加速Gを利用して
飛距離を伸ばす目的です♪
また、バネの耐久性に関してですが、
これも良くご質問を頂くのですが、
品質基準大暴露に繋がりそうなので、これもサラッと(笑。
具体的な何回摺動したら、とは書けませんが、
AR-Cシステムのバネは、
毎週末に釣りに行かれて、
8時間キャストし続ける計算で
約3~5年は持つであろう回数を
品質基準として設定されています。
もっと少ない回数でもいいよ、と私(ルアー担当)が言っても、
SHIMANOが許してくれません(爆
なぜなら、スプリングは自転車部品やリールでも
良く使われる部品なので、
自ずと要求される品質も高くなるんですね~。
と、いう訳で、AR-Cバネについて、
解って頂けましたでしょうか??
記事を投稿した際、
k-zi(ケイジ)さんから、

というご提案を頂きました♪
これ、実は私(ルアー担当)も目からウロコで、
確かに、バネへの負荷を考えると、
ルアーの頭を下にして梱包した方が、
良いかも?!と感じました。
確かに、
「トライデントのスプリングって弱くない?」とか
「トライデントのバネがアサシンより弱くて不良品じゃないか?」
とか、
フィッシングショーなどの展示会でも
良く聞かれる話題なので、
今日はバネについて詳しく
ご紹介してみます♪

安心して下さい♪
AR-Cバネは今の頭が上の梱包でも
問題ありません!!
トライデントのバネが
元々バネレートが弱い設定なのです。
では、恒例の(?)実験タイム♪
本日用意したのは、

AR-C重心移動Assy♪
そして、今日使用するバネは

新品未開封♪♪
まずは、AR-C重心移動ユニットの作り方です♪
では早速、

新品のバネを開封♪

シャフトにスプリングをセットして、
その先に硬質樹脂のワッシャーを挿入。

更に、軟質樹脂のワッシャーを更に重ねてセット♪
この2つの部品は、
ウエイト移動時に、
バネを押しつぶさない様に、
ショックを吸収させる役割をしています。

で、ウエイトをセットして完成♪
部品点数が多い、
と工場泣かせなAR-C重心移動Assyです。。
今日の実験は簡単♪
このAR-C重心移動Assyを
アサシン140Fに使用しているバネと、
トライデント115Sに使用しているバネで
セットするウエイトを9gと11.5gのタングステンで
計4セット組み上げます♪
それを、
壁に立てかけるだけ(^^;;

まず、こちらはアサシン140Fのスプリングに
9gのタングステンウエイト。
バネレートが強いので、ウエイトがビクともしてません。

次に、同じアサシン140Fのバネで、
11.5gのタングステンウエイト。
ほんの少しバネがたわんで、ウエイトが下がっているのが
分かりますでしょうか?

今度は、トライデント115Sのバネに9gのタングステンウエイト。
明らかに差が有りますね?
バネは新品開封直後ですよ?

最後に、トライデント115Sに11.5gのタングステンウエイト。
たわんでますね~。
もう一度言います。バネは新品ですよ!
そうなんです。
元々トライデントはバネレートが弱いんです。

バネは巻き数が違ったり、
線径が違ったり、
長さが違ったり、
巻き径が違ったり、と
ルアーを開発する都度に、専用のバネを
イチから設計してるんです。。
非効率ですね~(汗
でも、そうすると、ルアーの形状や重さそれぞれに合った、
最適なバランスのバネが作れるので、
面白くて、止まりません。。。
あんまり詳しく書くと、ノウハウ大暴露になってしまって、
そのうち、怒られそうなので、サラッと書きますが、
トライデントに弱いレートのバネを使用している理由は、
飛行姿勢が乱れにくい細ペンシルボディで、
最大限にキャスト時の加速Gを利用して
飛距離を伸ばす目的です♪
また、バネの耐久性に関してですが、
これも良くご質問を頂くのですが、
品質基準大暴露に繋がりそうなので、これもサラッと(笑。
具体的な何回摺動したら、とは書けませんが、
AR-Cシステムのバネは、
毎週末に釣りに行かれて、
8時間キャストし続ける計算で
約3~5年は持つであろう回数を
品質基準として設定されています。
もっと少ない回数でもいいよ、と私(ルアー担当)が言っても、
SHIMANOが許してくれません(爆
なぜなら、スプリングは自転車部品やリールでも
良く使われる部品なので、
自ずと要求される品質も高くなるんですね~。
と、いう訳で、AR-Cバネについて、
解って頂けましたでしょうか??
