▼ 自作ビックベイトルアー作成【第4弾】
自作ビックベイトルアー作成【第4弾】
今回は2個目の制作に取り掛かる
今回のビックベイトルアー作成ログ
の中で1番の見どころです。
自作ルアーの中で1番の醍醐味がこれ
「自分の考えた事を形に出来る」

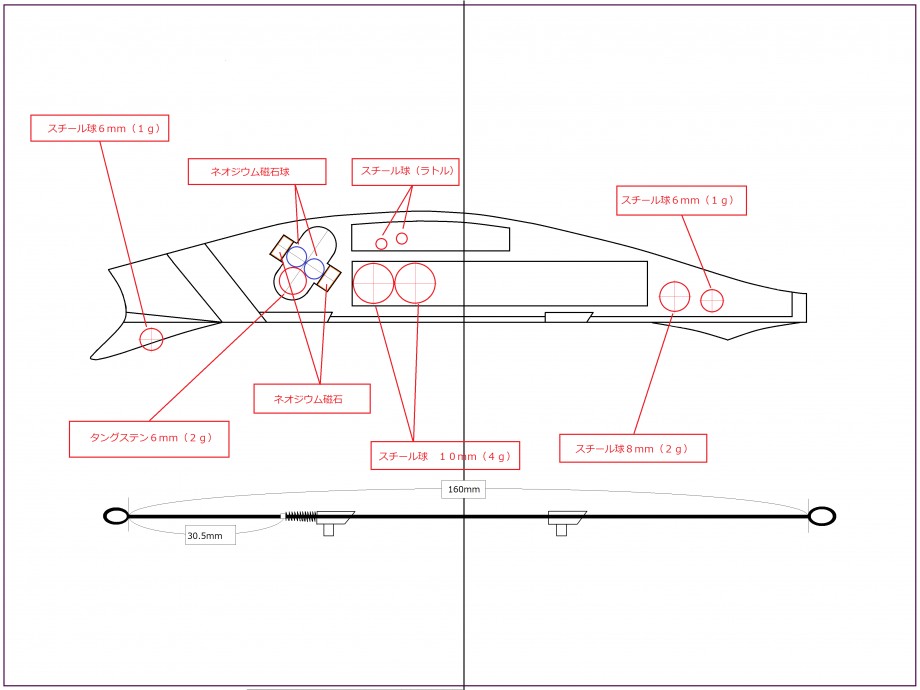

と言う事で考えたのが此方の設計図
【2個目】
・リップ下:6mmスチール球
・メイン1 :バランス変更ユニット※
・メイン2 :10mmスチール球×2個
・ラトル :スチール球
・後方ウエイト1:8mmスチール球
・後方ウエイト2:6mmスチール球
今回はメインのウェイトを大幅に変更
後方の2個のウエイトは従来通り
10mmスチール球を2個を重心移動
前方の1個は外部からの色々な
変化を利用して重心(バランス)
をずらす為のユニットを作成
その為、前1個は重心移動にはしない。
イメージ的にはタックルハウスのRユニット

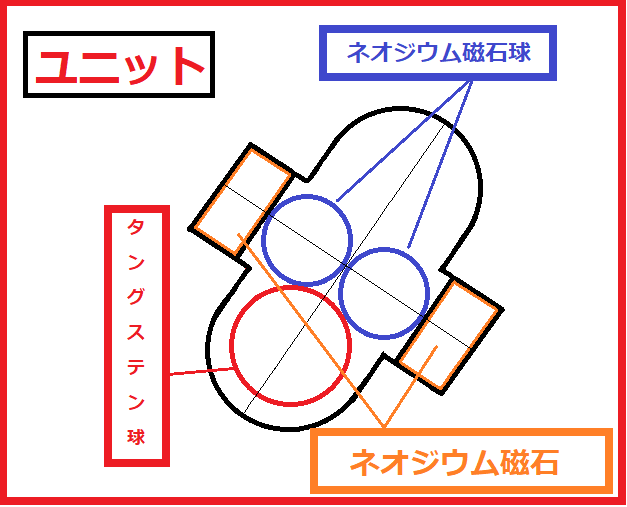

自分で考えた案が此方
ネオジウム磁石でネオジウム磁石球を固定
そしてその周りを磁力を利用して
タングステン球をクルクル回す構造

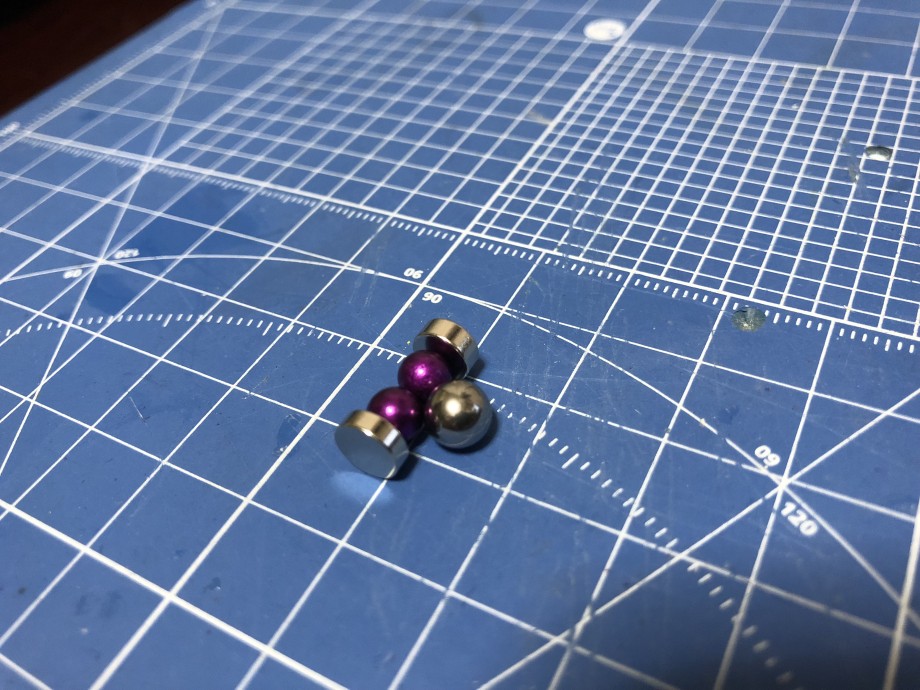

実際の部品はこれ
ネオジウム磁石×2個
ネオジウム磁石球×2個
タングステン球 1個

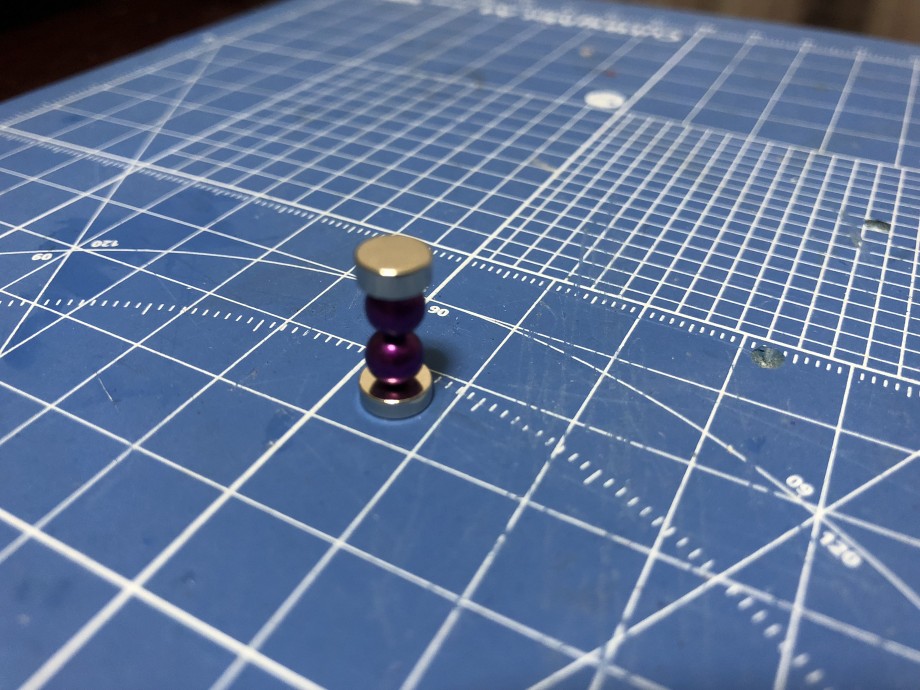

因みにネオジウム磁石と
ネオジウム磁石球はそれぞれの
磁力で固定する事が出来る
この磁石球の間にタングステン球
を装着して振動を加えると・・
・・・こんな感じでクルクル回る
特徴としては、接地面が球状なので
抵抗が非常に少なく少しの振動で
物凄い回転をするところ

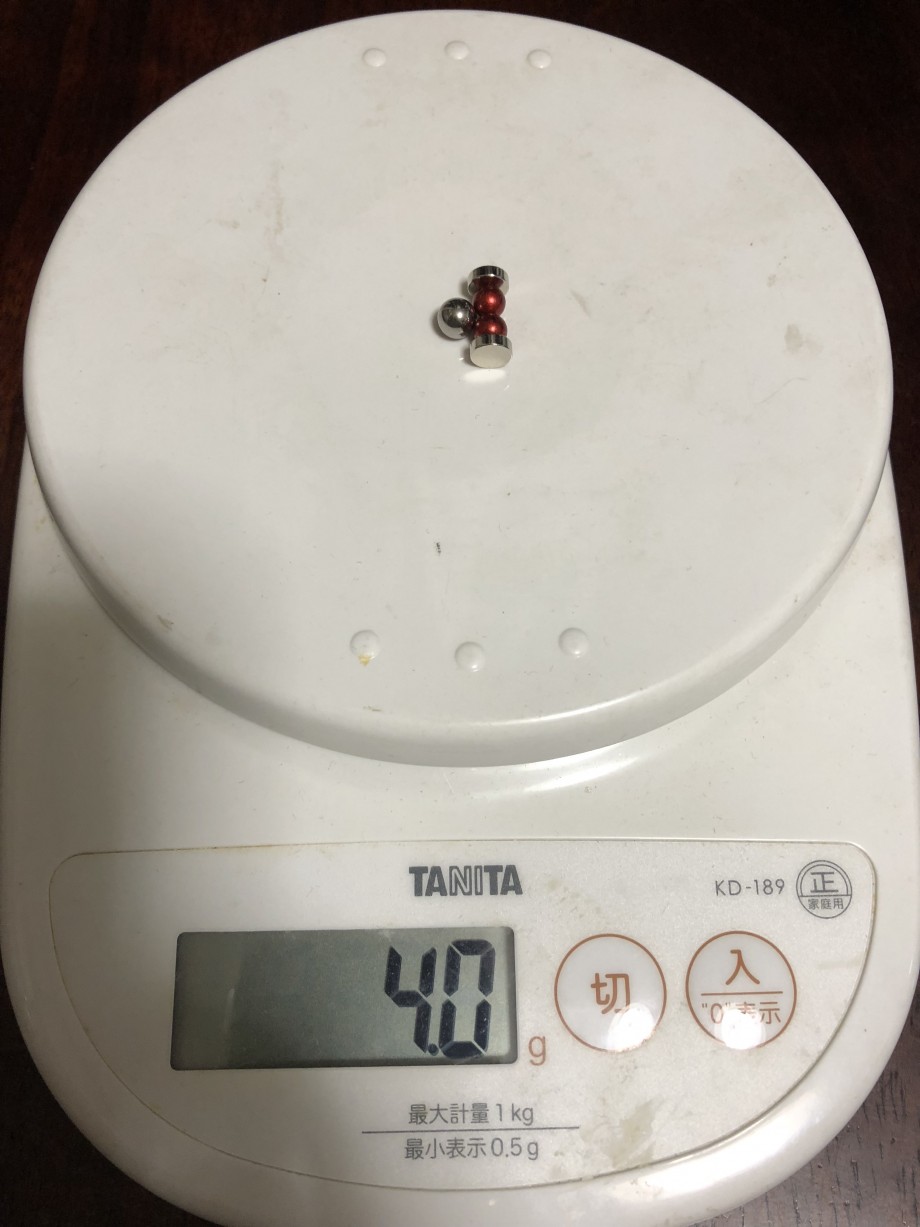

因みにこのユニットは4グラム
後ろのスチール球が4グラムなので
丁度良い重さ(#^.^#)
これをボディに組み込んでいく

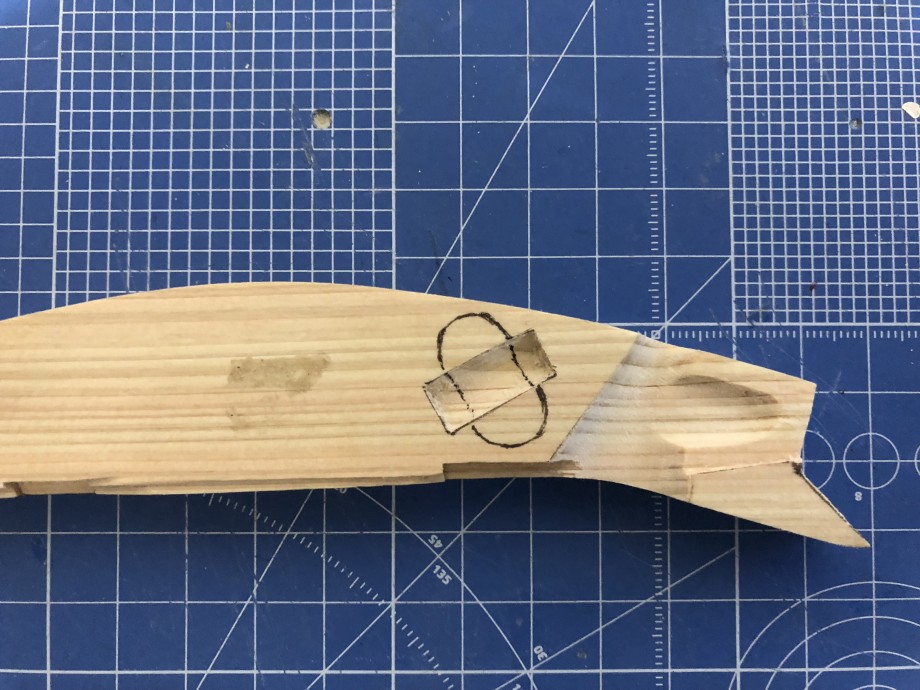

下書きをしてルーターを使って
削っていく・・・これが凄く大変
他にも重心移動・ラトルルーム
ウエイトルームを頑張って削っていく

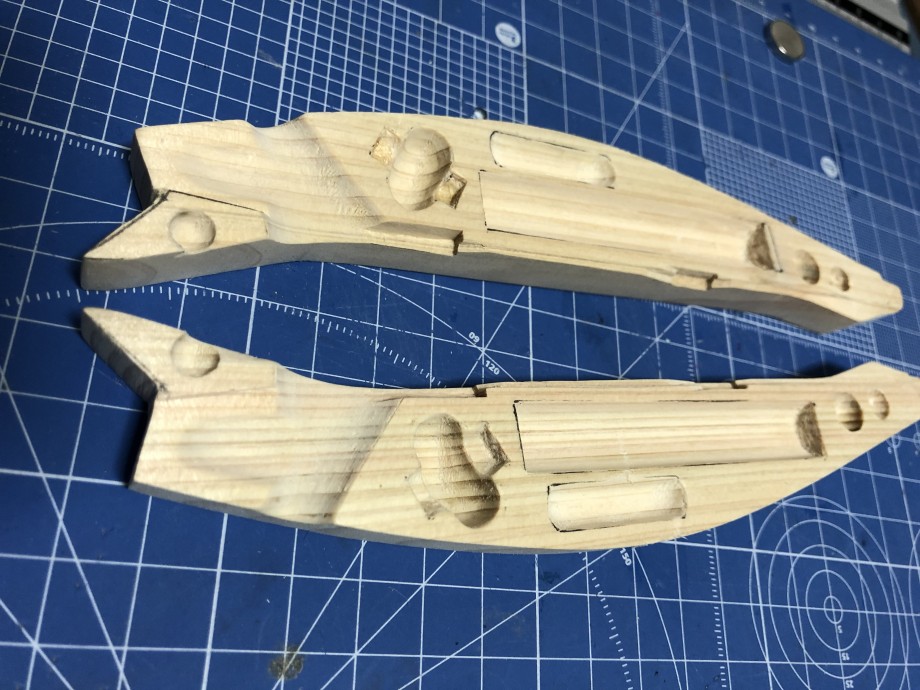

内部の削り出し・・・完成~(#^.^#)
めっちゃ大変

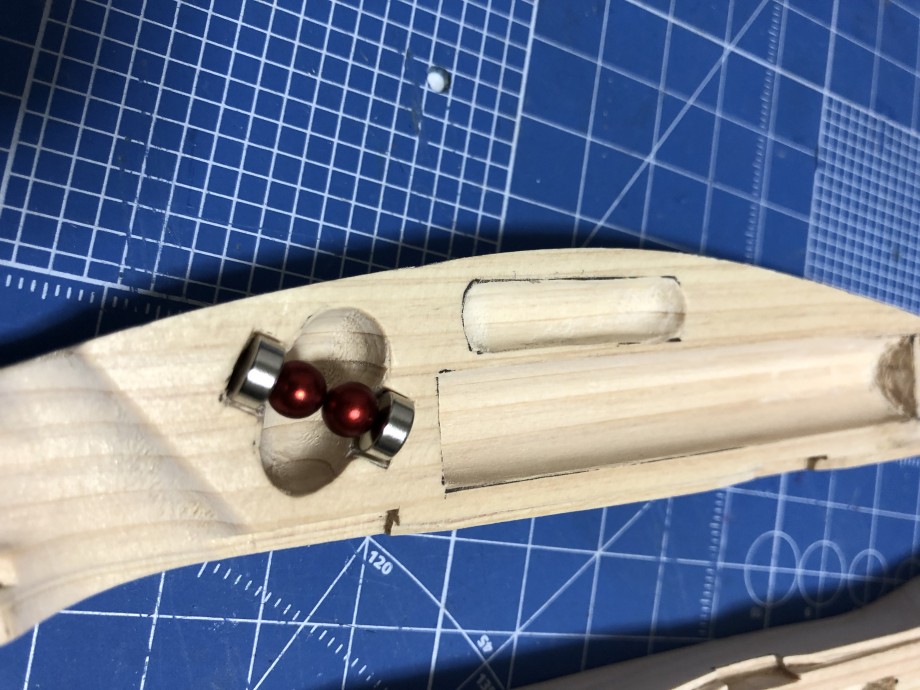

削った所にユニットを搭載する
角度は真横でも縦でもなく
1番、変則的かつ積極的に
動く斜めに設置
実際に稼働している所を動画で撮ってみた

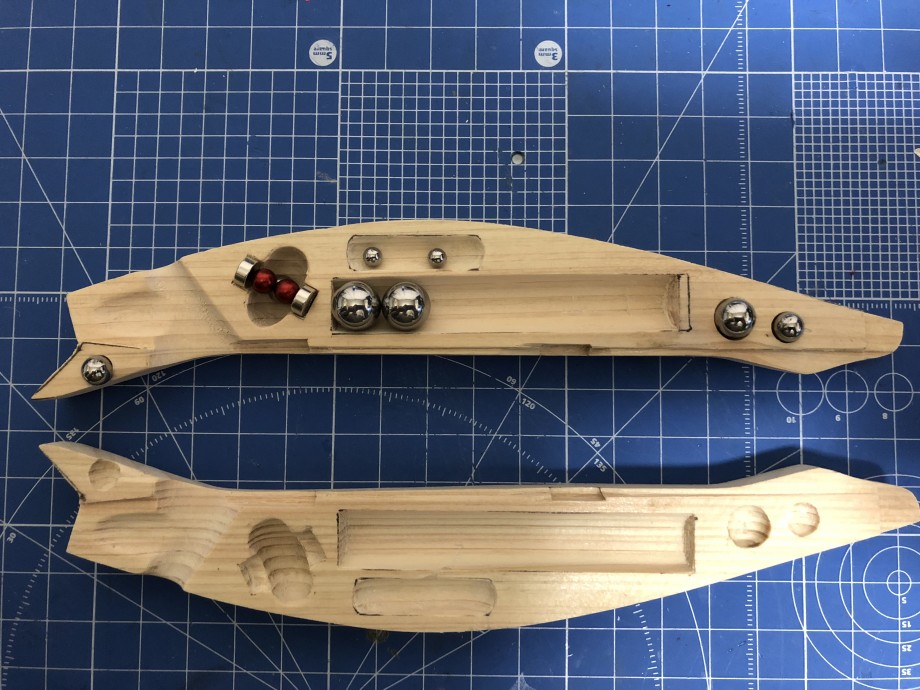

ユニットが完成した所で
他のウエイトを搭載していく
実はこのユニットにはもう一つ役割がある
それがこれ
そうなんです、、、これ
後方の10mmスチール球を
固定させるマグネットも兼ねています。
あと今回はよりバランスを
不安定にする為にラトル用の
小型スチール球を上部に配置
これを瞬間接着材で接着して
内部は完了~

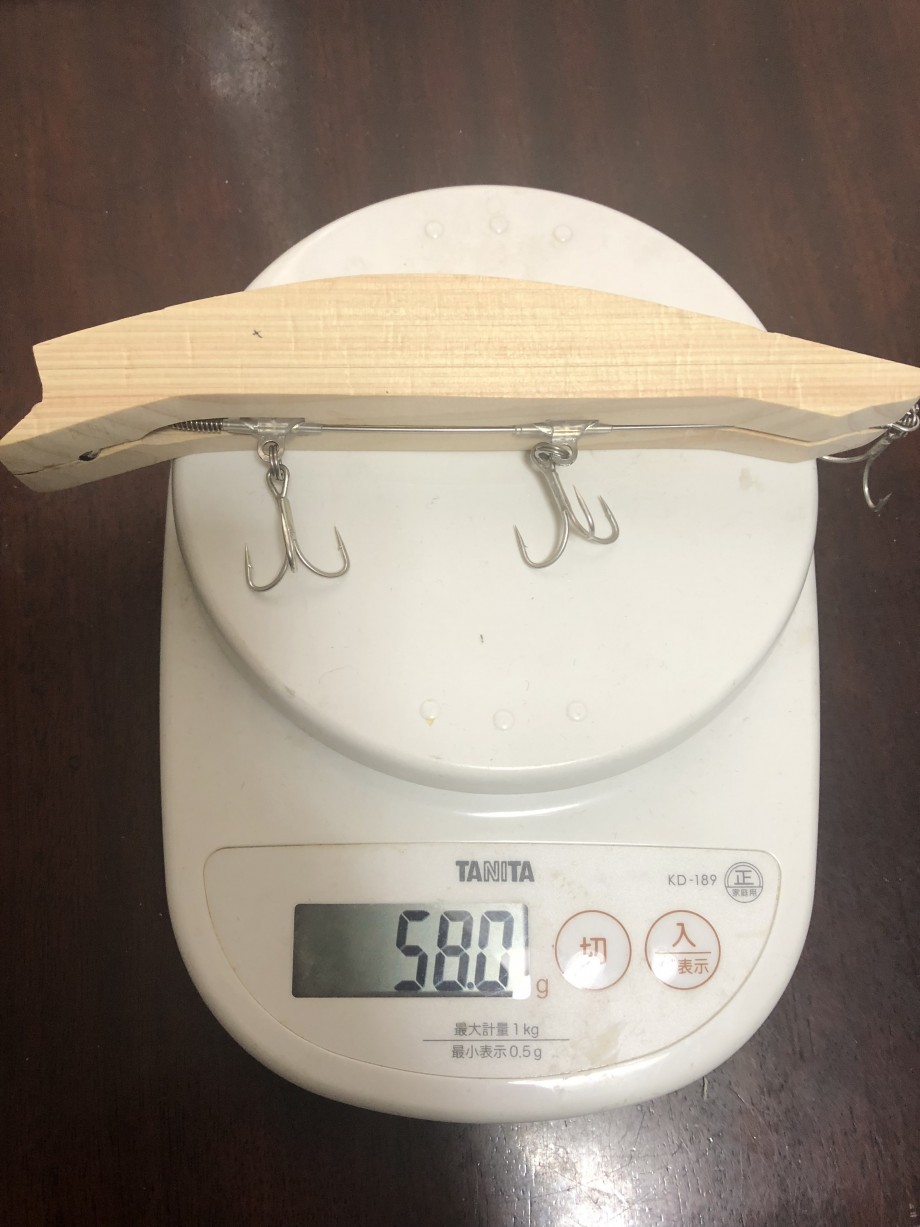

秤で測ると58グラム
1個目とほとんど一緒(#^.^#)
これを1個目と同様カッターと
ヤスリを駆使して削っていく。
ユニットの為に内部に大きな
空洞が有るので1個目よりかなり
気を付けて削っていく
流石にくどいので削っている所は割愛
一気に完成~

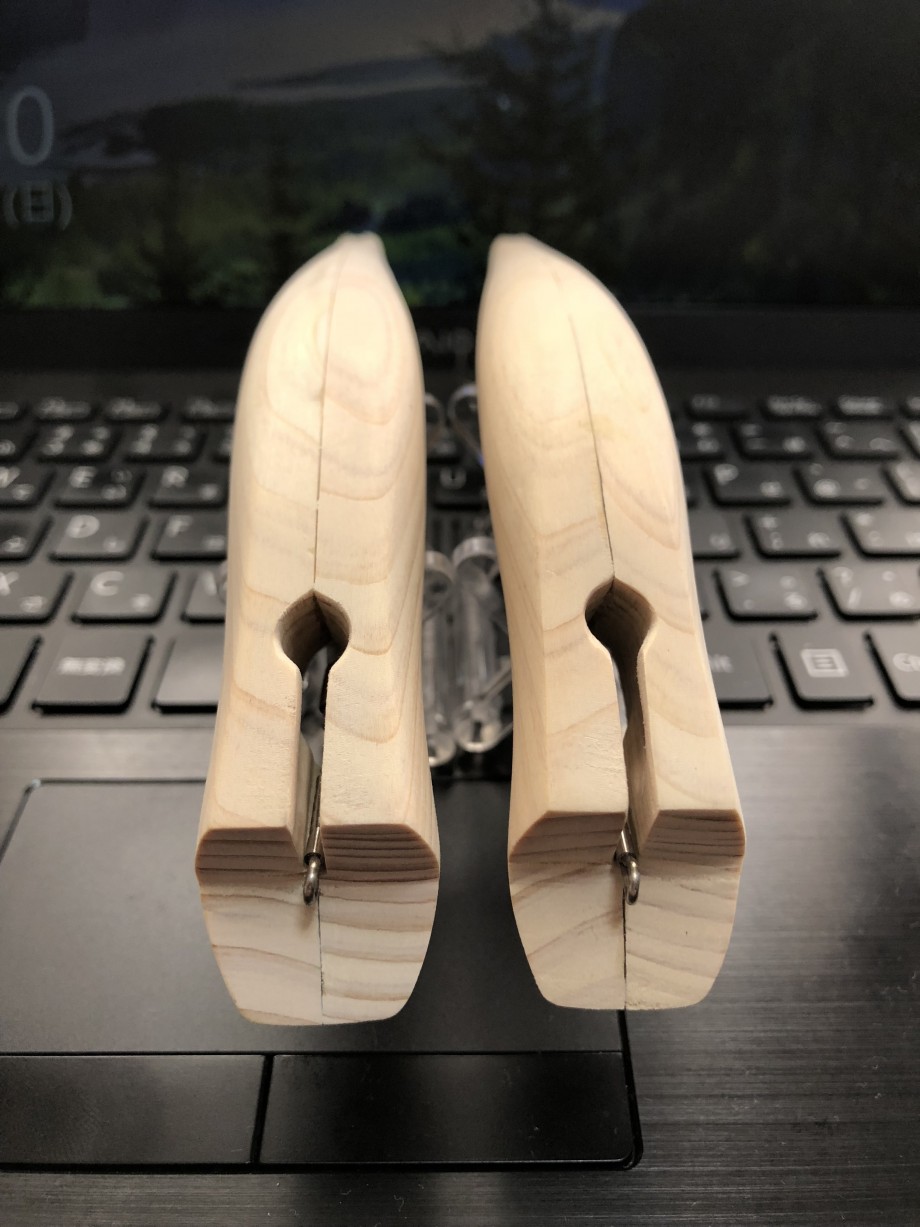

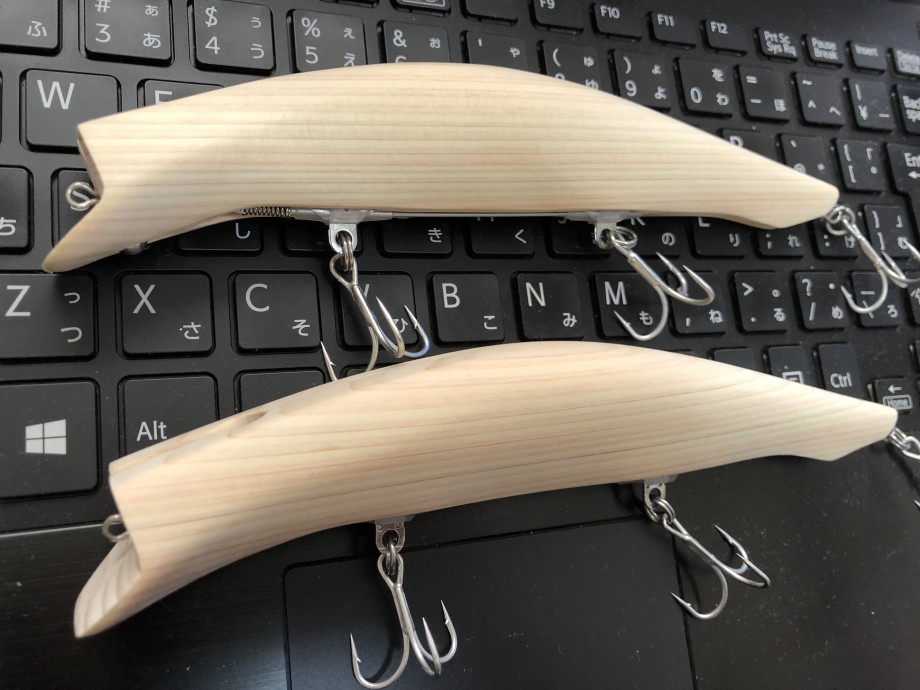

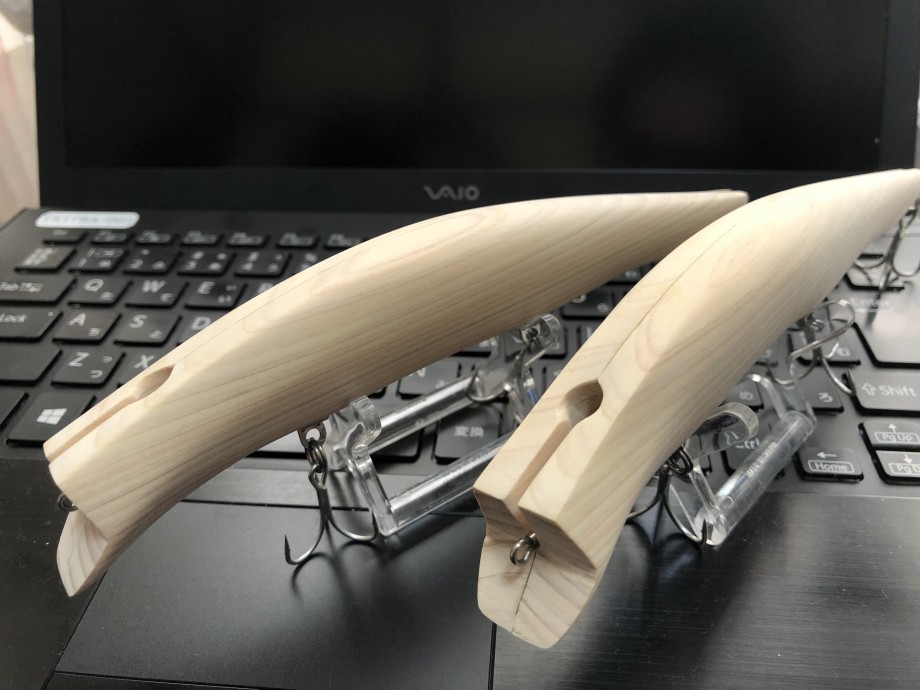

1個目と2個目を並べて写真を撮ると
・・・超最高~( *´艸`)
双子だけど中身は全く違うルアー
1個は里子に出す予定です( *´艸`)
次回は苦手なコーティングと
カラーリングだな(>_<)
今回は2個目の制作に取り掛かる
今回のビックベイトルアー作成ログ
の中で1番の見どころです。
自作ルアーの中で1番の醍醐味がこれ
「自分の考えた事を形に出来る」
と言う事で考えたのが此方の設計図
【2個目】
・リップ下:6mmスチール球
・メイン1 :バランス変更ユニット※
・メイン2 :10mmスチール球×2個
・ラトル :スチール球
・後方ウエイト1:8mmスチール球
・後方ウエイト2:6mmスチール球
今回はメインのウェイトを大幅に変更
後方の2個のウエイトは従来通り
10mmスチール球を2個を重心移動
前方の1個は外部からの色々な
変化を利用して重心(バランス)
をずらす為のユニットを作成
その為、前1個は重心移動にはしない。
イメージ的にはタックルハウスのRユニット
自分で考えた案が此方
ネオジウム磁石でネオジウム磁石球を固定
そしてその周りを磁力を利用して
タングステン球をクルクル回す構造
実際の部品はこれ
ネオジウム磁石×2個
ネオジウム磁石球×2個
タングステン球 1個
因みにネオジウム磁石と
ネオジウム磁石球はそれぞれの
磁力で固定する事が出来る
この磁石球の間にタングステン球
を装着して振動を加えると・・
・・・こんな感じでクルクル回る
特徴としては、接地面が球状なので
抵抗が非常に少なく少しの振動で
物凄い回転をするところ
因みにこのユニットは4グラム
後ろのスチール球が4グラムなので
丁度良い重さ(#^.^#)
これをボディに組み込んでいく
下書きをしてルーターを使って
削っていく・・・これが凄く大変
他にも重心移動・ラトルルーム
ウエイトルームを頑張って削っていく
内部の削り出し・・・完成~(#^.^#)
めっちゃ大変

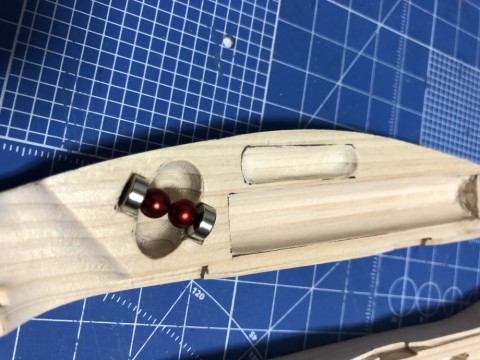

削った所にユニットを搭載する
角度は真横でも縦でもなく
1番、変則的かつ積極的に
動く斜めに設置
実際に稼働している所を動画で撮ってみた
ユニットが完成した所で
他のウエイトを搭載していく
実はこのユニットにはもう一つ役割がある
それがこれ
そうなんです、、、これ
後方の10mmスチール球を
固定させるマグネットも兼ねています。
あと今回はよりバランスを
不安定にする為にラトル用の
小型スチール球を上部に配置
これを瞬間接着材で接着して
内部は完了~
秤で測ると58グラム
1個目とほとんど一緒(#^.^#)
これを1個目と同様カッターと
ヤスリを駆使して削っていく。
ユニットの為に内部に大きな
空洞が有るので1個目よりかなり
気を付けて削っていく
流石にくどいので削っている所は割愛
一気に完成~
1個目と2個目を並べて写真を撮ると
・・・超最高~( *´艸`)
双子だけど中身は全く違うルアー
1個は里子に出す予定です( *´艸`)
次回は苦手なコーティングと
カラーリングだな(>_<)
