▼ 今さら聞けないドラグの話Vol.2 406/1000
- ジャンル:日記/一般
ご無沙汰しております(^^;;
リール担当 Mですm(_ _)m
ルアー担当氏の
XEFOゲームビブの記事完成を
待っている間に先に私が
前回384/1000の回に引き続き、
ドラグのメカニズムについて
ご紹介させて頂きますm(_ _)m

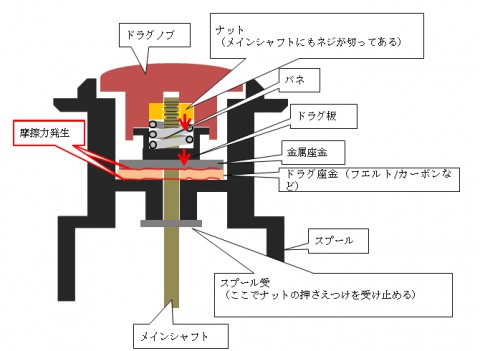

前回はドラグ発生のメカニズムを
こちらの図で説明させて頂きました。
ご理解頂けましたでしょうか?
今回のテーマは
~1セットドラグと
2セットドラグって何が違うの?編~
です!

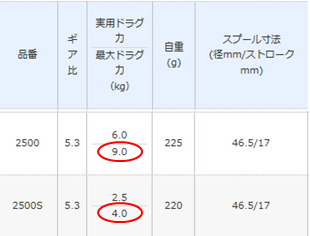

みなさん、カタログのに記載された
リールのスペック表をご覧頂いて、
こんな疑問を感じたられた事は
御座いませんでしょうか?
同じ#2500サイズなのに
最大ドラグ力が全然ちがう??
実はシマノのスピニングリールでは
この違いが、主に
ドラグの「セット数」と呼ばれる
構造差に起因しています。
1セットドラグとか2セットドラグ
なんていう単語を
聞いたことはありますでしょうか?
前述のドラグ力が異なる#2500サイズの
リールの例では、
2500Sが1セットドラグ
2500が2セットドラグ
という構造を採用しており、
ドラグ力に差が出でいたのです。
この1セットと2セットの具体的な
構造差について詳しくご紹介しますね^ ^
リールの構造にお詳しい方は、
ドラグ座金の枚数とセット数の関係を
イメージされるかもしれませんが、
実はドラグ座金の枚数が1枚や2枚という
単純な話では御座いません。

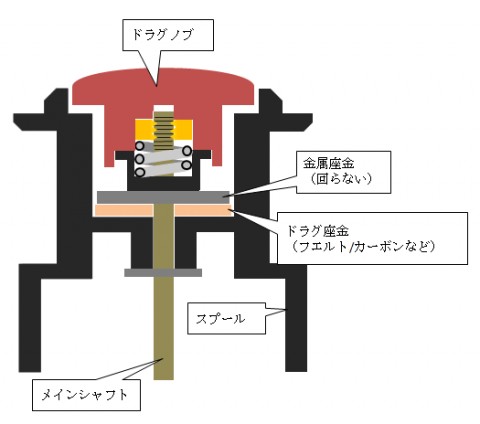

先ず、これは前回ご紹介した図と同様で
1セットドラグの図になります。
ドラグ座金が1枚、
金属座金1枚が使われて、
スプールとこの金属座金で
ドラグ座金が挟まれている事が
お分かり頂けるかと思います。
この構造ではラインが引っ張られると
スプールが回りますが、
一番上の金属座金は
メインシャフトで回り止めされていて
回りません。
つまり!
回るものと回らないもので
ドラグ座金をサンドイッチする
というのがドラグの基本構成です。
これが1セットドラグの構造♪
シンプルですよね?

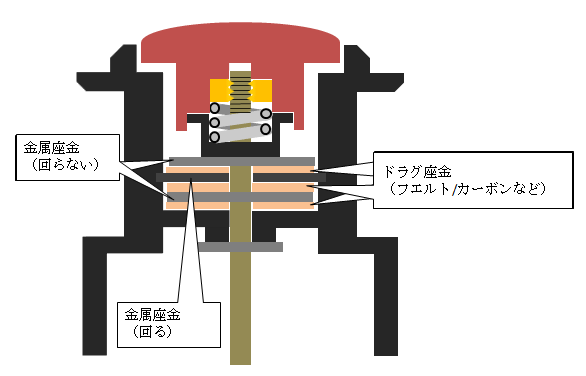

では2セットは?
この図からご確認頂けます様に、
前述の通り、
実は2セットだから
ドラグ座金が2枚ではないんです。
3枚セットされているんですね(^^;;
ここだけ見ると3セットドラグと
表現したほうが分かりやすいかも。
でも、この構造がシマノの
2セットドラグなんです!
先ほどご紹介させて頂いた通り、
でサンドイッチするのが
ドラグの基本構造なので、
それを意識して表現すると
スプール(回る)→ドラグ座金→金属座金(回らない)
実際の2セットドラグをバラしてみると
こんな感じです^ ^
と思われる方もおられますでしょうか?
実は構造上一番上にくる座金は
ドラグノブと接するので
回らない座金が一番上に必要でして。
なので
までが必要になるのです。
これで2セットドラグの構造が
完結するわけです。
よって今日一番最初の表でご覧頂いた
2セットドラグを採用した#2500の
最大ドラグ力が高いのは
セット数が多ければ
それだけ摩擦を発生する
面積が大きくなるためで、
最大ドラグ力を上げるためには
座金の面積を上げるのも1つの手段です。
これらの構造を、
それぞれのリールが
それぞれに求められる性能を
最大限に高める目的で
使い分けて設計されています。
だんだんドラグの構造に
お詳しくなって頂けてきたのでは
ないでしょうか?^ ^
少し長くなりましたが
1セットドラグと2セットドラグ。
構造の違いを理解頂けましたよね?
ちょっとややこしすぎましたかね??
何気なく普段使用してるリール用語も
改めて分かりやすく説明しようとすると
意外と難しいものですね(^^;;
書いてる自分が混乱してきました(笑
改めて自分自身も勉強になりましたが。。
また仕事の合間をみて
原稿を作成するので
少し先になるかもしれませんが、
次回は 実用ドラグって何??
というテーマで、また少しでも皆様の
釣具製品をご理解頂ける情報を
ご紹介させて頂きたいと思います!
ではでは。
リール担当 Mですm(_ _)m
ルアー担当氏の
XEFOゲームビブの記事完成を
待っている間に先に私が
前回384/1000の回に引き続き、
ドラグのメカニズムについて
ご紹介させて頂きますm(_ _)m
前回はドラグ発生のメカニズムを
こちらの図で説明させて頂きました。
ご理解頂けましたでしょうか?
今回のテーマは
~1セットドラグと
2セットドラグって何が違うの?編~
です!
みなさん、カタログのに記載された
リールのスペック表をご覧頂いて、
こんな疑問を感じたられた事は
御座いませんでしょうか?
同じ#2500サイズなのに
最大ドラグ力が全然ちがう??
実はシマノのスピニングリールでは
この違いが、主に
ドラグの「セット数」と呼ばれる
構造差に起因しています。
1セットドラグとか2セットドラグ
なんていう単語を
聞いたことはありますでしょうか?
前述のドラグ力が異なる#2500サイズの
リールの例では、
2500Sが1セットドラグ
2500が2セットドラグ
という構造を採用しており、
ドラグ力に差が出でいたのです。
この1セットと2セットの具体的な
構造差について詳しくご紹介しますね^ ^
リールの構造にお詳しい方は、
ドラグ座金の枚数とセット数の関係を
イメージされるかもしれませんが、
実はドラグ座金の枚数が1枚や2枚という
単純な話では御座いません。
先ず、これは前回ご紹介した図と同様で
1セットドラグの図になります。
ドラグ座金が1枚、
金属座金1枚が使われて、
スプールとこの金属座金で
ドラグ座金が挟まれている事が
お分かり頂けるかと思います。
この構造ではラインが引っ張られると
スプールが回りますが、
一番上の金属座金は
メインシャフトで回り止めされていて
回りません。
つまり!
回るものと回らないもので
ドラグ座金をサンドイッチする
というのがドラグの基本構成です。
これが1セットドラグの構造♪
シンプルですよね?
では2セットは?
この図からご確認頂けます様に、
前述の通り、
実は2セットだから
ドラグ座金が2枚ではないんです。
3枚セットされているんですね(^^;;
ここだけ見ると3セットドラグと
表現したほうが分かりやすいかも。
でも、この構造がシマノの
2セットドラグなんです!
先ほどご紹介させて頂いた通り、
回るもの→ドラグ座金→回らないもの
でサンドイッチするのが
ドラグの基本構造なので、
それを意識して表現すると
スプール(回る)→ドラグ座金→金属座金(回らない)
→ドラグ座金→
金属座金(回る)→ドラグ座金→金属座金(回らない)
実際の2セットドラグをバラしてみると
こんな感じです^ ^
要は、1セットドラグを2組で
上下からドラグ座金を挟む。
だから 2セットドラグ!
なんです♪
でも更に詳しく考えると、
スプール(回る)
→ドラグ座金→金属座金(回らない)
→ドラグ座金→金属座金(回る)
で2セットじゃないの?
と思われる方もおられますでしょうか?
実は構造上一番上にくる座金は
ドラグノブと接するので
回らない座金が一番上に必要でして。
なので
スプール(回る)
→ドラグ座金→金属座金(回らない)
→ドラグ座金→金属座金(回る)
→ドラグ座金→金属座金(回らない)
までが必要になるのです。
これで2セットドラグの構造が
完結するわけです。
よって今日一番最初の表でご覧頂いた
2セットドラグを採用した#2500の
最大ドラグ力が高いのは
セット数が多ければ
それだけ摩擦を発生する
面積が大きくなるためで、
最大ドラグ力を上げるためには
座金の面積を上げるのも1つの手段です。
これらの構造を、
それぞれのリールが
それぞれに求められる性能を
最大限に高める目的で
使い分けて設計されています。
だんだんドラグの構造に
お詳しくなって頂けてきたのでは
ないでしょうか?^ ^
少し長くなりましたが
1セットドラグと2セットドラグ。
構造の違いを理解頂けましたよね?
ちょっとややこしすぎましたかね??
何気なく普段使用してるリール用語も
改めて分かりやすく説明しようとすると
意外と難しいものですね(^^;;
書いてる自分が混乱してきました(笑
改めて自分自身も勉強になりましたが。。
また仕事の合間をみて
原稿を作成するので
少し先になるかもしれませんが、
次回は 実用ドラグって何??
というテーマで、また少しでも皆様の
釣具製品をご理解頂ける情報を
ご紹介させて頂きたいと思います!
ではでは。
