20年前の古いリールTD-Xをすぺっしゃるでかすたむに復活させてみましょう(^_^)ノ




TD-X復活計画(^_^)ノ
で、あります。




始まりは頂き物のジャンクリール

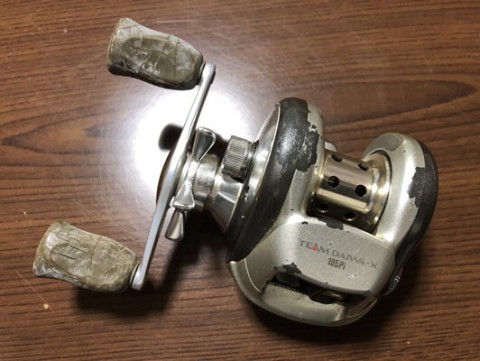

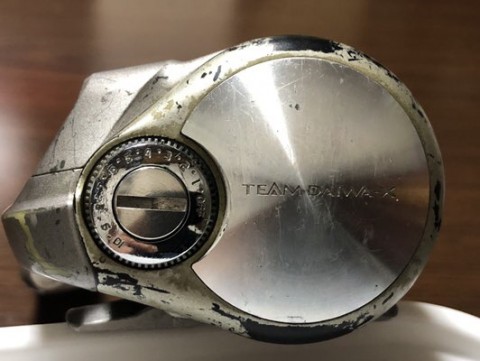

ダイワ TD-X105Pi

で有りました。
ボロボロで、クラッチレバーは折れて無くなってるし、、、
あんまり格好良くも無いと(^_^;)

でもね、よくよく眺めていると何となく愛嬌があるんですよ。




なんかカエルみたいでね、ぶさ可愛いの(^_^;)


よ〜し!
此奴を復活させよう〜(^_^)ノ
でも、ただ修理するだけじゃ面白く無いから格好良〜くスペッシャルでカスタムなリールに大変身させてやろうじゃあ〜りませんか〜

古くて部品も容易には手に入りませんのでもう1台オクでポチりましてね、、、
TD-X105Hvなんですけど(^_^;)
スペッシャルと言っても単にニコイチで1台に仕上げようってだけなのでありますが〜、見た目もカスタムにカラーリングを変えちゃおうかと思います(^_^)ゞ



これまでの経緯はこちらで(^_^)ゞ

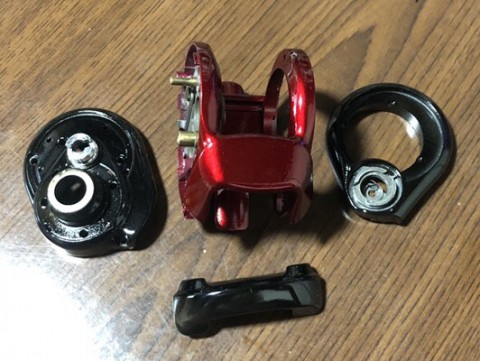

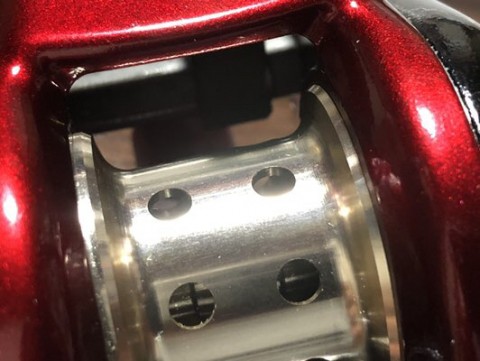

塗装が出来上がりました、、、
メグさん有り難う(^_^)ゞ



準備が整いましたのでいよいよ組み立てでありま〜す。


同じTD-Xなんですけど105Piと105Hvでは微妙に造りが違っているんですよね、、、




大きな違いはスプールなんだけど、その外にも、、、

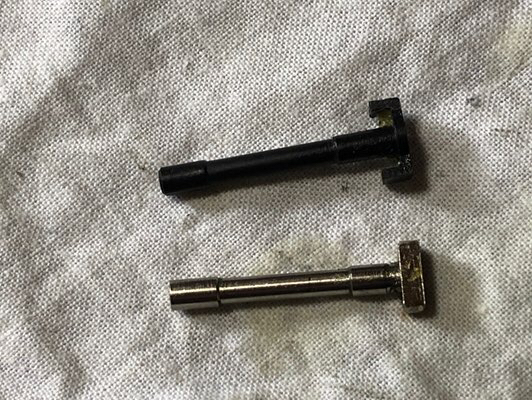

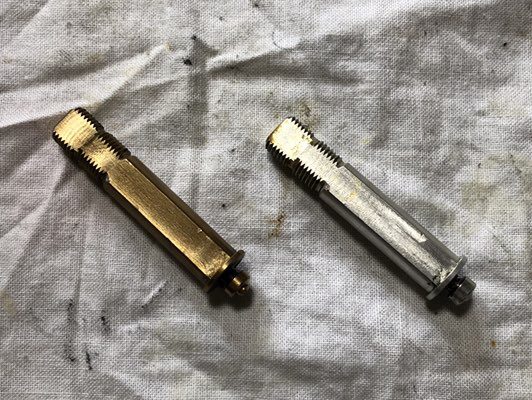

ピニオンシャフトが真鍮からアルミに変わってたり、メカニカルブレーキの部分が形状変更してたりして、形状変更に伴いケース側も微妙に変更されていましてね。
クラッチレバーもプラスチックからアルミ製に。

これらを検討しまして良い所取りって感じですな。
その辺も過去ログに詳しく、、、(^_^;)

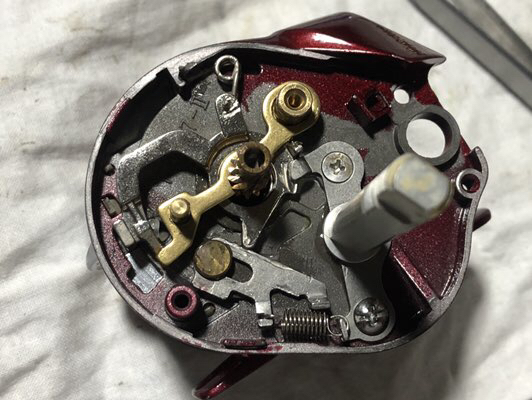

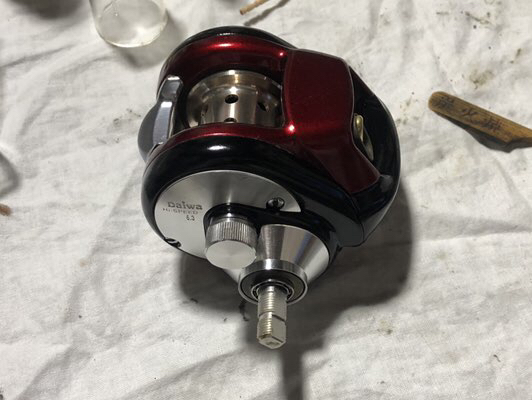

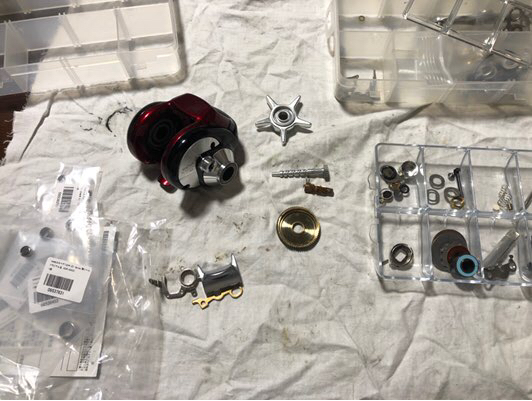

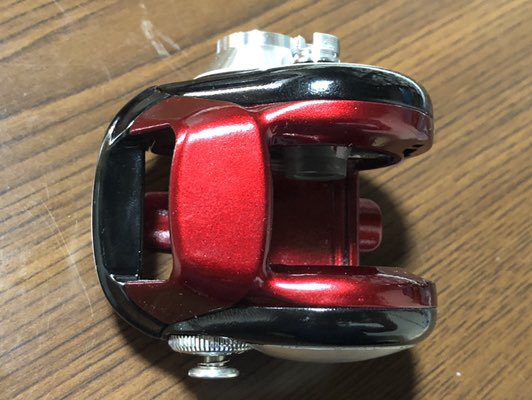

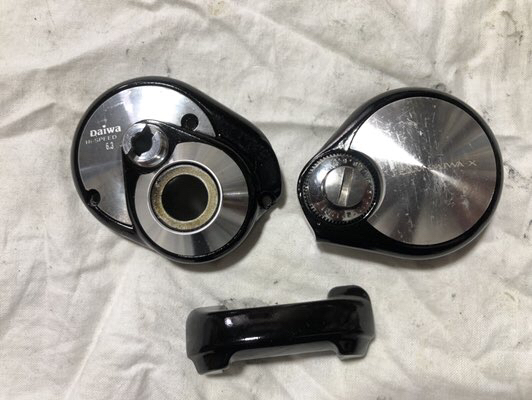

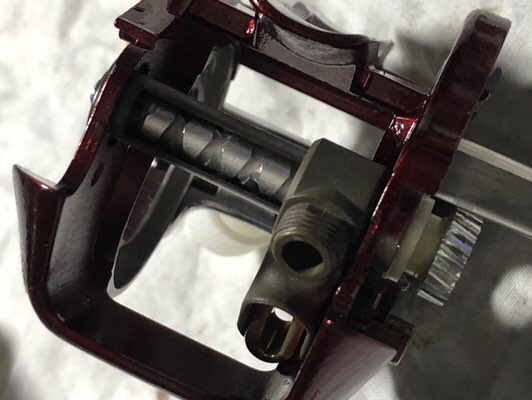

カバー類を元に戻しまして、部品を組み込んでいくんですけど、、、




合わせ面に着いた塗装の厚みが微妙に影響してるのか隙間が、、、




ほんのちょっとの事なんだけどかなりシビアに寸法が狂います( -_-)
全部落としとかないと後々影響が出て来そうですね。

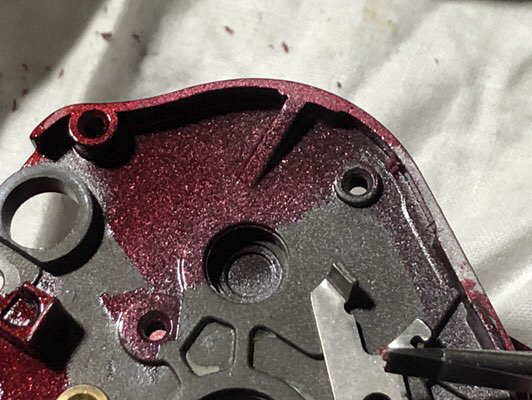

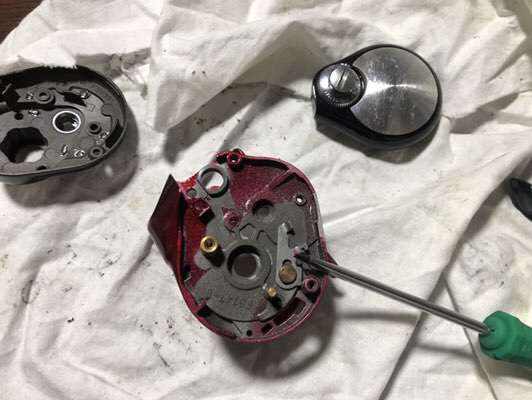

合わせ面とベアリング等の填まる場所の塗料は全て刮ぎ落としましてと、
ちょっと傷が入っちゃった、メグさん御免(-_- )
さ、取り掛かりましょう。

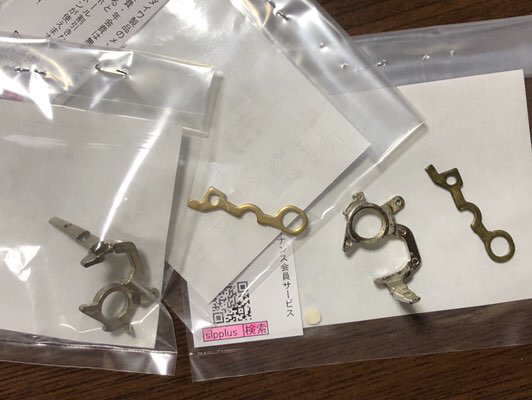

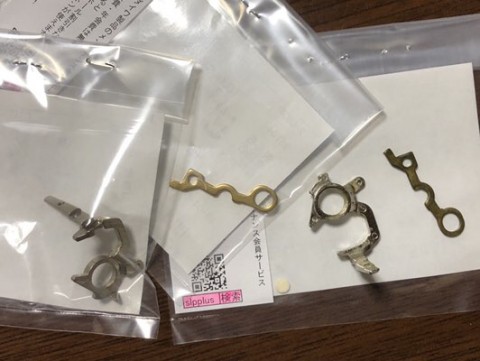

クラッチ部の部品は幸運にも新品が手に入りましたので予備のストックが出来ましたわ(^_^)ノ
これで壊れても安心

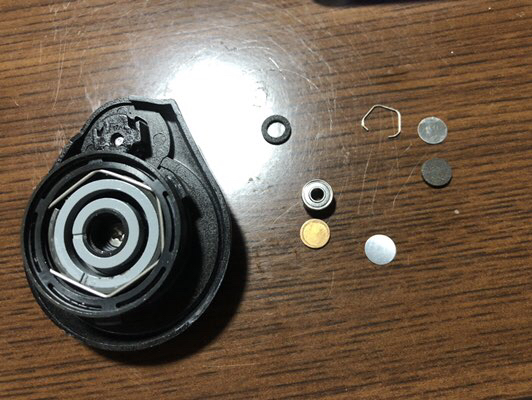

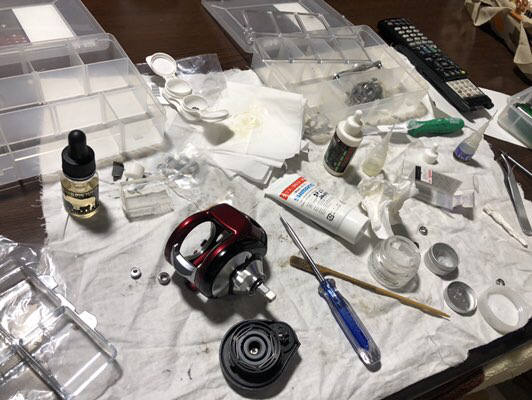

現役復帰させるんですからベアリングは全て新しいのに変えます。
ミネベアですけど、、、






構造はスタンダード的で至って簡素(^_^)ノ

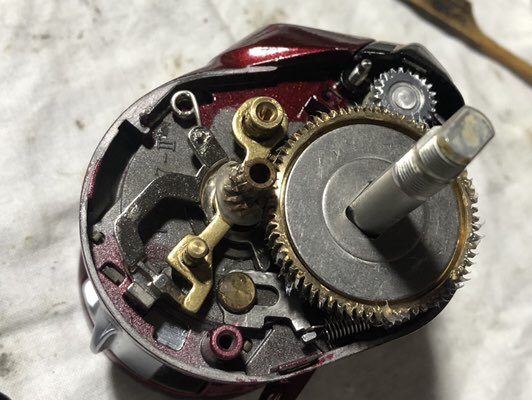

ギヤはHvの6.3。ハイギヤを組みますね〜
メグさんのPiのギヤの方がずっと常態が良いのですけどあえてストックに回します。




毎度の事だけど仕事が雑、、、(^_^;)
もう少しスマートに格好良く作業したいんだけどな〜、性格なんでしょうねゴチャゴチャとガチャガチャと、、、

ベアリングにはドロッドロのオイル、シックヘビー。
あ、もちスプールのはIOS007ね。
各槢動部はスーパールーベに添加物足したオリジナル。
ギヤは定番のIOSと(^_^)ゞ

部品点数少ないし、ネジ類も最低限、でもベアリングは必要個所にキッチリと(^_^)ゞ
当時のハイスペックリールらしくしっかりした造りで今でも充分実用に耐えると思いますよ。




さ〜てと、

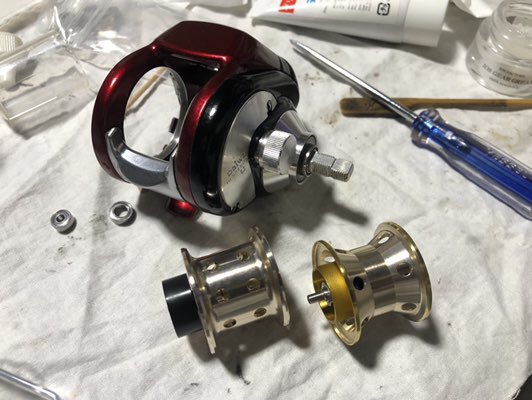

どっちのスプールを入れるかな?
最後まで悩んでまして、、、

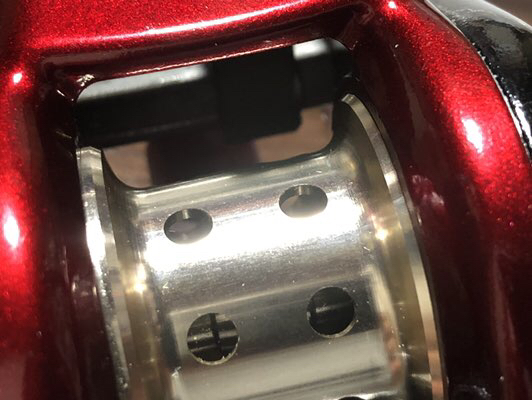

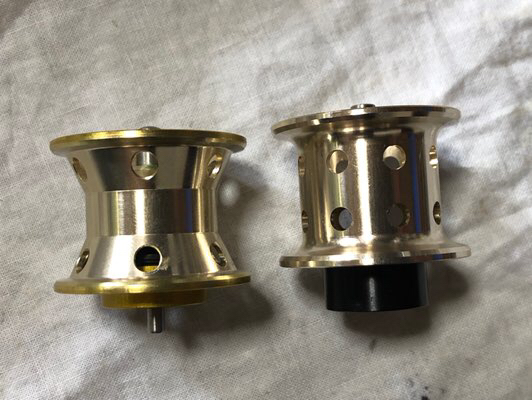

固定ローターのマグフォースと可変式のマグフォースVスプール。
ネットの情報なんだけどマグフォースVはフィネスに向かないと?
此のリールはチヌ釣りに使うかなと思っていましてね、だとすると扱うリグは3gから。
ネットで読んだログだとVスプールはバックラッシュしまくるのだそうな?
フィネスをするならSVスプールが良いのだそうでありまして、、、
で、互換の有るらしいスティーズのSVスプールを仕入れようと思ったのだけど中古でもなかなかのお値段と(^_^;)

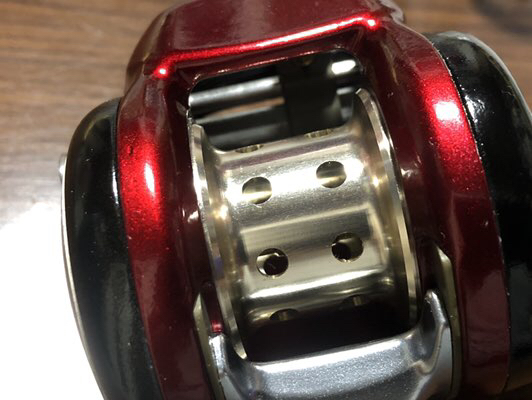

今回は固定ローターの方を入れときましょう、、、
ブレーキは良く効くからね(^_^;)
Vスプールの件はまた改めて追求してみようと思ってます




本体はよしと(^_^)ゞ

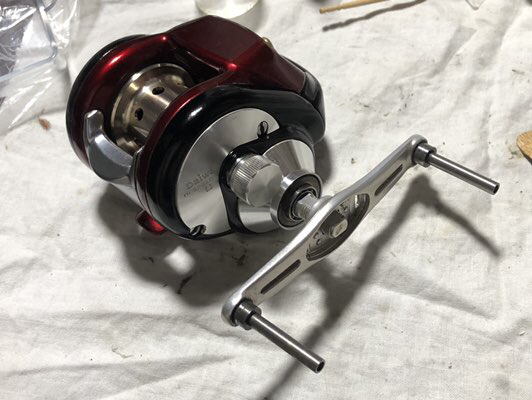

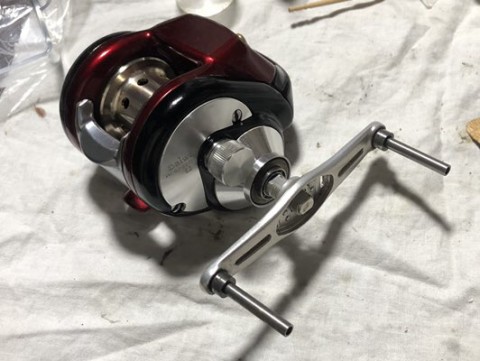

ハンドル着けたら終了〜なんだけど、、、




当初はノーマルハンドルで行く予定でしたが、塗装の上がったフレームを観てたら
ちょっとバランス悪いな〜って(^_^;)

ハンドルも黒が良いな

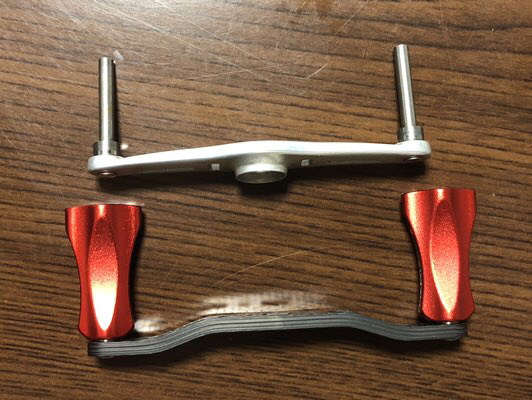

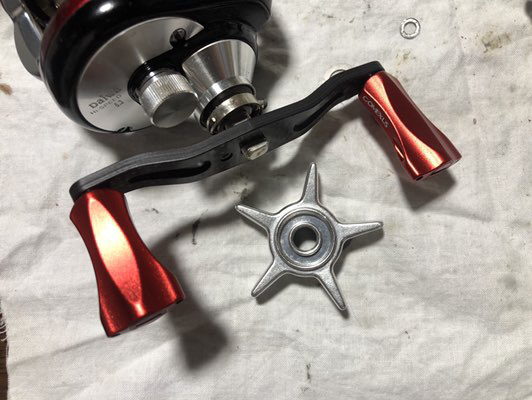

で、スプールを諦めた代わりに安いハンドルを買いまして(^_^)ノ




色も合うでしょ(^_^;)
ま〜付かないオフセットハンドルなんですがね〜
付かないハンドルもトーナメントの時に無理矢理
で装着しましたので今回もゴリ押し(^_^)ゞ

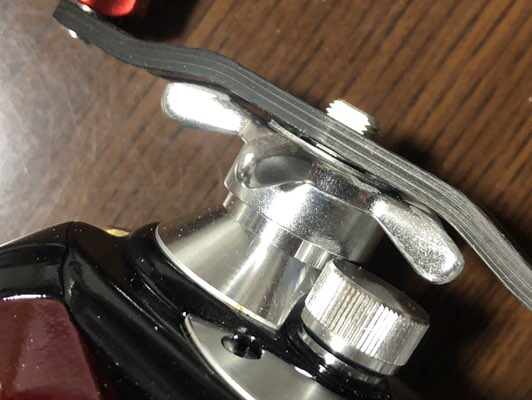

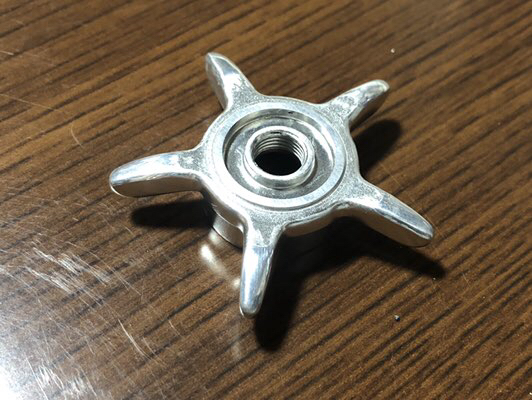

問題はドラグノブなんでありますな、、、

ハイ!
削りましょ!!

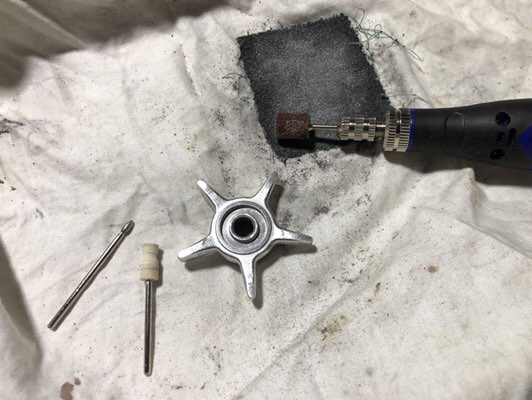

アルミなんですけど加工は楽です。
干渉部分を削り落とすだけですからね。




荒削りしたら干渉部を確認して修正。




ペーパーで軽く仕上げたらハイ!出来上がり〜と
ピカピカにバフ仕上げするような根気はとーさくさんにはありませ〜ん(^_^;)



いよいよ最終段階(^_^)ゞ
ニコイチ後家合わせリールでありますので微妙にクリアランス等の調整が必要です。




Hvベースの部品にPiのスプールを入れるとセンターがズレます。
ふたつのリール、両サイドの敷物が違うんですわね〜




足したり引いたりして1番しっくりする組み合わせを探しまして、、、




どすか(^_^)ノ

最後にハンドル付けて完了、、、(・・;)


付かんし?

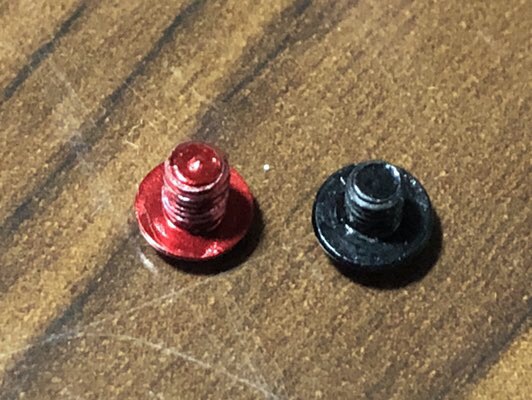

どうやらロックのビス、ネジ径が違う?!
か、ピッチが違う?!




ん〜ネジが違うわ(^_^;)
なんで付属のビスが間違ってるのよ〜

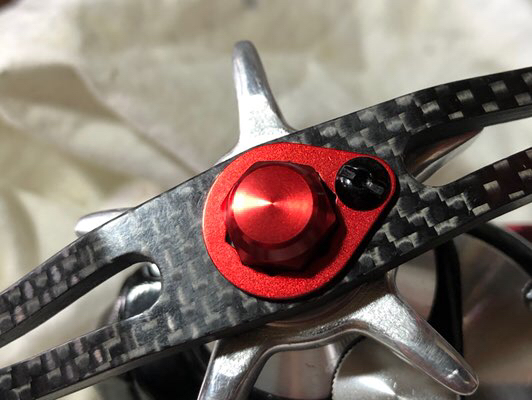

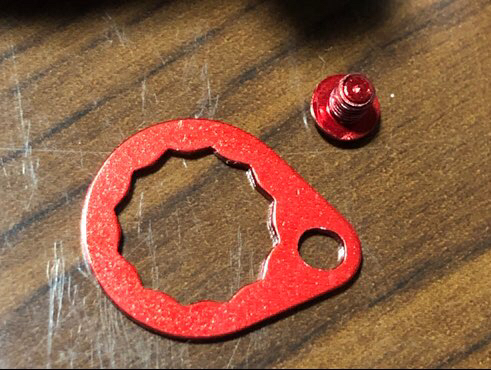

やまもとさんから頂いたハンドルのビスが合いました。




黒いビスが、、、ちっ!(-_-#) ピクッ
って感じだけど、ま〜付けばOKです。

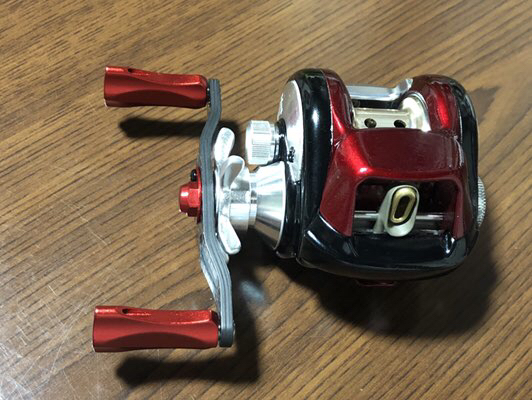

じゃ〜〜〜ん!

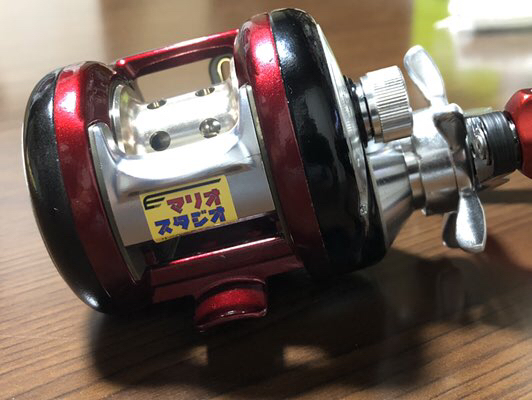

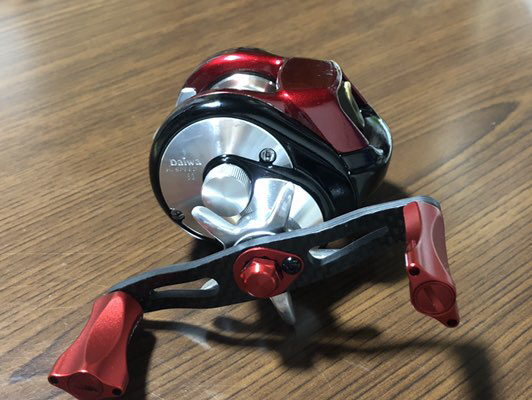

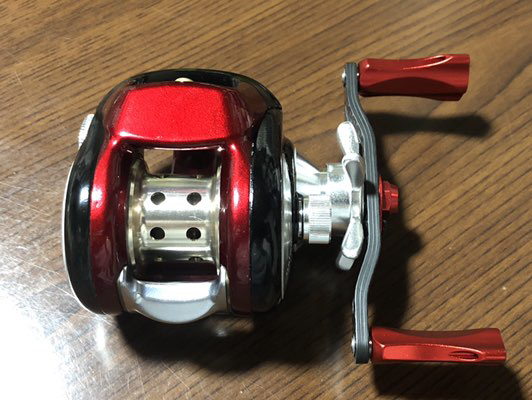

出来ました〜(ノ^^)ノ

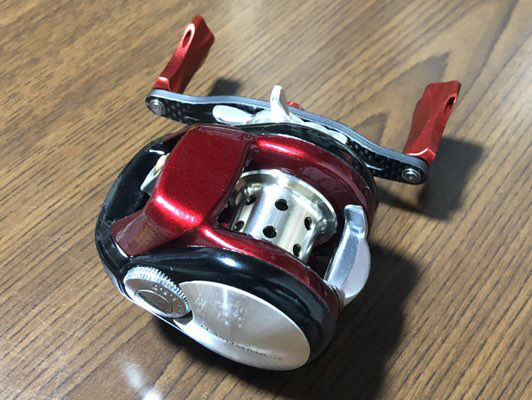

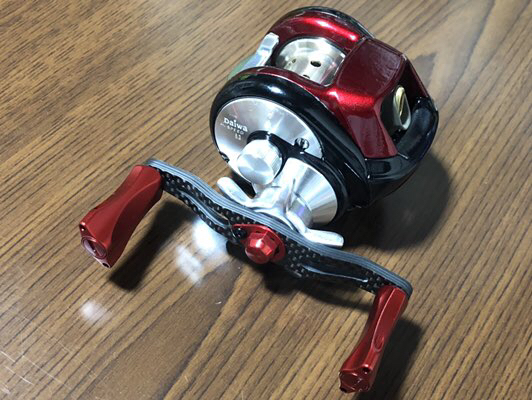

TD-X105HIVとーさくスペシャル〜







どすか〜ハンドル
ノーマルよりこっちの方が合うでしょ〜
ブサ可愛いからぶさカッコ良い〜に昇格です。


古いリールでもこうやってカスタムっちゃえばまだまだ楽しく使えちゃうよ〜


ってね(^_^)ゞ
