ステランパワー計画もいよいよ大詰め、
組み立てです。
今回は総集編でお楽しみ下さい(^_^)ゞ








始まりは此のリールからでした、、、

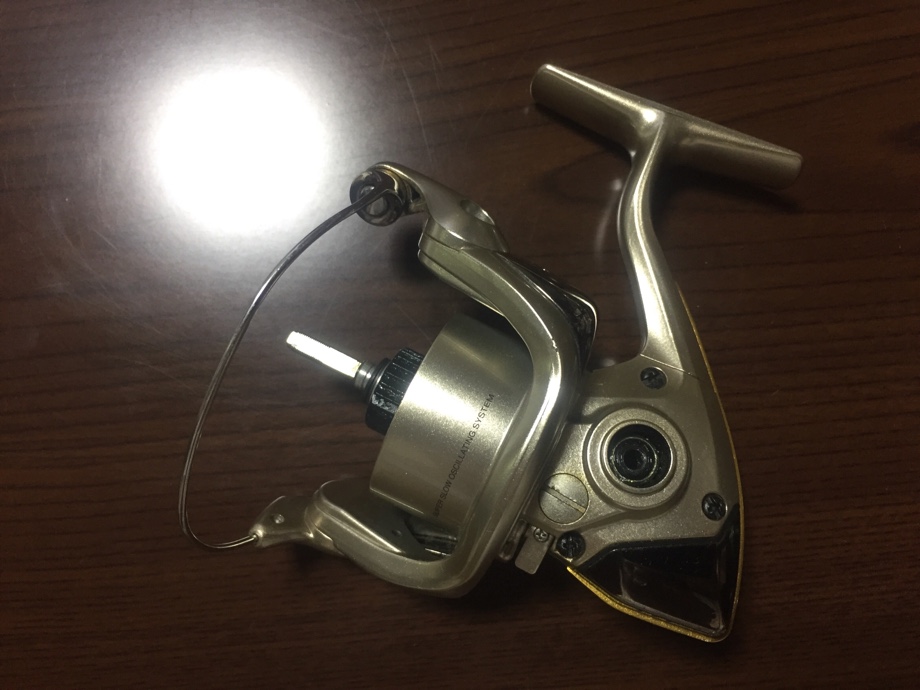

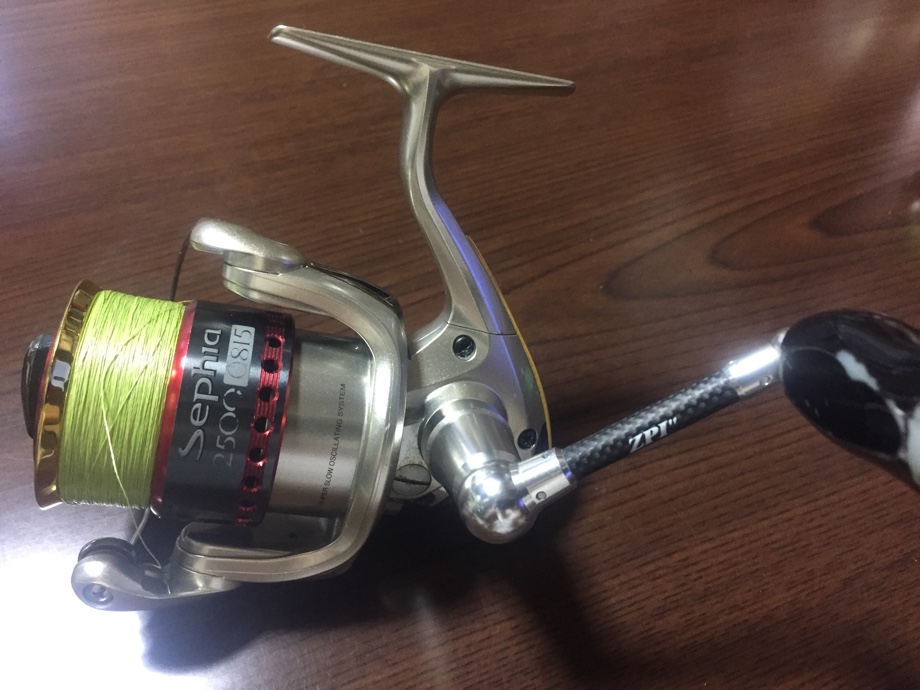

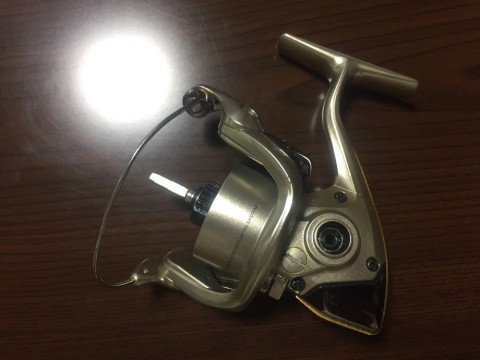

しのさんから頂いた06ツインパワーマグ2500HGS
ハンドルとスプール一式が無くて、初めは私の持ってるセフィア用に部品取りにするつもりだったのですけど〜
物凄く程度が良いんですわ。
多分私のセフィアよりギヤなんか痛んでない

替えのスプールは持ってるのでハンドルとドラグノブが手に入れば現役復帰出来るじゃん！
で〜
誰か〜ハンドルとノブ持ってな〜い〜
って言ったら、、、

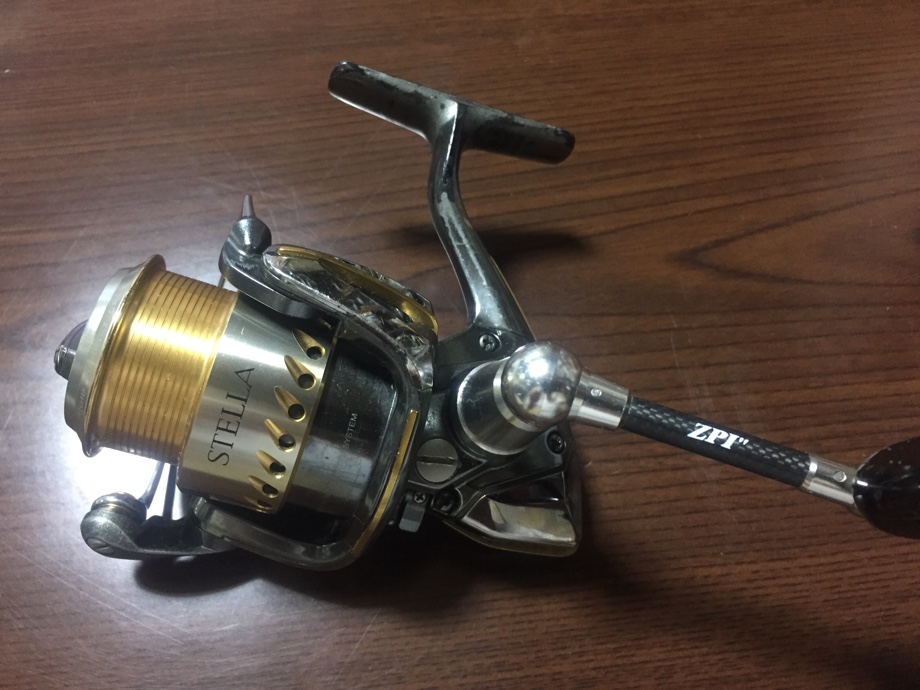

ステラが来た、、、(^_^;)
メグさんが気前良くこれ使って〜って！





これでツインパ無事に復活(ﾉ^^)ﾉ


で終わりのはずだったのですけど、、、
ステラですよ(^_^;)
ギヤは既にゴリゴリで使用限界に達しておりますけどハンドルとノブだけ取って後は用済みってのもね〜

なんとかステラの部品を生かせないかしら？


そうだ！

06ツインパワーマグのボディーに04ステラのローターを組んでこの際だから09セフィアのスプールを乗っけてやろう〜(^_^)ﾉ
題して、

0649ステランパワー計画

と相成った訳で有ります(^_^)ゞ



計画してから8ヶ月、、、
ここまで来るのに随分と紆余曲折有りましたわ、、、

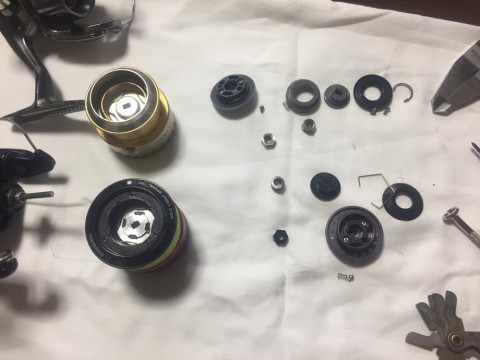

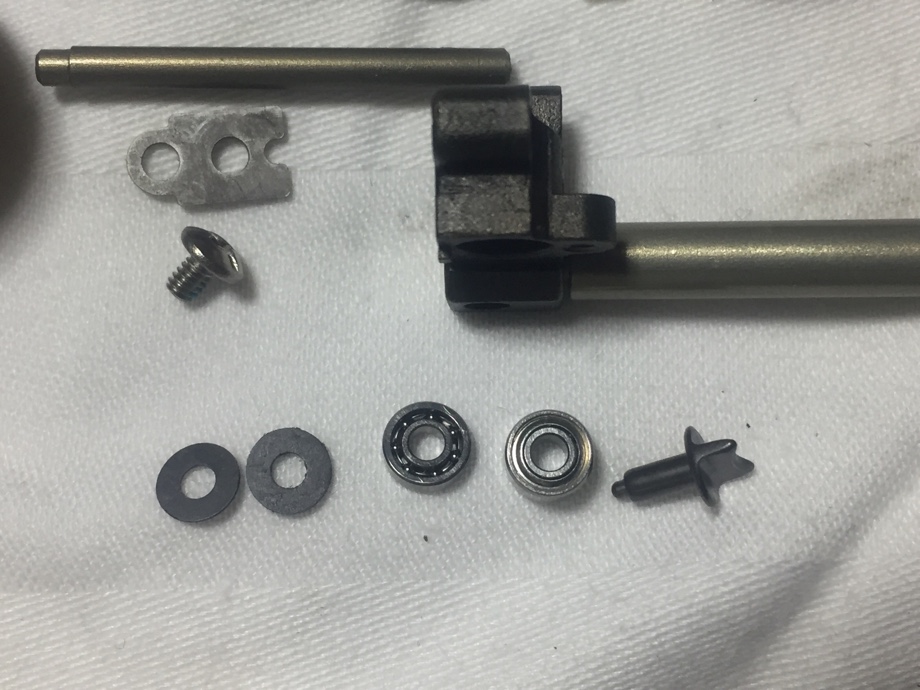

先ず最初は、06セフィアと09セフィアのスプールを、どちらも使えるようにしよう。
取付に互換性を持たせる事から始めました。
詳細はコチラ
http://www.fimosw.com/u/tosak/nn52pmy5uak2s8





次に、

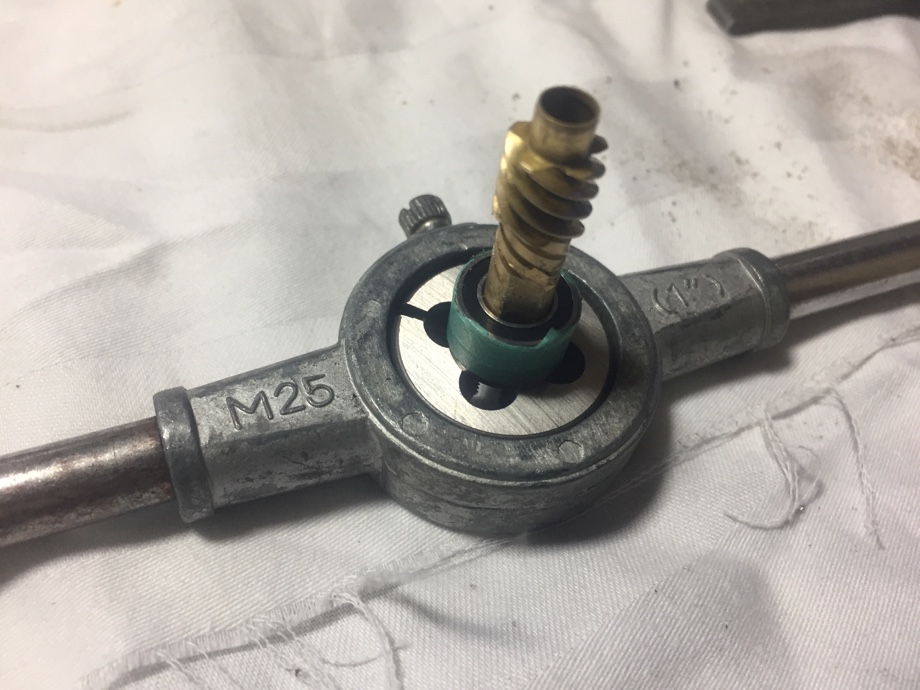

今回最大の難関、ツインパワーにステラのローターを乗せるためのピニオンギヤの加工であります。
失敗が許されないので正直びひりましたよ(^_^;)
此処に詳しく
http://www.fimosw.com/u/tosak/nn52pmyhwzsgyu





何とかクリアできましてローターが無事に乗っかる事となりましたので今度はボディー内のギヤを選択します。
ステラにしてもツインパワーにしても古〜いシマノリールの欠点であるスーパースローオシュレートになっておりましてね、、、
之を今風にしたい訳ですよ(^_^;)

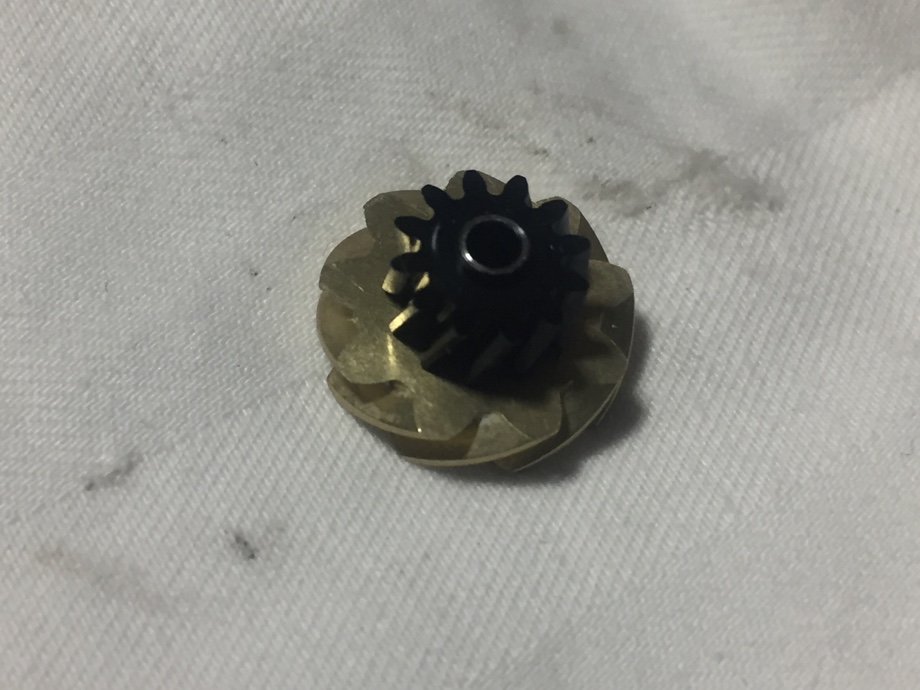

選んだのは０６セフィアのオシュレートギヤ

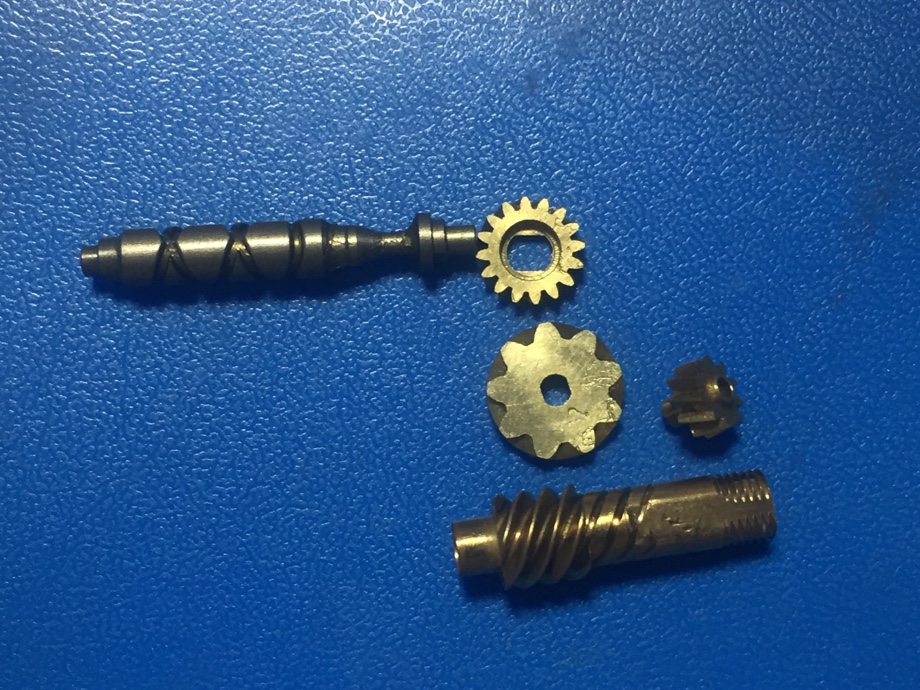

各ギヤの比較
http://www.fimosw.com/u/tosak/nn52pmy7n47xyy





ついでと言ってはなんですけど、、、
ステラの音出しラチェットがアルミ製で格好良かったので此奴もなんとか組み込めないものかと四苦八苦。
ステラのスプールはツインパワー系と互換性が無いので、もうね無理矢理ですわ。
加工の詳細はコチラで
http://www.fimosw.com/u/tosak/nn52pmyzbyr4rj

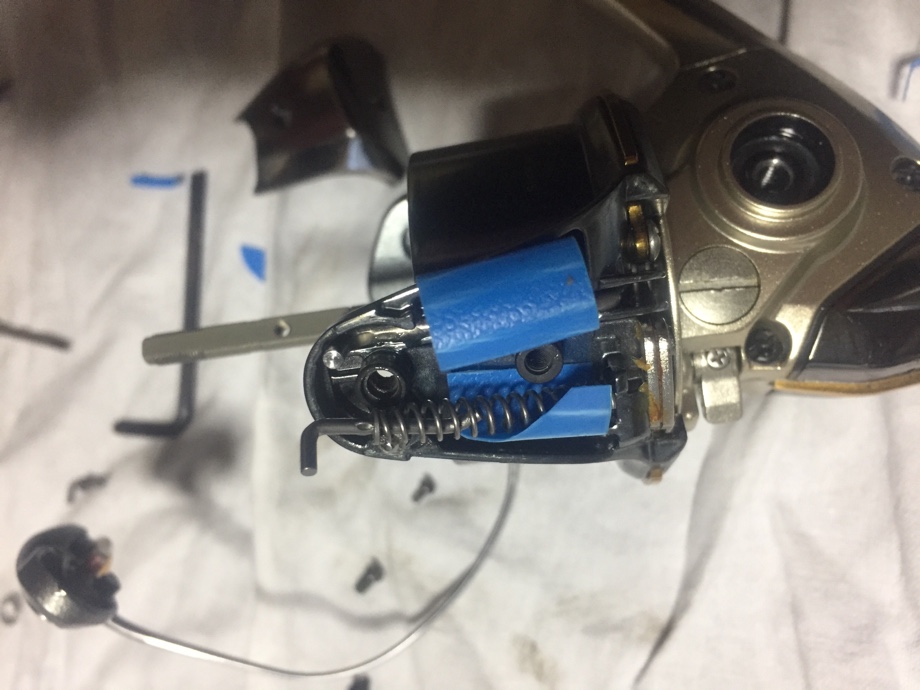

順調に行くかと思われた矢先、ラインローラーの部品が足りないのが発覚。
既に販売中止と成っている04ステラの部品は入手できず10ステラの物を組み込むことと成りまして、、、( -_-)
http://www.fimosw.com/u/tosak/nn52pmymoiix43





部品もそろい、其れじゃあボチボチ組み立てますか。
その前に面倒くさい作業が待ち受けておるのでありますよ( -_-)
しんどいシム調整
http://www.fimosw.com/u/tosak/nn52pmyfkef88v

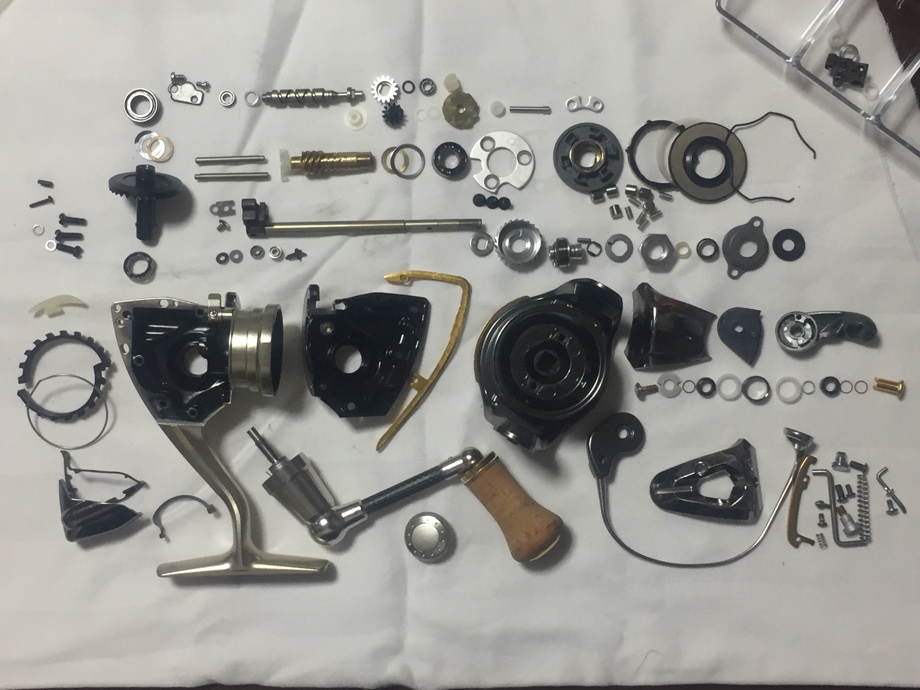

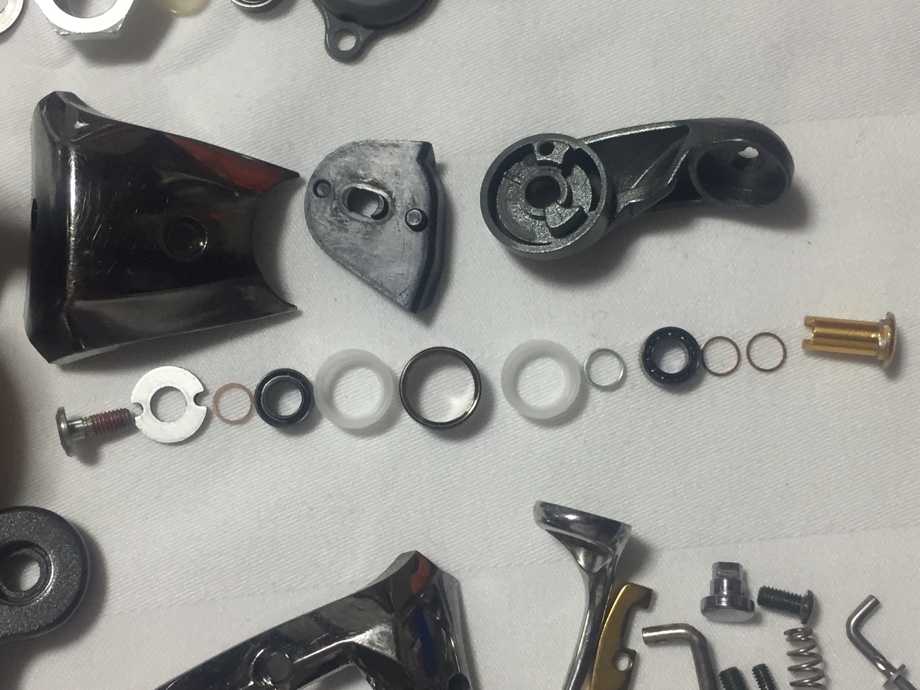

やっと部品一式揃いました！
凄まじい後家合わせと涙ぐましい加工改造の集大成でありますな。

ボディーは06ツインパワーマグ
ローターは04ステラ
スプールは09セフィア
之で終わりじゃなくて〜
オシュレートギヤは06セフィア
スプールシャフト一式は04ステラ
ラインローラーは10ステラ
ハンドルはZPI
ドラグノブとハンドルノブは06カーディフ
(後に一部下敷きの切り抜きも入る事に)

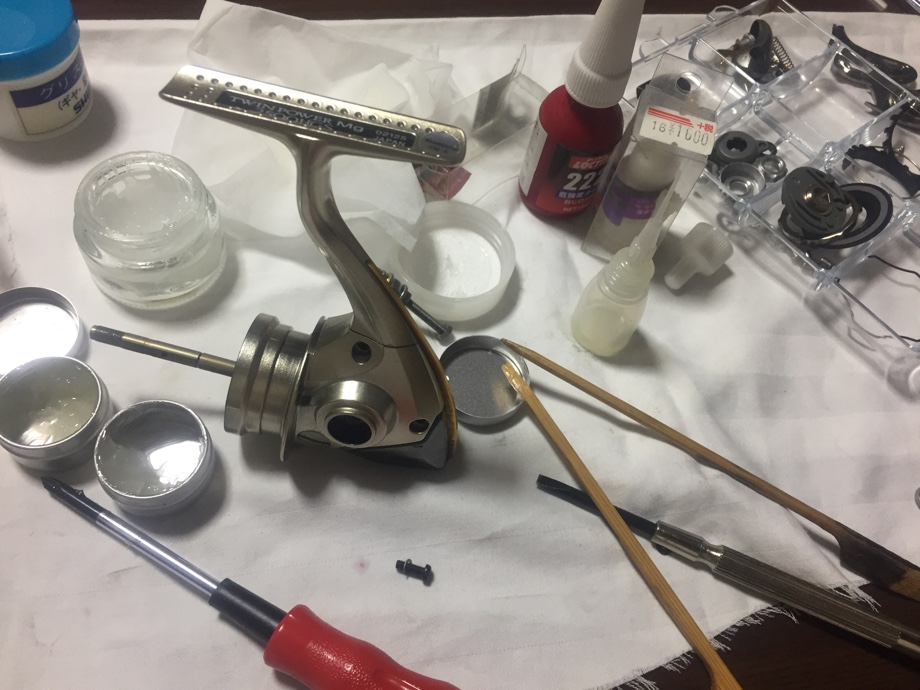

いよいよ組み立てに掛かります(^_^)ゞ

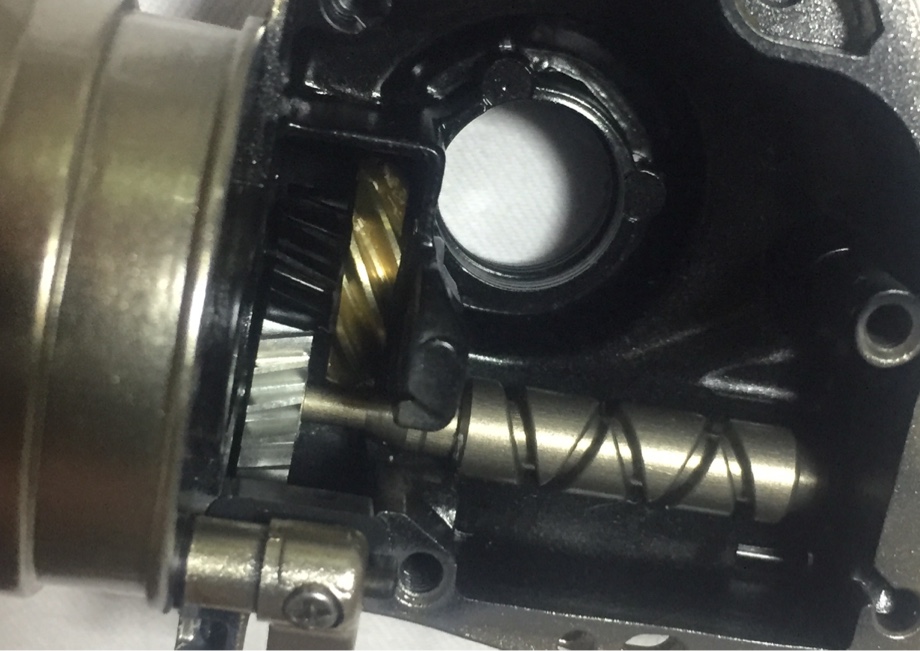

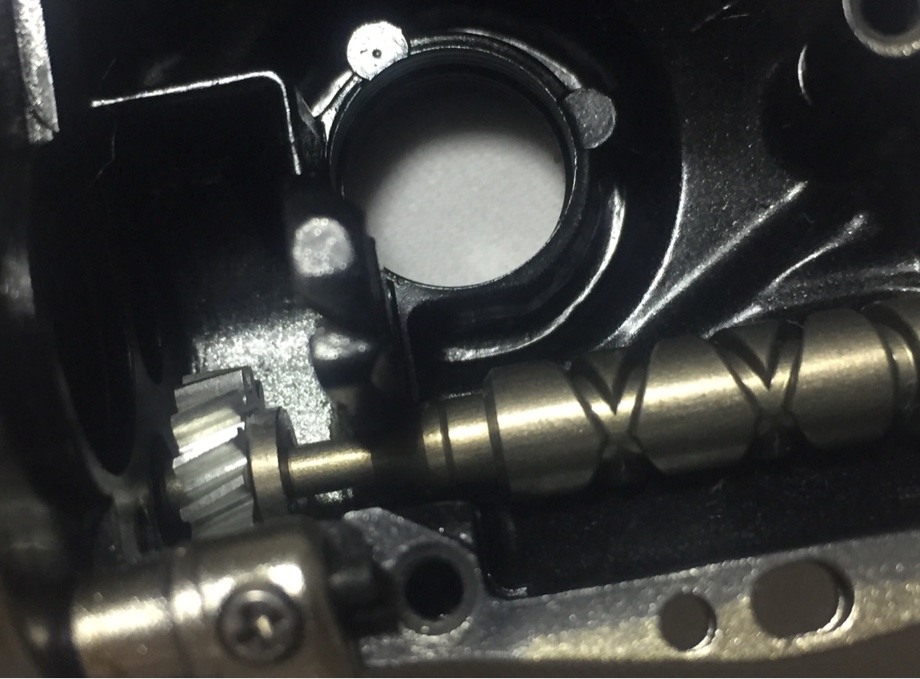

オシュレート関連のギヤって結構グラグラとしててかっちり固定されてないんですよ。
だから無理矢理固定します。





はめあわせ部に液体パッキンをチョコッと付けて固めちゃうの(^_^;)
カチカチに固まる奴じゃないし剥がすのも簡単なので次分解する時にも困る事はありません。





此方のギヤは液体パッキン付けてから組み込みでそのまま固まるまで放置(^_^;)

だから何、、、、？

って事に拘りたくなるお年頃な訳ですよ(^_^;)





グリスは何時ものね。

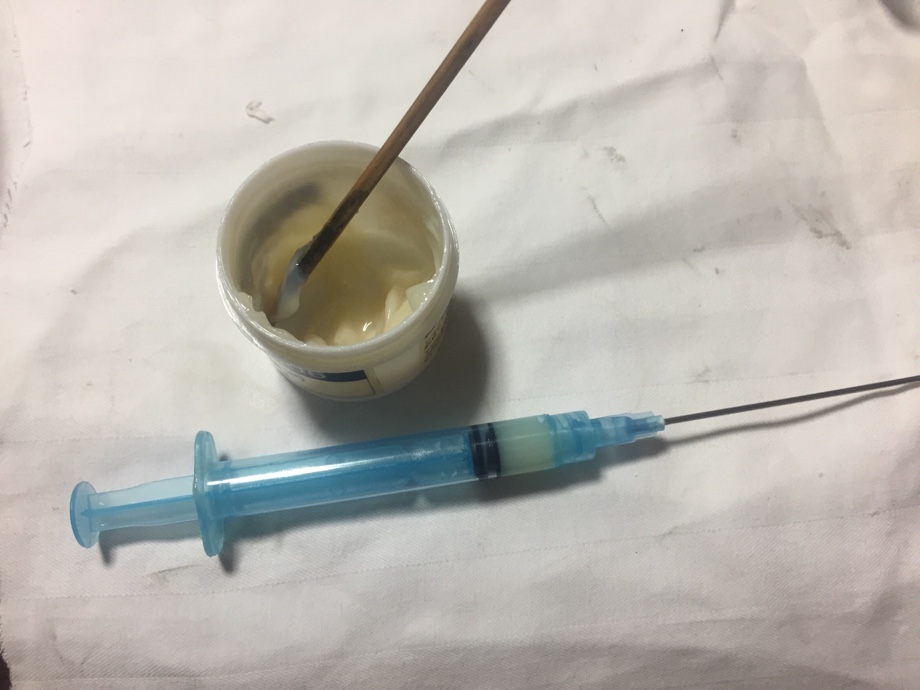

今回から新兵器導入です(^_^)ゞ





注射器、じゃないんですよ〜
メイク道具なんだそうで、化粧水の詰め替えとかネイルアートに使うんだそうです。100均に売ってるんで簡単に手に入ります

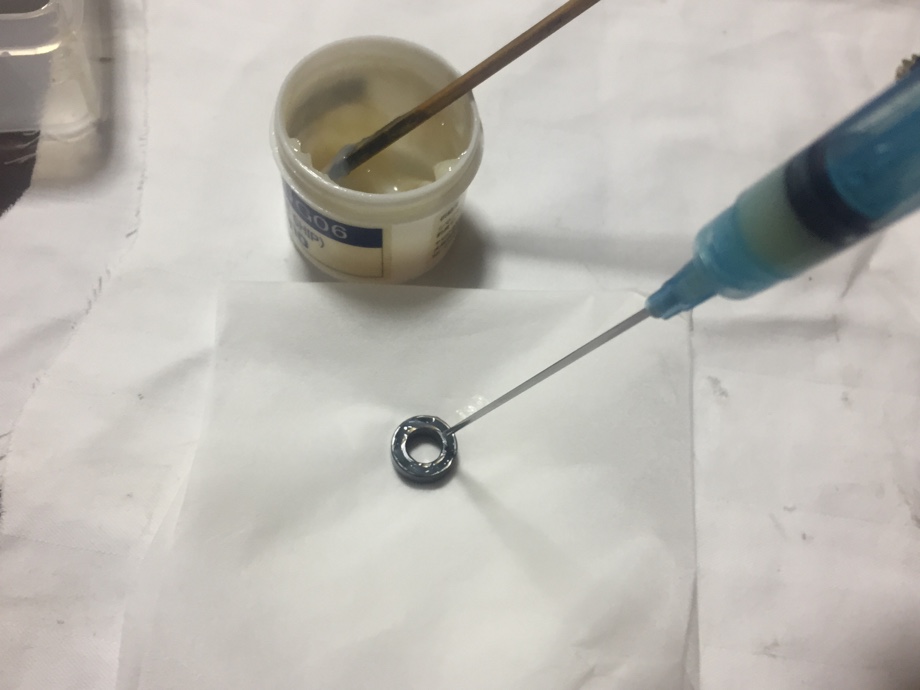

ステラもツインパも幸いベアリングは活きてましたので状態の良い物を選んで組み込む事にしました。
なんせ古いので全てオープンタイプなんですよ(^_^;)
普段グリスインに使っている道具だとグリスのロスが多いので、、、





こうやるんです。
隙間にブチュ〜っとね(^_^)ゞ

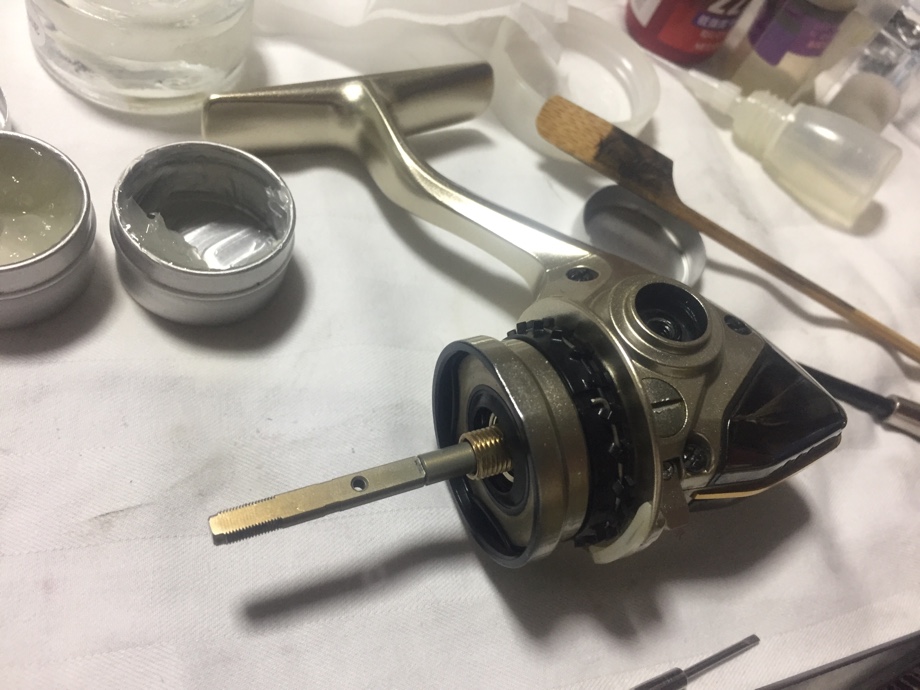

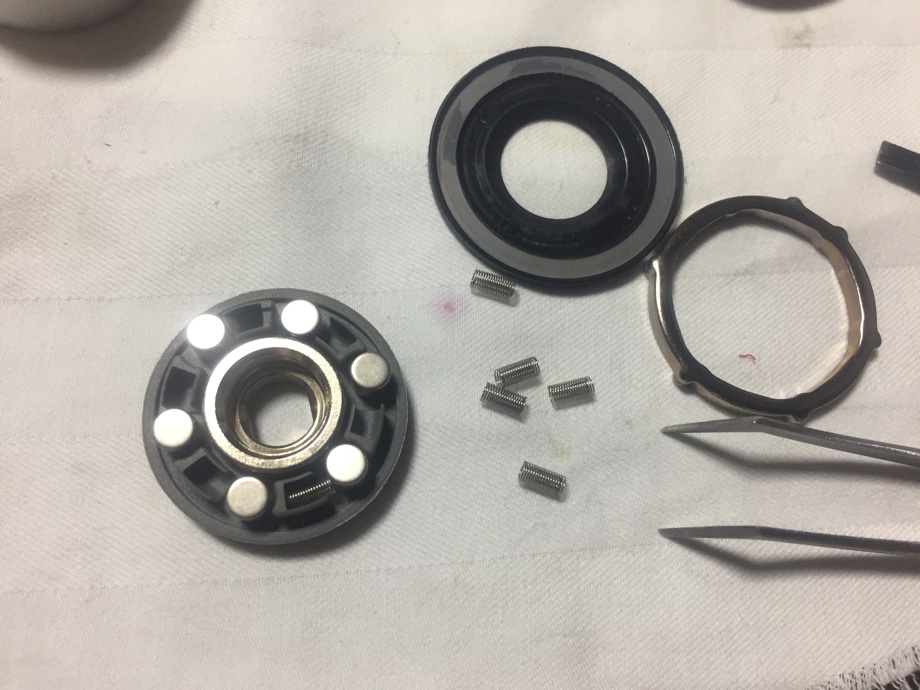

ワンウェイを組み込んで、





04ステラはまだ此処にベアリングは入ってないんですけどちゃんと入れますね。
其れも２つ(^_^)ゞ





ここまで組み上がればもう出来上がったようなものですよ(^_^)ﾉ
じゃ〜ローター組み立ててと、、、

え、え〜！！

なっ無い
部品が足りな〜い( -_-)

苦し紛れの解決法は
http://www.fimosw.com/u/tosak/nn52pmy2vpv4ve





こんなでもなんとかなるもんでしてね(^_^;)
無事にローターも乗っかりましたわ。

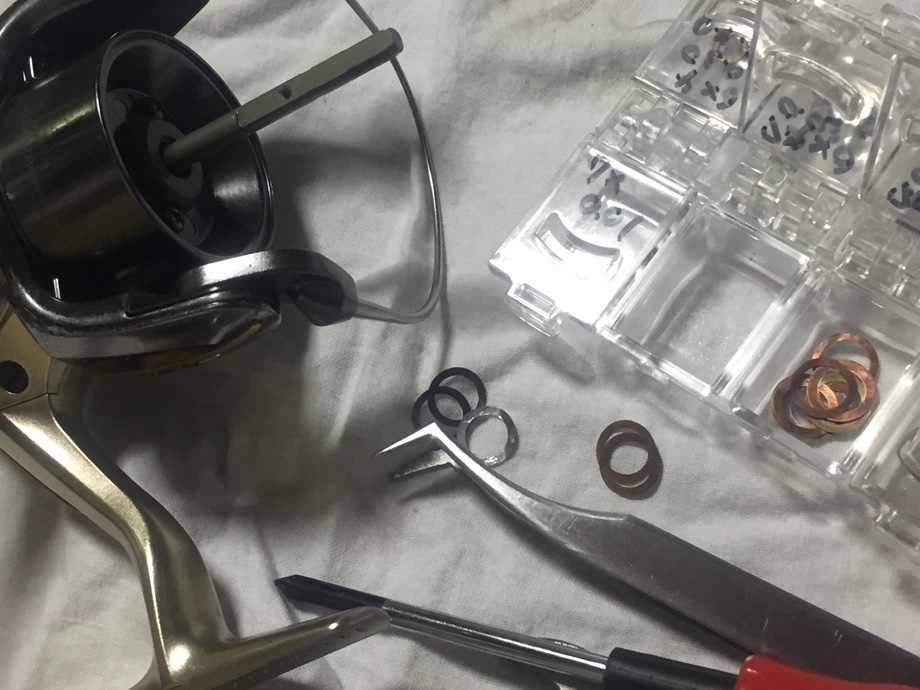

やれやれと思ったのも束の間、今度はギヤのクリアランスが気に入らないんです、、、
0.025て数字が気になってシム抜きすぎたみたい？





ここまで来てシムの再調整をやるはめに。
最後の最後まで手を焼かせる奴ですな(-_- )

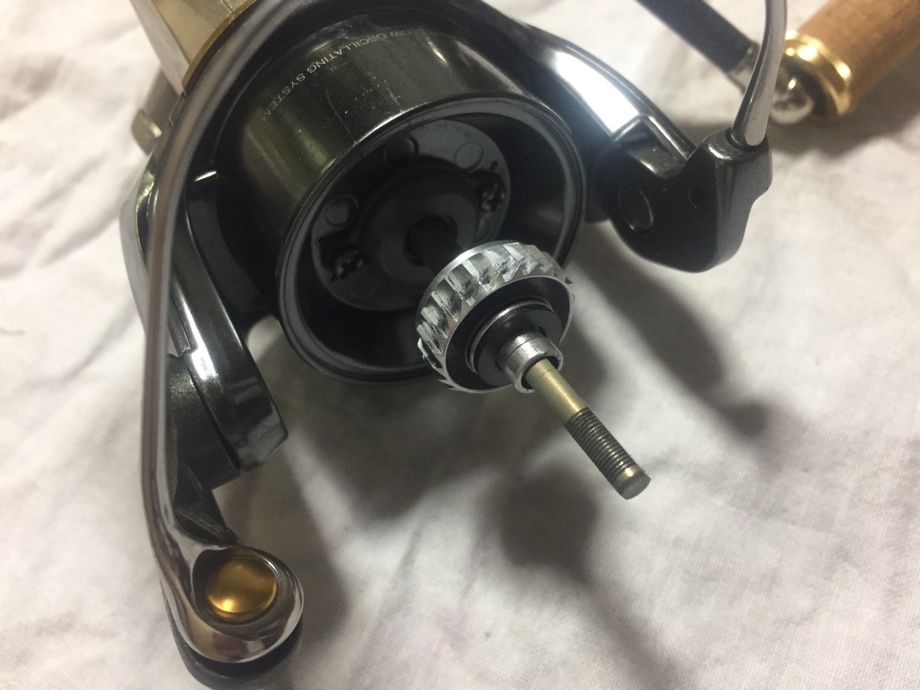

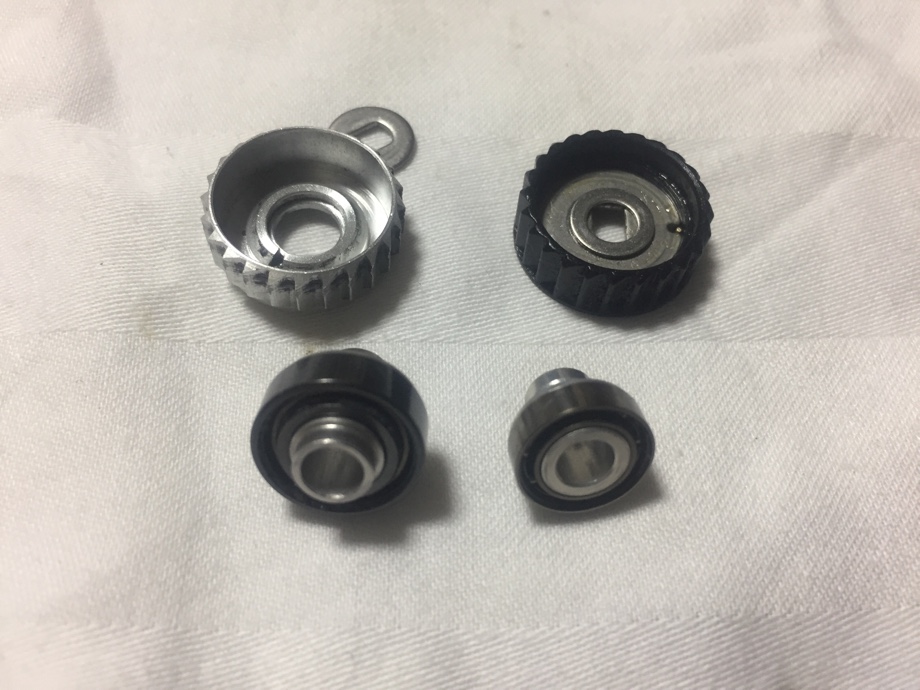

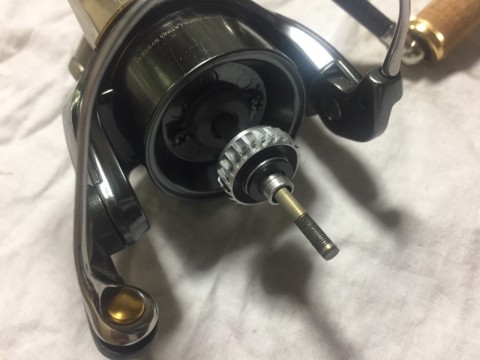

どう？
格好いいでしょうステラのラチェット。
音もブラスチックのより良い気がします。

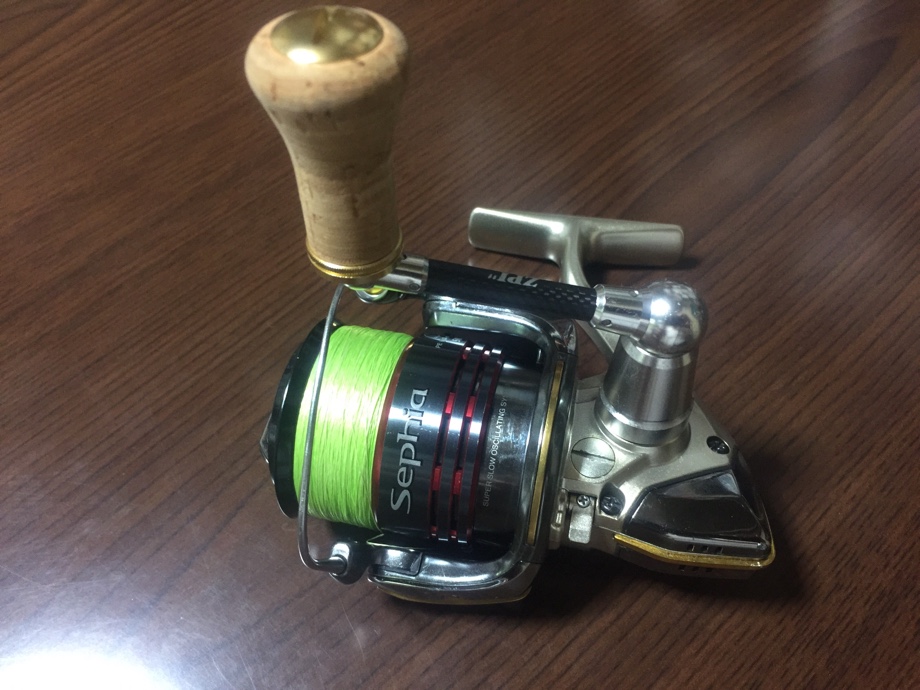

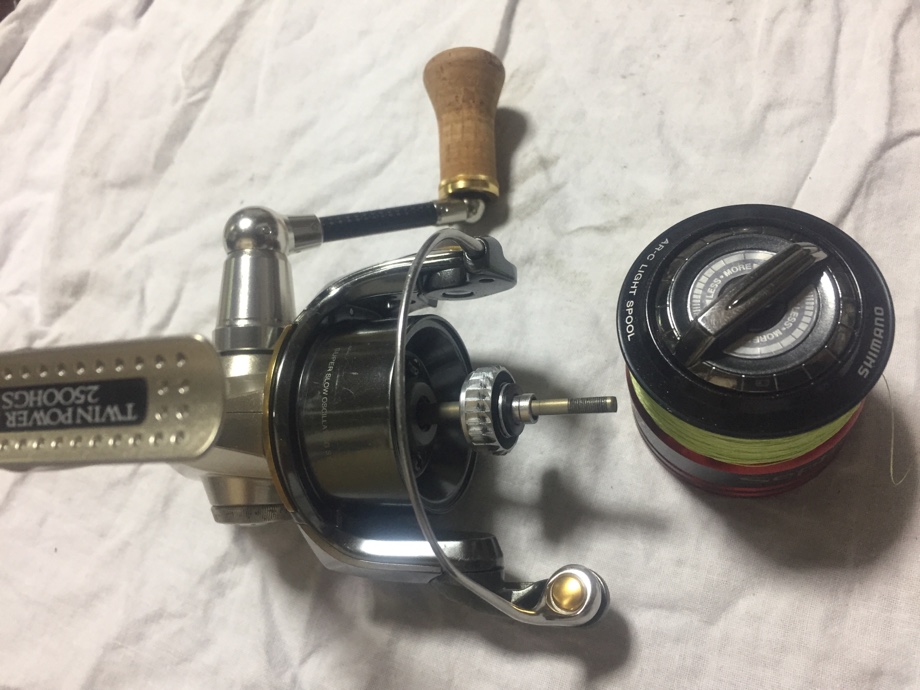

スプールの高さを調整したら完成です(^_^)ゞ

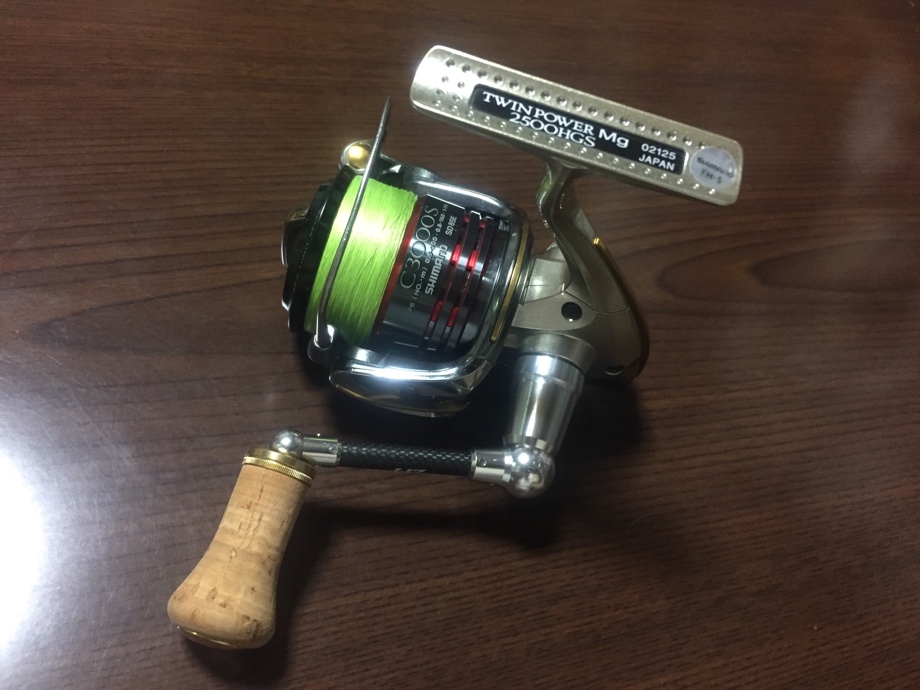

何とも統一感の無い色使いですな
なんせ継ぎはぎだらけですからね

ベック君

と名付けてやりました(^_^)ゞ
可愛いでしょ

でもちゃんと使えるんだろうね？

御心配なく〜





先日のハタ釣りで実戦投入。
バッチリですから！












妄想からスタートした今回の企画。
計画段階からかなりしんどいな〜って感じだったのですけどなんとか完成させる事が出来ました。
だからどうだ？！
って事でも無くて、単なる自己満足の世界なんでありますけどね、、、

とーさくさん的には
超嬉しい〜
のであります(^_^)ゞ

長々とお付き合い有り難う御座いましたm(_ _)m
