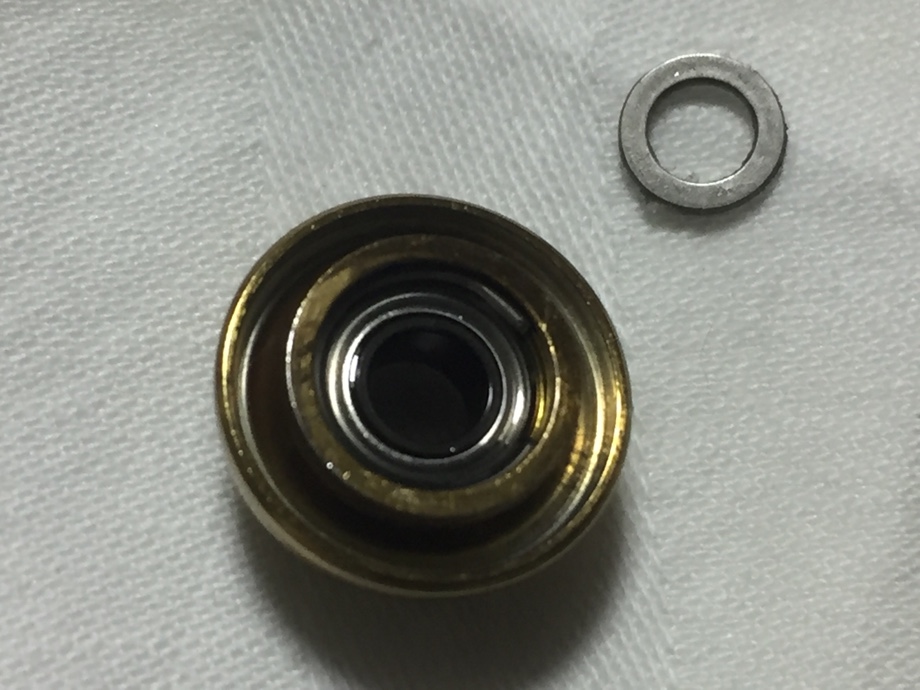

ダイワのラインローラーって良いですね〜
ベアリングがローラーにダイレクトにハマってまして実にシンプルです(^_^)ﾉ

バラす時、殆どのネジにネジロックが施されてましたからもしかして初めて開けたのかな〜？
にしては中は予想外に綺麗でした。

こいつは楽勝ですな(^_^)ﾉ

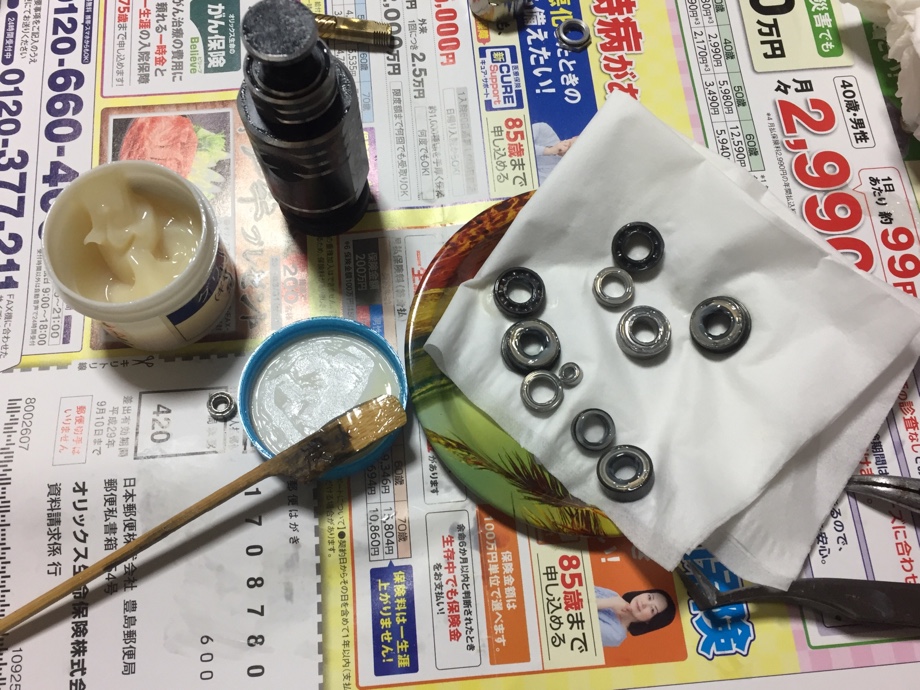

掃除してグリスをぶち込んで組み上げたら終わり〜

2台分まとめてグリスを詰めてと、、、
月下美人で組立の要領はだいたい解ったのでちゃっちゃと終わらせちゃいましょう。
もう1台の方が手強そうなのでね〜

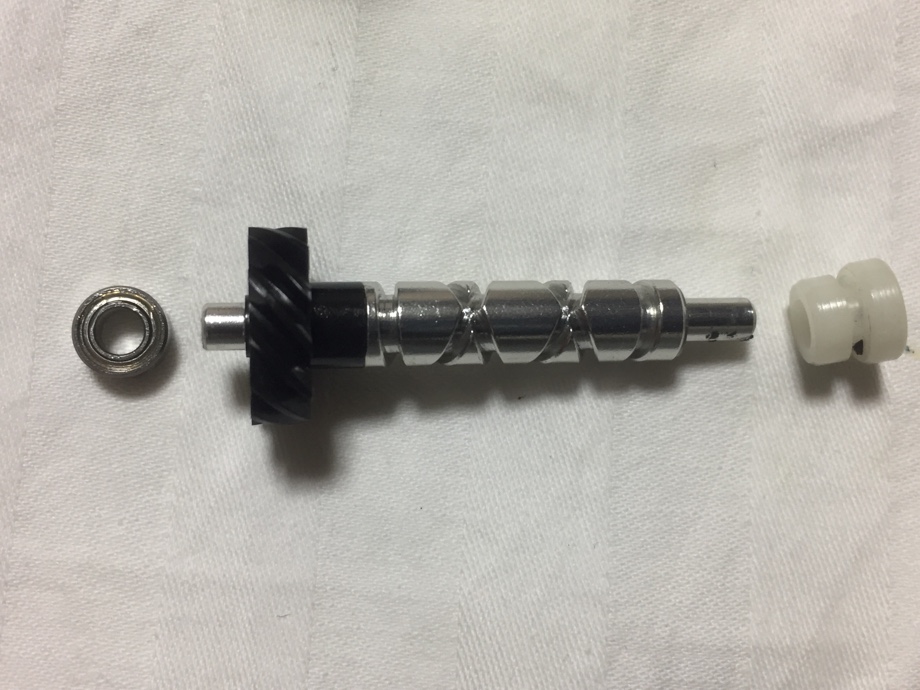

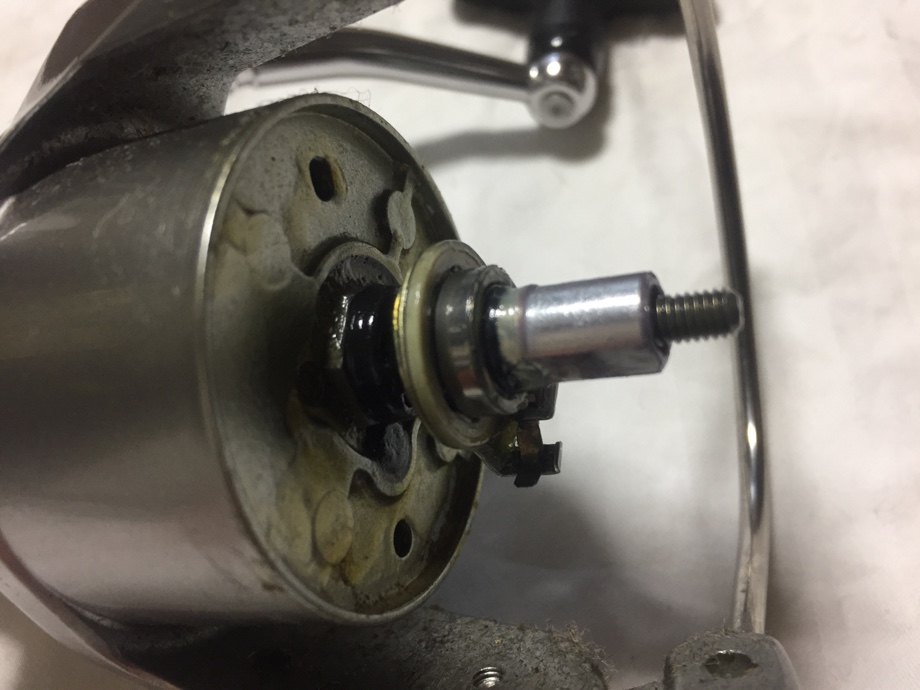

クラッチユニットをはめ込んでウォームシャフトを組み付けたら後はポンと閉じてお〜しまい(^_^)ﾉ

カバーのネジを3本締め付けてっと、
ハンドル付けて回転具合を確認しましょう。
って持ち上げたら

ポロっと、、、

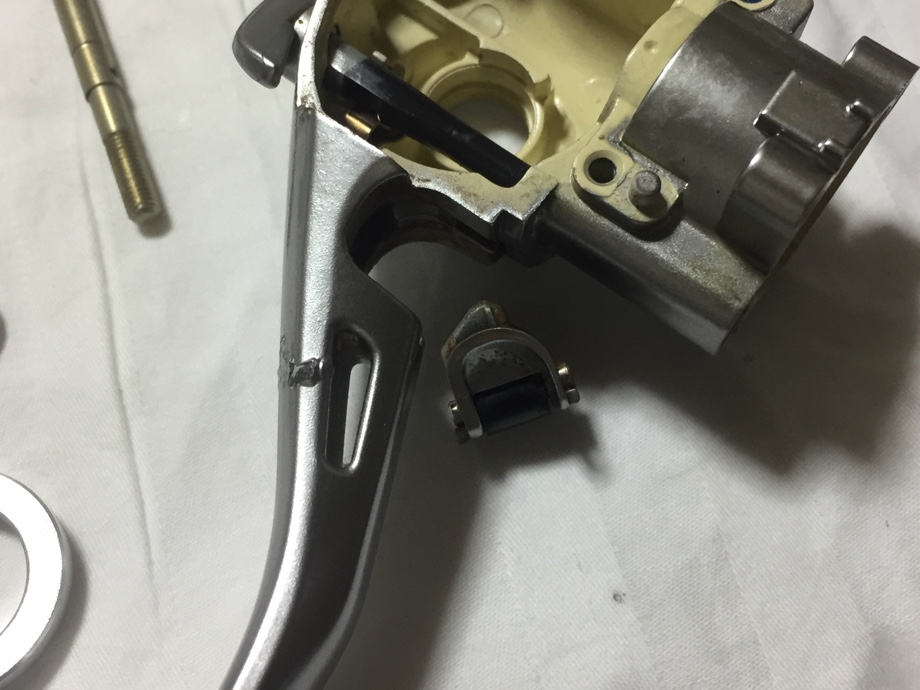

ストッパーレバーがポロっと、、、

なんで出て来んのよ、、、、、、、、？

え〜っ！？　(+_+)

慌ててカバーを開いてみたら、、、

折れてますや〜ん(￣｡￣;)

暫く固まってました。

やっちまった〜、、、(~｡~;)?

なんで折れたのよ、作動確認もして問題は何も無かったはずなんですけど？

ここでいったん作業は中止、
再分解必須の月下美人の方を先に終わらせて、、、
3時間ほど掛かってしまいましたが

きりが着いたので再びエアリティーの方を、
って言ってももうどうにも成らないんですけど( -_-)

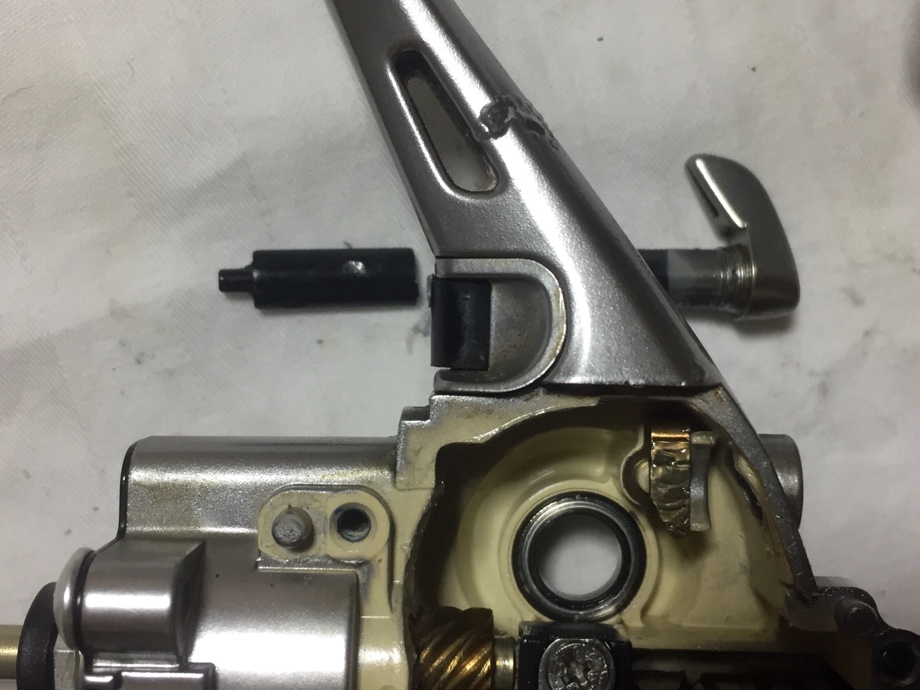

折れた状態を確認すると不思議な傷が有るのを発見！

ん〜、、、
此処の傷は、、、
場所的にはこの辺か、、、

あ！！

ぴったり一致しましたわ

あ〜こう言う事なんですね、、、(~｡~;)?

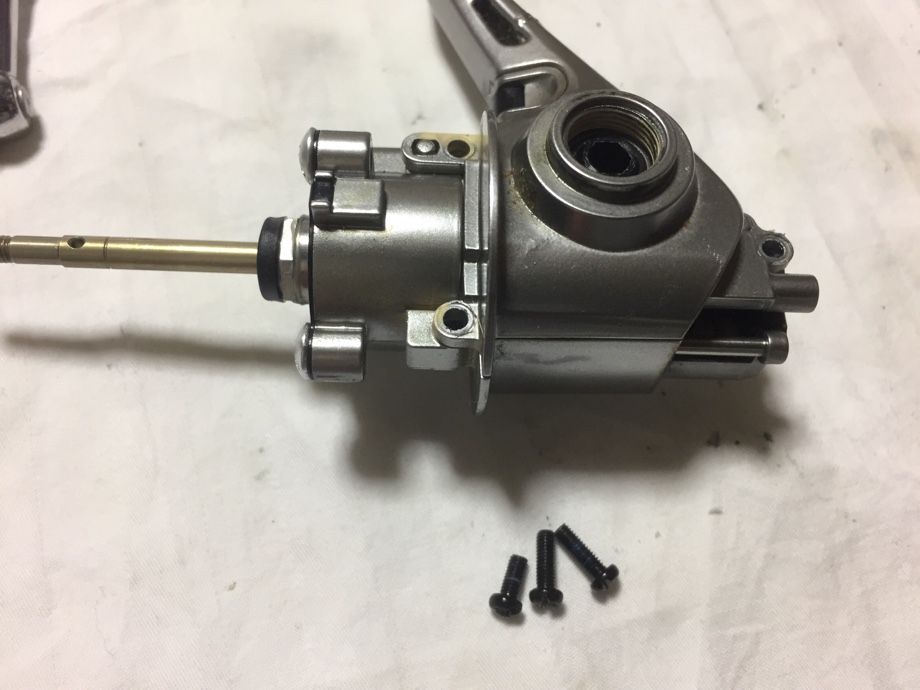

何でネジの長さが違うのかな〜とは思っていたんですよ。

1本短いネジが、と言うより長いネジが2本有るな〜って( -_-)
月下美人の方は3本共同じ長さです。
それがエアリティーの方は2本の長さが何故か長いんですよ。
初めてバラした時、ネジロックが効いていて固くってね〜中々緩まなくて難儀したのでありますけど、そっちが大変だったので何処にどのネジが入っていたのかは全く確認していなかったんです。
先にばらした月下美人は皆同じ長さでしたからまさかこっちは違うネジ使ってるとは考えもしませんでしたし、、、

で、組む段に成ってあれ？っとは思ったのですけど〜
前が2本、後ろが1本の取り付けなので前に長いの2本、後ろに短いのだろうな？
程度の認識でありまして、、、
之締めたら終わったようなもんやね

締め付ける時にも抵抗が有ったのですけどネジロックのせいで固いのだろう？くらいなもんです。

前の上側のネジは長すぎるとボディーの厚さを通り越して裏に飛び出すんでありますな。
で、また悪い事にちょーどその真下にロックレバーがあってですな、見事に押し折ってしまったのであります(~｡~;)?

こんな所に落とし穴が有ろうとは、、、

多分、ネジがキチンと止まっていればローターを付けてスプールを乗せれば其れで完了、、、
30分程の作業のはずが〜( -_-)
師匠にはお詫びの連絡を入れて、即部品の発注に走りましたよ。

「ダイワの部品は来るのに10日から2週間位かかりますけど宜しいですか？」
だそうです。
勿論注文しました(･_･;)

なので師匠、申し訳ないのですが納品が二週間ほど遅れる事になりました。
月下美人は終わっておりますので何時でもお持ちできます。

強烈なダイワの洗礼、、、でありました。

徒然草を思い出しましたわ(^_^;)
高い所に居るときは何も言わなかったのに降りて来てもう直ぐ足が届きそうになってから
「おい、気を付けろよ！」
って声を掛ける植木職人の棟梁の話し、、、

機械屋として、やってはいけない失敗ですよね。
反省であります(~｡~;)?
