使えネーレバーの交換

  • ジャンル:日記/一般
おい~っす

(おいっす!)


さてさて、

ようやくパーツがきたんで

使えないレバー(短くて)の

交換作業をしてみました~

そもそも、色んな手のサイズの人がいるのによ

長さを換えられたり、メーカーでサポートしたり・・

そんくらいの事
しろよな!


ったく・・

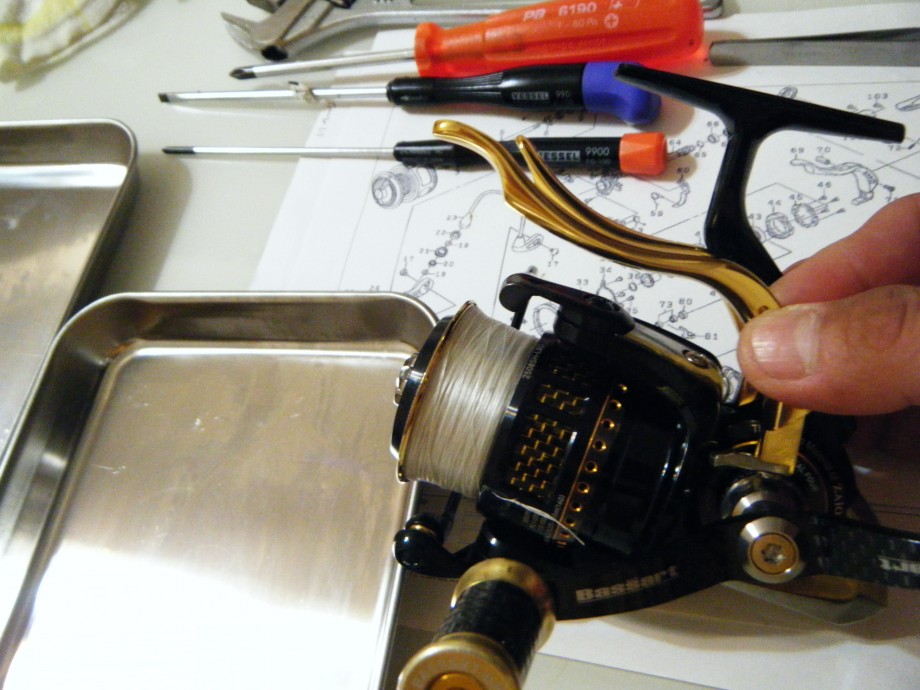

作業開始

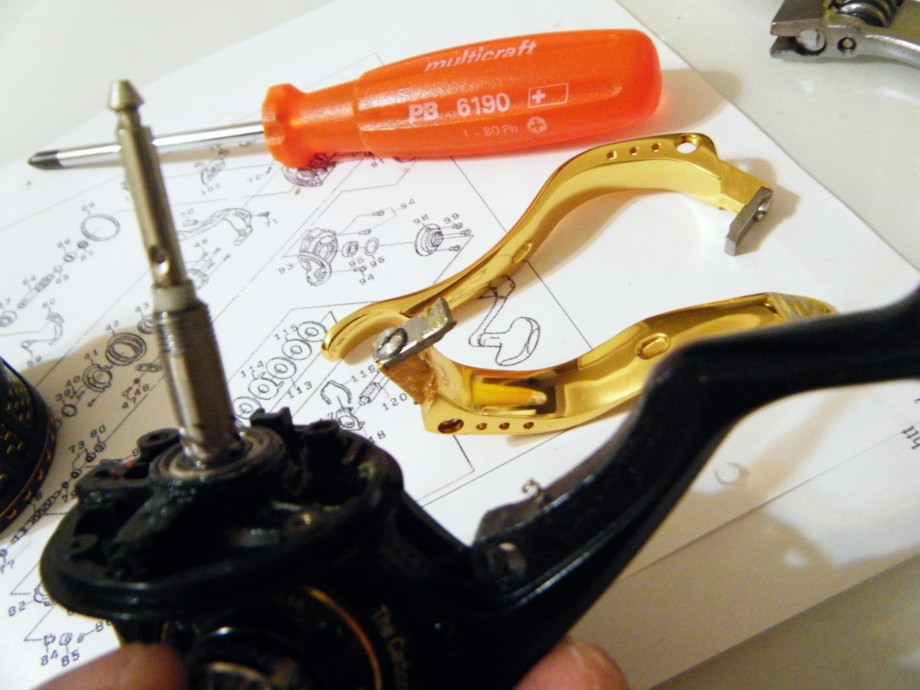

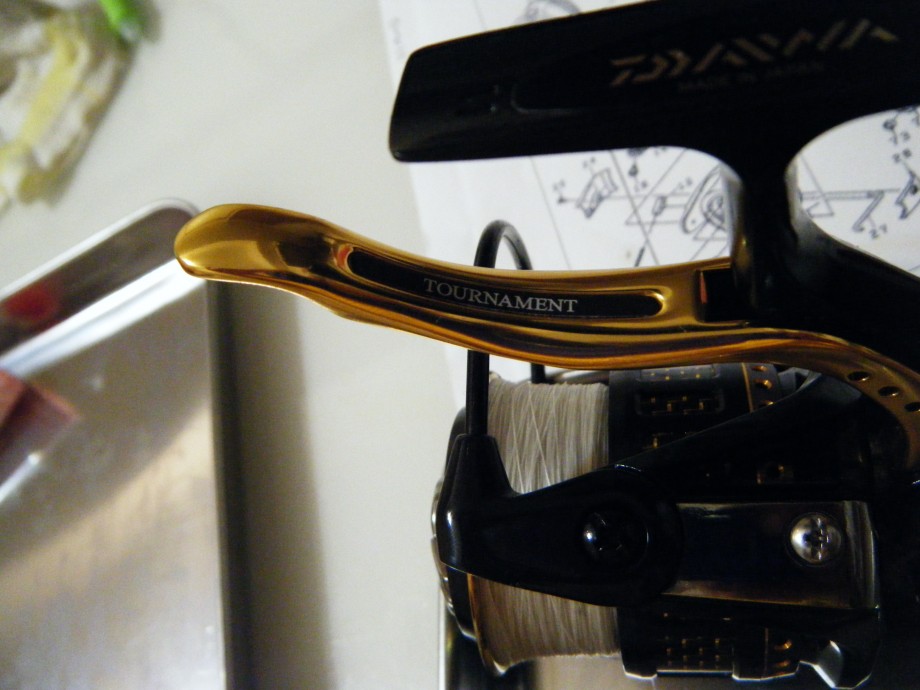

レバの違いはこんな感じ。
オレが持ってるのが
トーナメント用のレバー。



まずはスプールを外して


シャフトの細かいバネなんかを

外して・・

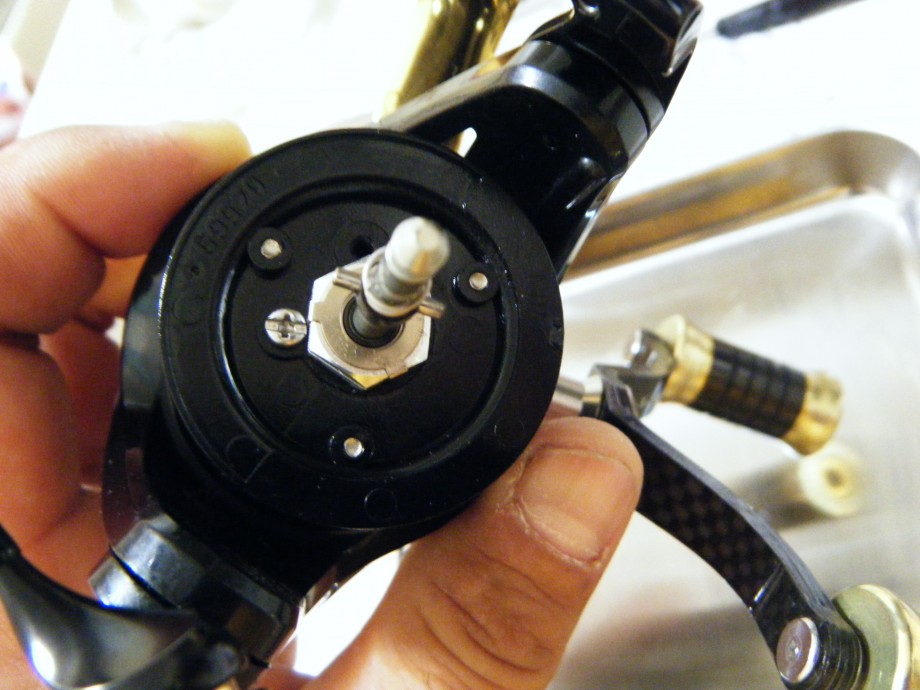

センターのハードロックナットを
外すと、ローターが取れるんで





外すとこんな感じ。

これを一つずつ全部とっぱらわないと
レバーが外れねー・・


「ぽこん」て
ビス2,3個で外れるようにしろよ!
ったく・・

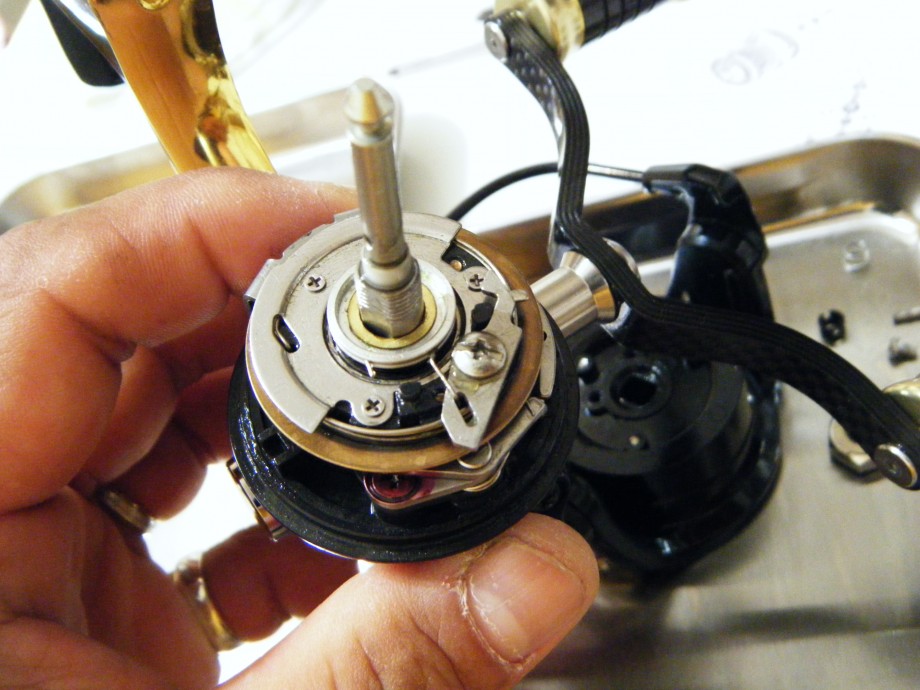

バネのカバーを外して・・

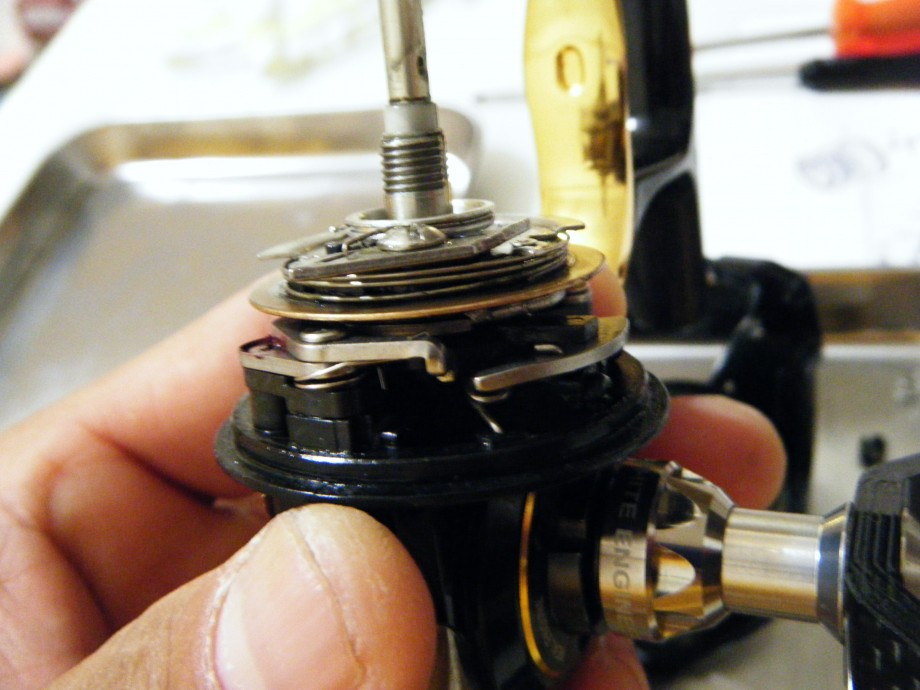

銅色のリング状のものが
ローターのディスクで、これをレバーで抑えて逆転を制御する、ディスクブレーキ的な
原理だなわけ。

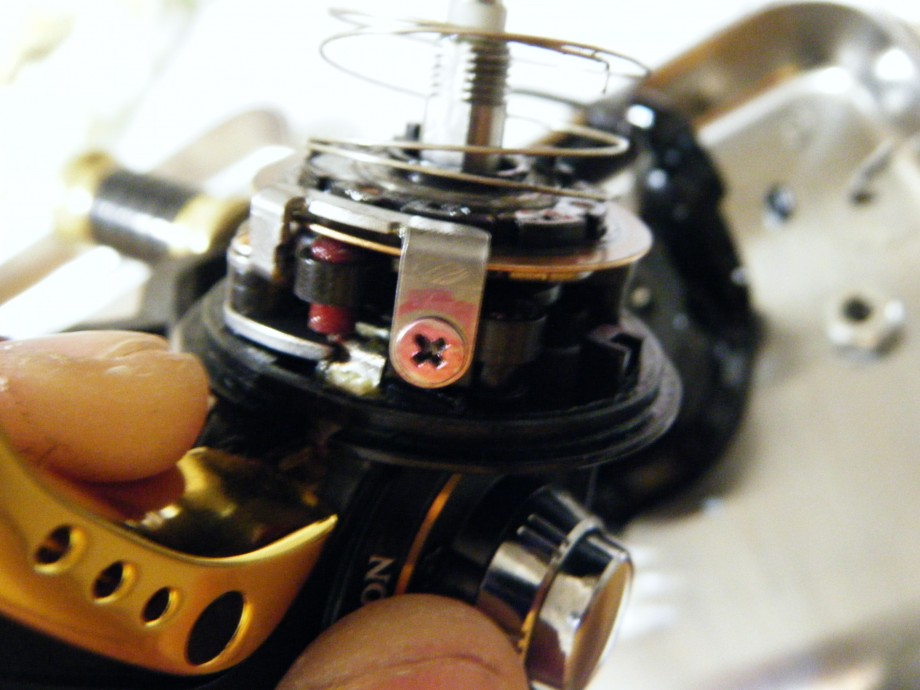

レバーを引くと
真ん中に見える赤いパーツが上のディスクを押さえる

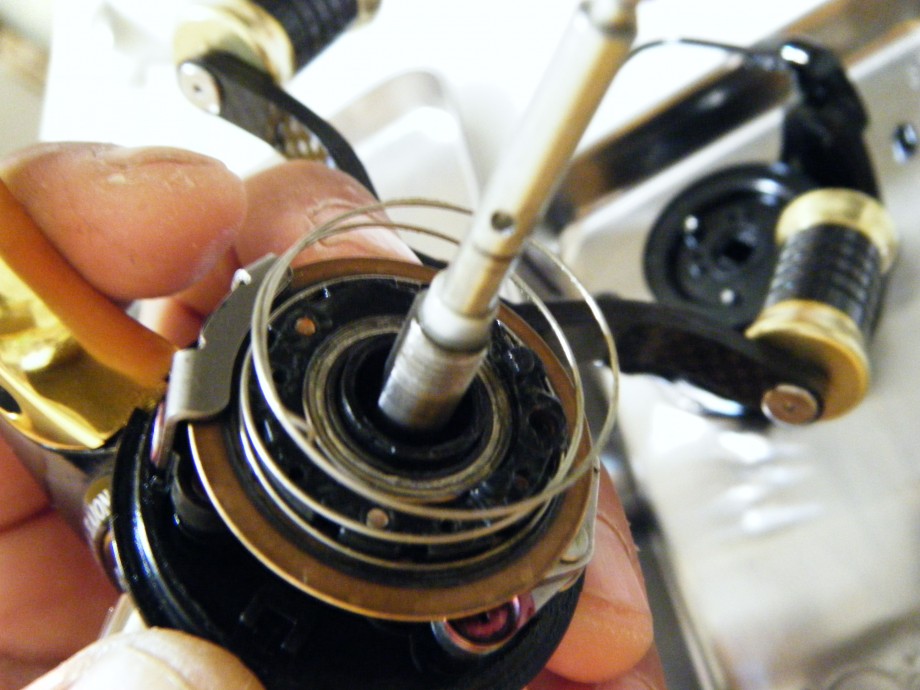

ディスクを外すと
こんな感じ。
ココらへんはバネパーツがあるから
飛ばさないようにな。
レバーを入れた時の
「カチ」って音はこの辺のパーツの
役割。

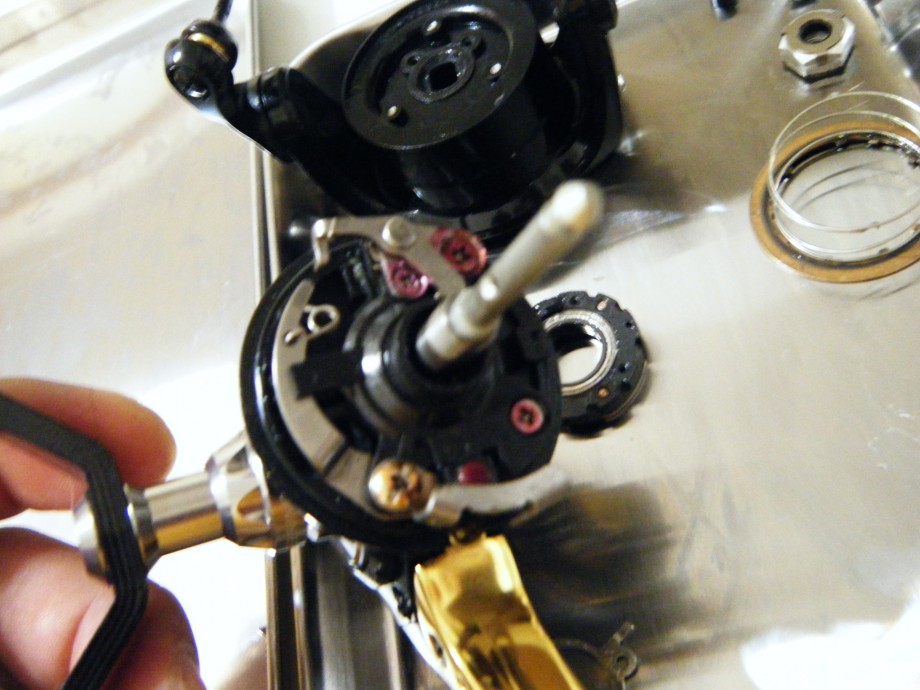

ここいらのビスは
ネジロックされてるんで
硬いからナメないようにな。

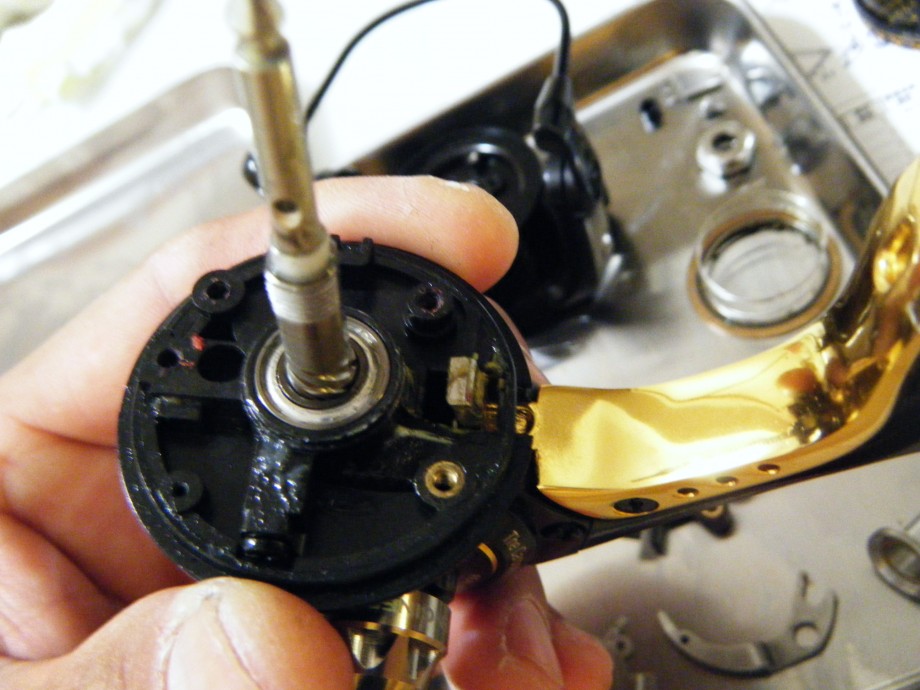

全部外すとこんな感じ。
ここまで外して
ようやくレバーが取れます。

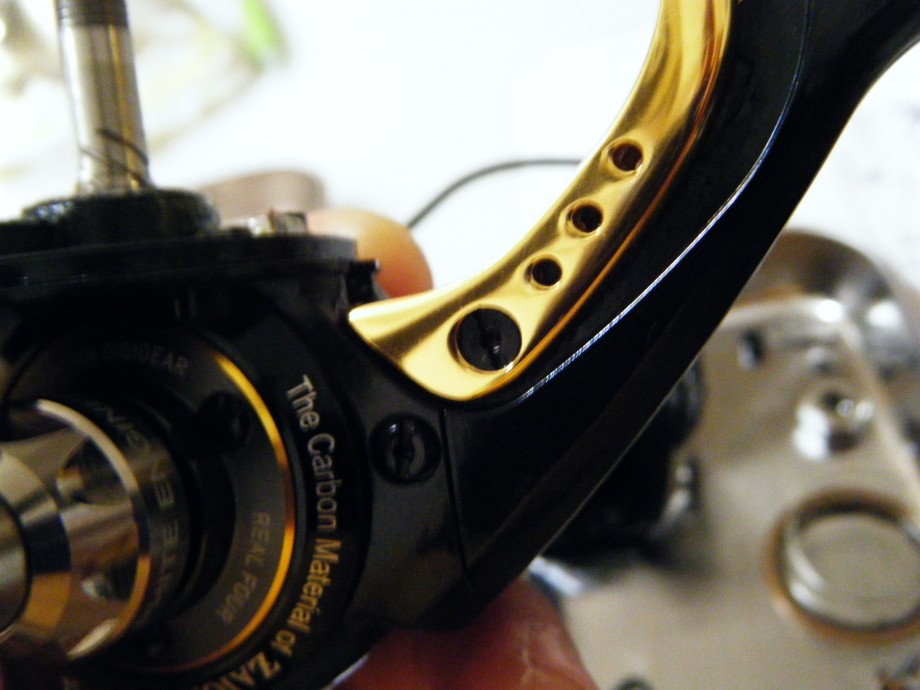

レバー本体を止めているビスを外して・・



解体終了です。

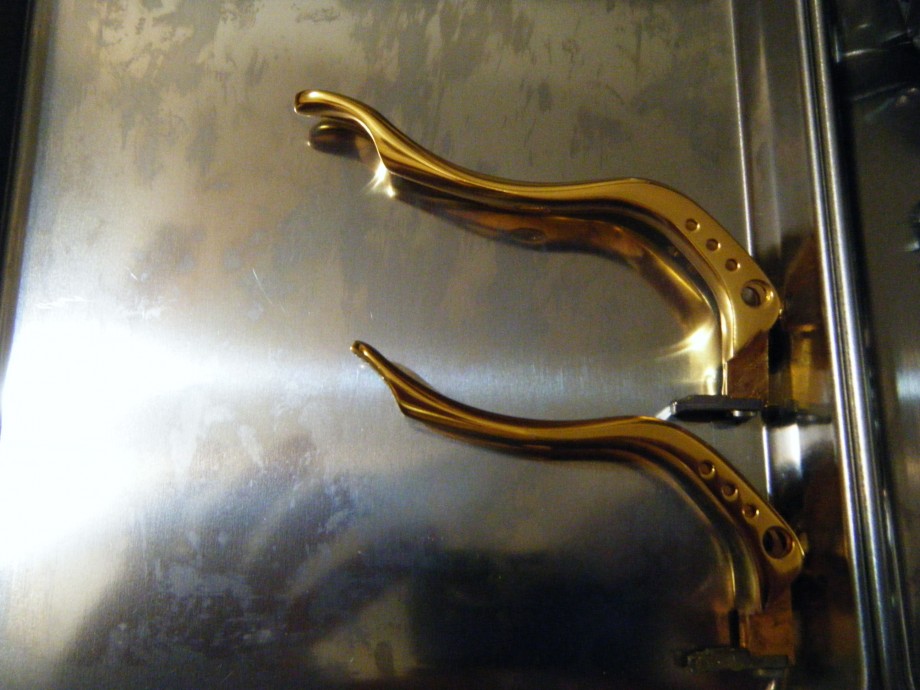

上がトーナメント用

下が
「使えないノーマル」

大分違うね~


あとは


バラシタ手順の反対で
組み上げていけばいいだけです♪

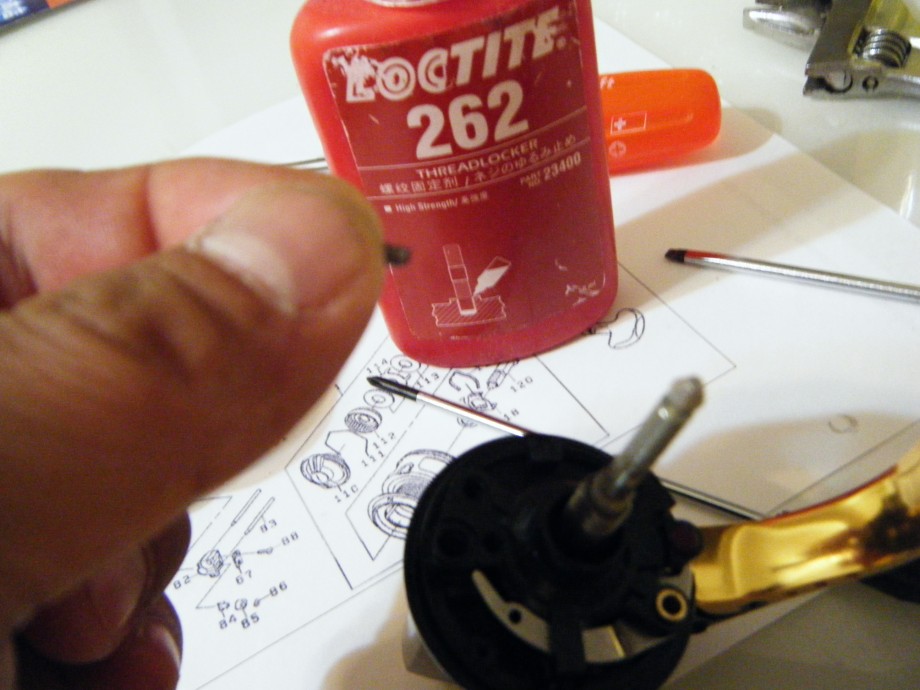

あ、ネジのロックは忘れずにな!



で、

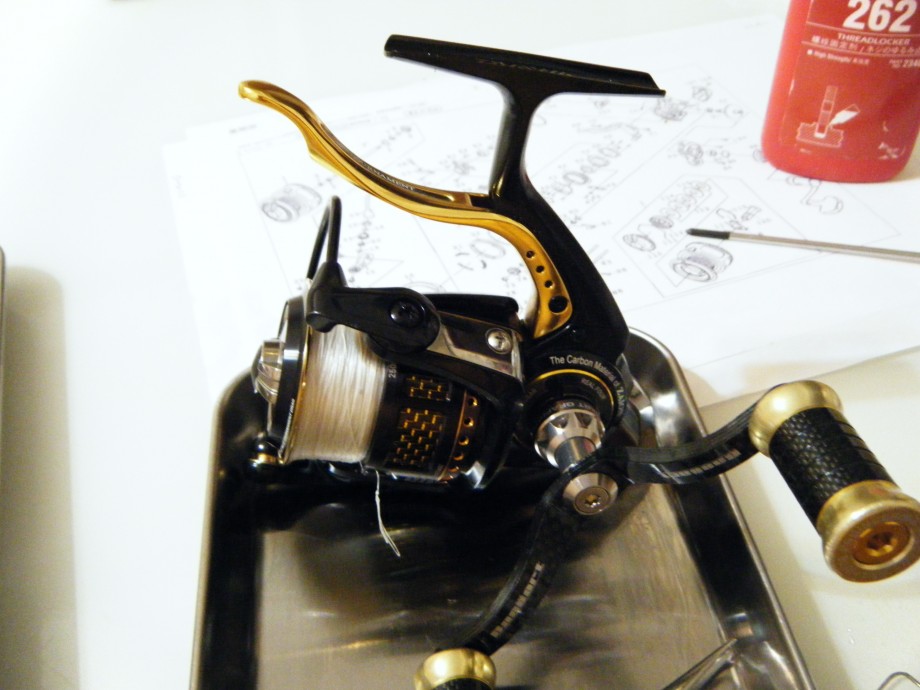

完了~!
簡単だべ?


う~ん!
これで
ストレス無く
使える(レバーは)ようになった・・

あ、


まだまだ

手の掛かる
奴です・・


さー

ねっぞ!
