餌木製作其の一

  • ジャンル:日記/一般
  • (自作)
エギ製作第一段は
カンナ製作からです!

材料
06ー08くらいの超硬ステンレス棒
アイ製作用より硬いものがいいです

PEライン

接着剤各種

グラスソリッド

さて

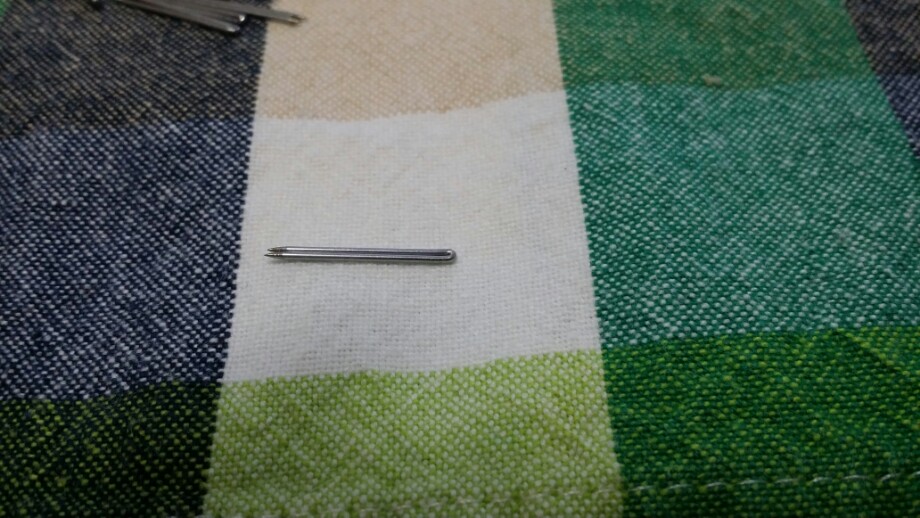

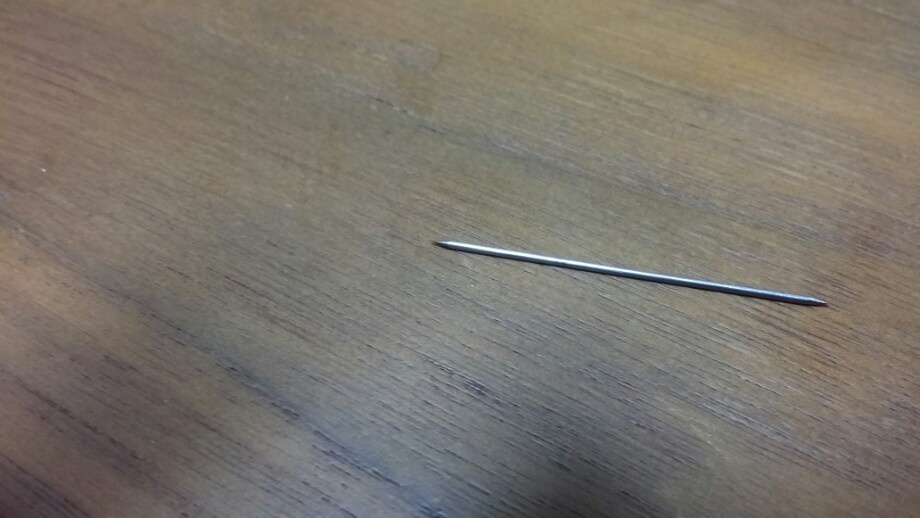

まず、ステンレス棒をカットして尖らせます

手で尖らせるのはかなり無謀なので
グラインダーを使いましょう!
無ければ、ダイソーのマイクログラインダーでも!

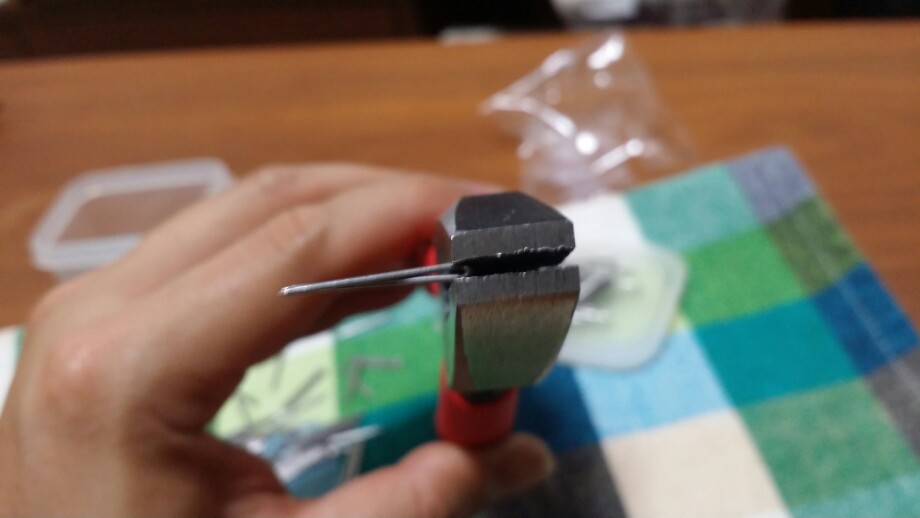

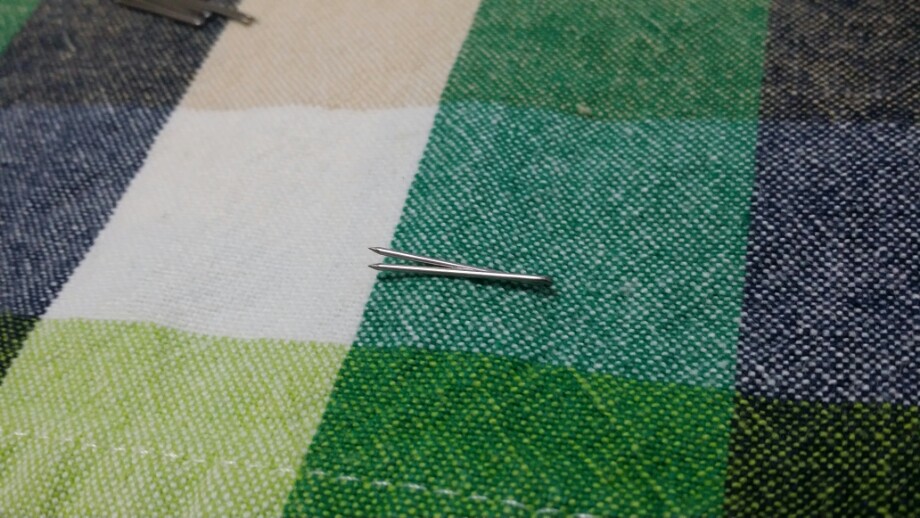

次にそれを曲げます

捻れてしまっても
はじっこをペンチでキュッとすればOK

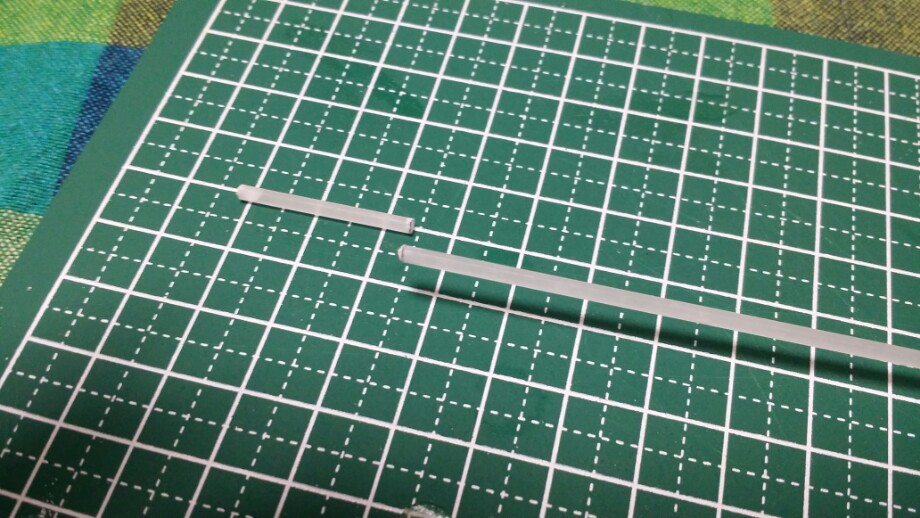

曲げたステンレス棒にあわせて、グラスソリッドをカットします
今さらとは思いますが…
グラスソリッドはニッパで切断はできません。
カッターでコロコロしながら切りましょう

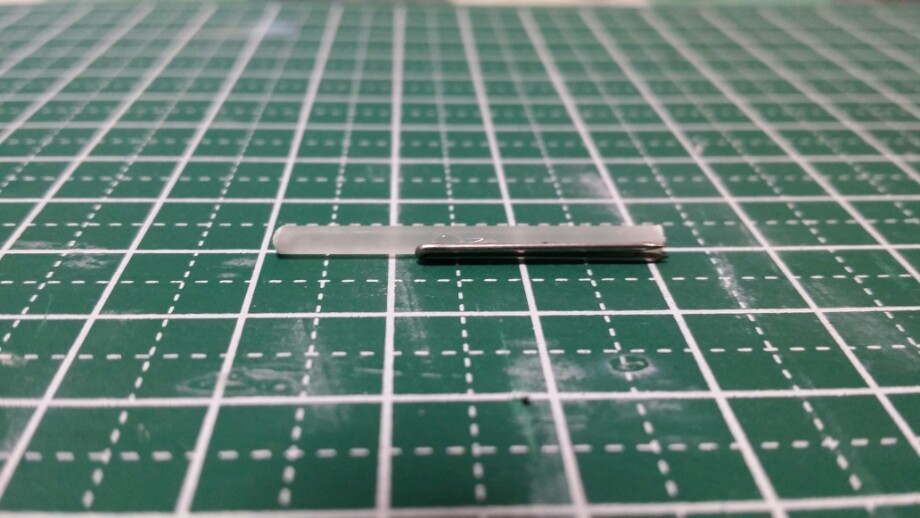

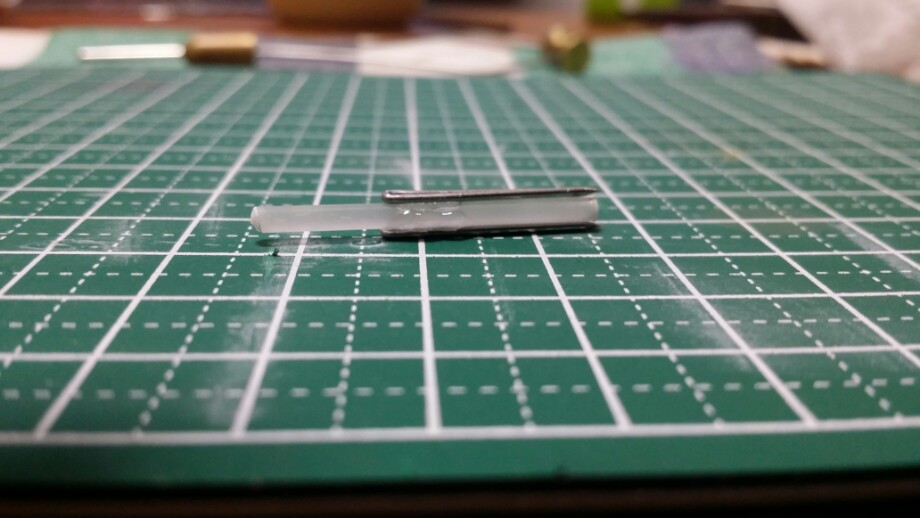

カットしたグラスソリッドに、先程のステンレス棒を仮付けします

対面で留めたら、その間を埋めるように仮付けします

仮付けは瞬間接着剤で行います

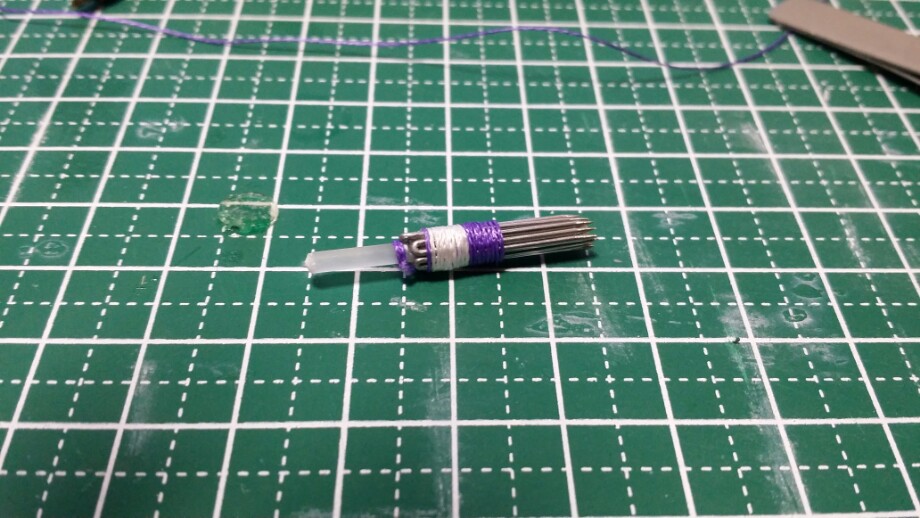

仮付けが終わったらPEラインで巻き巻き

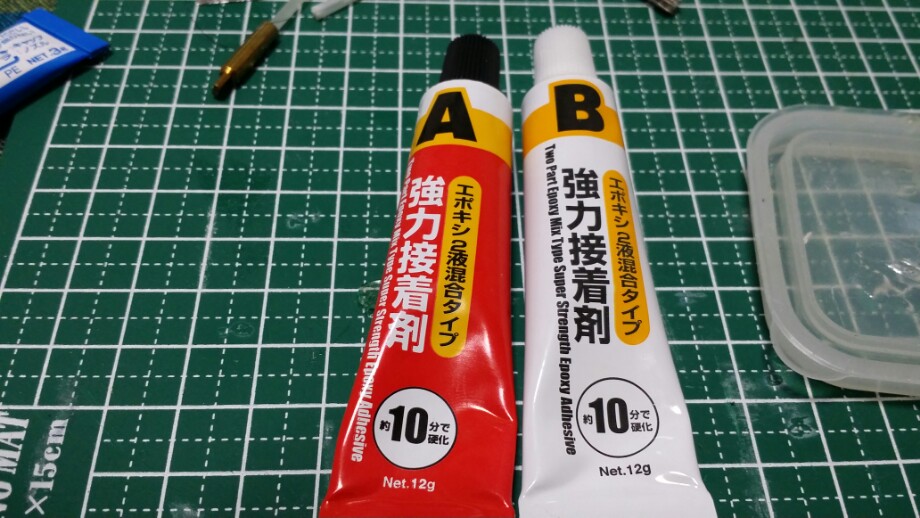

で、エポキシでコートしていきます

続いて

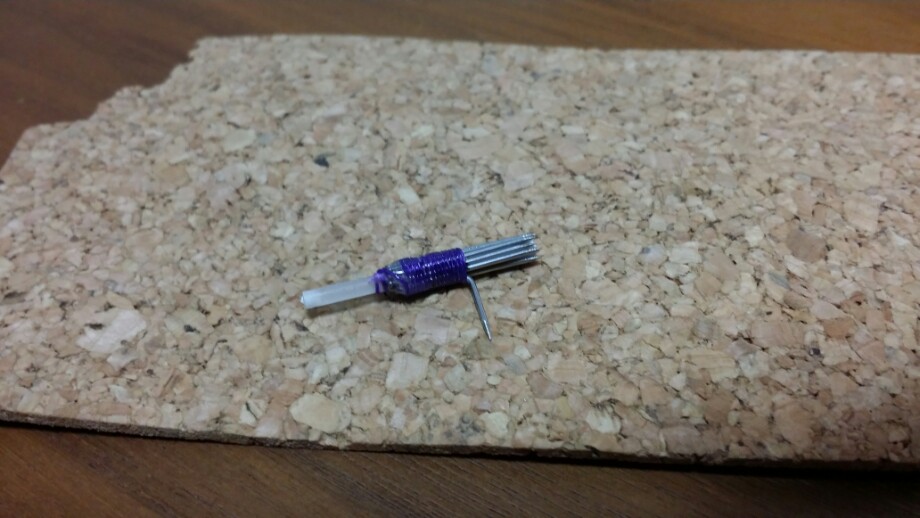

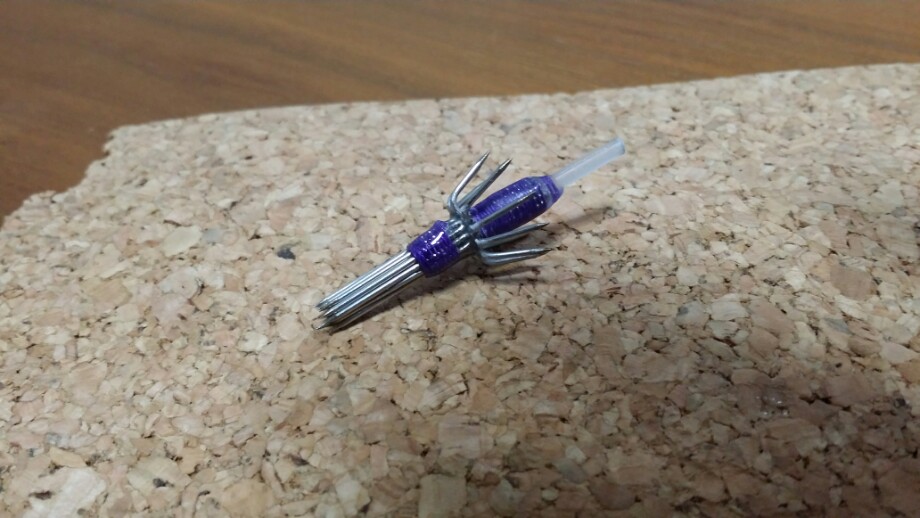

いよいよ曲げ工程
対面で曲げたほうがうまくいきます

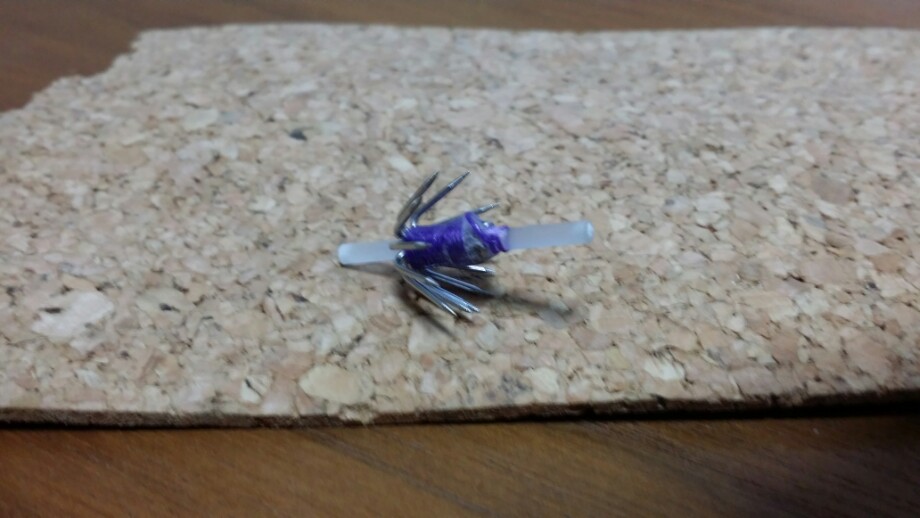

同じように、2段目を

ここで

仮止め、メンドクサイです
瞬間接着剤とは言っても時間は掛かるし

製造業で効率的に生産するにはどうするか?

治具を作りますよね?


じゃあ作りましょう!

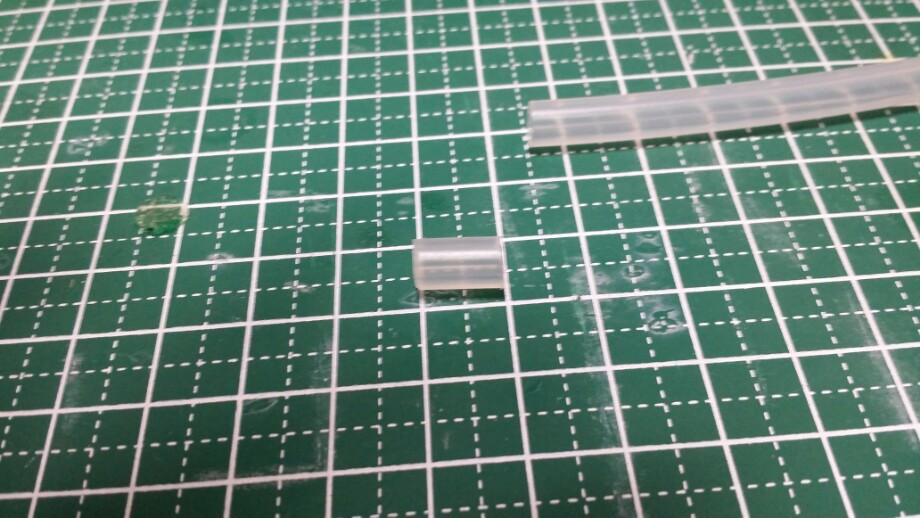

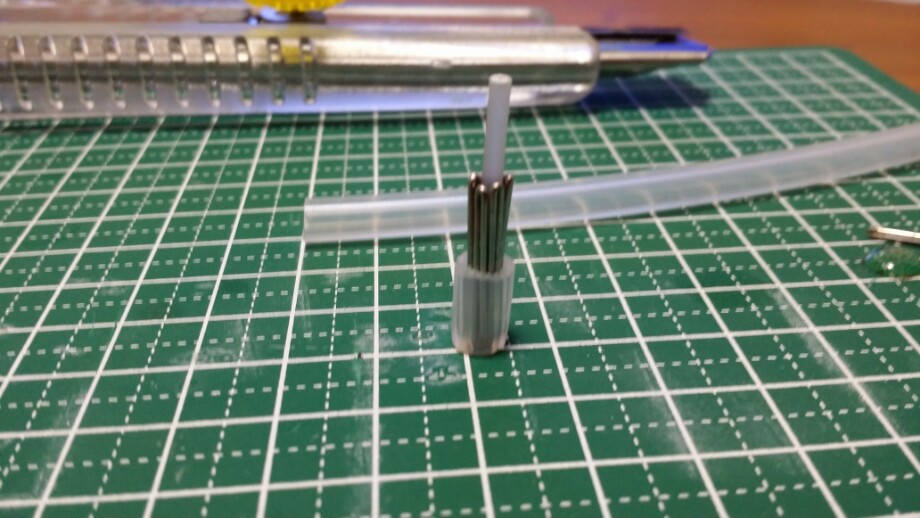

シリコンチューブをカンナ長の半分の長さにカットして出来上がりw

シリコンチューブはあんまり一般には売ってないですが、バイク用品の燃料チューブとして売られているチューブでもOK
でも、弾性がシリコンのほうが扱い易いですね(笑)

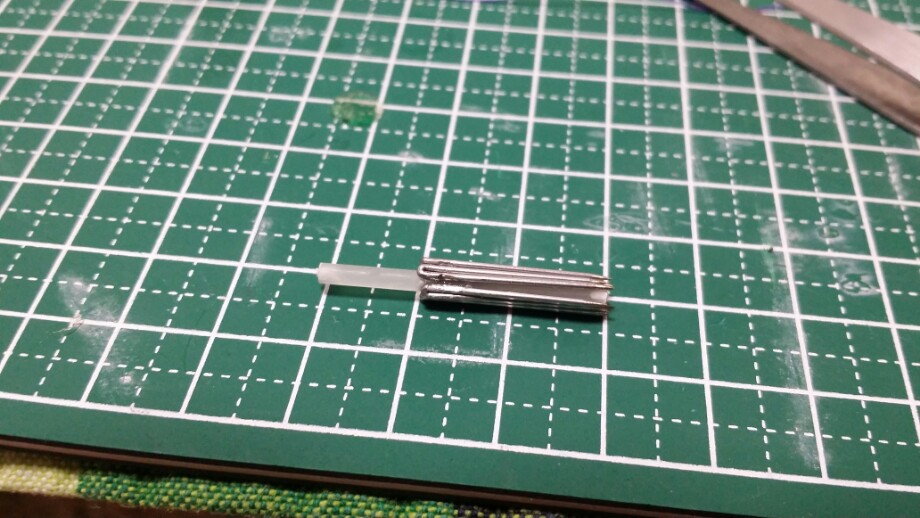

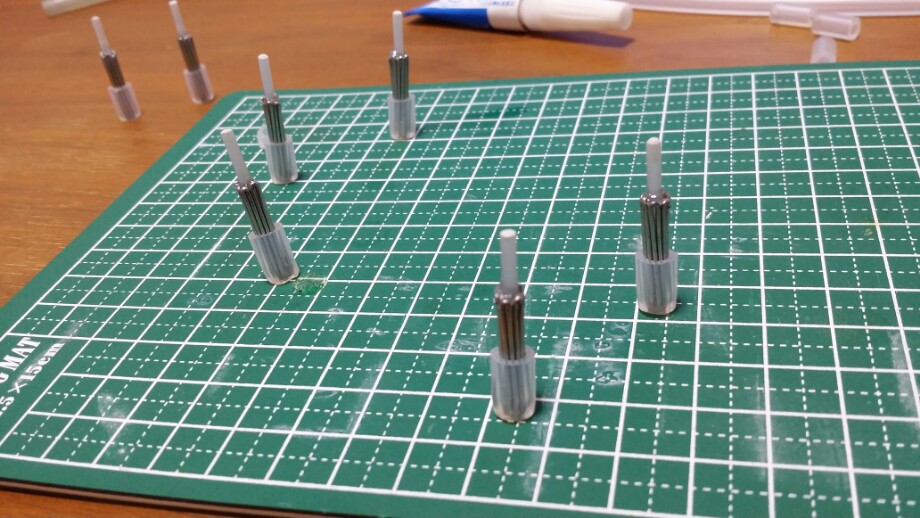

それを使って

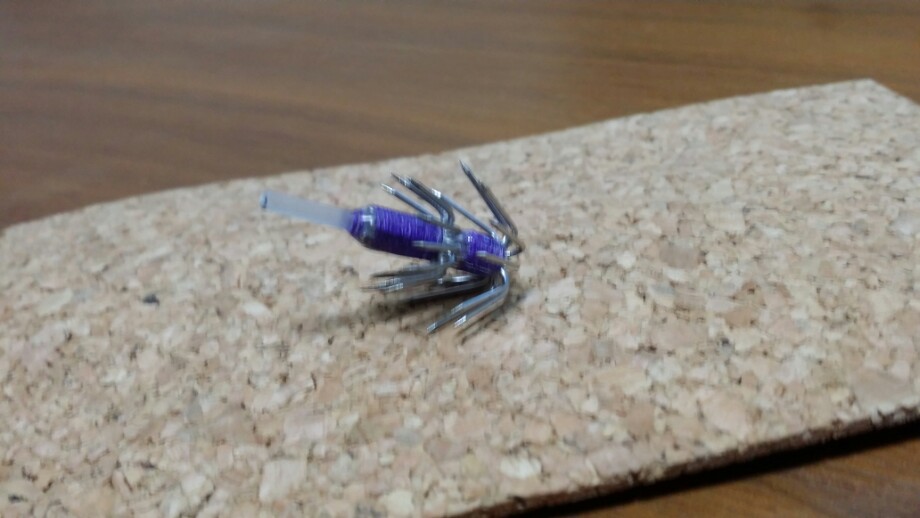

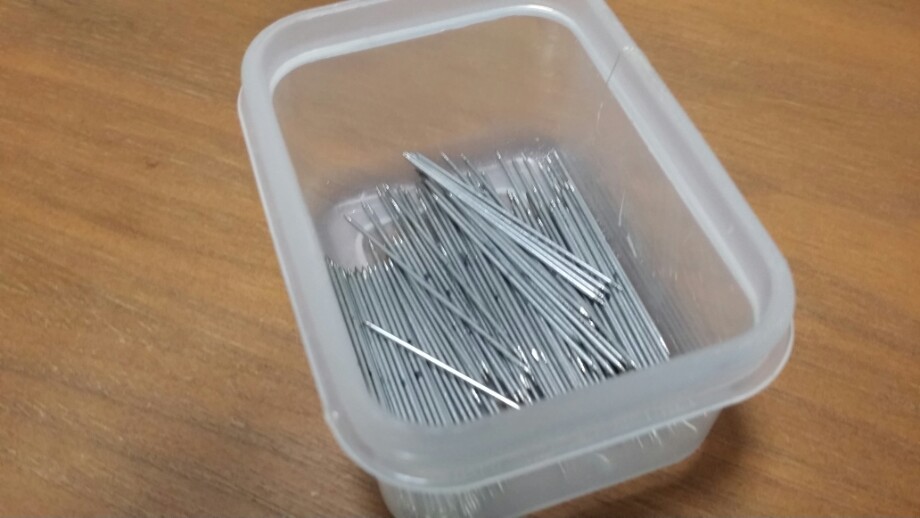

量産w


取り敢えず、これでカンナは良しとしますが…

正直、カンナは買ったほうが良いと思います。
尖らせる際のテーパ角が一定ではなくなってしまうし、長さもマチマチになってしまうからです。
それこそ治具を作ればいいんでしょうけど、それじゃまさに会社なんでw

それに、あんまりタノシクナイ作業です(クスクス)

次は肝心の本体作りです!

お楽しみに!
(^^ゞ
