穴あけのすすめ スプールブランキングの手引き

  • ジャンル:日記/一般

ここのところ、ご紹介しておりますところの~




スプールブランキング!



すなわち、



スプールの穴あけ!





ベイトリールのスプールに穴を開けて、キャストフィールの


向上を狙う、自作穴あけ作業~~~~。(^^)v





オールドリールで飛ばす工夫 スプールブランキング篇
http://www.fimosw.com/u/hidarimidoru/cjf7jhzicsxsh2



軽量スプールの有効性
http://www.fimosw.com/u/hidarimidoru/cjf7jhznh2hkgd



自作穴あけスプールで釣りしてみた 実釣篇
http://www.fimosw.com/u/hidarimidoru/cjf7jhzzhb5fvf




と、やらせていただいてきましたが~、今回、




最終章!




穴あけのすすめ スプールブランキングの手引き



です。(^^)






手引き、よ~~するにマニュアル?ガイド?やり方?




スプールの穴あけしたいが、難しいんでしょ?





お高いんでしょ~~?(* ̄∇ ̄*)





んなこた~ないっ。(笑)









ハンドドリルさえあれば、出来ちゃいます。



特にオールドリールや、ちょい古ベイトリールはスプール


あり得なく重いですから~効果絶大。(^^)



最近の物は、最初から軽めですから~、穴あけしても


1~2gくらいしか出来ないかも?


それでも効果はありますがっ。







ではまず、

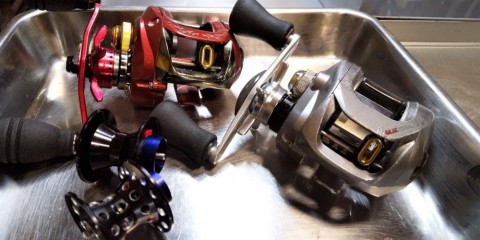

こんなリール


このリール2台、スプールは同じものです。


左 旧ジリオン 右 TD-Z USトレイル

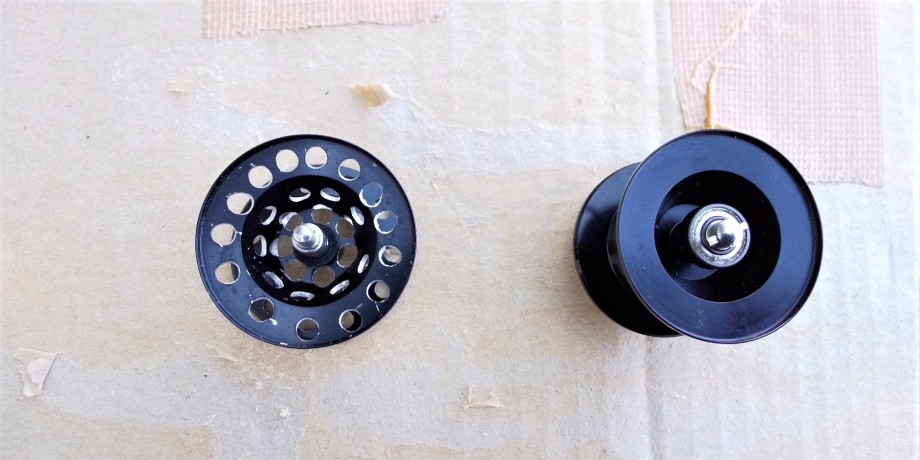

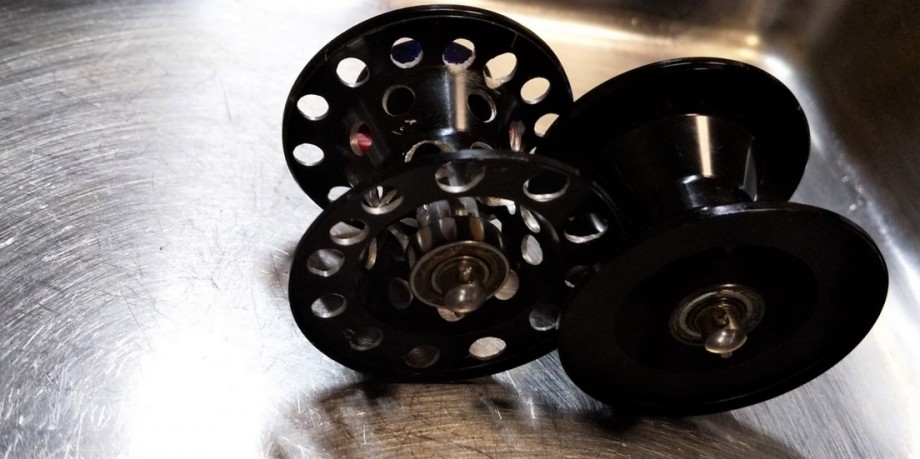

スプール




左は以前、スプールブランキング(穴あけ)したもの。


右、ノーマル穴なしスプール。



ノーマルで16g、穴あけで13.8g



これくらい穴あけして、2.2gの軽量化。



それでも、大きいですよ、2.2gは。



もっと古いスプールなら、素材が厚いんで4~7g


軽量化出来ちゃったり。(^^)v






じゃ、穴あけ準備します。

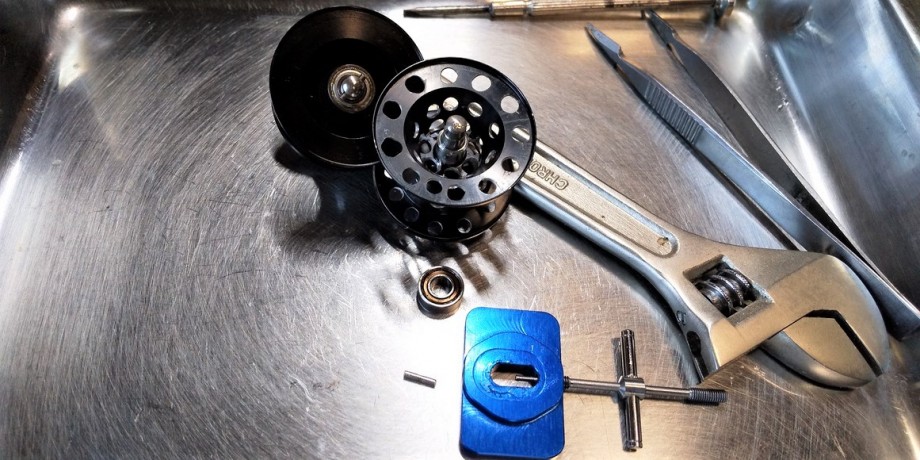

ベアリングを外す




最初はスプールに付いてるベアリングだったり、


ブレーキパーツだったりを外す。

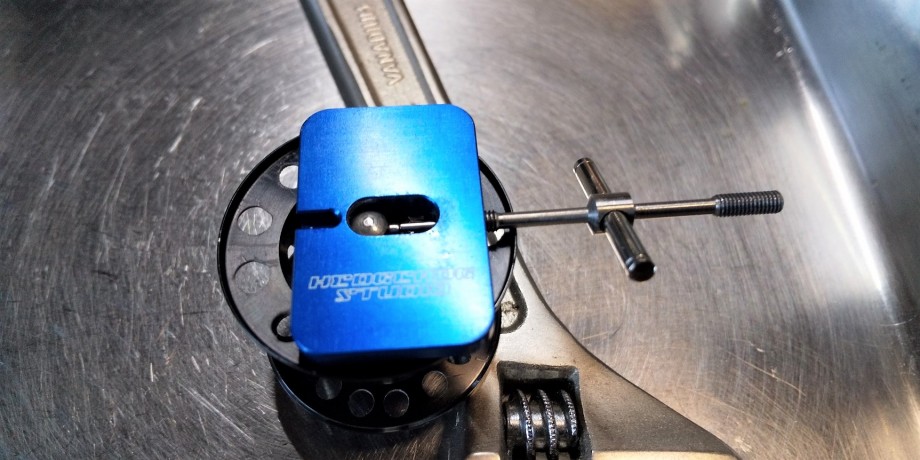

このヘッジホッグスタジオのベアリングを外す器具がいります。



あ、スプール側面だけに穴あけするなら、外さなくていいです。



スプール軸周辺の穴あけで、各パーツを傷つけないために、



外しますから、外さなくても~出来ないことはないかな。




で、

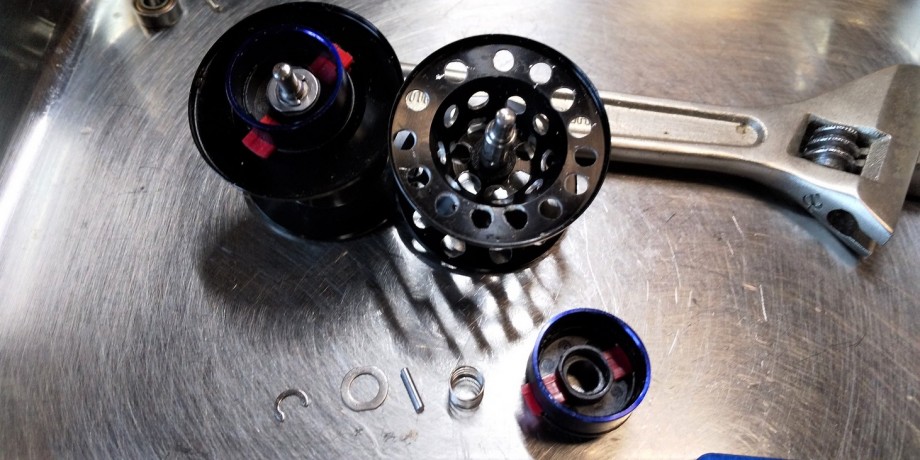

ベアリングを外し

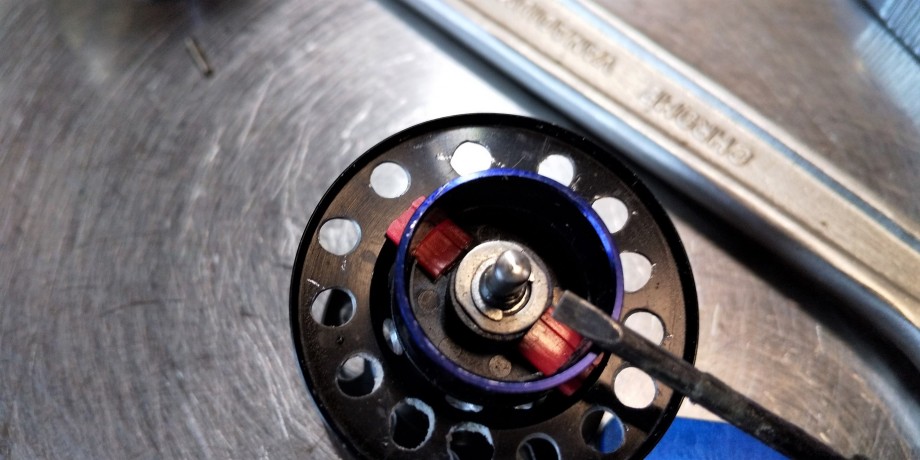

ブレーキパーツ側

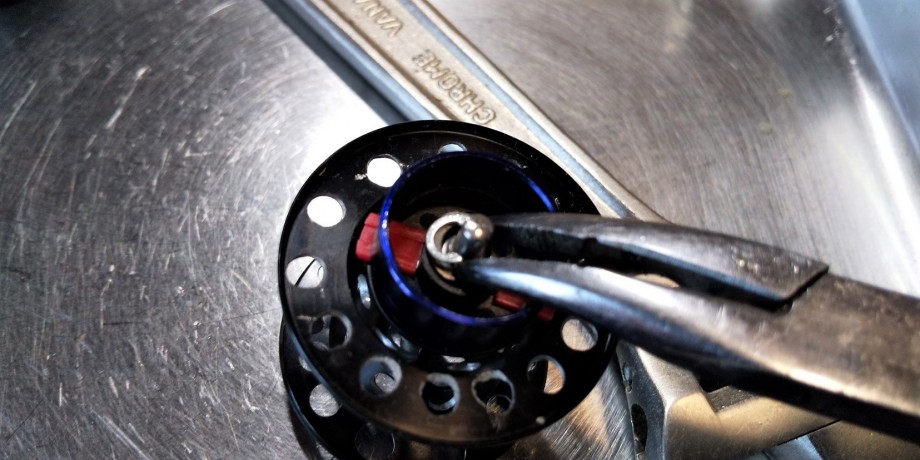

ブレーキパーツを止めてるクリップを、ラジオペンチなんかで


押して外す。



ペンチで





はい、完了。






そしたら、今度は穴あけです。

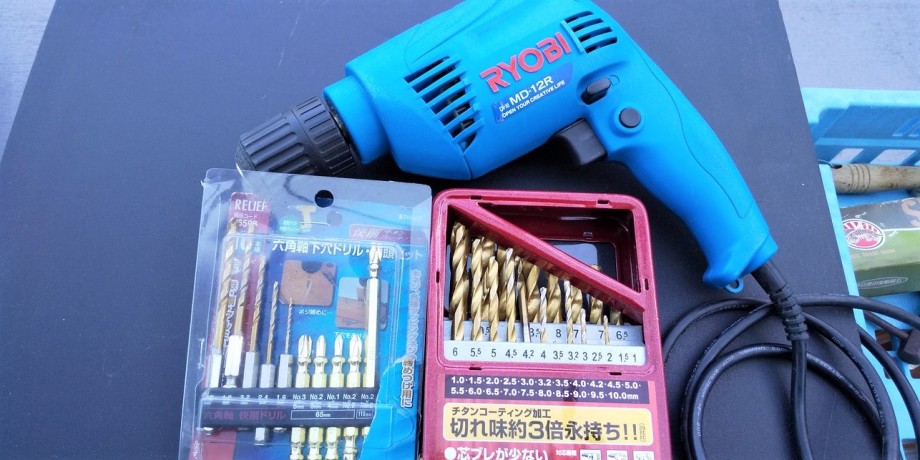

電気ドリル



んで、こんな電気ドリルとか、電動ドライバーとか持ってません?




これと、穴あけ用の鉄鋼用の刃。





そんでですねえ、本当は~

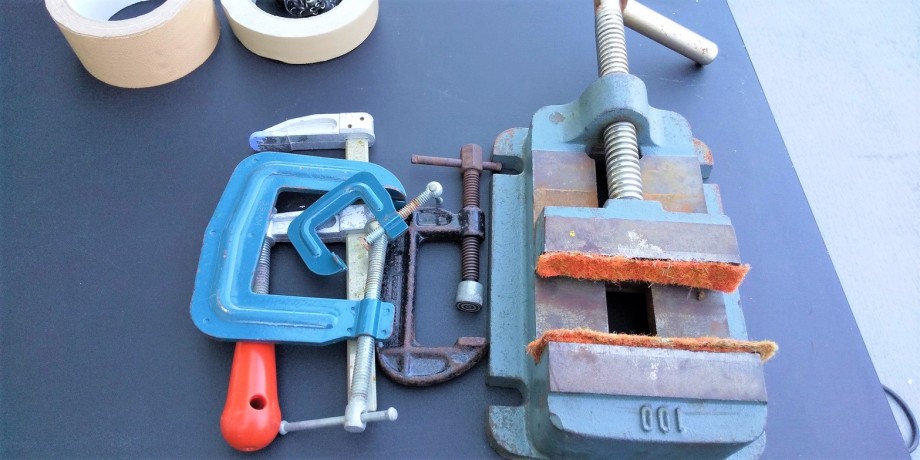

固定器具



こんな固定器具があれば~~

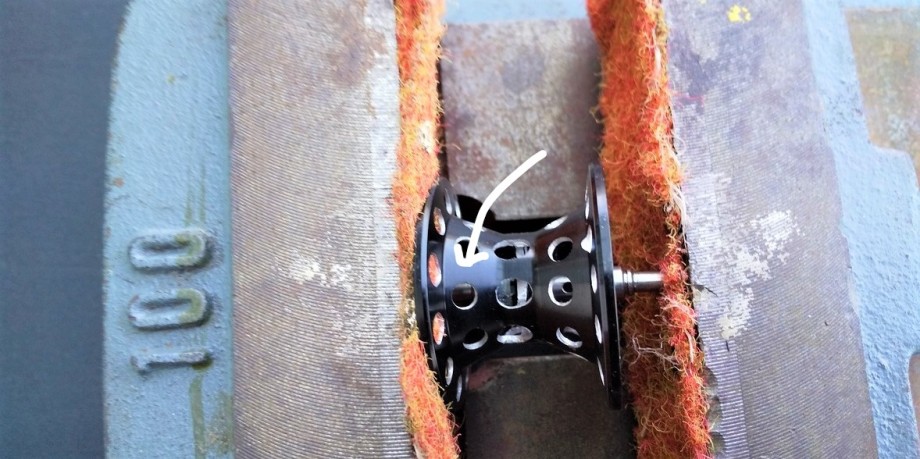

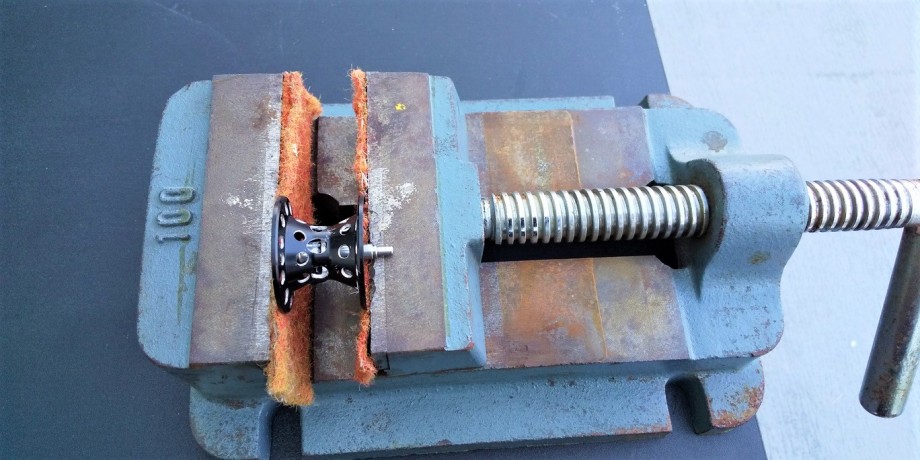

こんな風に固定して

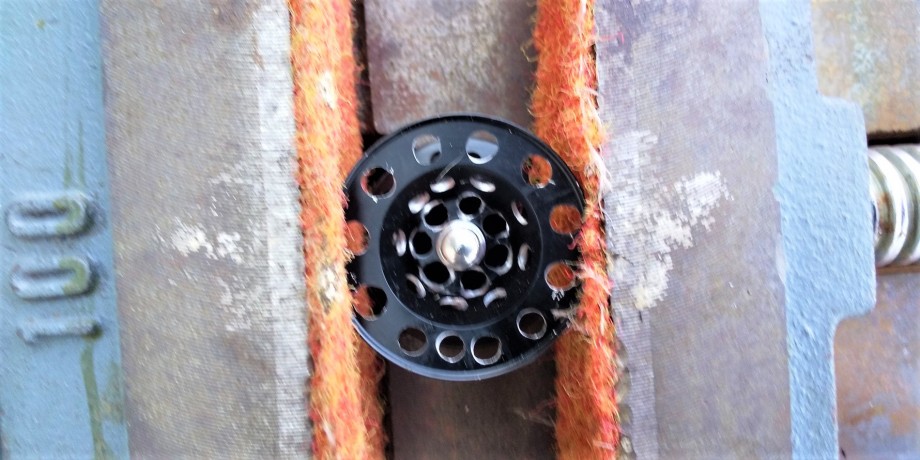

側面の穴あけ






スプールの斜め部分の穴あけ




水平じゃないスプールの斜め部分の穴あけなんかも、


固定して、簡単に穴あけできるんですが~。





こ~いうの持ってない方が大半じゃないです??





そ~いうときは!タタラタッタラ~~~~!







ダンボールなのだ~~~~~っ。(^▽^)/

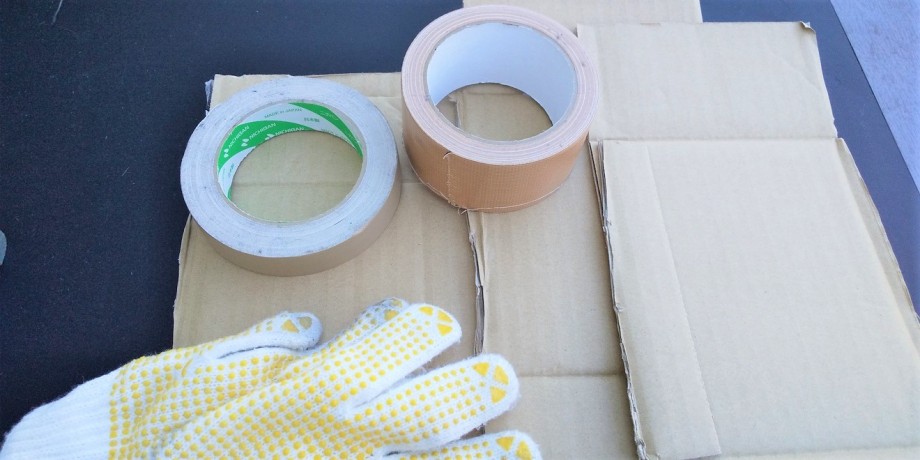

ダンボールを3~4枚重ね、

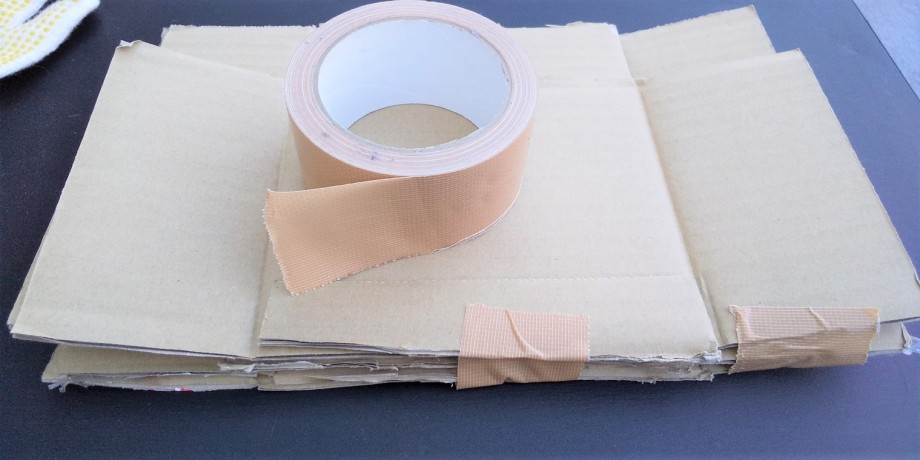

ダンボールを重ね、粘着テープで止める。

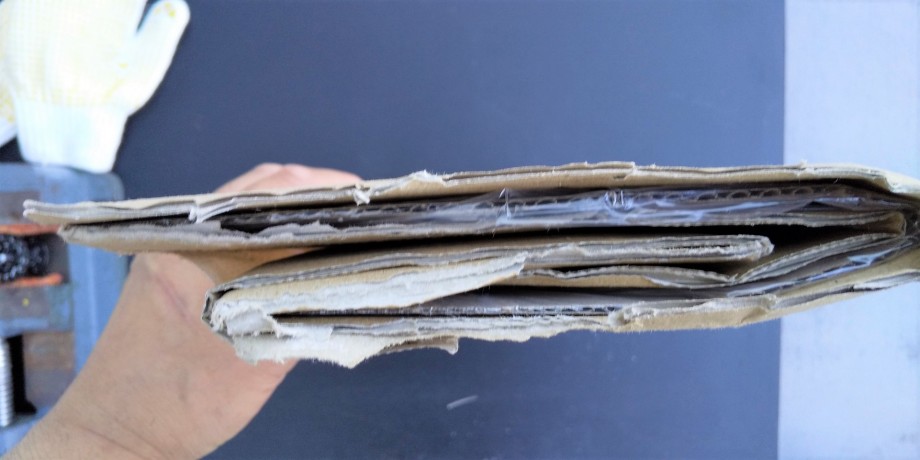

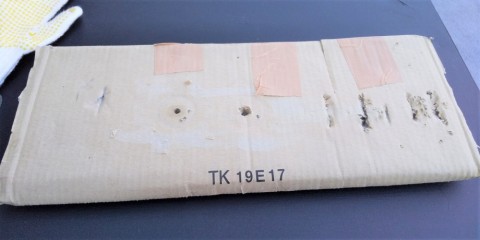

こんな厚さ

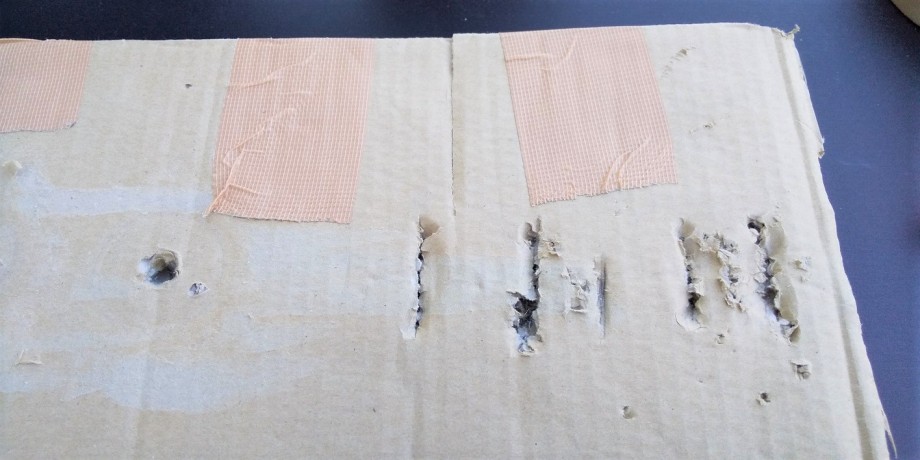

で、この前、穴あけに使った物




スプールをこれに差して固定して、作業します。




ダンボールなら、家にありません??

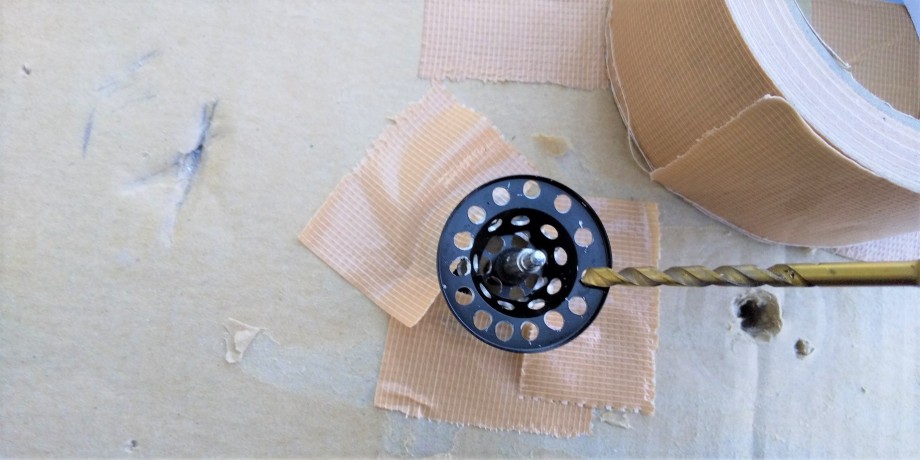

そうしましたら、こうっ。

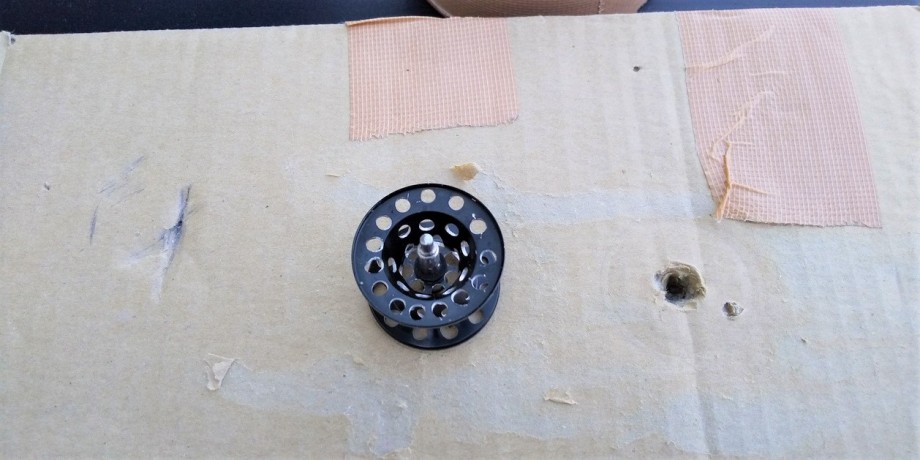

スプールを差し、




粘着テープで固定。

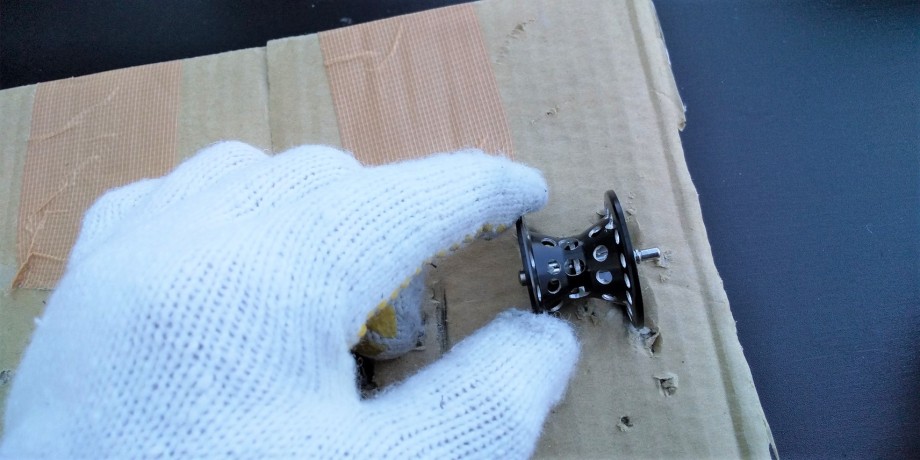

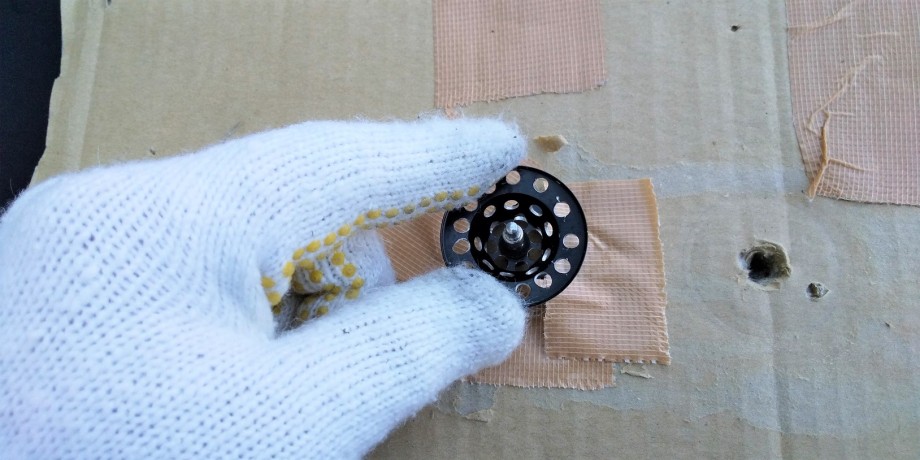

粘着テープで、スプールを固定し、


滑らないように、滑り止め付き軍手でしっかり持って~

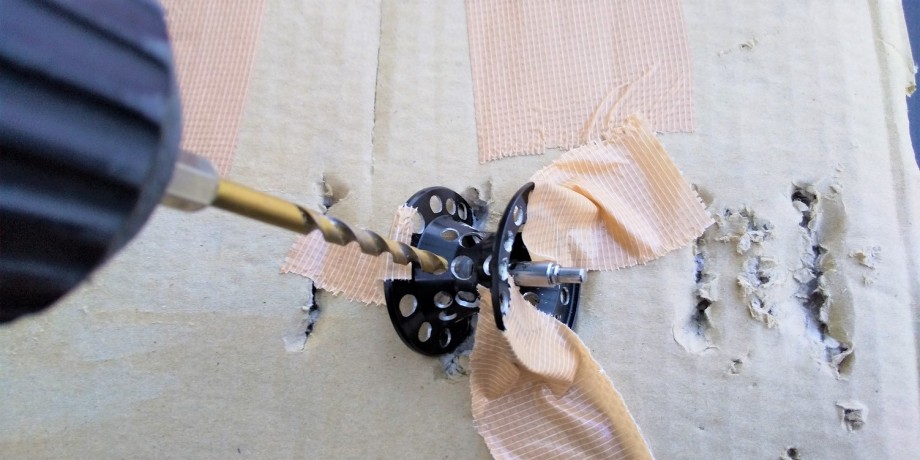

穴あけ




ドリルで穴あけ、スプールブランキング~、軽量化~。
(^^)





今度は、スプール軸周辺。




いろんなサイズのスプールの幅にダンボールなら、


穴を開ければ対応できますよ~。

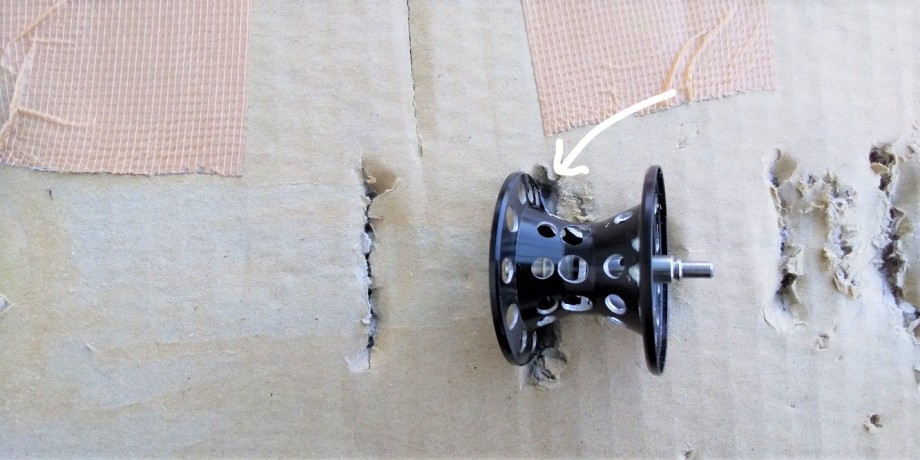

スプールの斜め部分の穴あけ



スプールの形もいろいろで、画像の矢印の部分のように


斜めの場合、ダンボールの穴にスプールの片側だけハメれば、


水平を取れますよっ。(^^)



斜めだと、穴開け難いですから。





んで、穴あけ






軍手でしっかり持ってねっ。





スプールブランキング、穴あけするとき、


僕なんかはもう慣れちゃってんで、マーク付けたりしないんだけど、



慣れない人は、開ける場所に白マジックとかでマーク付けて、


ポンチでドリルの刃が滑らないように、ちょいヘコミ付けると


開けやすいです。


ポンチじゃなくても、ドリルの刃を穴開ける場所に~、


グリグリやってもいいですよ~。(^^)






どうでしょ?スプールブランキング!




穴あけのすすめ でした。












ではでは。☆彡
