波長670nm4コア試作 2

上が4LEDで、下が従来のダブルレッド

4LEDに新しく入手したサーキットボードを組み込んだのだが、電流がピークに達したら徐所に電流が下がり0A(アンペア)になったら再び上昇して1A(アンペア)で止まると言う謎現象が起こり、新しいサーキットボードは諦めて、従来品に組み直した。
そう言う仕様だったとは思えないので不良品を掴ませられたのか?故障したのか???

従来品に対して、4LEDには約1.5倍の電流を流しているのだが、その割りに明るさが足らないように思えた???

それで室外テストして見ることにした。

光の波長は同じ670nm(ナノメーター)なのでどっちがどっちだか分からなくなったのだが、左が4LEDだったように思える。
右の方が明るく見えるので右だったかも知れない?
いやいや、やっぱり左が4LEDだったはず・・・?

室内では4LED試作の方が多少なりとも明るいように思えたのだが・・・

草むらをてらしている。
こちらは2LEDの従来品。

こちらは4LEDの試作機。

もう、殆ど明るさに違いは無い。

なぜだ???



殆ど変わらないってオチ?!

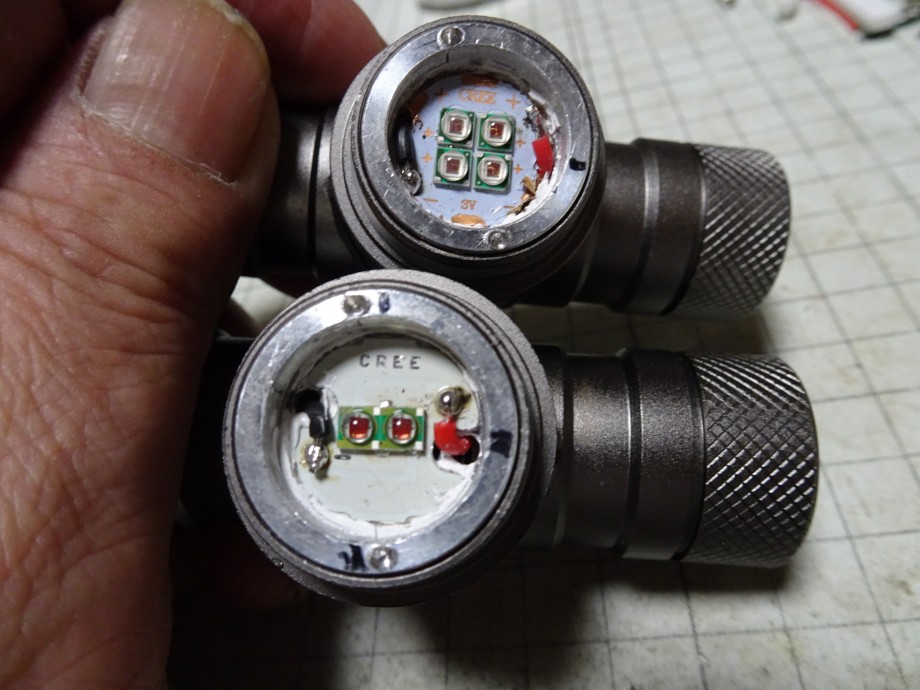

そこで、再度よく見て見た。(最初の写真と同じ)

2LEDには、波長670nmのXPE2と言う新型のランクが一番上のLED(アメリカから直輸入)を使っているのに対して、
4LEDは旧型XP-Eと言う事が判明。LEDの中のコアが小さい。
それで電流が1.5倍なのに同じ明るさと言うオチになってしまった!
電流が高い分、燃費が悪くて電気の無駄使いにしかならないと言う結論。



無駄な努力だったようだ・・・(泣)
