▼ 旋盤加工
- ジャンル:日記/一般
- (ズーム1000 T)
薄いコインサイズの円盤でも、やり方により加工する事は可能です。
冶具を作り、それに打ち込むようにするやり方をやって見ます。
最後に裏側から打ち抜く必要があるので、貫通穴を空けています。

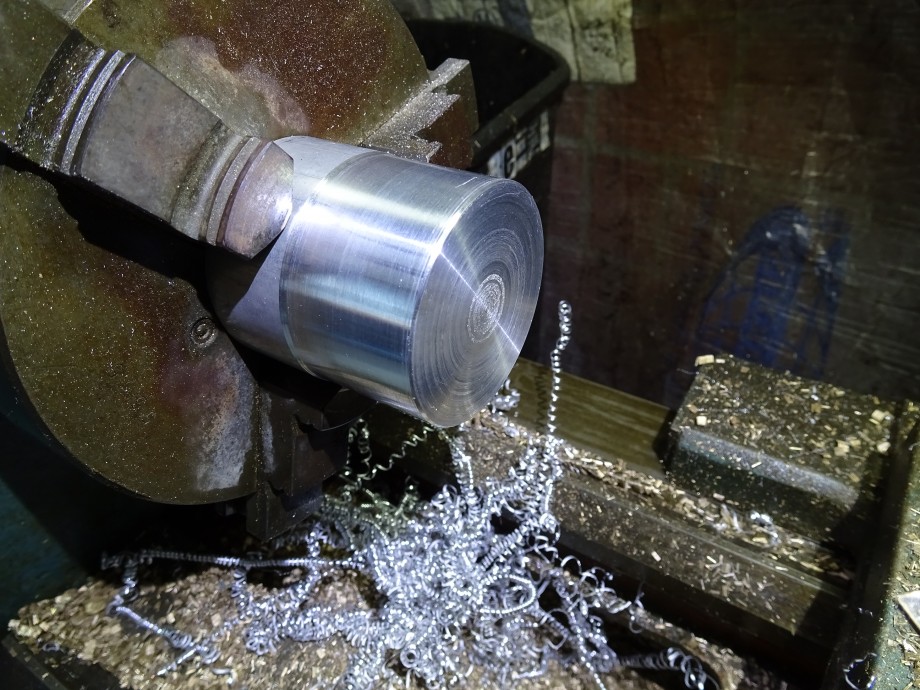

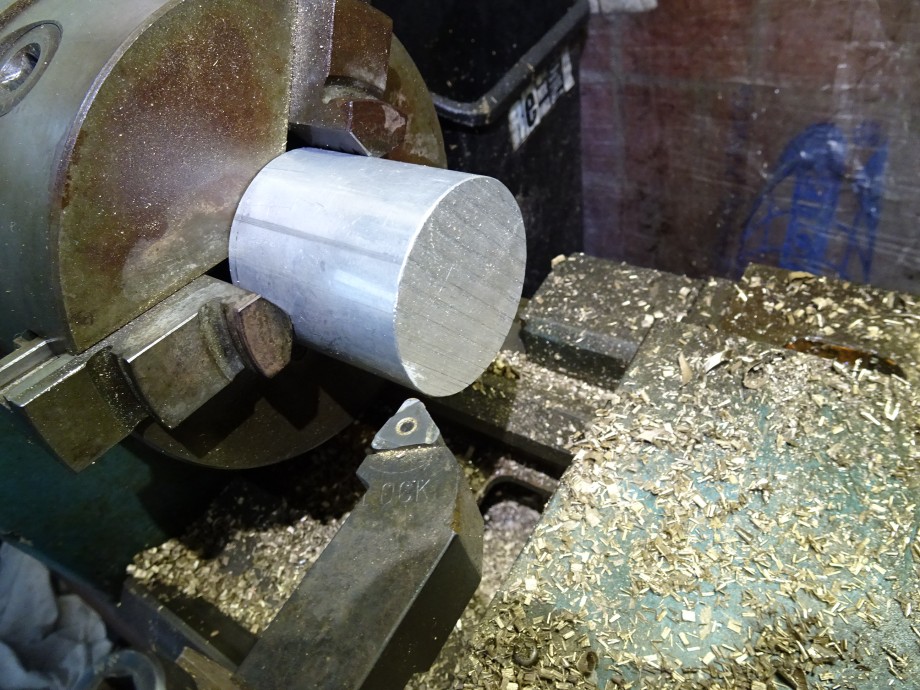

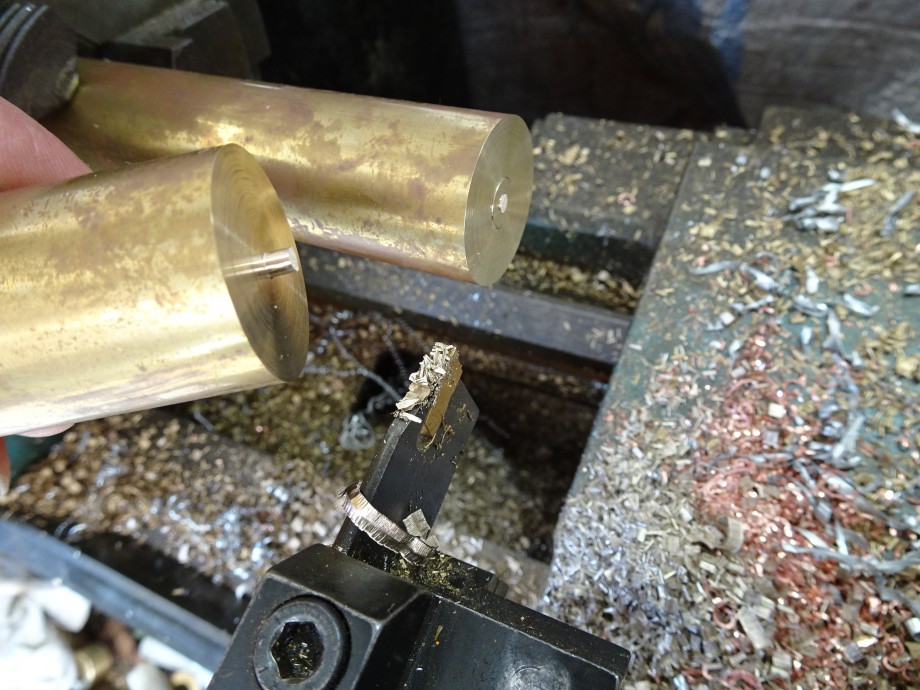

円盤を保持する冶具の素材から加工
台座側

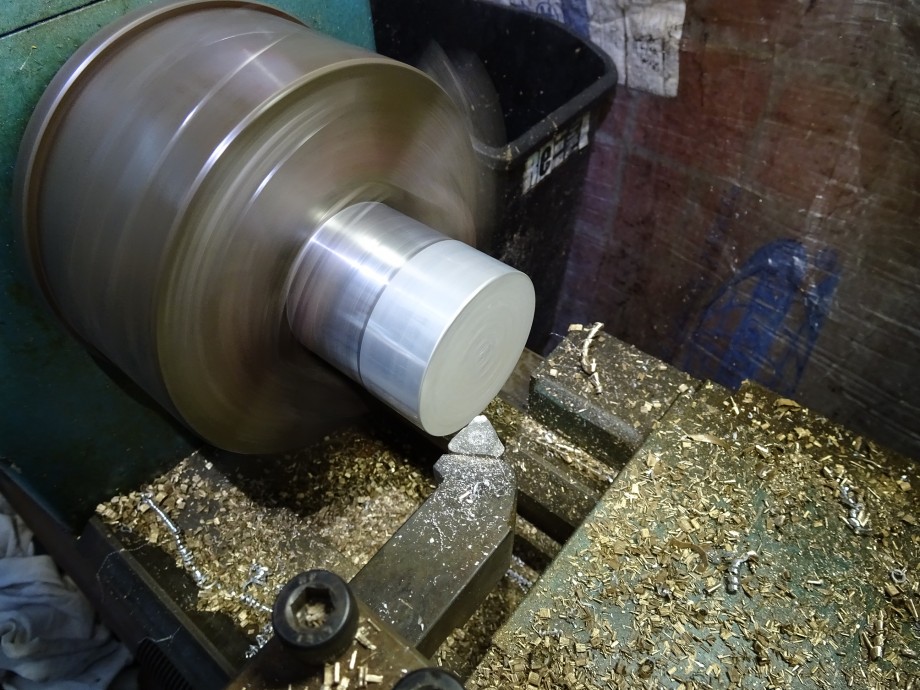

反転して加工側を加工

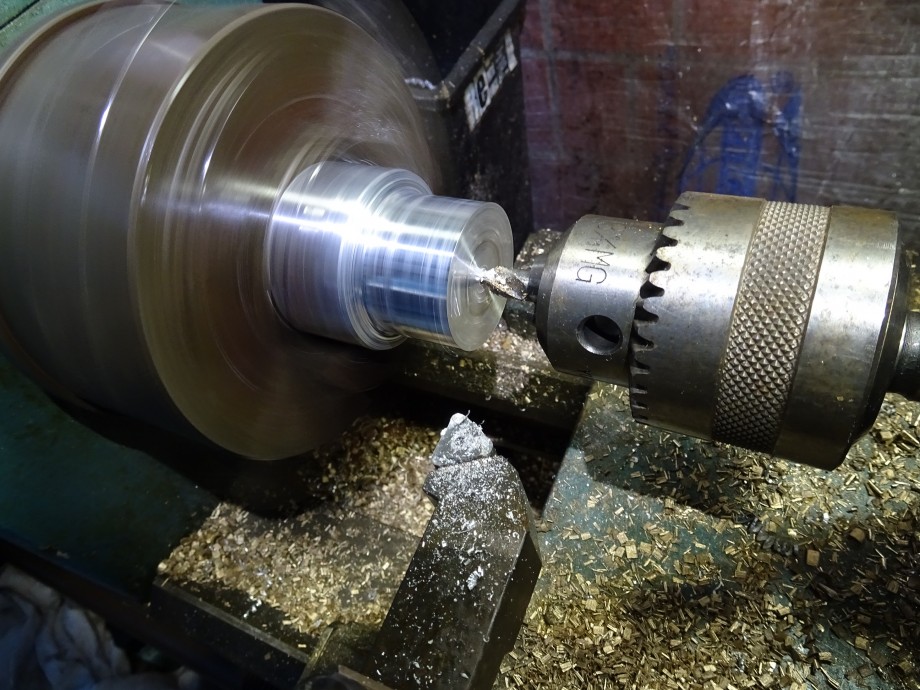

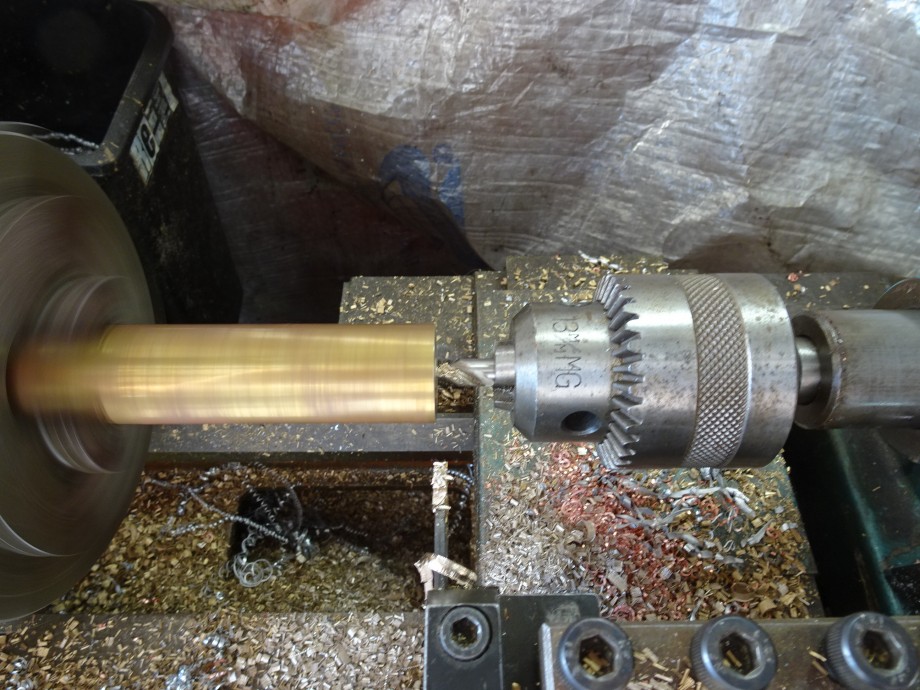

センタードリル

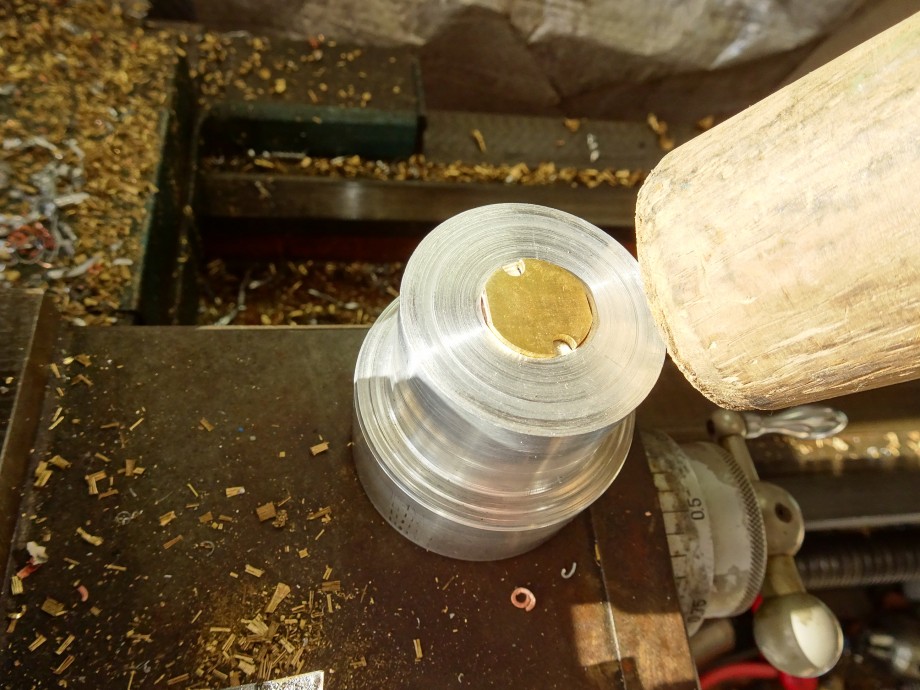

加工する円盤を打ち込み。
この部分の加工は後ほど写真があります。

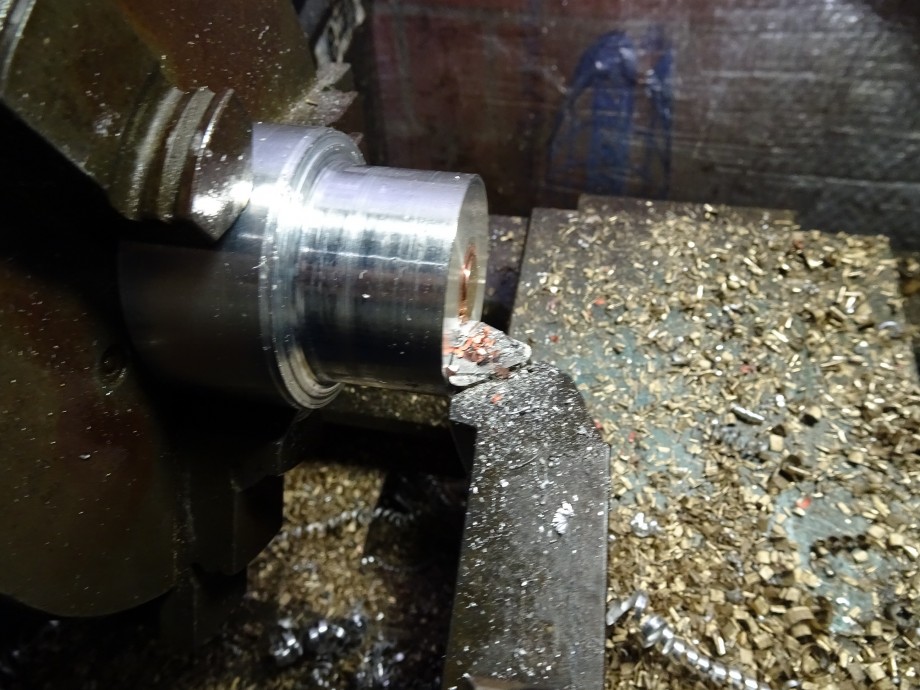

慎重に寸法出し中

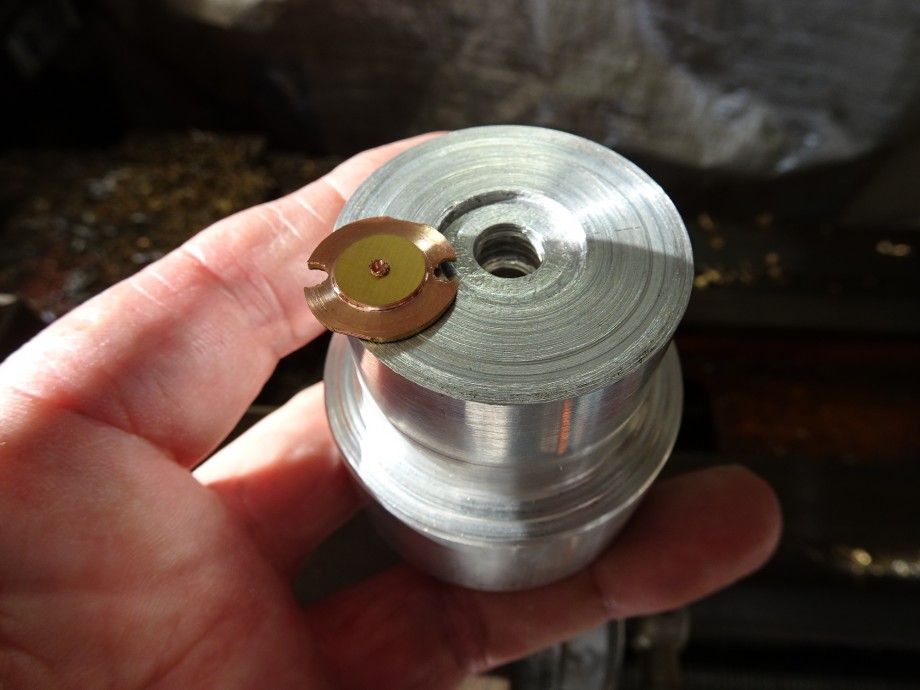

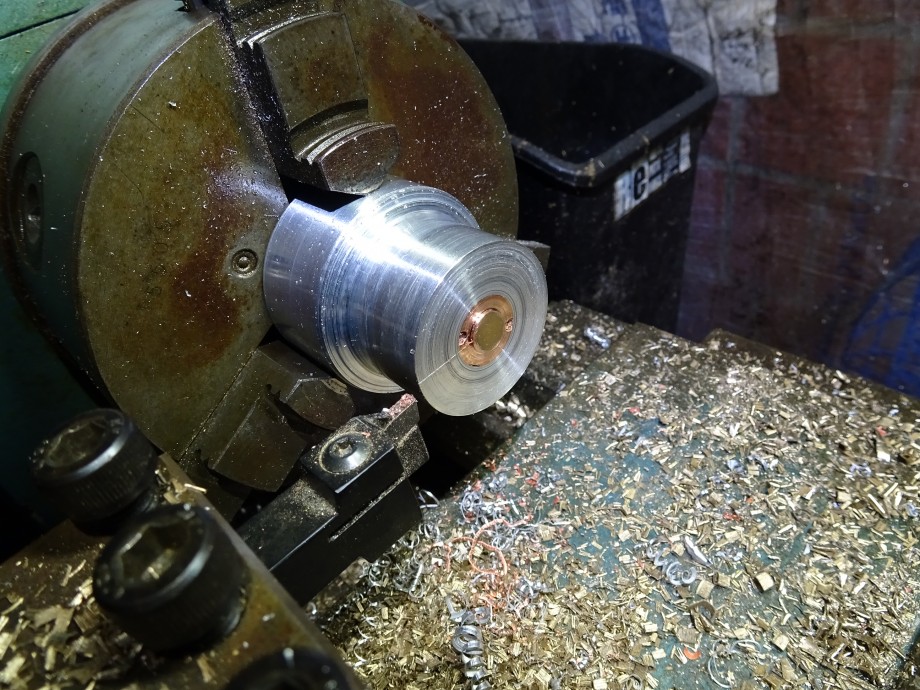

仕上げ後、

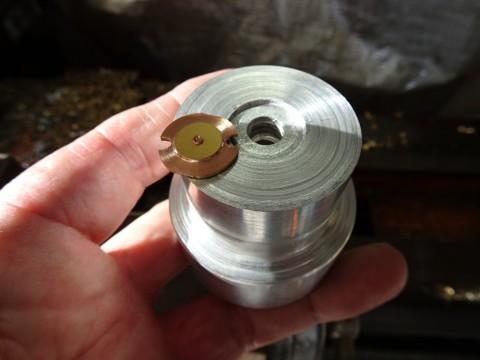

冶具はこのように段差加工。

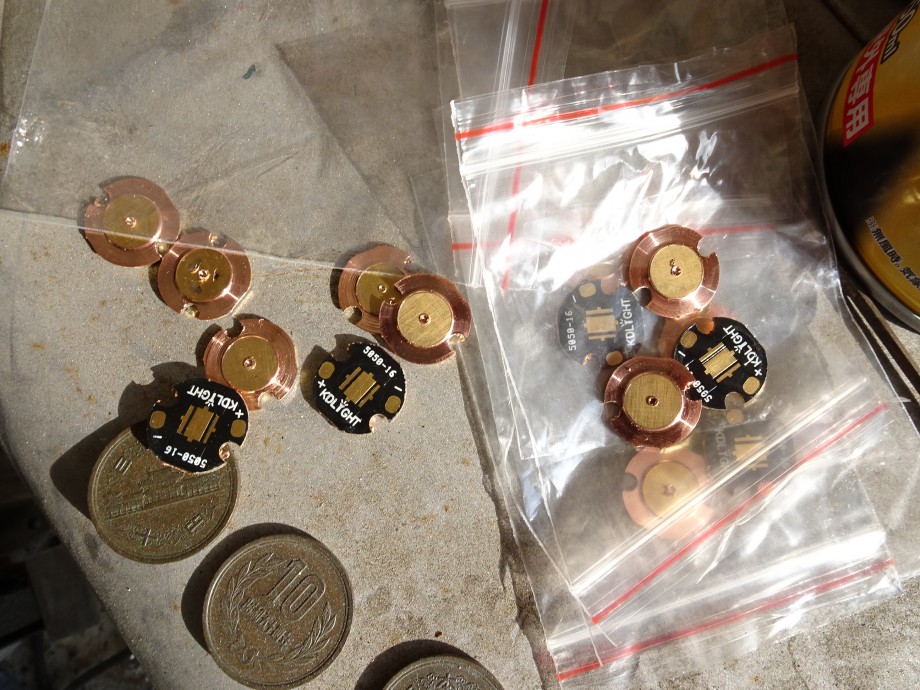

量産後、気休め程度のコダワリ加工か?(笑)
LEDの真裏に穴を開けると放熱が良好になると、何処かで見た覚えが・・・

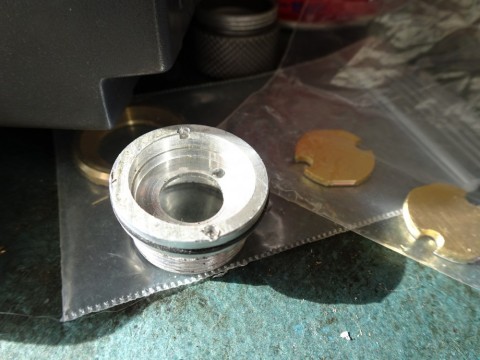

この内側にハマリます。
加工する意味は焦点調整のため。
1つはトライで組み込んで見たが、いけそうなので量産した。

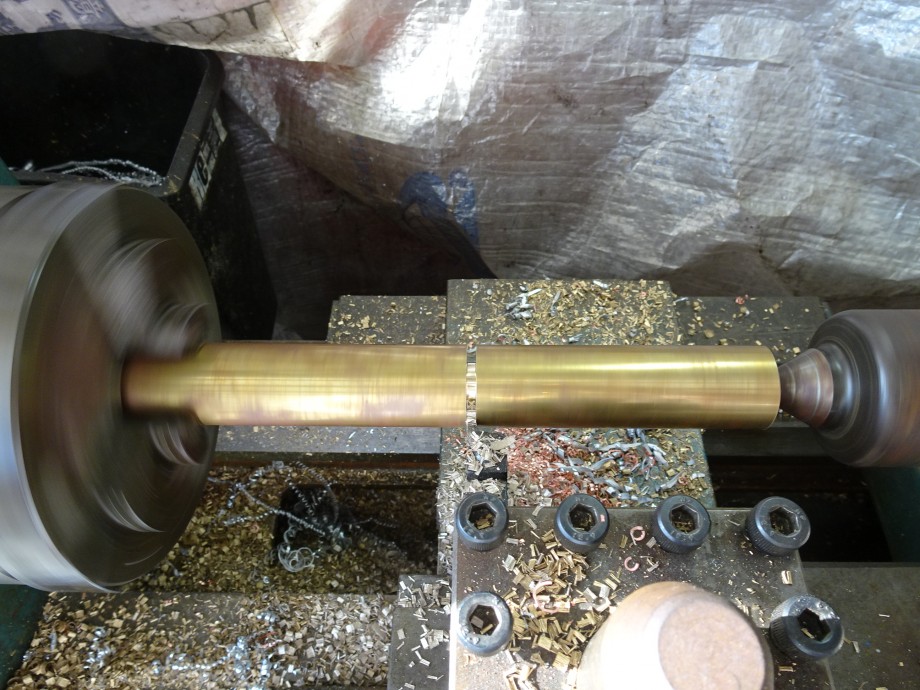

スイッチガード素材、長過ぎるので切断
切れました。

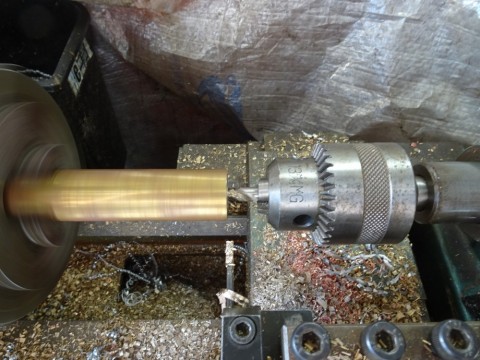

中心に14.5mmのドリル後、14.6mmのリーマを通す

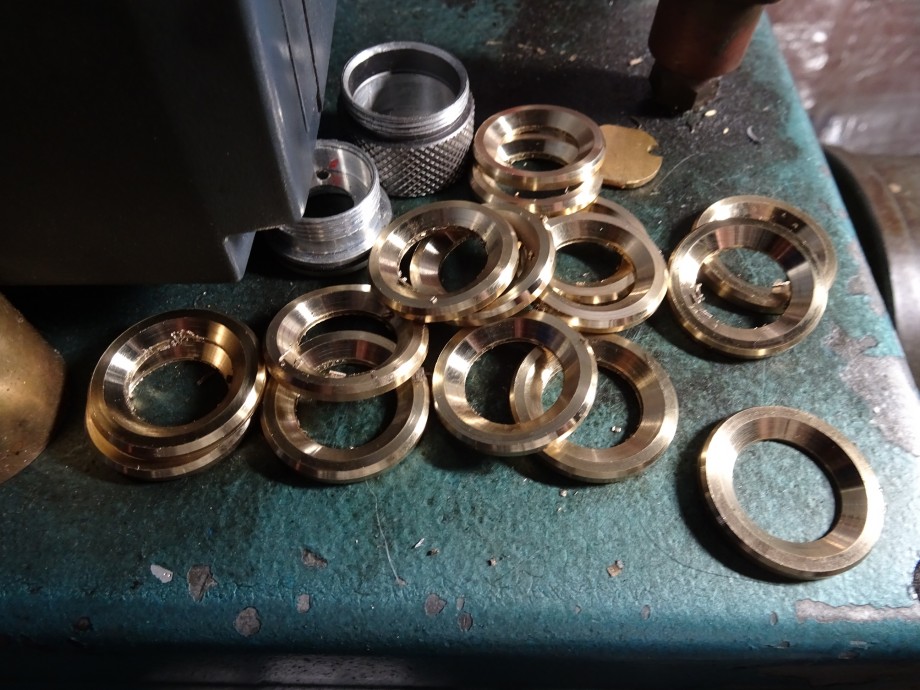

10個ぐらい削った。
最後の1つは素材を出して、加工。
今日の製作分。
この後、裏側のバリを取るペーパー掛けと砥石掛け。
そして、両面テープの貼り付け。
今回から、ナイスタックの粘着力 普通から強に変更。
普通の粘着力でもドライヤーでしっかりと熱すると剥がせないほどの強度になるのですが・・・、
冶具を作り、それに打ち込むようにするやり方をやって見ます。
最後に裏側から打ち抜く必要があるので、貫通穴を空けています。
円盤を保持する冶具の素材から加工
台座側
反転して加工側を加工
センタードリル
加工する円盤を打ち込み。
この部分の加工は後ほど写真があります。
慎重に寸法出し中
仕上げ後、
冶具はこのように段差加工。
量産後、気休め程度のコダワリ加工か?(笑)
LEDの真裏に穴を開けると放熱が良好になると、何処かで見た覚えが・・・
この内側にハマリます。
加工する意味は焦点調整のため。
1つはトライで組み込んで見たが、いけそうなので量産した。
スイッチガード素材、長過ぎるので切断
切れました。

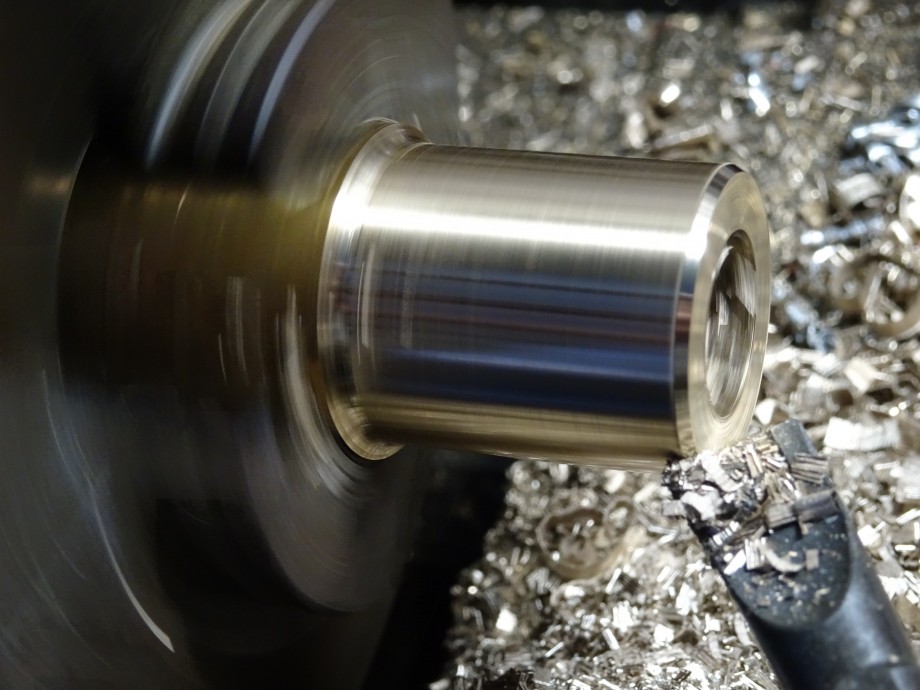

中心に14.5mmのドリル後、14.6mmのリーマを通す
10個ぐらい削った。

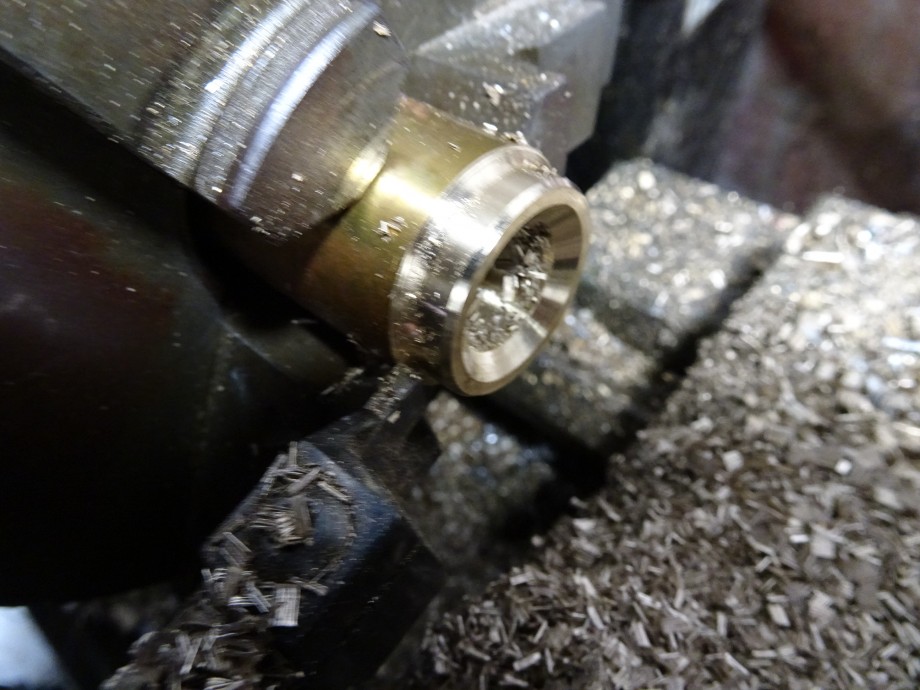

最後の1つは素材を出して、加工。
今日の製作分。
この後、裏側のバリを取るペーパー掛けと砥石掛け。
そして、両面テープの貼り付け。
今回から、ナイスタックの粘着力 普通から強に変更。
普通の粘着力でもドライヤーでしっかりと熱すると剥がせないほどの強度になるのですが・・・、
- 2017年4月16日
