超小型５００ルーメンライト　製品版　その３

今回のヘッドライトは、Ｐ６０互換ﾄﾞﾛｯﾌﾟｲﾝﾓｼﾞｭｰﾙを
使用している。

Ｐ６０互換とは、

フラッシュライトなどに使用するための電球部分を

好きなタイプに交換できるライトの規格の事で、

Ｐ６０互換などと書かれている。

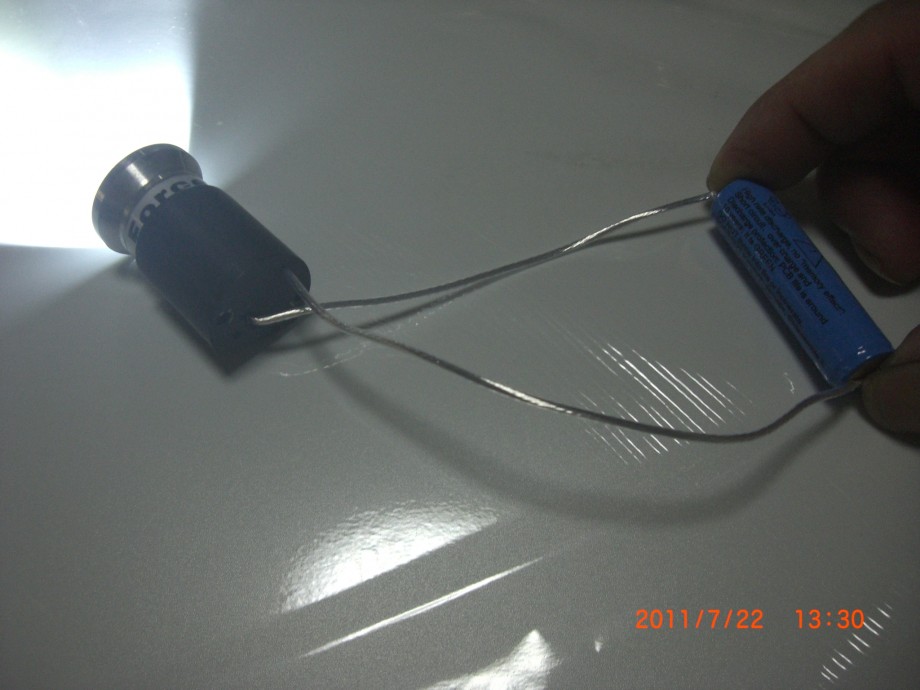

電球部分のソケットを作れば、このヘッドライトも、

Ｐ６０互換となり、

電球交換式のフラッシュヘッドライトとなる。

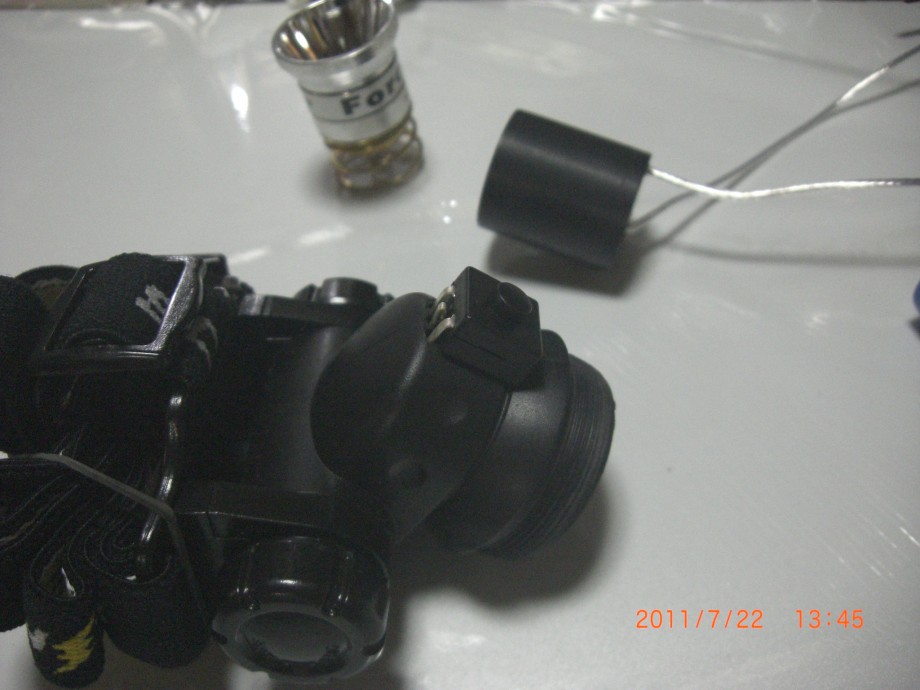

これをヘッドライト本体に組み込むと、

この様になる。

スイッチだけは、本体に入らないので、外側に
プラリペアで、接着する。

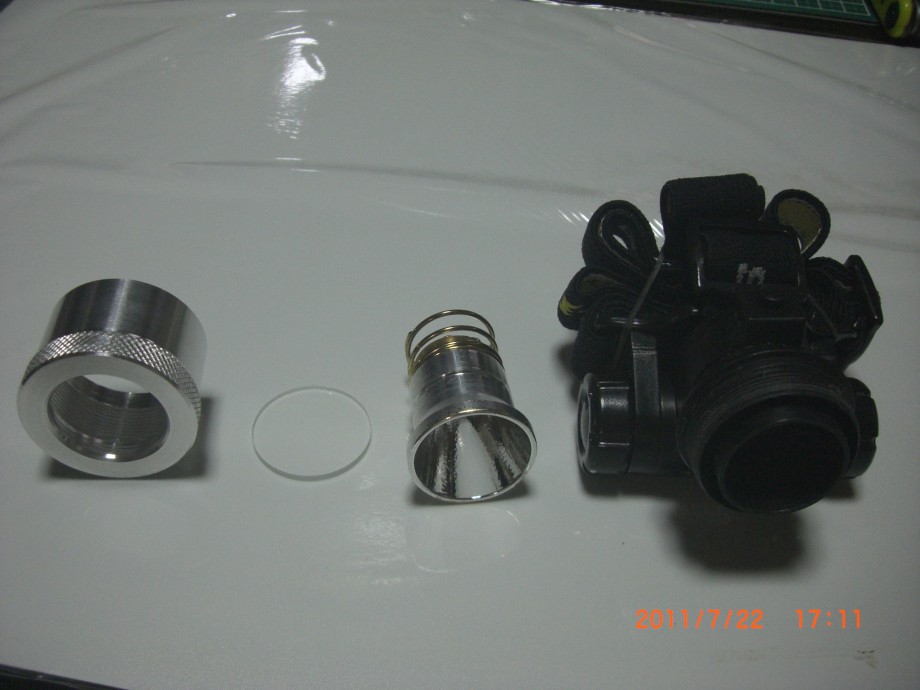

構成部品　
・ｼﾞｭﾗﾙﾐﾝｶﾊﾞｰ（削り出し）
・UCL ARｶﾞﾗｽﾚﾝｽﾞ（外径研磨）
・CREE　XM-L T6ﾄﾞﾛｯﾌﾟｲﾝﾓｼﾞｭｰﾙ（3ﾓｰﾄﾞｶｽﾀﾑ）
・ﾎﾟﾘｶｰﾎﾞﾈｲﾄ削りだしｿｹｯﾄ
・他の新品ﾍｯﾄﾞﾗｲﾄから取り出したスイッチ
・GENTOS　GTRｰ931Hの本体
・その他、基盤／配線など
・リチュームイオン充電池14500（単3電池ﾀｲﾌﾟ）

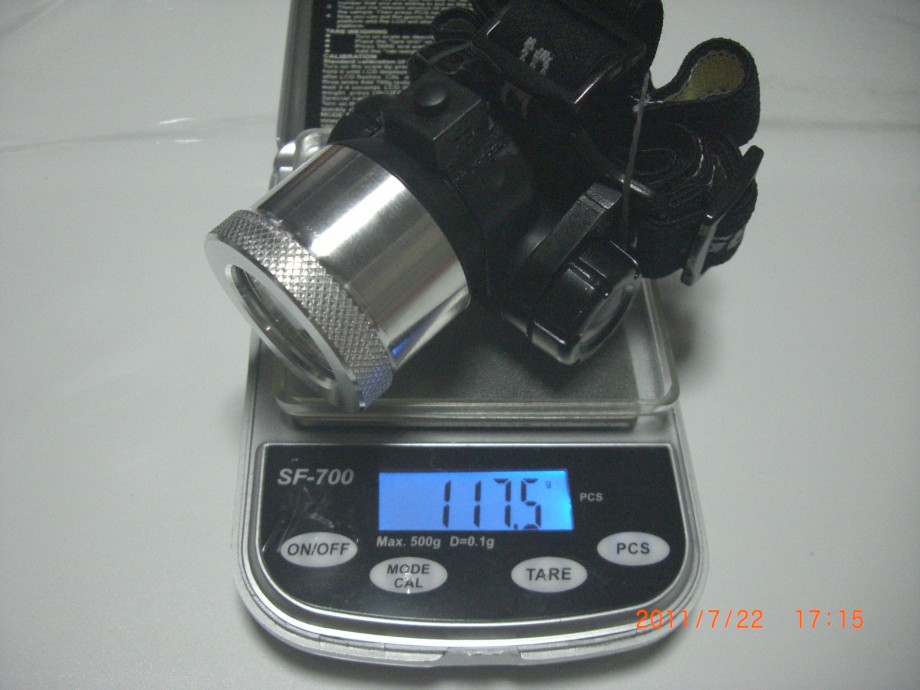

総重量８９ｇ→117.5ｇ＝＋28.5ｇ（１オンス？）

次回は、テストです。

お願いです。コメントして下さい。
なんか、凝り過ぎで、浮いているかな？

質問、中傷、何でもいいです。

2011年7月22日
コメント(5)

コメントを見る

みんなからのコメントコメントする

おはようございます。

浮いてるかと聞かれれば、浮いてます(^^)
だからおもしろいです。

その爆光ライト使ってみたくなります。

眩しい男になれる気がします！

AAコメントする
2011年7月23日

Koharu

熊本県

自作ライト

愛知県

>Koharuさん
やっぱり、浮いてますか、いやいや、

実は、このライトは、下のコメントの「はしやん」さんのオーダーなんで
す。
仕様など、すべて、こちらにおまかせで、注文を頂きました。

その、ライトに対する情熱に負け、製作依頼を受けました。

金額は、公表出来ませんが、かなり、高額です。

見ての通り、完全１品物で、カスタム仕様です。

部品の素材など、かなり、それなりの物を使っております。

コメントする
2011年7月23日

>自作ライトさん
なるほど、どうりでこだわりが凄いなと。

頑張って下さい(^^)

AAコメントする
2011年7月23日

Koharu

熊本県

自作ライト

愛知県

本当は、安価に量産が出来ないか、とも、思うんですが、

旋盤が量産用では、無いので、無理でした。

なかなか、良い物なので、大量に作ってバラ撒きたいのですが、

無理ですね･･･

コメントする
2011年7月23日

ポリカーボネイトからUCL ARｶﾞﾗｽﾚﾝｽﾞへの変更点はさすがですね、
やはり透過効率も質感も全然違いますよね、一言で言ってしまうとライトは
暗いより明るい方がいいに決まっていますが、市販のライトが乗用車とすればこれは言わばレーシングカー！
使う側の技量と最低限の知識、背負うリスクの数々と使用者の解釈を選ぶライトではあると思いますがすばらしいトライと完成度だと思います。
この先々も楽しみです、僕ももっと勉強しないといけません。

AAコメントする
2011年7月22日

はしやん

東京都

自作ライト

愛知県

>はしやんさん
ほめ過ぎですよ、ただ、趣味では、こだわりが大切だと思います。
製造現場などでは、常に、切磋琢磨の世界で、いわゆる、「どや！」
と常に付加価値を追加して行きます。その中で、常にトップクラスに
いるため、小細工・大技を駆使して、やっていたら、こだわり癖が
ついてしまいました。こだわりとは、「使う人の事を常に考えるです。」

コメントする
2011年7月23日

自作ライト

愛知県

どちらかと言うと、量産前の試作品のような物です。

ガンダムとジムのような？

でも、量産は、無理。。。。。。

コメントする
2011年7月23日

失礼します
材料費はいくらかかるのでしょうか
かなり気になってます

AAコメントする
2011年7月22日

ヨココ@てげてげ

宮崎県

自作ライト

愛知県

>ヨココさん
材料費ですか、実は、趣味なんで、金に糸目はつけないですが、
ｼﾞｭﾗﾙﾐﾝで、３０００円～６０００円???、ポリカーボネイトで
同じぐらい???、本体２０００円以下、ﾄﾞﾛｯﾌﾟｲﾝﾓｼﾞｭｰﾙ2800～4500円、充電池1本500円充電器1500円＋送料、レンズ650円、
自分の標準工賃1600円～2400円（１Ｈ）ここまで入れるか！ですね。手間が掛かりますよ、

コメントする
2011年7月22日

はじめまして！

初コメ失礼します。。。

自作ライトなんて凄いです！

500ルーメンなんてそうとう明るいんでしょうね♪

連続使用で何時間持つのか気になります！

AAコメントする
2011年7月22日

tatzen

東京都

自作ライト

愛知県

>tatzenさん
まず、連続点灯は、不可です。実質５分を超えると発熱で触れなくなります。でも、充電８０％ぐらい？の充電池での点灯テストでは、発熱も無く、５０分までは、点灯していました。その時、市販ライトより、明るく点灯していたので、１時間ぐらいは、持つと思います。
これの使い方は、充電池を次々と交換して、使います。
充電式ですから、初期投資だけでランニングコストは、掛かりません。
